PLC程序中急停为什么要写成常开?

在PLC编程中,一般把停止按钮物理接点接成常闭,程序中写成常开,这样的停止按钮在这套设备中只起到信号作用。

为什么PLC编程中急停要和普通急停按钮相反呢?其实写成常开的不仅仅是急停,还有热继、温控等等带有保护功能的接点,具体原因见下文:

首先急停按钮接入PLC的DI点中也是以常闭点接入:

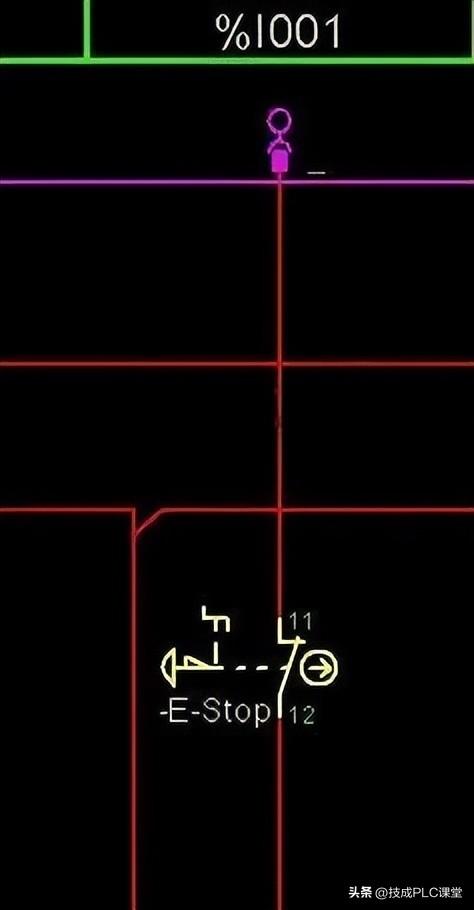

上图就是急停按钮接入PLC中的接线图的一部分,可以看到是常闭触点的状态接入!以常闭触点接入的好处是,当急停按钮所在的线路断路了,程序中也能立马反映出来,或者说相当于急停按钮被按下去,常闭触点变成了常开触点,实现了对断线状态的监控!

然后在PLC程序中看一下:

这段程序,启动条件1(I0.2)和启动条件2(I0.3)都是以常开状态接入PLC的两个按钮,而急停按钮(E_StopPB)则是以常闭状态接入PLC的按钮!---从图片上的圆圈①可以看到,3个按钮都没有按下的时候,只有E_StopPB是接通的,当三个按钮都按下时即圆圈②处,启动条件1和2的两个状态接通了,而E_StopPB的状态则是显示断开!

这两种状态的不同就解释了,为何急停按钮在PLC硬件处接线要用常闭,而PLC程序中要用常开!---是因为PLC模块的数字量DI点,是外围电路接通程序内部就显示接通,而外围电路断开则程序内部就显示断开,也就是说PLC的DI点硬件电路设计造成的!

常开 常闭 是开关量的两个状态。什么是常开?顾名思义,就是正常状态是打开的,也就是电路不同,常闭正好相反,正常状态是关闭的,也就是电路通的。与正常状态对应的是非正常状态,那么什么是非正常状态?就是我们给他一个动作。比如,常见的绿色按钮,正常状态是打开的,我们按一下,也就是给它一个动作,按钮闭合,这个时候就变成了常闭。反之亦然。

所以,常开 常闭是 逻辑的两个基本状态,它的状态是随着外部动作的变化而变化,也就是PLC 的输入,比如 ,开关 按钮等。所以,程序中急停信号必须是常开,因为我们外部的输入信号一直有,常开接受外部动作,变成 了常闭,线路导通,程序才能运行。

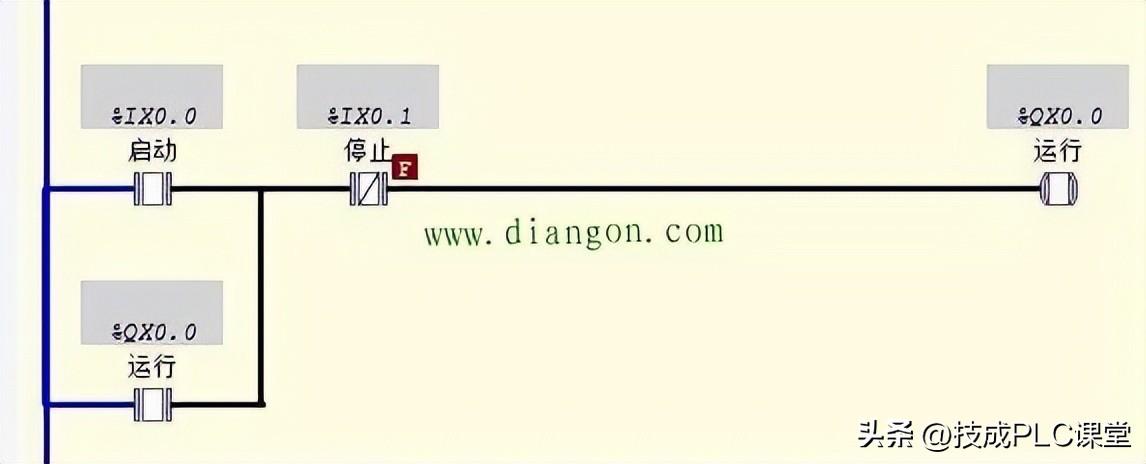

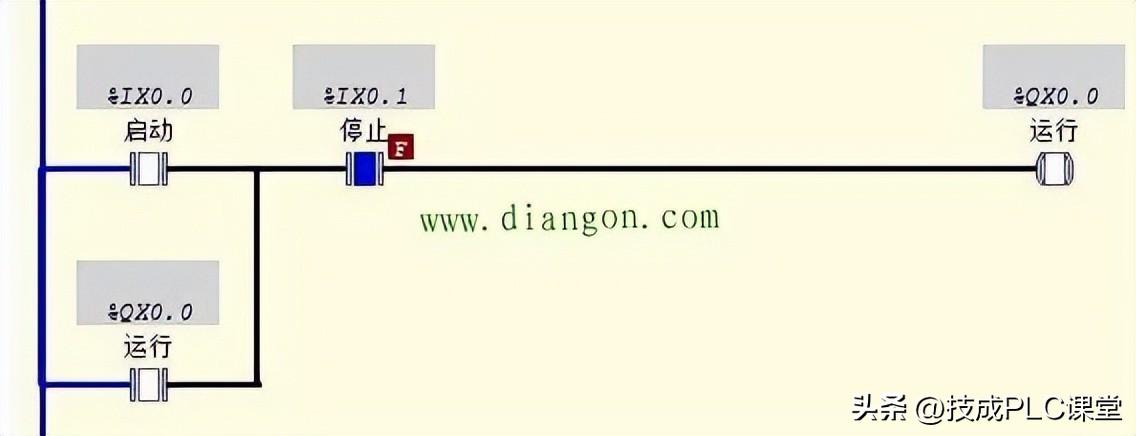

如 上图所示,此时停止信号是通的,当启动信号导通时,整个线路导通,运行信号就会有输出。如果停止信号用常闭,那么这个线路永远不通,如下图

所以,初学的朋友记住一点,常开常闭是开关量的两个状态,它是会随着输入信号的变化而变化。也就是常开,常闭之间切换。

另外,因为急停信号是很重要的点,所以人们利用PLC数字量DI点的硬件特性,人为的规定急停按钮接线应该是常闭点接入!因为常闭点造成电路一直接通,所以程序中就要用常开点,这样才能保证不急停的时候,程序逻辑能接通!

免责声明:本文转自网络,版权归原作者所有,如涉及作品版权问题,请及时与我们联系删除,谢谢!

超全电气学习资料

西门子S7-1200基本位逻辑指令编程实例,如何编写起保停控制程序

昨天我们介绍了西门子S7-1200基本位逻辑指令介绍,触点、线圈、逻辑取反指令 ,今天我们来学习一个西门子S7-1200基本位逻辑指令的编程实例,给大家介绍一下如何编写起保停控制程序。

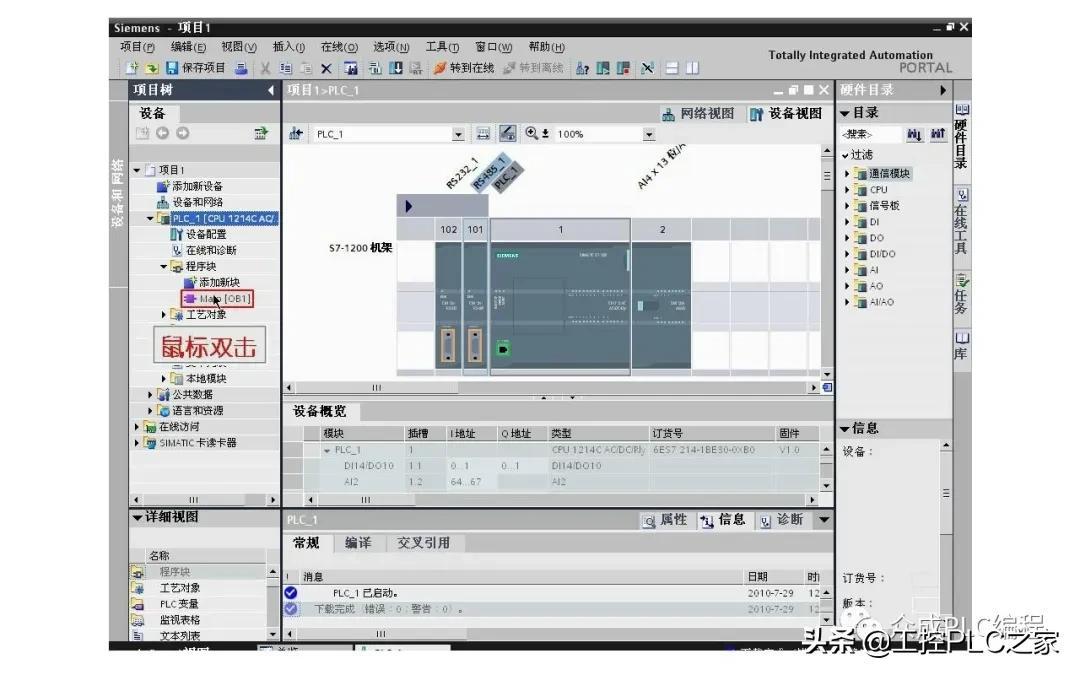

一、编写程序。首先在项目树中打开PLC_1下面的程序块文件夹,双击Main打开程序编辑器。

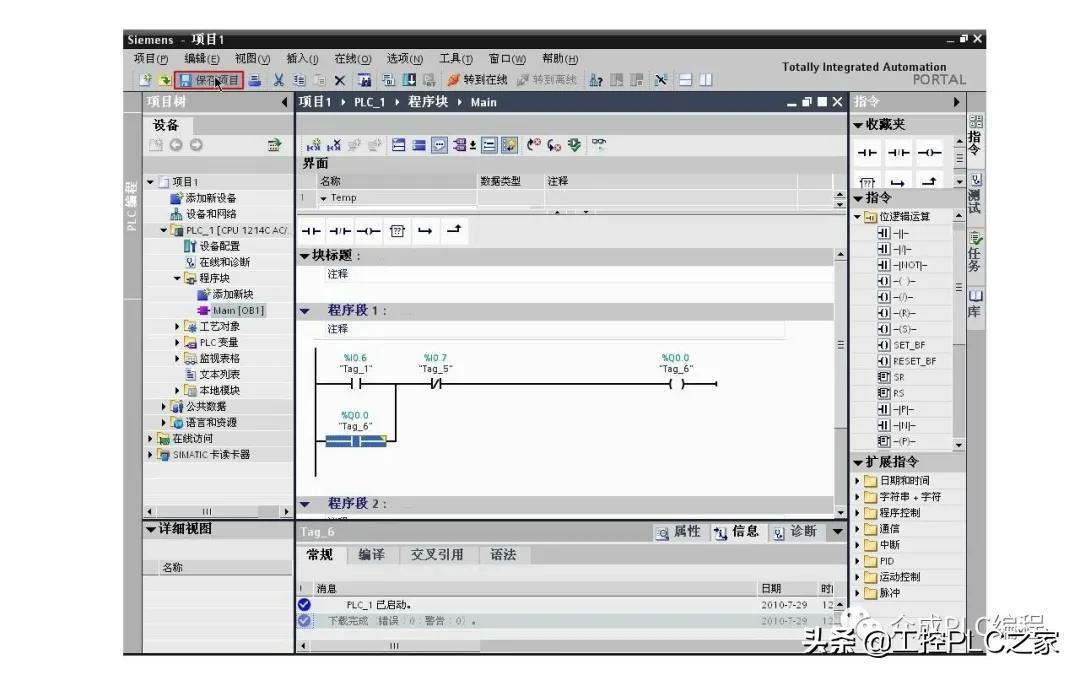

在项目视图右侧的指令中打开位逻辑运算文件夹,选择一个常开触点,双击或拖放到编程区域,输入地址I0.6做为启动触点。编辑器自动为I0.6生成了变量名称Tag_1,可以在PLC变量表中修改。串联一个常闭触点,输入地址I0.7做为停止触点。拖放一个输出线圈,输入地址Q0.0,做为起保停电路的输出线圈。在常开触点I0.6的下方并联一个Q0.0的常开触点,做为自锁触点。这样,一个简单的起保停控制程序就完成了。单击保存项目按钮,保存项目。

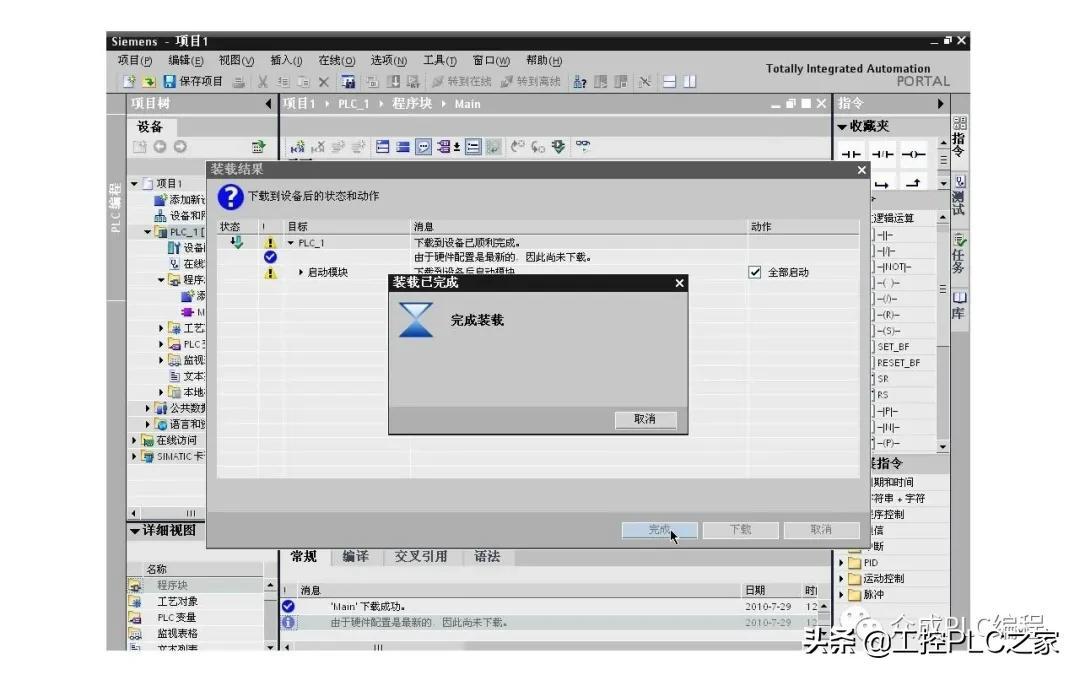

二、编译、下载程序到PLC。选中项目树中的PLC_1,单击编译按钮编译项目。单击下载按钮,将所有块下载到PLC。

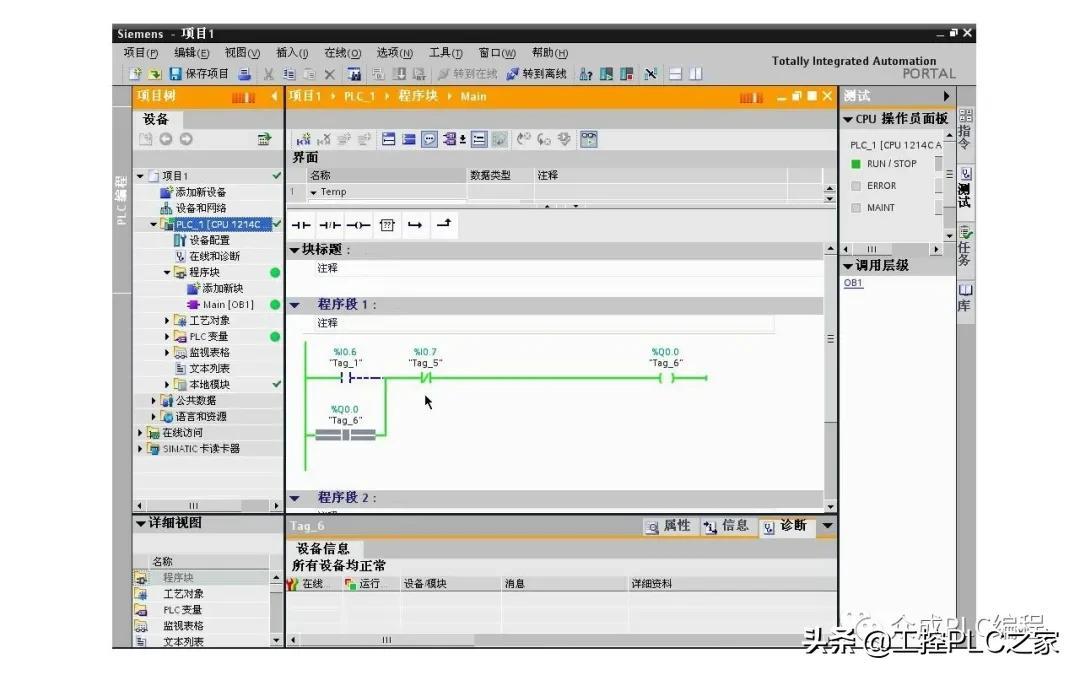

三、查看程序运行情况。单击监控按钮,观察程序的执行情况。按下启动按钮I0.6,Q0.0接通,按下停止按钮I0.7,Q0.0断开。

今天我们学习了西门子S7-1200基本位逻辑指令的编程实例,即如何编写起保停控制程序。以后的文章中我会继续为大家介绍更多西门子S7-1200的知识,欢迎持续关注!
