西门子S7-200SMART PLC如何计算长方形周长（三种方式）

关注“PLC发烧友 ”，一起涨知识~

私信回复：64，领64本西门子电子书！

在学生时代，想必大家肯定学过数学，那么数学有很多种类的计算公式，其中最常见的是计算图形，比如：长方形、正方形、圆等！那么这些可否拿到我们PLC来通过梯形图实现计算呢？当然可以，接下就来学习如何通过梯形图来实现计算吧！

一、学习目的

本文章是运用S7-200SMART PLC 数学运算中的四则运算指令，通过本文章来让大家对于四则运算（加减乘除）指令的理解与应用。

二、计算要求

已知一个长方形，长10厘米，宽4厘米，请问它的周长是多少厘米？

三、公式计算

1.长方形的周长=(长+宽)×2，C= ( a+b ) x2

（（10+4）×2=28cm）

2.长方形的周长=长+宽+长+宽，C= a+b+ a+b

（10+4+10+4=28cm）

3.长方形的周长=长×2+宽×2，C= a×2+ b×2

（10×2+4×2=28cm）

四、PLC梯形图计算

根据标题三公式计算依据来编写PLC程序

第一步： （长方形的周长=(长+宽)×2，C= ( a+b ) x2）

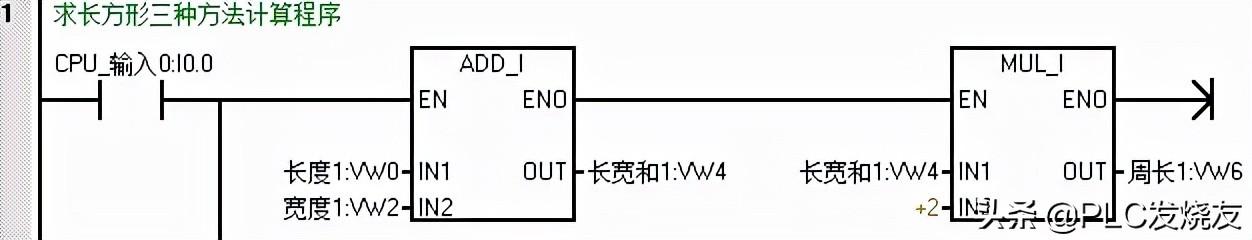

使用ADD_I加整数指令来实现实际的加法计算

IN1整数（长10）+IN2整数（宽4）=OUT输出地址（长宽和14）

使用MUL_I乘整数指令来实现实际的乘法计算

IN1整数（长宽和14）×IN2整数（两边2）=OUT输出地址（周长28）

第二步： （长方形的周长=长+宽+长+宽，C= a+b+ a+b）

使用ADD_I加整数指令来实现实际的加法计算

IN1整数（长10）+IN2整数（宽4）=OUT输出地址（长宽和14）

+

IN1整数（长10）+IN2整数（宽4）=OUT输出地址（长宽和14）

=周长28

第三步： （长方形的周长=长×2+宽×2，C= a×2+ b×2）

使用MUL_I乘整数指令来实现实际的乘法计算

IN1整数（长10）×IN2整数（两边长2）=OUT输出地址（两边长20）

+

使用MUL_I乘整数指令来实现实际的乘法计算

IN1整数（宽4）×IN2整数（两边宽2）=OUT输出地址（两边宽8）

=周长28

第四步： （三种方式汇总）

五、演示计算结果

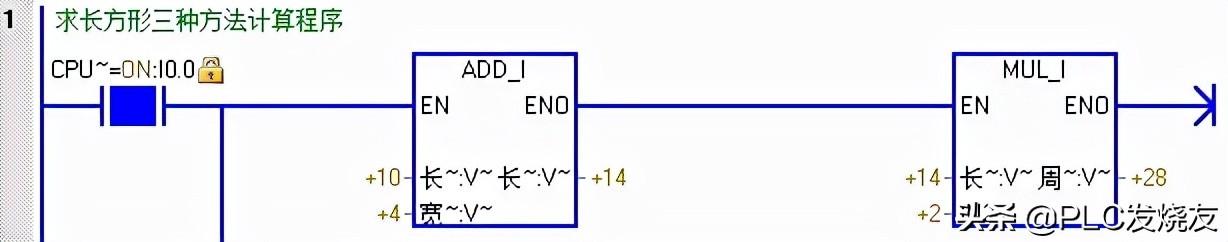

第一步： （（10+4）×2=28cm）

第二步： （10+4+10+4=28cm）

第三步： （10×2+4×2=28cm）

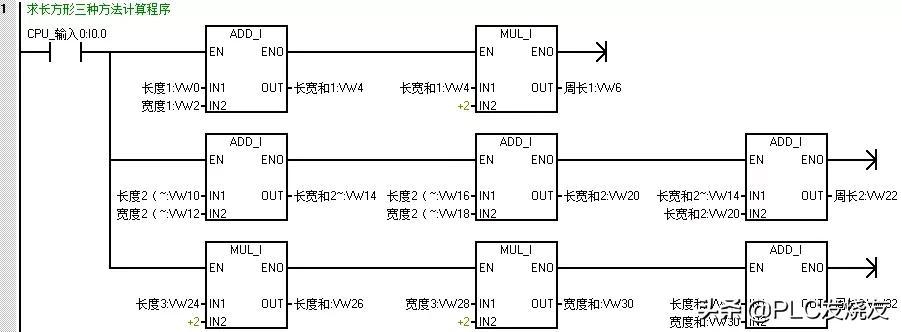

第四步： （三种方式汇总）

结束语：大家学会了吗？大家可以试试如何求出正方形的周长。

来源：技成培训网，作者：技成-徐陈爽，未经授权不得转载！

评论处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。

私信回复：64，领64本西门子电子书！

触摸屏的仿真模拟功能，实现桌面窗口调试PLC程序

当我们编写完PLC和触摸屏的程序后，假如没有触摸屏的实物进行演示，我们可以通过【在线模拟】这个功能来实现，今天就和大家分享一下如何应用触摸屏的在线模拟功能。

触摸屏有两种模拟方式：

1、离线模拟仿真 ，在 PC 上仿真工程文件的运行，不与任何装置联机。

2、在线模拟仿真 ，在 PC 上仿真工程文件的运行，此时 PLC 是直接与 PC 连接。

也就是说离线模拟是不需要和PLC之间进行通信，只能模拟触摸屏自身的功能，如按钮背景显示、文字效果、页面切换等。它呢只能检查触摸屏程序一些基本的设置，如果想要调试和控制PLC程序，就必须选择在线模式。那需要准备的东西和具体设置是怎样的呢，下面我们以三菱FX3G型的PLC与威纶通触摸屏进行演示。

PLC与PC连接

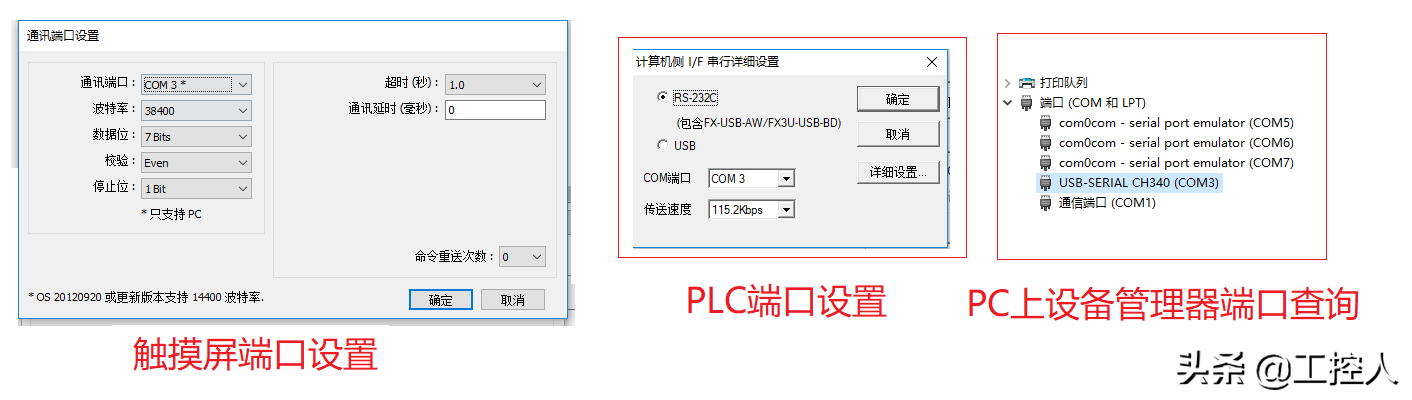

首先我们需要有一台对应程序的PLC、编程线缆(422接口，USB的不行)、编程软件(EBpro)，编程线缆将PLC与电脑进行连接。触摸屏设置主要是系统参数这块，本来如果是触摸屏与PLC通信，我们的通信端口选择为COM2(MT6103ip型号)，那现在是和电脑进行通信就必须选择PLC的驱动的通信端口COM3了，也就是我们平常下载PLC程序时候选择的端口，如果不清楚端口信息，可以在计算机上的设备管理器进行查询，如下图所示：
