电气入门学习PLC，看我怎么安装编程软件（附编程与仿真软件）

这一节给大家讲一下，西门子S7-200 PLC编程软件STEP 7 -Micro/WIN 的安装方法，以及如何将英文版的编程软件改成中文版的。编程软件是我们学习西门子S7-200 PLC必不可少的工具之一，只有安装了编程软件我们才能将，我们的控制逻辑变成正在的程序，下载到PLC中。如果你只把编写程序停留在想象的层面是很难学会PLC的。这个软件安装非常简单，几乎是傻瓜式的，只要你按照下面几张图片的安装步骤进行安装就能成功。我在文章的最后会附上编程软件和仿真软件的获取方法， 以节省你自己到处找下载链接的时间。这个软件在win XP，win7中安装一切正常，其他的操作系统没试过，有兴趣的朋友可以自己试试，只要装上不报错能使用就可以。安装方法如下：

如图1 ，把下载的STEP 7 -Micro/WIN 软件解压缩，打开解压后的文件夹，双击图1中setup.exe 这个文件，出现图2 的窗口。

在图2 中左侧的窗口选择English(United Stales) 一路点击下一步就行，注意安装在电脑的C盘中。安装完成后，就会在电脑的桌面出现3个图标，见图2 右侧，最上面红色方框中就是我们的编程软件的图标，双击打开它，出现图3 窗口。

在图3， 窗口中我们发现第一次打开软件是英文版的，英文我们看起来既不懂又不爽，接下来我们就把它改成中文版的，点击图3中Tools 中的options.. 会打开图4 中的窗口。

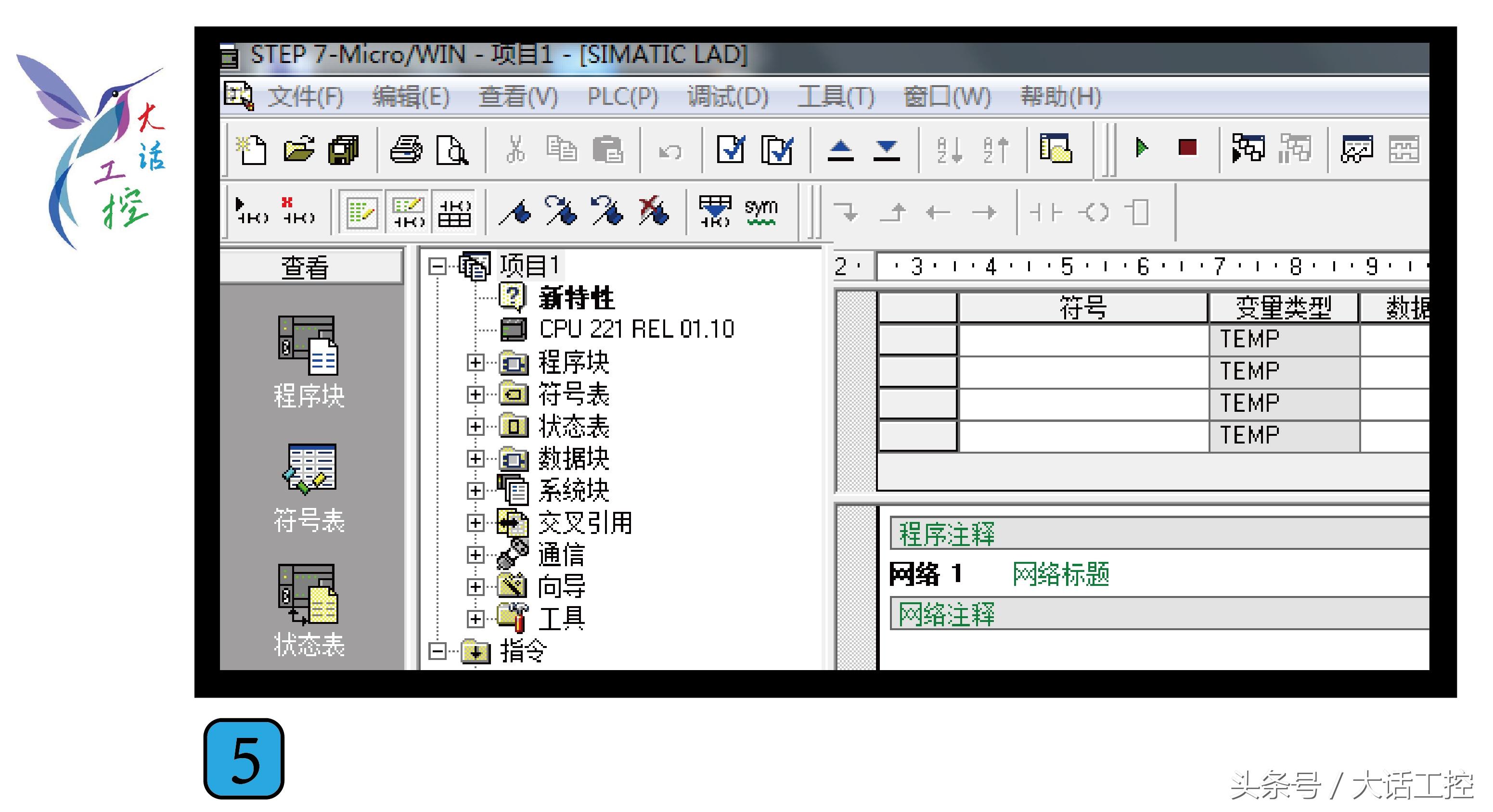

在图4 中点击Gerneral 再选择Chinese 然后点击OK ，确定 ，否 ，就行了。让我们重新打开软件再看一下就变成图5 的样子了，纯中文，开始编程吧。下面说一下软件的获取方法。

需要下载西门子S7-200 PLC编程软件 和仿真软件 的朋友，可以发私信（编程软件 ）这四个字，给大话工控， 下载链接会自动发送到你的手机私信中，自己复制一下链接，在电脑或手机的浏览器打开下载就行了。什么？你问我在头条怎么发私信，点击红色的关注 就能发私信了。什么？还是不会？算了你还是别学PLC了还是去看岛国的片子吧。

西门子PLC编程软件介绍与分享,s7-200入门教程，软件的安装使用

原创不易,请勿抄袭!

新手教程,高手勿喷,毕竟每个人都是从新手过来的,一些基础的知识可以帮助快速渡过新手期.

S7-200是西门子一个比较经典的PLC,以前我们也聊过西门子不同PLC之间的区别,虽然西门子S7-200现在停产了,但仍然有很多工厂使用这种PLC,毕竟不是所有工厂都能使用得起博途.今天我们聊一聊西门子S7-200编程软件的使用方法.

首先西门子S7-200使用单独的编程软件,叫SETP7-Micro/Win V4.0 SP9,

顺便提一下S7-200smart的编程软件叫STEP 7 MicroWIN SMART

S7-300/S7-400的编程软件叫STEP7

博途系列S1200/S1500叫 TIA Portal V13/V14/V15.

有需要软件的可以给我在下方留言'我想要西门子软件'然后私信我想要哪个软件就可以！

我会一一发送！

今天我们学习一下S7-200的编程软件。

下载SETP7-Micro/Win V4.0 SP9，在Winddows7下安装，其它软件一样，安装好编程软件后，您就可以在桌面上看到如下所示的图标。

重启后，在Tool（工具）菜单中选择Options…（选项）里面修改成中文，如下图。

1. 主界面各功能如下图所示：

2．工具条 提供简便的鼠标操作，可用“查看”菜单的“工具栏”项自定义工具条。可添加和删除3种按钮：标准、调试和指令。如下图所示。

3．浏览条 提供按钮控制的快速窗口切换功能。可用“查看”菜单的“框架”中的“浏览条”项选择是否打开。引导条包括程序块（Program Block）、符号表（Symbol Table）、状态表（Status Chart）、数据块（Data Block）、系统块（System Block）、交叉索引（Cross Reference）、通讯（Communications）和设置PG/PC接口。

4．指令树 提供编程时用到的所有快捷操作命令和PLC指令。可用“查看”菜单的“指令树”项决定是否将其打开。参见上图。

5．输出窗口 显示程序编译的结果信息。

6．状态条 显示软件执行状态，编辑程序时，显示当前网络号、行号、列号；运行时，显示运行状态、通讯波特率、远程地址等。

7．程序编辑器 梯形图、语句表或功能图表编辑器编写用户程序，或在联机状态下从PLC上装用户程序进行程序的编辑或修改。

8．局部变量表 每个程序块都对应一个局部变量表，在带参数的子程序调用中，参数的传递就是通过局部变量表进行的。

大家想要哪个软件的介绍也可以给我留言，我会准备材料！

喜欢的话请点赞并分享，您的支持是我坚持下去的动力！送人玫瑰，手有余香！
