台达PLC详解（附PLC功能总简介）
1、开关量逻辑控制：电动机启动与停止
2、运动控制：对步进电动机或伺服电动机的单轴或多轴系统实现位置控制
3、过程控制：对温度、压力、流量等连续变化的模拟量进行闭环控制
4、数据处理：数据采集-运算-传送
5、机械加工机床的数字控制：数控系统
6、机器人控制：
7、通信联网： PLC-计算机，PLC-PLC，PLC-人机界面
1 、按结构形式分类
(1) 整体式：将电源、I/O点、CPU、储存器等做成1个整体
(2) 模块式：将电源、I/O点、CPU、储存器等做成多个模块
2、按I/O点数及内存容量分类
(1) 、超小型机：I/O点数在64以内，内存容量在256-1k字节
(2)、 小型机：I/O点数在64-256，内存容量在l-3.6K字节
(3) 、中型机：I/O点数在256-2048，内存容量在3.6-13K字节
(4) 、大型机：I/O点数在2048以上，内存容量在13K字节以上
3、按功能分类
(1) 低档机：基本功能，逻辑运算、定时、计数等
(2) 中档机：较强的数据处理、子程序及远程I/O等功能
(3) 高档机：较强的模拟调节、智能控制、过程控制等功能
三）、可编程控制器的特点
1、编程简单并具有很好的柔性
2、功能完善、实用性强
3、可靠性高、抗干扰能力强
4、体积小、重量轻、功耗低
5、机电一体化
四）、PLC的基本组成
1、中央处理器CPU模块（Central Processing Unit）
2、存储器
1)、系统程序存储区
2)、用户程序存储区
3、输入/输出模块
4、 电源模块
5 、编程器和编程软件
6、PLC的工作原理
(1)输入采样阶段
(2)用户程序执行阶段
(3)输出刷新阶段
7、关于梯形图的格式，一般有如下一些要求；每个梯形图网络由多个梯级组成，每个输出元素可构成一个梯级，每个梯级可由多 个支路组成．通常每个支路可容纳11个编程元素。最右边的元素必须是输出元素。每个网络最多允许16条支路。
五）、台达各种PLC系列
目前台达PLC有ES、EX、EH2、PM、SA、SC、SS、SX、SV等系列。各系列机型均由各自特点，可满足不同控制要求。
ES系列性价比较高，可实现顺序控制。
EX系列具备数字量和模拟量I/O，可实现反馈控制。
EH系列采用了CPU+ASIC双处理器，支持浮点运算，指令最快执行速度达0.24μs。
PM系列可实现2轴直线/圆弧差补控制，最高脉冲输出频率达500kHz。
SS系列外形轻巧，可实现基本顺序控制。
SA系列内存容量8k steps，运算能力强，可扩展8个功能模块。
SC系列具有100k Hz的高速脉冲输出和100k Hz的脉冲计数。
SX系列具有2路模拟量输入和2路模拟量输出，并可扩展8个功能模块。
SV系列外形轻巧，采用了CPU+ASIC双处理器，支持浮点运算，指令最快执行速度达0.24μs。
六）、台达PLC的型号
台达PLC型号都以DVP开头，
第1-2位为I/O点数；
第3位为主机或扩展模块标志，
E：E类主机，X：扩展模块，S：S类主机；
第4位为机型标志，C：不可扩展型主机，
S：标准型主机，X：模数混合型主机；
M：输入点扩展模块，N：输出点扩展模块，
P：输入/输出扩展模块；
第5-6位为电源类型，00：交流电源，01：直流电源，11：直流电源；
第7位为输出标志，R：继电器输出，T：晶体管输出，N：无输出模块；
第8位为“2”表示功能提升。
例如：DVP 14ES 00 R 2 表示为台达PLC，共有14个I/O点，E类标准型主机，使用220V交流电源，继电器输出，属于功能提升型；
又如：DVP 16 XM 01 N 表示为使用直流24v电源的16点输入扩展模块。
七）、台达PLC的周边设备
1、程序书写器 目前台达PLC程序书写器的型 号为DVP HPP02。
2、WPLSoft编程软件 使用WPLSoft编程软件可在计算机上将梯形图程序输入PLC，完成编程。WPLSoft编程软件可在台达的官方网站下载。
3、各部连接线
八）、ES系列PLC的构成
ES系列PLC是中达电通股份有限公司生产功能非常强的超小型PLC产品，在某些功能上甚至能与大型机媲美。主机内有高速计数器，可输入频率达20kHz的 脉冲，输出的脉冲频率可达10k Hz。
ES系列PLC还具有4个中断源的中断优先权 管理，以及RS—232C和RS485通讯接口。
台达PLC还有与之配套的扩展模块，如I/O模块、智能模块及温度测量模块等。1台ES系列PLC最多可扩展到256个I/O点。
台达PLC的智能模块主要为A/D、D/A模块，当需要对模拟量进行测量和控制时，可以连接智能模块。
需要对温度进行测量和控制时，可将温度测量模块连接到PLC上，温度测量模块可采用PT100型热电阻或J、K、R、S、T型热电偶作传感器。
1. DIN 固定扣：可将PLC主机锁紧在DIN固定槽上。
2. DIN 固定槽：可将PLC主机安装在DIN固定片上。
3. 螺栓孔：可将PLC主机用螺栓固定在控制箱墙板上。
4. RS-232C通讯接口
5. 扩展模块插座
6-7. 接线端子
8-9. I/O指示灯
10. 状态指示灯
① “Power”：接通电源后，“Power”指示灯亮；
② “Run”：程序运行时，“Run”指示灯亮；
③ “Error”：程序出错时，“Error”指示灯亮；
11、12 塑料盖
13、14 I/O铭牌
15. RS-485通讯口

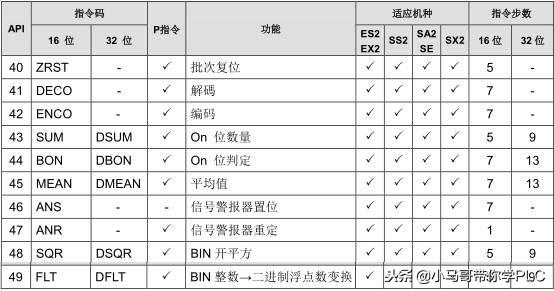

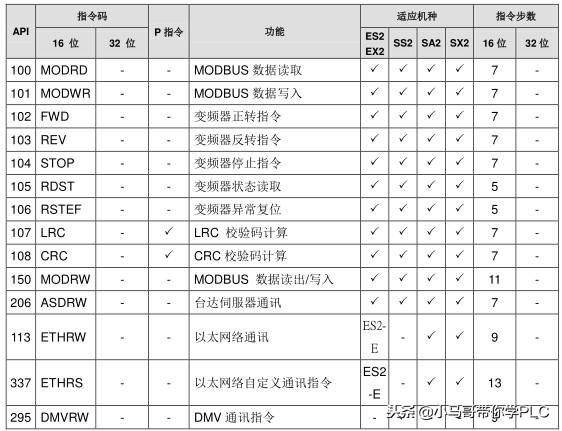

台达PLC常用编程指令表
1、程序控制流程
2、传送指令
3、四则逻辑运算
4、移位指令
5、数据处理
6、高速处理
7、便利指令
8、外部IO
9、串行IO
10、基本指令
11、通讯指令
12、浮点运算指令
13、附加指令
14、定位指令
15、实时时钟指令
16、矩阵指令
17、接点类型逻辑运算指令
18、接点类型比较指令
19、字符装置位指令
20、浮点比较指令
相关问答
关于台达PLC主控指令MC与主控复位指令怎么用?
MC是主控指令MCR主控指令结束,MC=1时:MC至MCR之间的程序工作,MC=0时,MC至MCR之间的程序不工作。台达PLC,是台达ProgrammableLogicControlle...
台达PLC编程软件里的VFD是编什么的?
台达PLC编程软件里的VFD是编什么的首先我们说下VFD是台达变频器的一个产品系列如VFD-M、VFD-A等等型号,所以在PLC中这个肯定与变频器的控制有关。那么在台达PL...
台达plc计工作时间怎么编程?
是计算设备工作了多长时间吗,这个好做啊,用一个小时脉冲驱动一个寄存器可以记算小时数,一个分钟脉冲驱动一个寄存器计算分钟数,一个秒脉冲驱动另一个寄存器训...
台达plc的pid指令怎么用?
PID输出的是一个模拟量值,你把输出的模拟量4-20mA或者0-10V接到变频器上不就行了,把最小频率设置为30Hz,最大频率为50Hz。可编程逻辑控制器,它采用一类可编程...
台达plc跟台达plc通讯怎么做?
谢邀,这个问题分几个方向进行问题的解决吧。首先是不涉及到底层语言的,普通的PLC和其他内置好modbus协议的设备,只需要确认好通讯的起始地址和读取个数,很容...
plc报警程序怎么编写?
步骤/方式1新建项目,命名为“计时与报警处理程序”。添加新设备,选择PLC的CPU为1215CDC/DC/DC,如下图所示。步骤/方式2在设备视图中,点击PLC_1,打开“属...
谁知道台达PLC与PC通讯的连接设置?
1、确认编程电缆和驱动正常2、PC和PLC连接上后,将PLC的拨码开关拨至STOP(ES2等系列)3、在WPLSoft软件中选择正确的通讯端口,然后点击自动侦测1、确认编程电...
台达plc32es的通讯设置?
USB转RS232通讯转换器的驱动程序,然后,把此通讯转换器...这个问题其实很简单。如果电脑没有九针的RS232接口,那么去买一条USB转RS232的通讯转换器,记得需要...
台达plc和电脑通讯参数肿么修改?-ZOL问答
你右键点我的电脑进设备管理器看下你的USB端口是COM多少然后把PLC的传输端口也设置成那个端口号你试试要修改台达PLC的通讯参数,先确保你有正确的驱动程...
台达高速计数器计编码器的程序怎么写，我的PLC是台达DVP16EH00T2，主要是怎么启动高速计算器那一段，谢谢?
C241检测主机X0的脉冲信号,具体设置介绍如下:1.倍频设置有D1225决定,D1225的值决定对应的倍频,1,2,3或4出厂.默认为22.计数模式设置由M1241决定,ON为减...
