电机如何实现多地控制？共有两个方法，你觉得哪个最方便？

电机的多地控制电路是很多工厂都会应用的一种工作状态!

即是在两地或者三地控制控制一个电机,这种控制方式有多种实现方法,我们介绍一下常见的两种.

一 通过控制线实现多地控制.

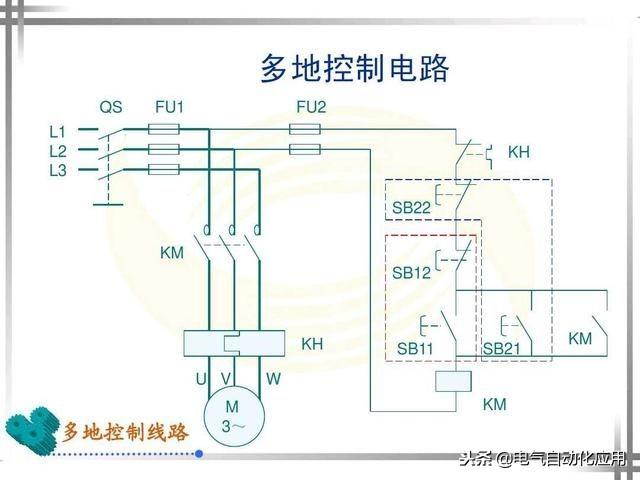

以上原理图为两地控制接线图,

其中SB11为启动按钮,SB12为停止按钮,这两个按钮为第一个控制点.

其中SB21为启动按钮,SB22为停止按钮,这两个按钮为第二个控制点.

如果想要更多的控制点的话可以使用一个口诀:启动按钮并联，停止按钮串联.

可以实现多地控制.

这种方法适用于简单的设备,比如说普通水泵电机等等.如果使用这种方法实现复杂设备的控制,则有着很多缺陷.

一使用以上方法实现多地控制需要串联多个停止按钮,一旦其中一个停止按钮发生故障无法闭合,则所有的控制全部失灵,这种情况下对于诊断故障也是很不方便.

二上述方法的控制点有很多,但是它们之间没有主次,很有可能出现两地两人同时操作,且两人都可以操作的问题,如果两个操作人员的想法不一致则很可能会发生麻烦,甚至出现人身伤害事故.

三对于多地控制来说,一定会有一个甚至两个以上的控制点是远离控制设备的,这种情况下很难监控设备的状态,很难去了解设备是否已经启动等等.

其实以上的麻烦也可以通过增加控制回路的方式去避免,但一旦准备通过电路图实现这么多功能,这个电路图一定很繁琐.

所以我们使用PLC的方式.

首先对于PLC的程序来说,不同的控制点都有一个代号甚至优先级.

比如说我们常说的就地模式,远程模式,手动模式,自动模式,专家模式等等就是对应着不同的操作点.

首先就地模式,该控制点是在设备附近,可以直接观察到该设备,一般来说在整个控制逻辑里,它的优点级最高,为什么?就是因为可以直观的看到设备,发生故障后可以直接处理.

其次是远程模式,该模式可以有一个,也可以由多个,也可以根据需要设定优先级.它的控制点一般原理该设备,用户可以通过PLC输出的控制灯区查看优先级,设备状态等等.

最后是其他模式,比如说手动,自动等等,这些模式一般来说控制点都是HMI或者组台设备,操作人员可以通过触摸屏等人机界面进行控制.它的显示信息最为全面,但是控制逻辑最低.

那么接下来跟大家介绍一下这个程序

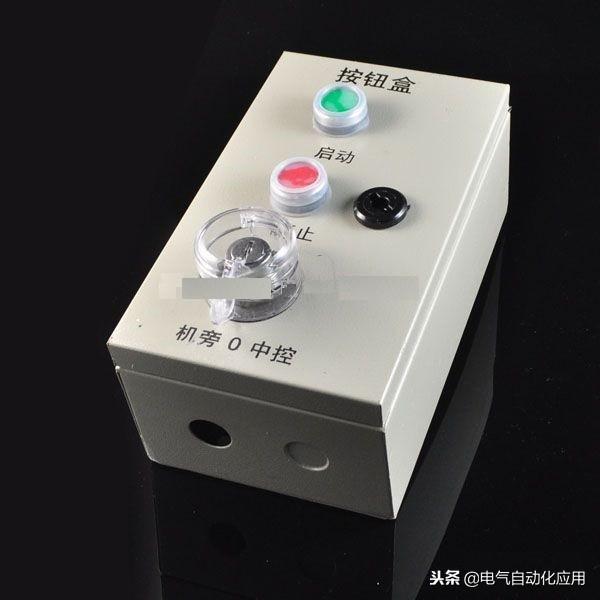

就地和远程模式选择

控制方式

对于每一个控制点,我们都需要一个状态位去识别,比如说就地和远程需要用按钮的状态去识别,手动和自动也需要使用按钮的状态去识别避免重复操作.

对于PLC来说最大的好处就是可以添加较多的连锁,便于查看信息和安全操作等等.

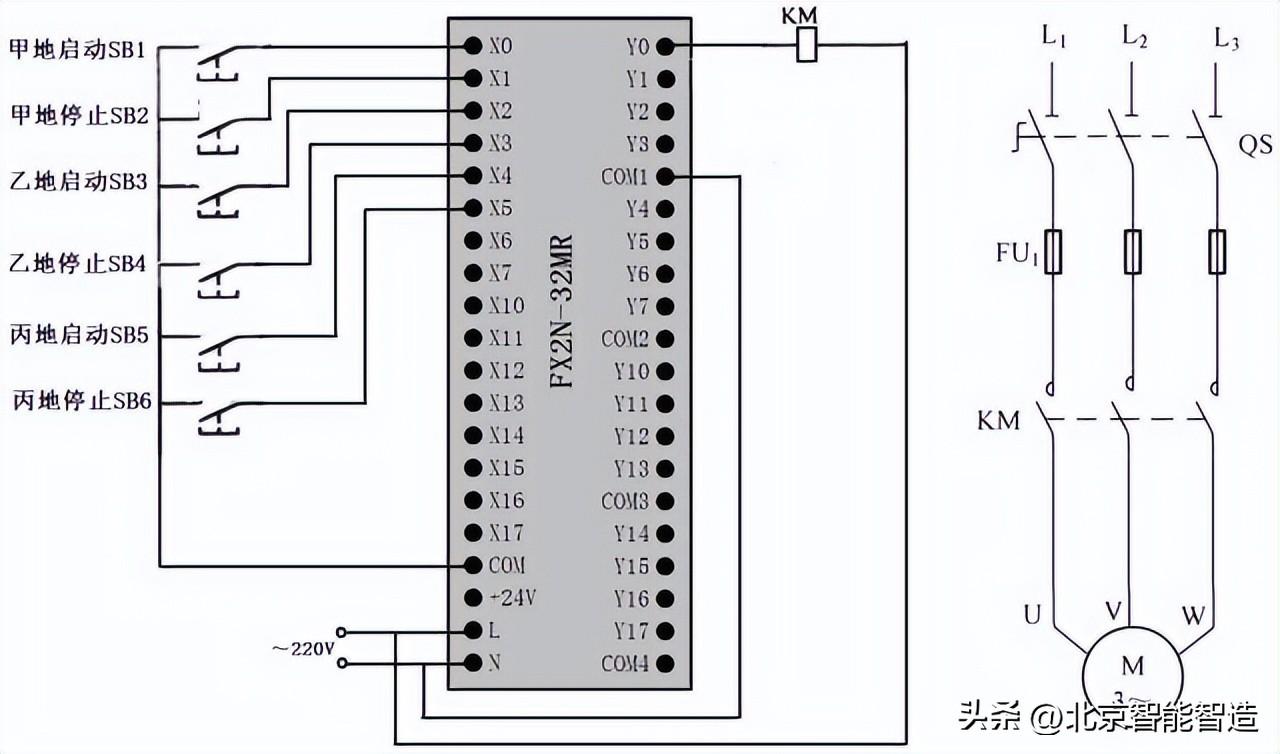

PLC编程基本功：多地控制的PLC线路与梯形图

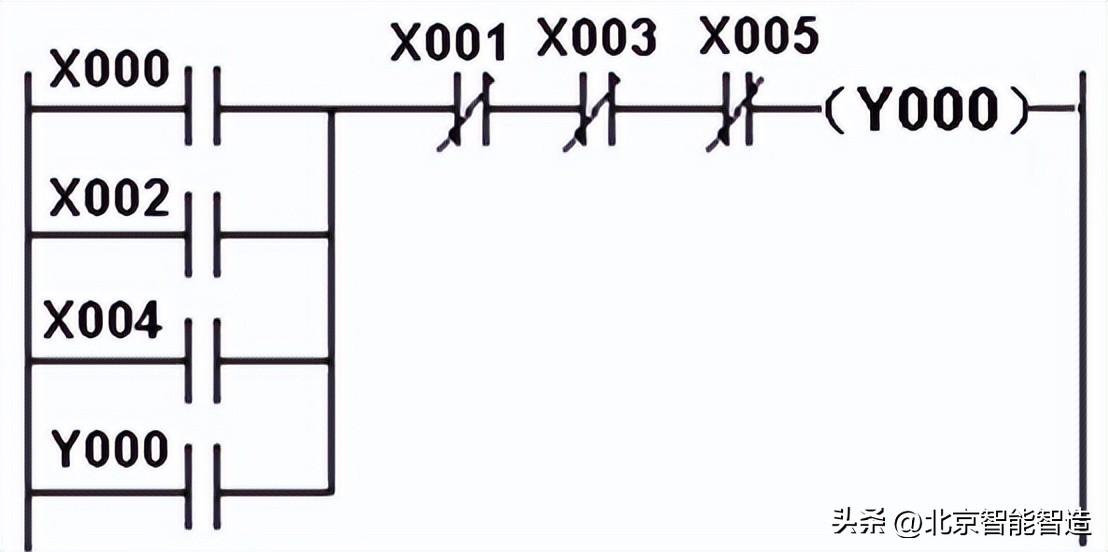

(1)、单人多地控制

甲地起动控制。在甲地点击起动按钮SB1时→X000常开触点闭合→线圈Y000得电→Y000常开自锁触点闭合，Y0端子内部硬触点闭合→Y000常开自锁触点闭合锁定Y000线圈供电，Y0端子内部硬触点闭合使接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。

甲地停止控制。在甲地点击停止按钮SB2时→X001常闭触点断开→线圈Y000失电→Y000常开自锁触点断开，Y0端子内部硬触点断开→接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。

(2)、多人多地控制

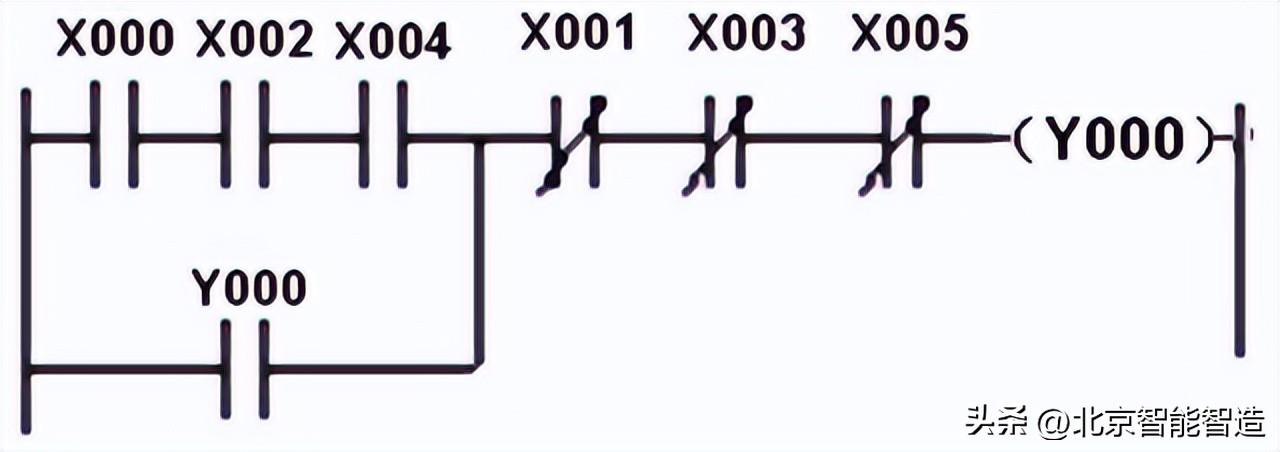

起动控制。在甲、乙、丙三个地点一起点击按钮SB1、SB3、SB5→线圈Y000得电→Y000常开自锁触点闭合，Y0端子的内部硬触点闭合→Y000线圈供电锁定，接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。

停止控制。在甲、乙、丙三个地点一起点击SB2、SB4、SB6中的某个停止按钮时→线圈Y000失电→Y000常开自锁触点断开，Y0端子内部硬触点断开→Y000常开自锁触点断开使Y000线圈供电切断，Y0端子的内部硬触点断开使接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。
