基于S7-1500的提升泵站控制系统PLC程序演示

《一、项目背景》

在很多污水处理厂、自来水厂设计了提升泵站，主要功能是将调节池的水提升到下一步工艺单元，本次模拟三台水泵实现自动抽水，三台水泵自动投切等功能，主要设备包含水泵3台，超声波液位1只。采用西门子S7-1500控制器，博途V16软件平台。

《二、程序设计》

2.1 变量定义

建立三个数据块作为测试变量

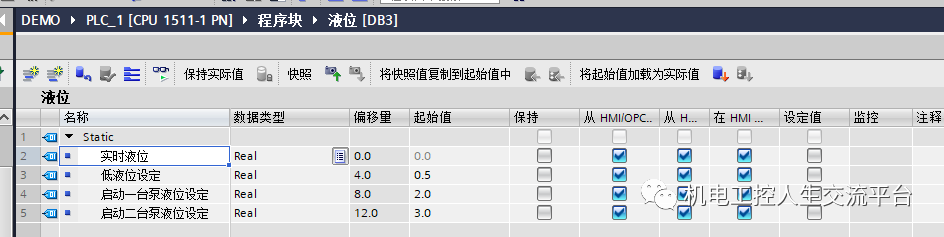

DB3为液位相关数据块，包含实际液位，低液位设定，启动1台泵液位设定，启动2台泵液位设定等。

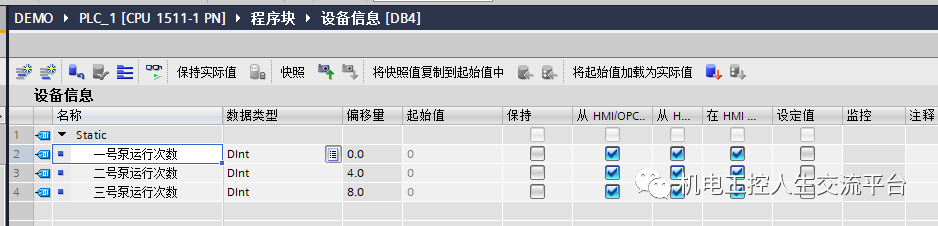

DB4为设备信息，统计设备的运行次数，做到平衡设备的投运操作。

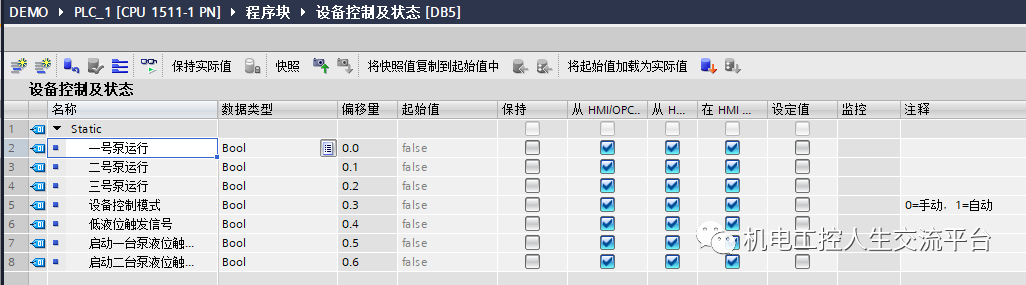

DB5为设备控制及状态，包含了设备运行输出，中间信号等。

2.2 程序设计

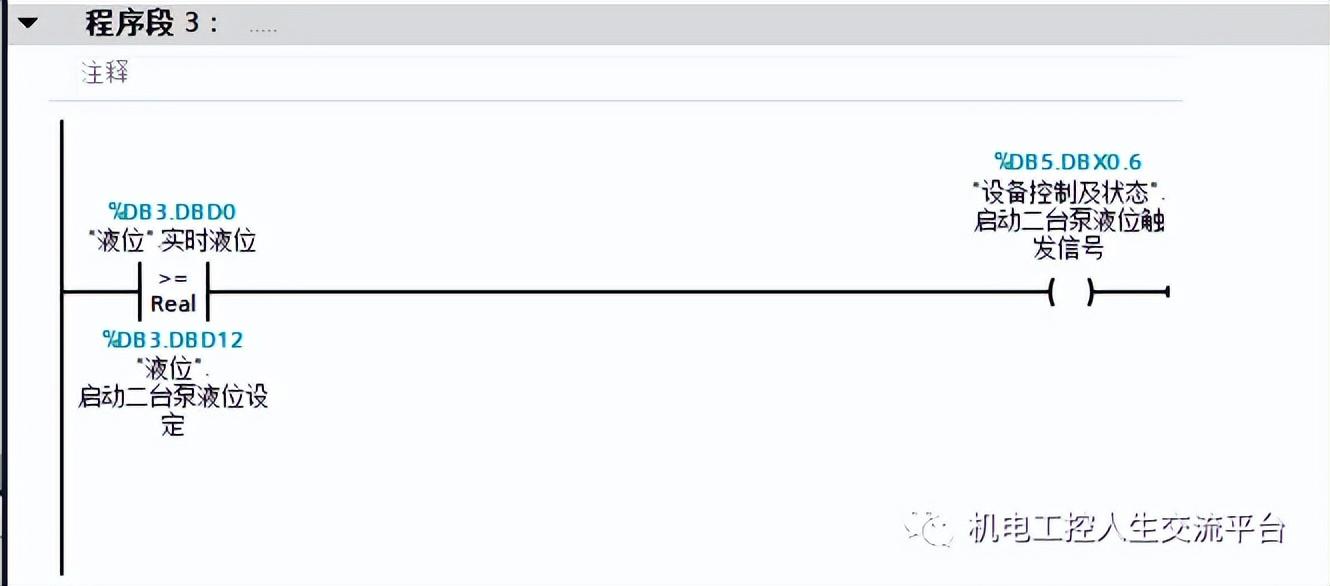

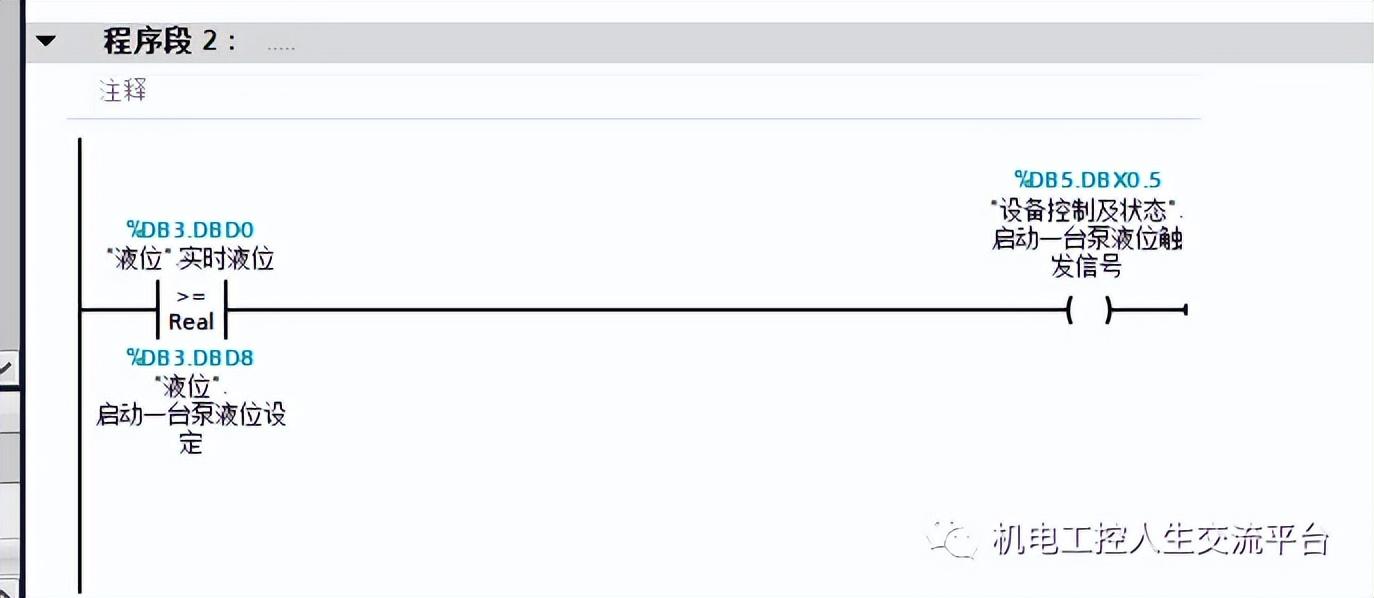

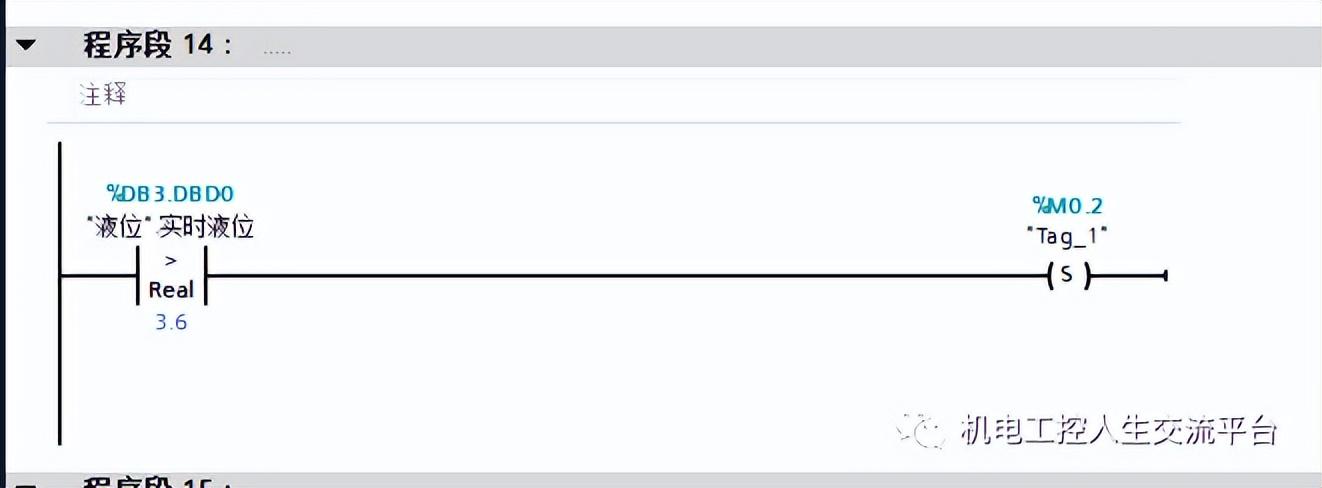

液位处理程序

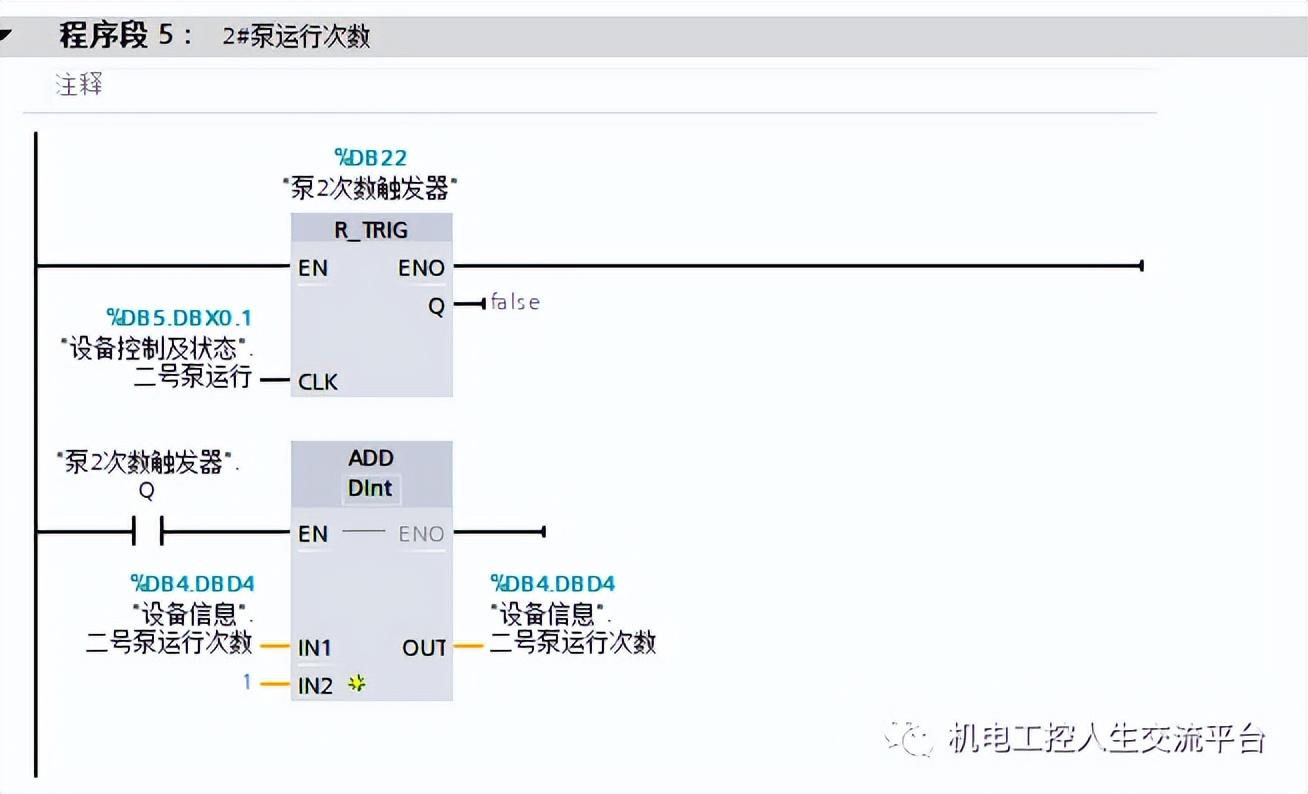

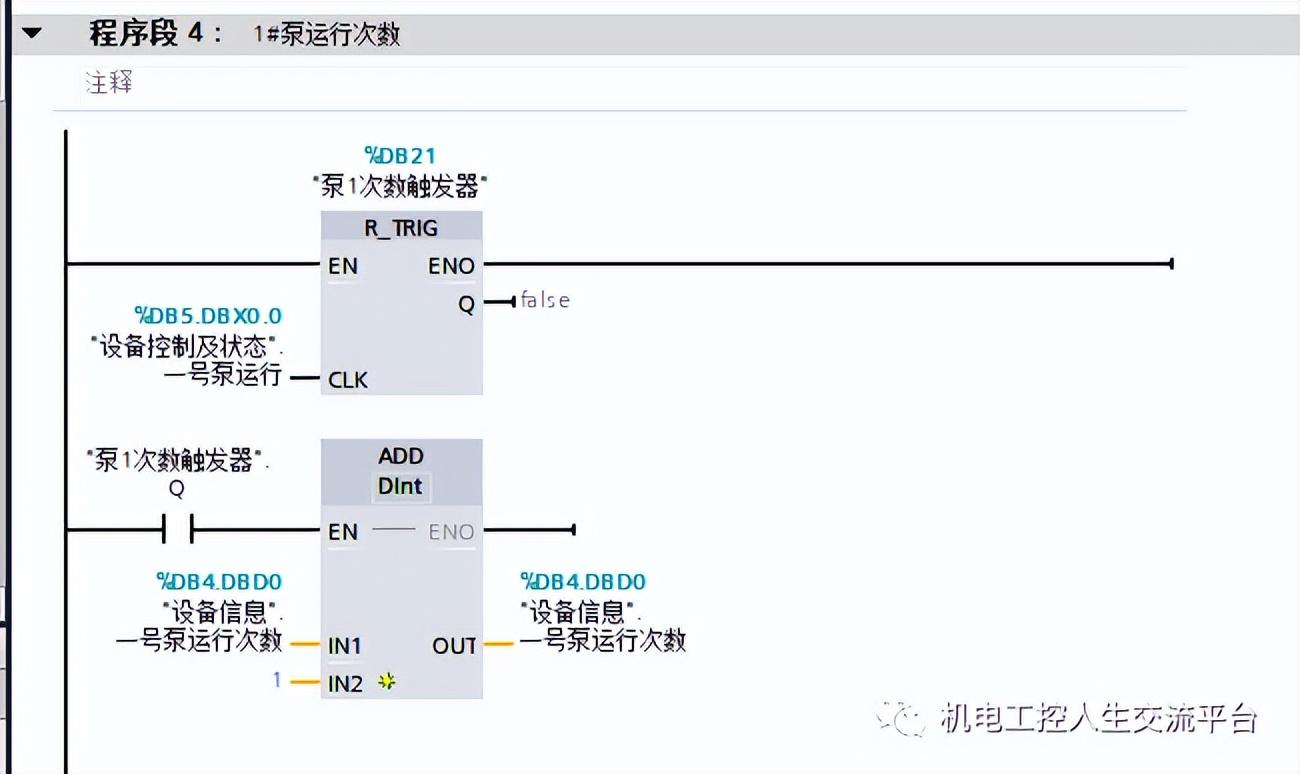

设备运行次数统计

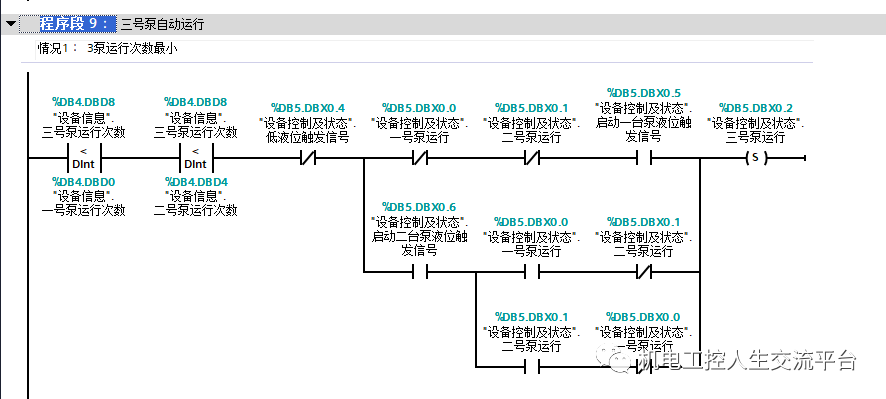

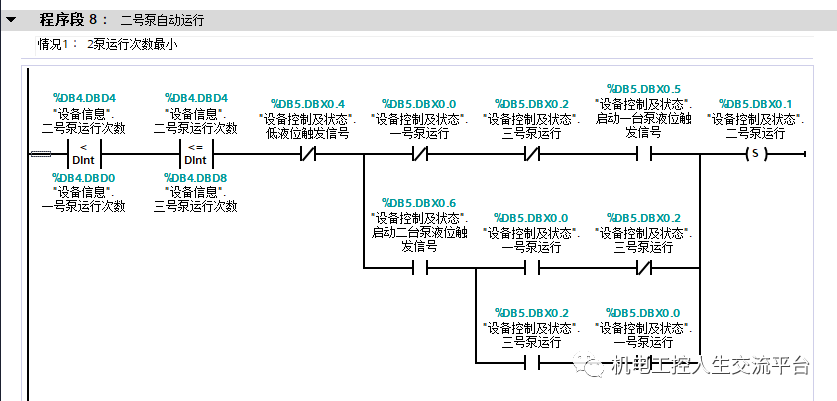

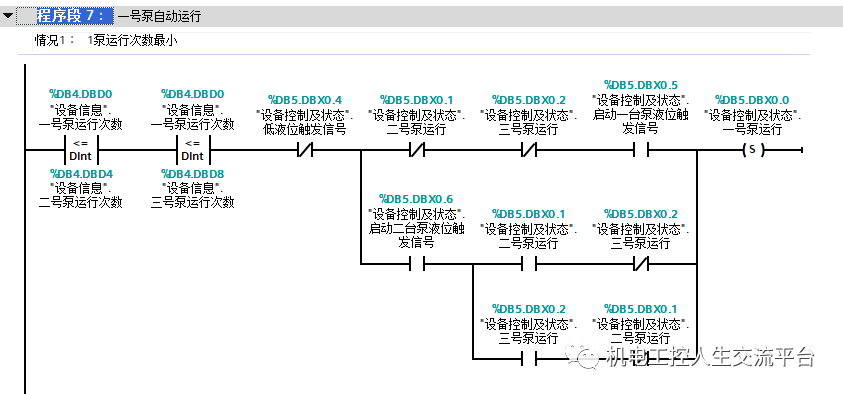

设备启动程序

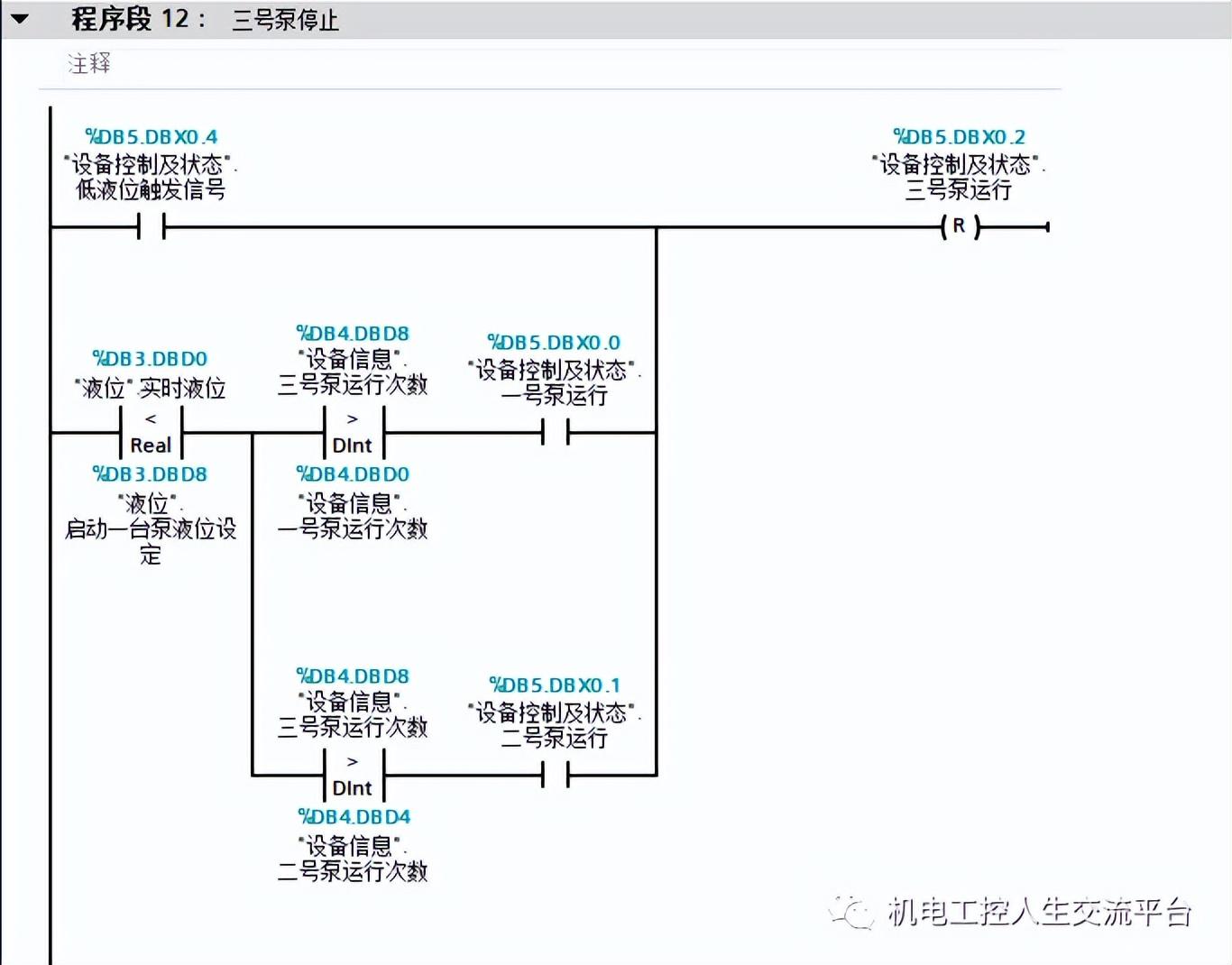

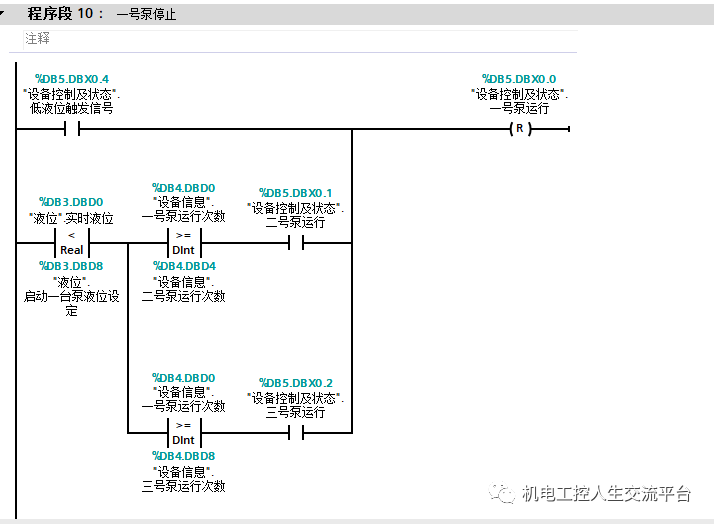

设备停止程序

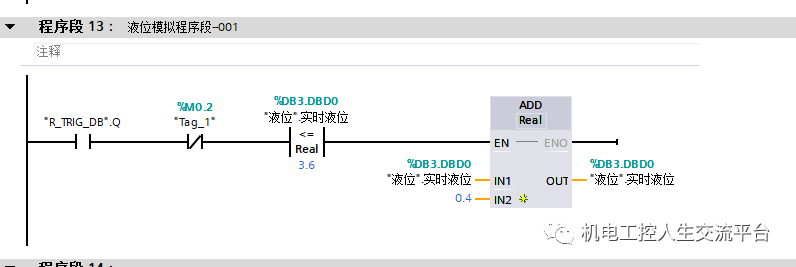

液位计模拟程序（通过1分钟时间脉冲进行液位变化模拟）

《三、程序仿真》

模拟情况如下：

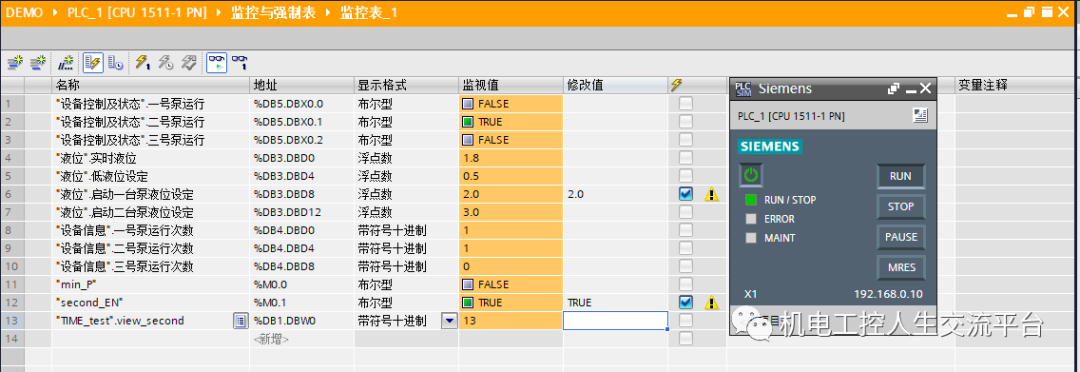

1、液位到达启动一台水泵时，启动1台水泵。

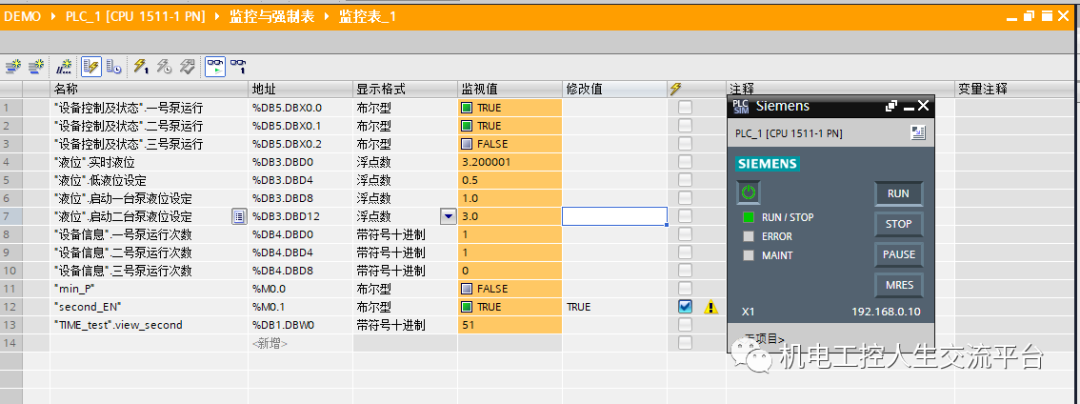

2、测试到达两台液位时，启动另外一台水泵

3、到达1台水泵时，停止1台水泵

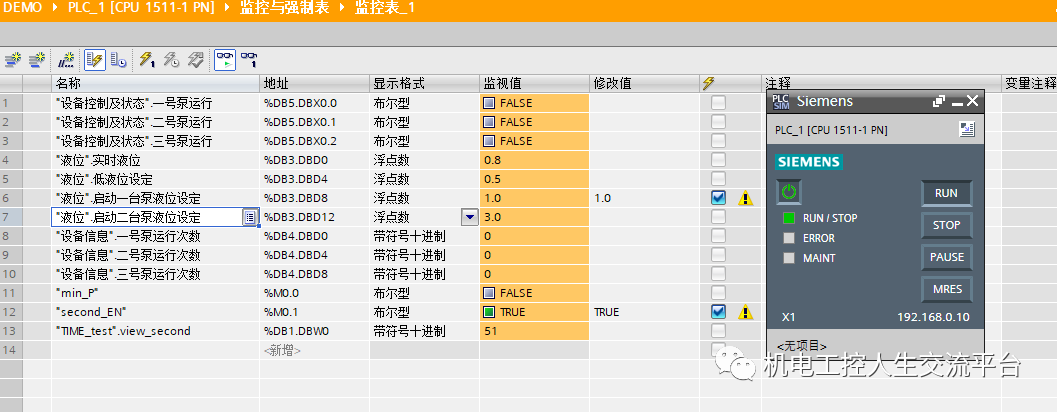

4、低液位时，停止所有水泵

排污泵站如何用PLC？

排污泵站使用PLC可以实现对泵站运行的自动化控制、数据监测与存储、远程监控与数据共享等功能，从而提高泵站的运行效率和可靠性。以下是PLC在排污泵站中的具体应用方式：

（1）自动化控制：PLC能够根据排污泵站的实际需求，通过编程实现对污水泵的自动启停、调速和联锁保护等功能。PLC可以接收来自传感器的信号，如水位、流量等，并根据预设的逻辑和控制策略，自动控制泵站的运行。

（2）数据监测与存储：PLC能够实时监测排污泵站的运行参数，如流量、压力、液位等。通过连接各种传感器，PLC可以获取这些参数的数据，并进行处理和分析。同时，PLC还可以将数据存储在其内存中，以便后续查看、分析和故障诊断。

（3）远程监控与数据共享：PLC具备通信功能，可以通过网络连接实现远程监控和数据共享。这样，管理者可以在任何时间、任何地点通过上位机、移动设备或云平台访问排污泵站的运行状态和数据。这有助于及时发现问题、进行故障诊断和采取相应的处理措施。

（4）故障检测与处理：PLC具有强大的故障诊断和自我保护功能。当排污泵站出现故障或异常情况时，PLC能够迅速检测并发出报警信号。这些报警信号可以通过界面显示、短信通知等方式传达给操作人员，以便及时处理故障，确保泵站的稳定运行。

（5）优化运行：通过对排污泵站运行数据的分析，PLC可以帮助优化泵站的运行策略。例如，根据历史数据和实时数据，PLC可以调整泵的运行时间和速度，以实现节能降耗和提高运行效率。

（6）系统集成：PLC可以与其他自动化设备和系统进行集成，如SCADA系统、水处理系统等。通过集成，可以实现整个排污处理过程的自动化管理和优化控制。

如果您需要可以控制排污泵站的支持codesys编程的PLC，可以私信评论找我。

晚上，我们“广成工控”直播间也会聊相关内容，欢迎观看。
