轻松学会西门子USBMPI编程电缆的使用方法

概述：

USB/MPI+是通过USB接口提供串行连接及RS485信号转换和MPI协议转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的USB接口仿真成传统串口（俗称COM口），从而使用现有的各种编程软件、通信软件和监控软件等。本电缆的工作电源取自USB端口和PLC的MPI编程口，转换盒上的发光二极管指示数据的收发状态。

USB/MPI+是面向工业设计的光电隔离型适配器，在USB端口和RS485端口均设有浪涌保护和防雷击保护电路，可任意带电插拔，适用于西门子S7-300/400全系列PLC及其它带有MPI接口的装置与计算机的通信，特别适合于干扰较大易损坏通信口的工业现场，电路中的各种保护措施保证了系统的安全运行。

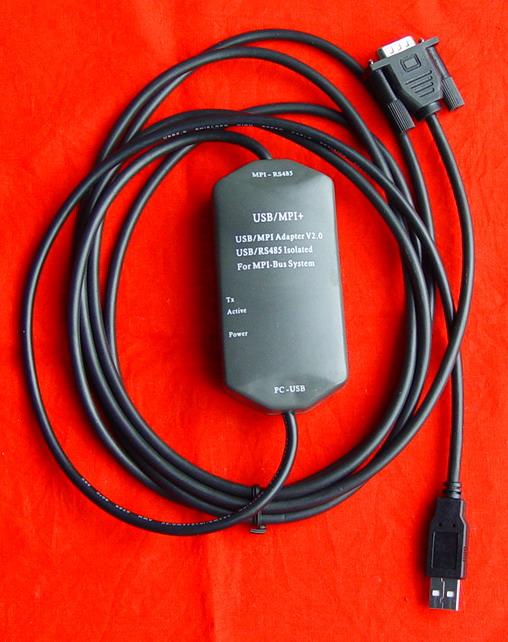

USB/MPI+原理框图和外形 结构：

USB/MPI+电缆的RS485针座（DB9M）信号定义

指示灯的状态说明

特性及技术指标：

· 支持USB/MPI+的操作系统：Windows2000/Windows XP（WinNT4/95/98/Me/DOS不支持）

· 支持USB/MPI+的编程软件版本：STEP7 V5.2及以上版本

· USB接口完全兼容USB V1.1和USB V2.0规范

· 电源：USB总线供电和由PLC的MPI端口的24VDC供电，功耗约1W，带过流保护和浪涌保护

· 光隔离电压：1000VDC（最高可做到3000VDC，订货时需声明）

· USB端口具有防浪涌保护，RS485端口具有500W防雷击保护和过流保护

· 本地COM端口波特率：19.2Kbps～115.2Kbps标准波特率自动适应

· MPI端口波特率：187.5Kbps和19.2Kbps自动适应

· 支持长距离通信，最大通信距离1000米（RS485端，波特率为187.5Kbps时）

· 带有电源指示灯、联机指示灯和数据传送指示灯

· 每台PC只支持一根USB编程电缆

· 工作温度：-20～+75℃

· 电缆长度：3米，颜色：黑色

使用方法：

USB/MPI+编程电缆需要安装USB设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。

驱动程序安装完成后，在Windows的设备管理器中将出现USB/MPI+编程电缆对应的COM口，只需在编程软件或其它应用软件中选择该COM口即可，接下来的使用同传统的RS232口编程电缆完全相同。这里需说明的是本编程电缆不支持编程软件中本地通信口设置中的"USB"选项。

如果编程软件中出现的COM口带有"*"符号，如"*COM3"，说明该COM口有故障，请退出编程软件后重新拔插一次USB插头或重新安装USB驱动程序。

请注意西门子编程软件中COM口的选项最多支持到COM8，COM8以上虽然能够选择但实际上无法使用！

STEP7软件的设置：

进入STEP7编程软件主界面（SIMATIC Manager），点击"Options"菜单下的"Set PG/PC Interface…"选项进入PG/PC设置界面。

1、 双击"PC Adapter（MPI）"进入COM口和MPI接口参数设置。本适配器不支持"PC Adapter（PROFIBUS）"选项。

2、 单击"Local Connection"选项设置COM口参数，正确选择USB/MPI+安装USB驱动程序后在设备管理器中出现的COM口，选择COM口通信的波特率19200bps或38400bps均可，USB/MPI+会自动适应所选择的波特率。

3、 单击"MPI"选项设置适配器MPI接口参数，可将波特率设置成187.5Kbps或19.2Kbps均可，USB/MPI+适配器会自动适应PLC的MPI端口的波特率。其它参数选择为默认值。

4、 联机测试可访问节点：用USB/MPI+连接S7-300/400PLC的MPI端口和计算机的USB端口，点击主菜单界面中如下图红圈中的按钮，出现图中红线框内的数据，则联机测试通过，至此设置完成，可进行联机在线、程序上载、下载、监控等操作。

远距离通信：

USB/MPI+编程电缆与PLC的最大通信距离可达1000米（187.5Kbps时），这时需在电缆的RS485端口（DB9 Male）的3、8脚之间并接120欧终端电阻以消除信号反射，在7、2脚之间外接24VDC电源，并在PLC端加装PFB-G总线隔离器，通信线采用截面积为0.22mm2以上的屏蔽双绞线。距离超过1000米可在总线中加装RS485中继器（型号：E485GP）延长通信距离。

注：不能延长USB接口的电缆。

07-09-2008

RS232/RS485/RS422系列接口转换器、长线驱动器、隔离器、PLC编程接口电缆、PLC周边产品

「三菱基础」三菱FX系列PLC如何上传下载程序

关注“PLC发烧友”，一起涨知识！

回复：三菱全套，领三菱系列电子资料包！

很多学员经常问到电脑和三菱FX系列PLC通讯不上这类问题。以下做个详细的步骤给大家。

第一步：

用专用的编程线链接上电脑和PLC。（一定要用三菱专用的编程电缆线，有初学者会拿其他品牌的编程电缆线来用。由于每个品牌的通讯端口引脚定义不同，厂家生产各个品牌的编程电缆线，不是每根编程电缆线都适用。在购买编程电缆线的时候一定要跟卖家说清楚哪个品牌的编程电缆线！下图是三菱FX系列PLC编程电缆线，型号为USB-SC09-FX）

第二步：

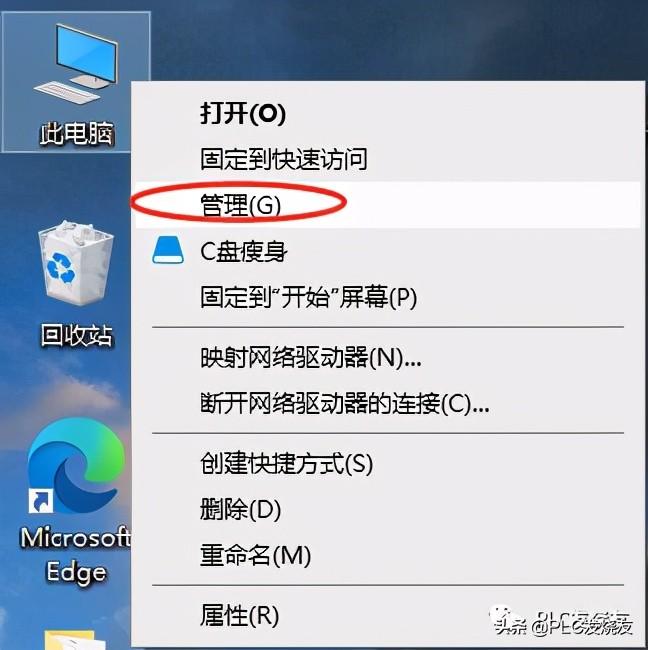

打开设备管理器，查看端口。（右击此电脑→点击设备→设备管理器。如下图）

当PLC和电脑连接好后，在设备管理器的端口下会显示出这个COM口。老师的电脑用的是COM3，另外需要注意的是，编程线插入不同的USB口会生成不同的COM口。假如这个COM口出现感叹号，那你可以鼠标右键，更新驱动，直到显示正常。

假如在你这个位置没有COM口显示，那么你需要安装驱动，驱动可以到这里下载

https://bbs.jcpeixun.com/forum.php?mod=viewthread&tid=40581&highlight=%E9%A9%B1%E5%8A%A8

第三步：

打开Works2软件，进行下图操作，点开导航栏里面的连接目标，设置好COM口。

击完”通讯测试”后会跳出这个对话框。说明测试连接上了。

一定不要忘记点击下面图片的确定。（很多人都会犯这个错误）

第四步：

点击在线的PLC写入或PLC读取。（选择程序加参数，点击执行，就能把程序下载进PLC。读取的过程也是一样。）

执行成功会显示下图，点击关闭即可。

按照以上4个步骤操作，电脑和FX系列PLC就可以正常通讯上传下载了。

但是个别会遇到以下情况可以这样处理：

1、PLC必须在通电状态才能传输数据；

2、检查你程序选择的PLC型号，是否错误；

3、传输速度过快了，线的质量不行，不支持这么高的速度把波特率降低到9600试试；

4、有可能是线没插好，拔插一下通讯线，电脑重启下试试；

5、线缆有问题，换一根线，不要以为你之前还可以用或者新买的为理由不去换，这些都有可能；

6、软件版本问题，可能你的系统和这个版本的软件不太兼容，换个版本，建议用1.576A这个版本试试，老师一直用的这个版本，比较稳定；

以上4个操作步骤以及个别情况的处理方法，希望对你学习PLC有所帮助。记得点赞加收藏！

来源：技成培训网——PLC发烧友，作者：郑晓威，未经授权，不得转载

回复：三菱全套，领三菱系列电子资料包！
