程序控制PLC组态也会翻车

问题背景：不知道有没有小伙伴有没有这种苦恼。程序是一套程序，但是PLC模块组态比较丰富的，每次下载都要根据现场配置模块很繁琐。今天就来解决这问题，虽然成功但是也遇到翻车的事情了，分享给大家避坑。

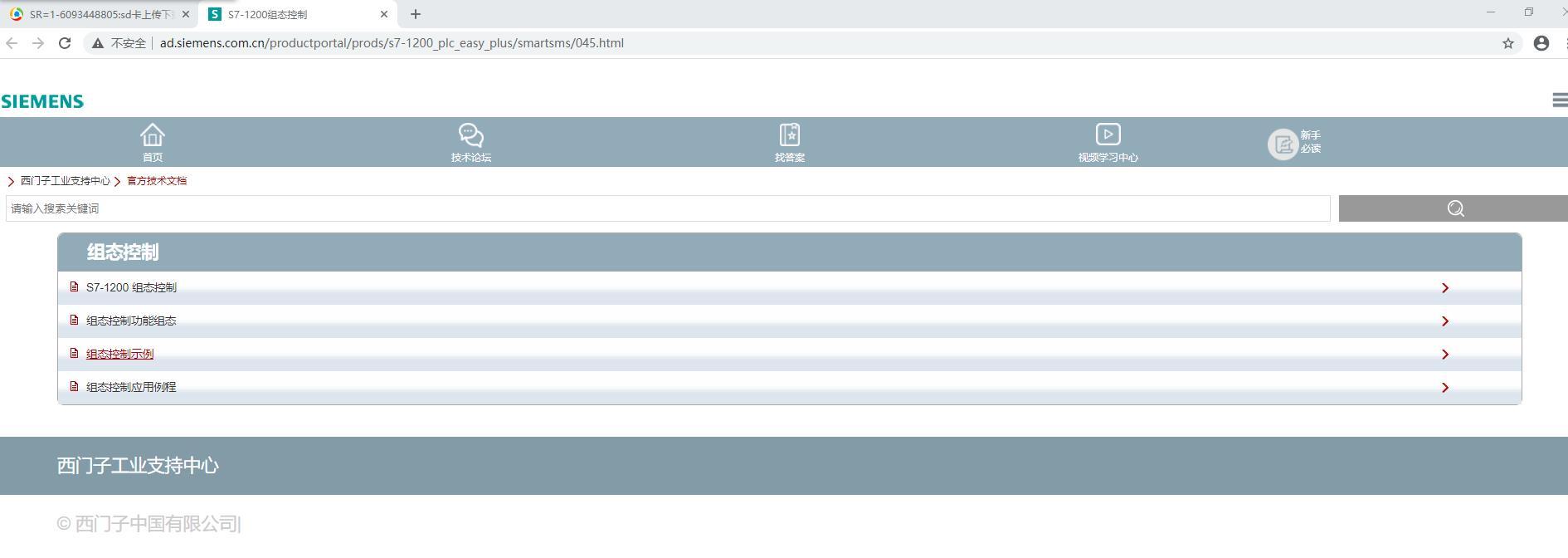

西门子官方给的解决方案是这样的

http://www.ad.siemens.com.cn/productportal/prods/s7-1200_plc_easy_plus/smartsms/045.html

有兴趣的可以看看官方文档 比较详细

下面从我个人角度帮大家理解，顺便避坑。

1.再重复一下此方案是用来，解决一套程序多个PLC模块组态的问题。

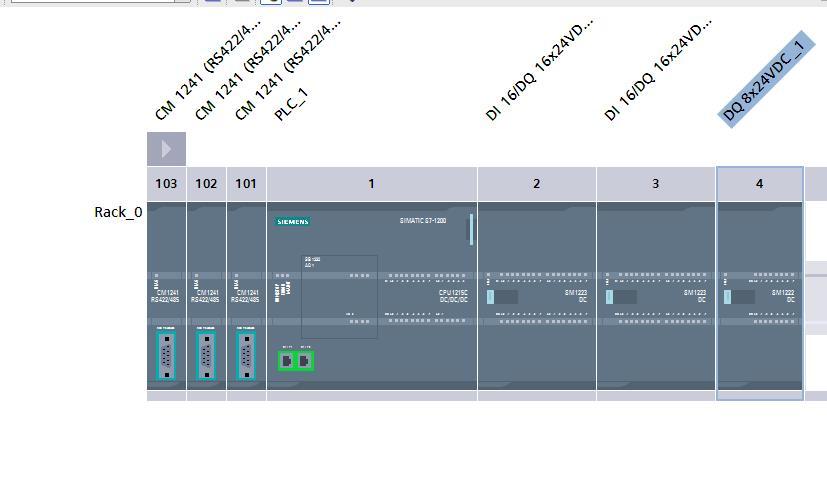

2.比如我现在的模块是 3个RS485 、1个模拟量信号板、1215CPU、2个DIO16、1个8DO

3.我可以用组态控制 模拟量信号板对应1，DIO模块2、3、4等。

4.我们首先创建一个用户数据类型（UDT）名称可自定义，我这里定义为ControlDataRecord

5.数据内容

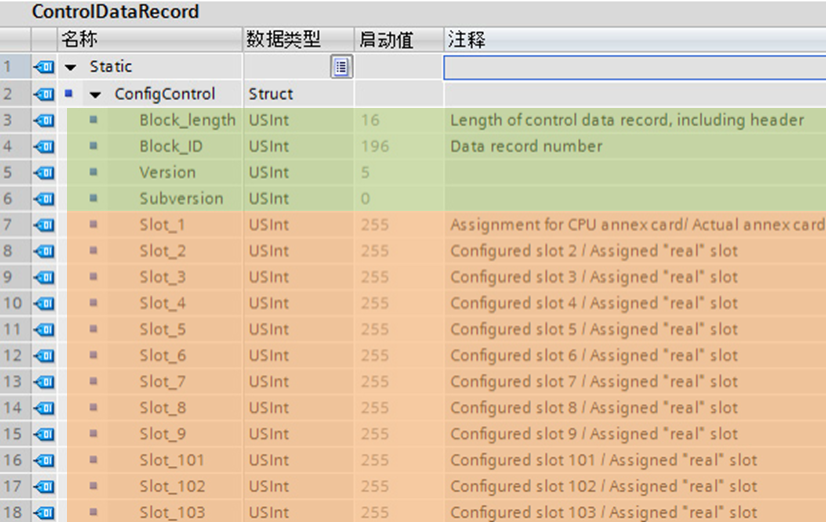

创建一个用于包含控制数据记录的PLC数据类型，其中前4个USInt变量用于存储组态控制信息，后面12个USInt变量对应于S7-1200最大组态时的各个插槽的实际状态。用颜色分割开来。

6.创建DB块

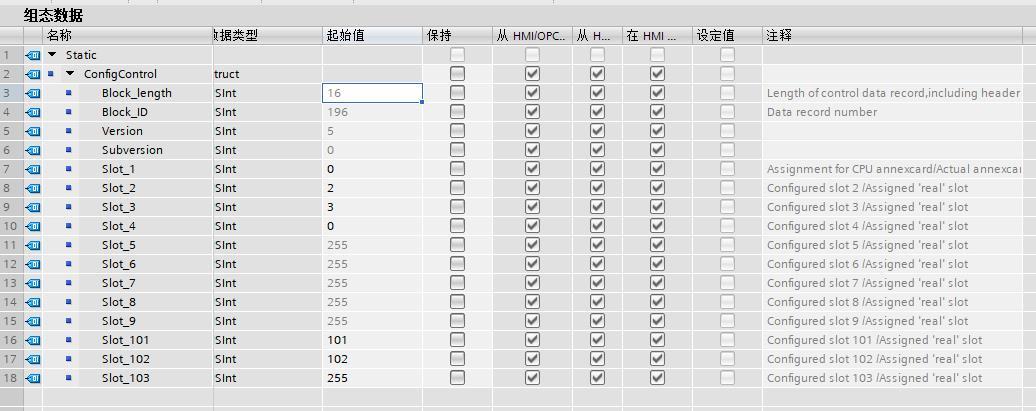

7.属性解读 注意数据类型无符号8位

Block_length ：16 控制数据记录的长度，包括页眉

Block_ID：196 数据记录编号

Version：5 版本

Subversion：0次版本

上面4个值我们一般不用动，下面12个变量就是用来控制我们的组态有没有效的。

0：实际组态中不存在已组态的模块。 （插槽为空。）也就是模块程序组态有，但是实际组态我不用它。我又不想它报警模块组态错误。1 到 9，101 到 103： 已组态插槽的实际插槽位置，也就是我用程序控制实际组态的顺序。255：STEP 7 设备组态在此插槽中不包含模块。这个更好理解就是 我程序里面没模块的地方就填为255.

Slot_1 ：255 CPU附件的卡槽 通俗点就是CPU上面的小信号板模块 ，我这里组态有实际现场默认没有，所以配置为0

Slot_2：我这里填为2 就是2号模块和实际组态位置一样

Slot_3：我这里填为3 就是3号模块和实际组态位置一样

Slot_4：我这里填为0 就是4号模块虽然程序组态有，但是实际组态默认没有。

Slot_5：255 就是5号模块 程序组态没有实际也没有

Slot_6：255 就是6号模块 程序组态没有实际也没有

Slot_7：255 就是6号模块 程序组态没有实际也没有

Slot_8：255 就是8号模块 程序组态没有实际也没有

Slot_101：101就是101号模块 485通讯模块程序和实际组态都有

Slot_102：102就是102号模块 485通讯模块程序和实际组态都有

Slot_103：255就是103号模块 485通讯模块程序实际组态都没有。其实我需要程序员。

就是Slot_103模块翻车了，大家看看怎么翻车的。

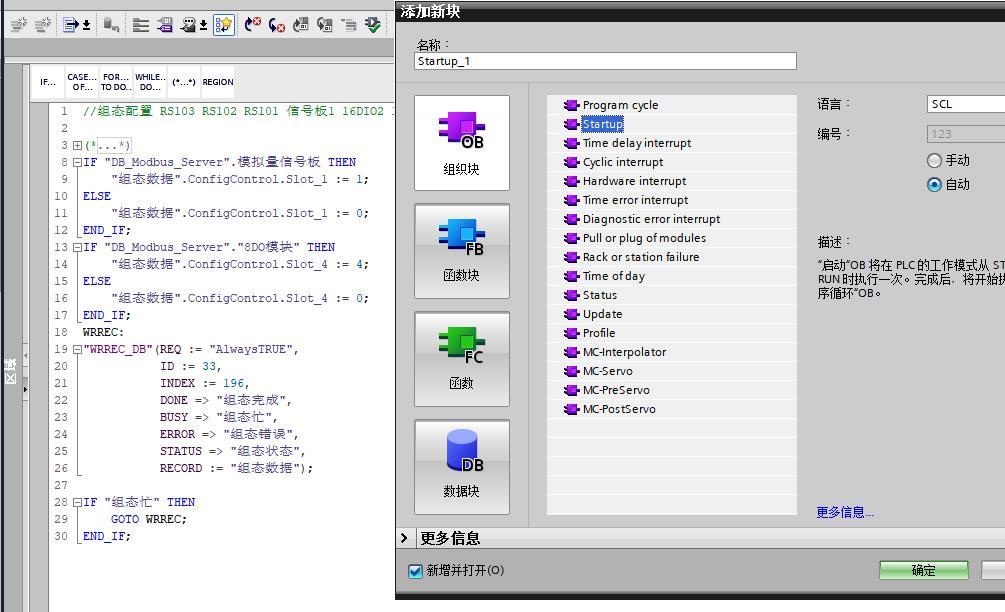

8.我们接下来创建StartupOB块。并创建程序

9.程序解读：

判断是否使用信号板？如果有就把实际插槽位置写入这里为1，否则就是不用写为0判断第4个的8DO模块是否使用，如果使用就把实在插槽位置写入这里为4，否则就不用写0下面调用的是西门子WRREC写入数据指令吸入配置数据。如果没有写入完成，跳转到标签继续执行指令(当然用梯形图JMP跳转指令也可以)这里要注意 上电第一个扫描周期执行。

9.其实这样已经成功了

但是控制左边的103通讯模块时翻车了，实际西门子目前还不能通过程序控制左边的通讯模块组态。

修改控制数据记录时请遵守以下准则：

组态控制不支持通信模块的位置更改。 插槽 101 到 103 的控制数据记录插槽位置必须与实际安装对应。 如果没有为插槽配置模块，请为该插槽位置输入 255。

其实人家文档已经说明了 ，不支持的，本人草率了。

10 .抱有侥幸心理，试着问下西门子400工程师，其实他也以为左边的通讯模块时支持的。结果打脸了，阐述了测试经过，并告诉文档确实有说明(互相学习)。他也认可，并问到以后是否支持。他不清楚，这个属于德国研发工程师的工作，可以提这个需求。可以关注下西门子官方

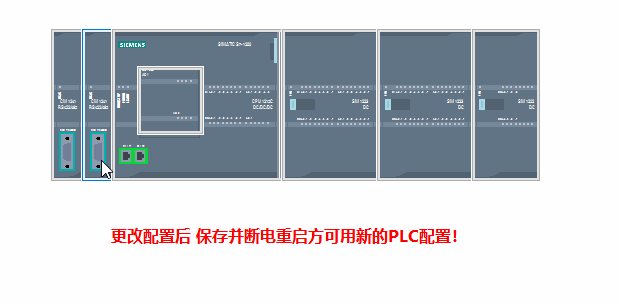

11.分享下C#上位机组态效果（其他上位机也可以的）

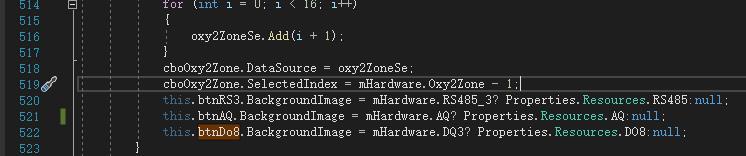

控制组态背景图部分代码

以上，欢迎大佬指导交流
