PLC编程100例之产品出入库数量监控

产品出入库数量监控 (32 位上下数计数器)

【控制要求】

对仓库内的产品数量进行监控，并且当仓库内的产品数量达到 40000 个时，开始报警。在仓库的入出口处均设置有检测产品的光电传感器。

【元件说明】

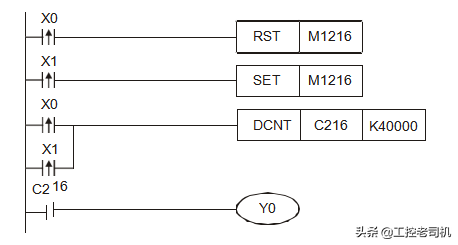

【控制程序】

【程序说明】

本例的关键是利用 32 位的加减计数标志 M1216 来控制 C216 的上下计数，X0 由 Off→On 变化一次，M1216=Off，C216 为上计数；X1 由 Off→On 变化一次，M1216=On，C216 为下计数。 当 C216 的计数现在值到达 40000 时，C216=On，Y0 变为 On，警报灯亮。

三菱FX3U实例，半成品的入库和出库传送控制程序

今天给大家分享一个半成品的入库和出库传送控制的案例 ，采用的是三菱FX3U PLC去实现，这个控制中因为涉及对产品数量的统计，我们会应用到计数器，要求大家是在熟悉基本指令、计数器指令的使用为前提的，话不多说，我们就来看看具体案例吧。

【案例】半成品的入库和出库传送控制

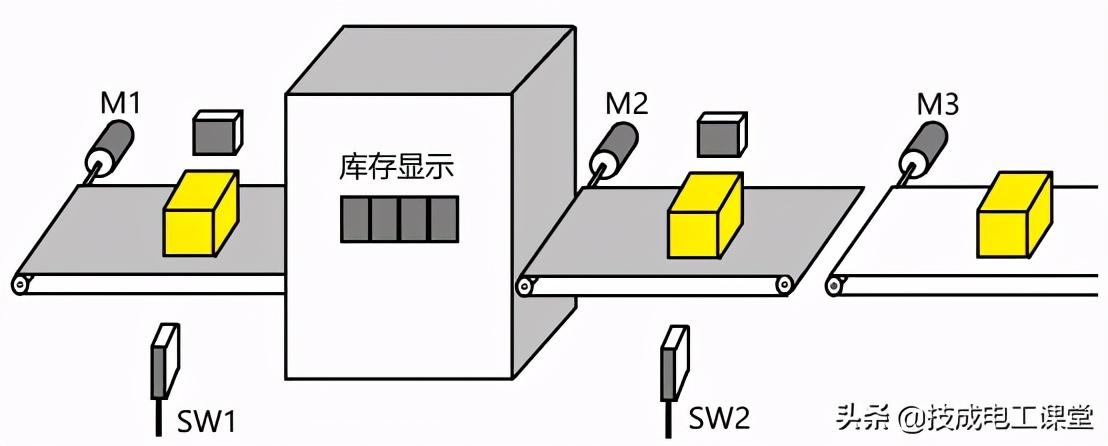

某工厂的半成品库是用来存放半成品的，在生产中由入库传送带电动机M1启动，将产品传送到半成品库中，并通过对射式光电传感器SW1检擦半成品是否通过，出库时启动出库传送带电动机M2，将半成品运送到车间去生产。

出库前必须先启动车间生产线的传送带电动机M3，半成品的出库通过光电传感器SW2进行检测，此外，还要求在半成品库中显示库存的数量。

第一步：对控制进行分析

半成品的传送控制我们设计一个系统启动按钮和急停按钮，传送控制一般会设计手自动模式，我们可以分别设置 手动选择和自动选择开关进行切换，对于手动模式时，分别由各自的启动按钮和停止按钮进行控制，此外对半成品库数量的统计用到了计数器，我们再设计一个清零按钮。【案例源程序下载方式，请看文末】

传送带电机M1、M2、M3 分别用中间继电器进行控制，CR1的动合触点控制接触器KM1的线圈通电断电；

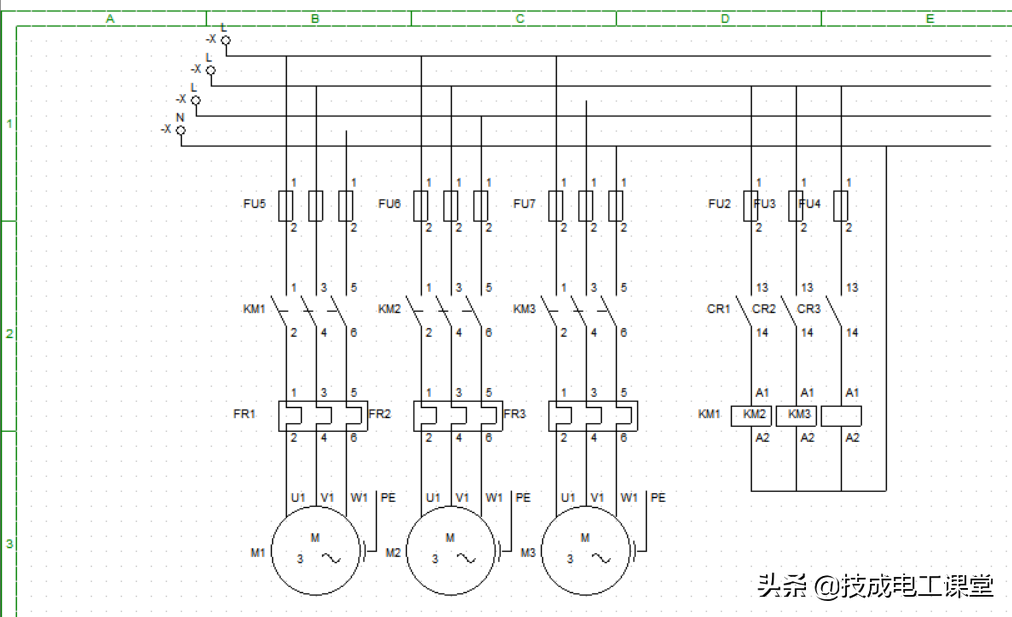

同理，CR2控制接触器KM2，CR3控制接触器KM3，在选用接触器的使用选用是线圈电压为AC220V的接触器，所以控制回路选用的是AC220电源，电动机的控制的电气原理图如下所示。

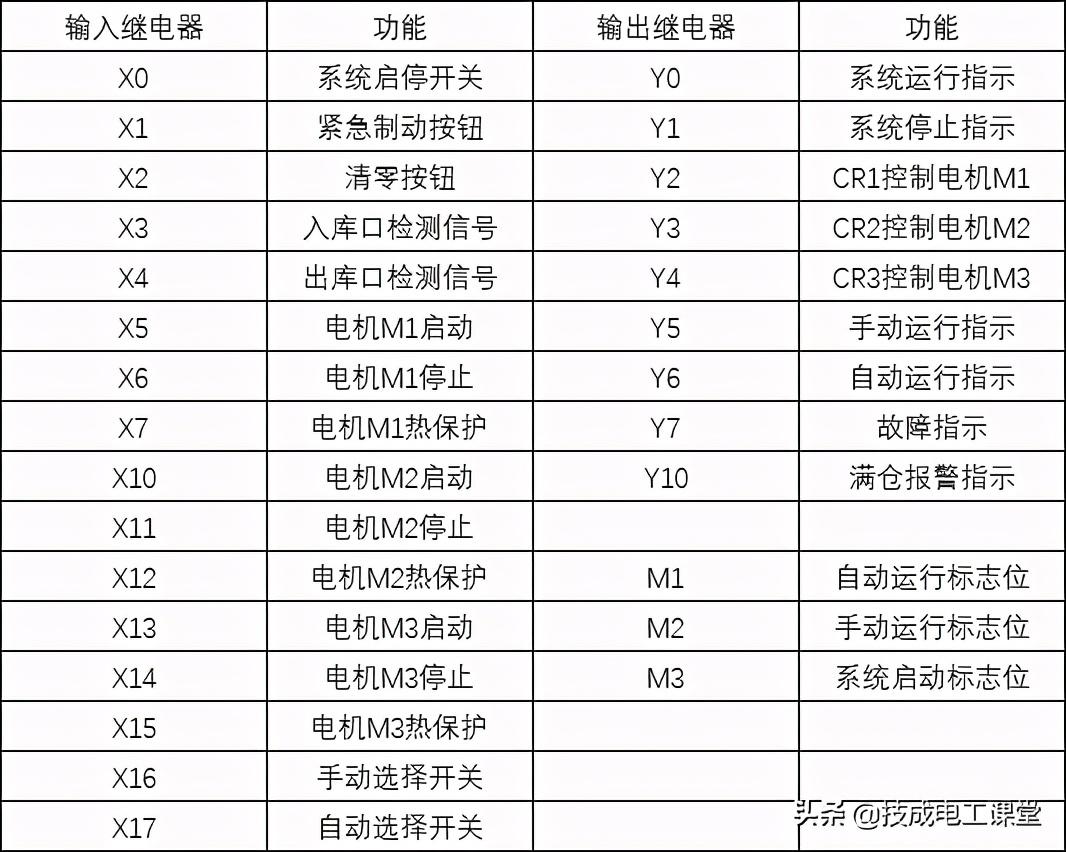

第二步：IO分配与PLC接线

第三步：控制程序设计

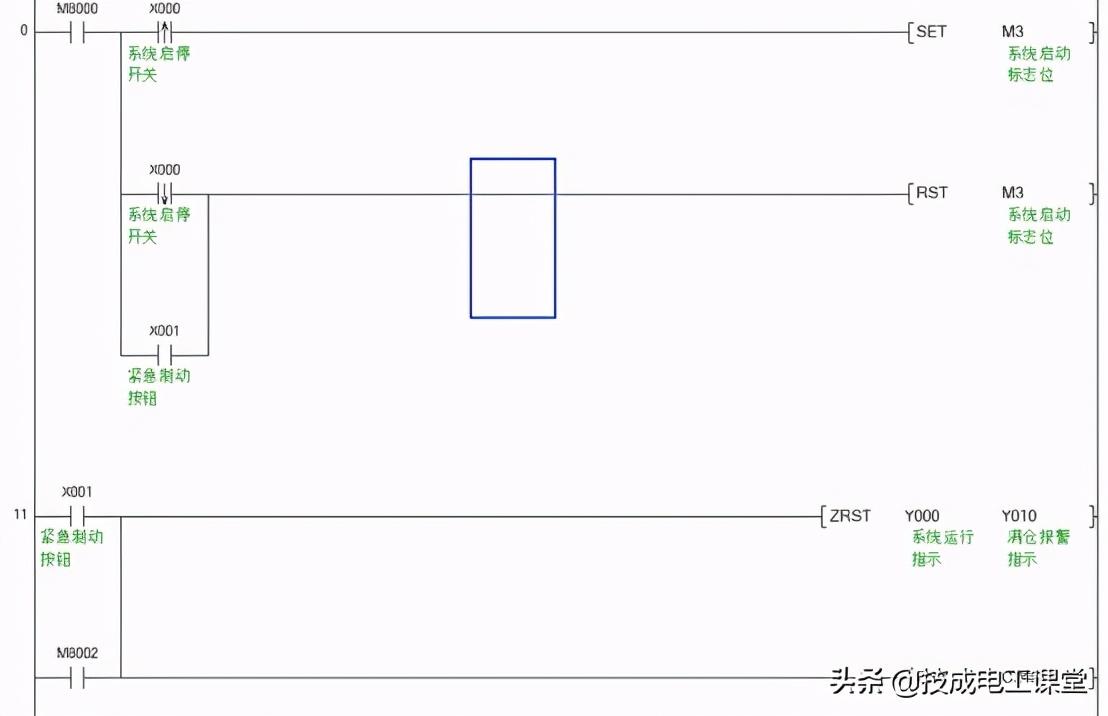

1、首先做上电复位及紧急制动时复位输出和计数器程序，合上系统启停开关，驱动系统启动标志位M3，断开系统启停开关，则复位标志位M3，按下紧急制动按钮时，也复位标志位M3。【案例源程序下载方式，请看文末】

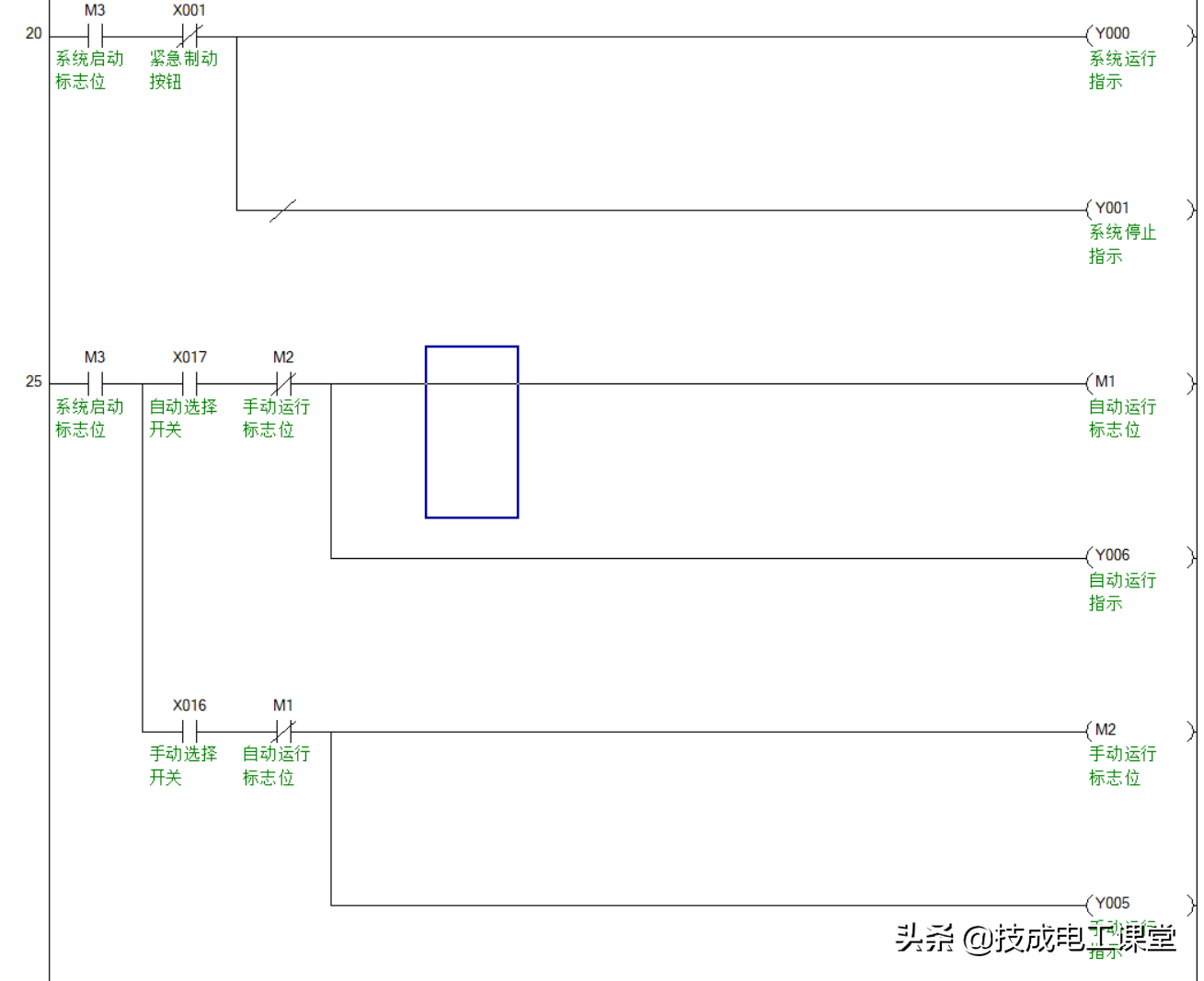

2、使用系统启动标志位M3的常开触点控制系统运行指示灯，取反后输出系统停止指示灯。因控制要求有自动和手动运行模式，当自动选择开关为ON时，自动运行标志位和自动运行指示灯为ON，当手动选择开关为ON时，手动运行标志和手动运行指示灯为ON。手自动运行标志设置互锁，防止处于自动模式时执行手动模式。

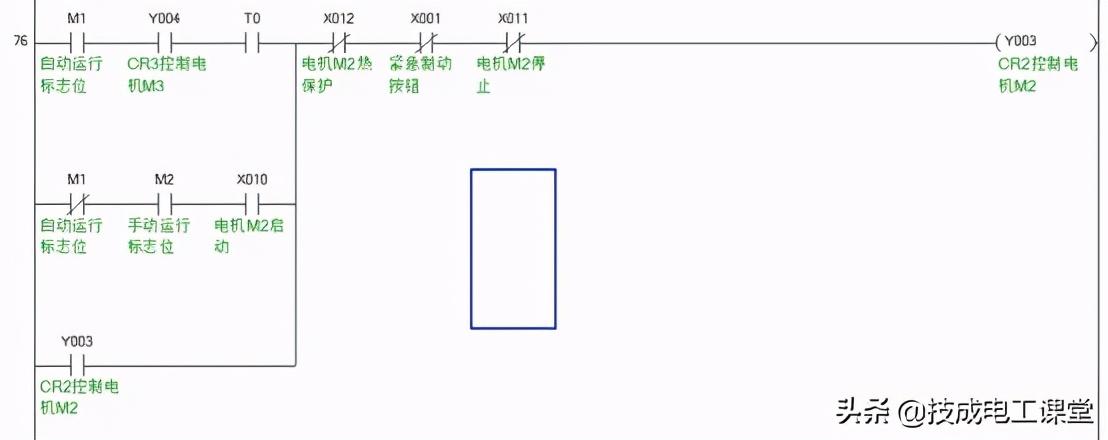

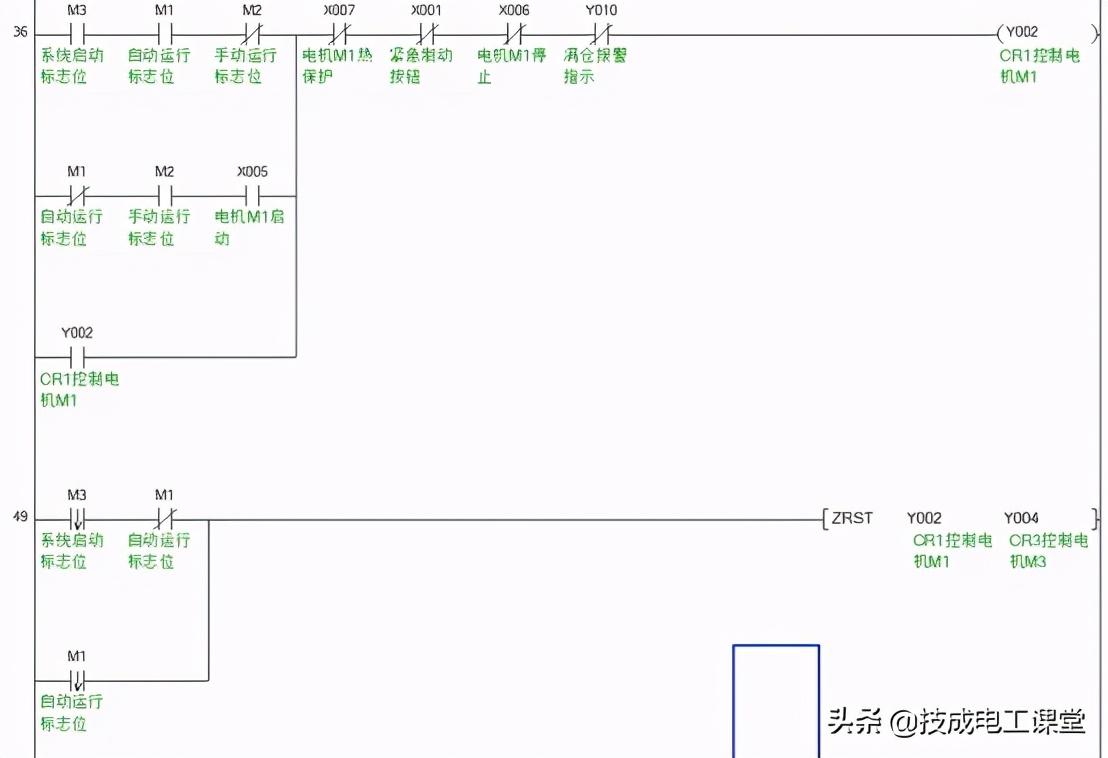

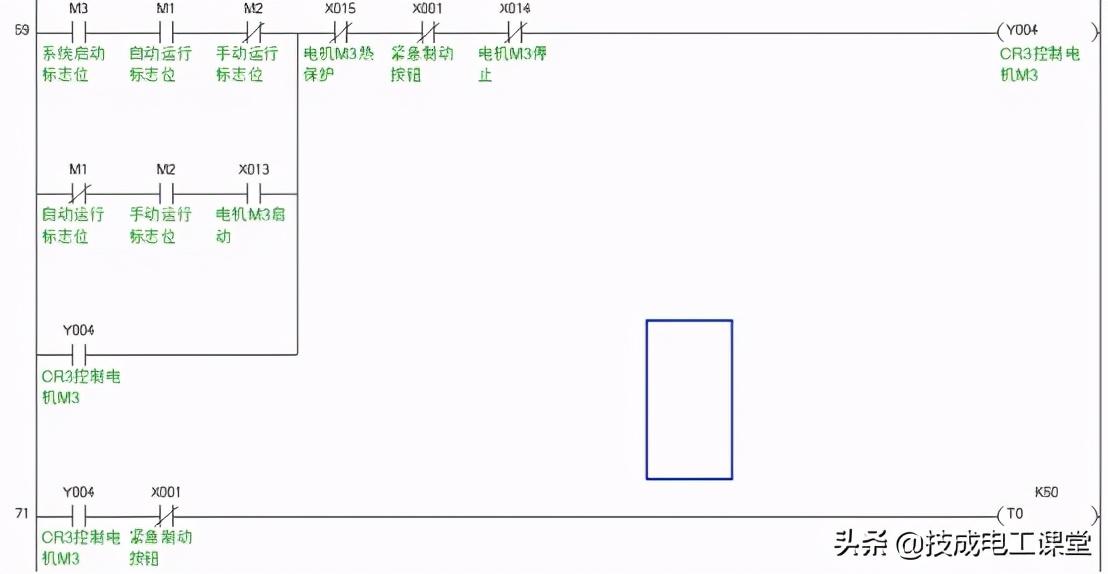

3、设计手动和自动模式的控制，系统启动M3为ON后，并处于自动运行模式时M1常开触点接通，控制电机M1、M2、M3动作，控制要求入库传送带电动机M1启动，出库时启动出库传送带电动机M2，要求出库前必须先启动车间生产线的传送带电动机M3，也就是按M3→M2的顺序启动的，我们设计是M1、M3先启动，M3延时之后再启动M2，这样设计的好处是可以防止货物在两个传送带之间发送碰撞。【案例源程序下载方式，请看文末】

对于自动运行模式时，当系统启动标志产生下降沿或自动运行标志产生下降沿时，停止三个电机的输出。

当处于手动运行模式时，M2常开触点接通，可以手动通过按各个电机的启动和停止按钮进行分别启停，当热保护信号动作或紧急制动时电机都会停止。

当入库后计数值到达设定值时，触发满仓报警信号，这时使入库传送带电机停止。

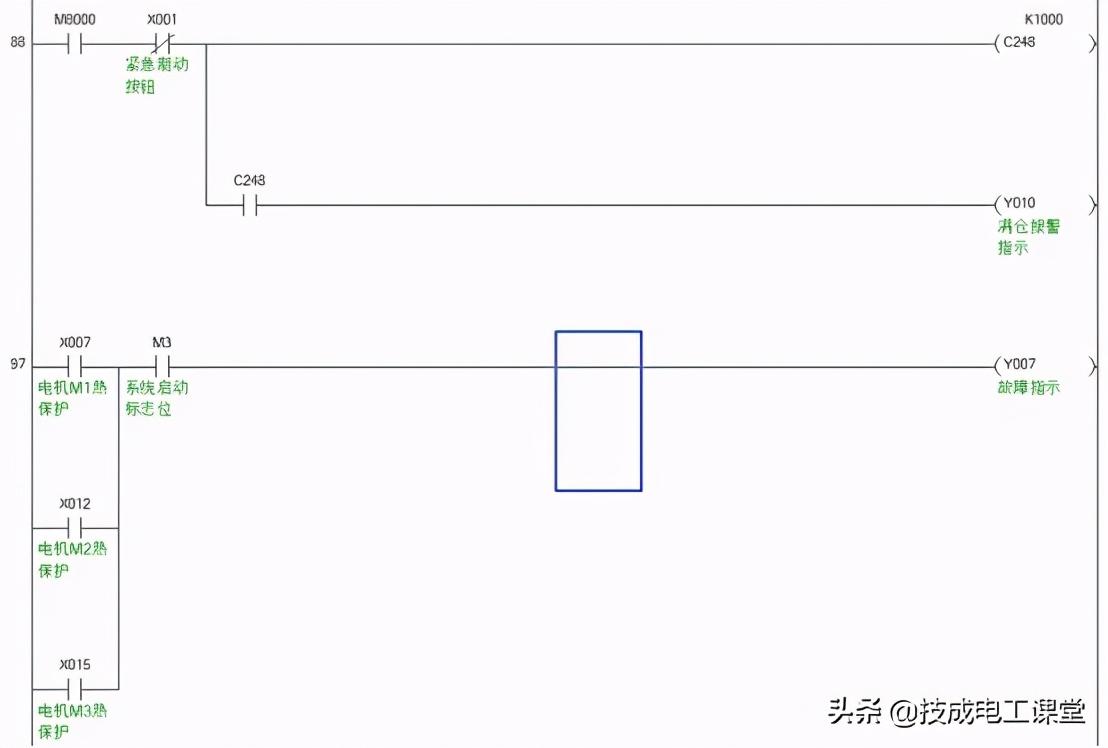

4、写入库计数程序，计数器采用高速计数器C248，C248对应的PLC端子是X3、X4、X5，X3是加计数脉冲输入，我们将X3连接入库口的光电传感器SW1，当SW1检测到产品时，计数器进行加计数，当前值加1，X4是减计数脉冲输入，我们将X4连接出库口的光电传感器SW2，当SW2检测到产品时，计数器进行减计数，当前值减1。

当仓库内的产品达到设定值1000时，C248常开触点接通，输出满仓报警信号。当有任何一个电机出现热保护信号故障时，进行故障指示。

这就是三菱FX3U 半成品的入库和出库传送控制案例，你看懂了吗?

(来源：技成培训网，作者：蔡慧荥，未经授权不得转载，违者必究)
