20道PLC基础指令类例题，你都了解吗？

01 起保停

I0.0接通I0.1断开Q0.0输出，I0.1接通时，Q0.0关断输出，即I0.0为启动按钮I0.1为停止按钮Q0.0为输出；

02 正反转控制

有一正转启动按钮I0.0，一反转启动按钮I0.1，一停止按钮I0.2，正转输出Q0.0，反转输出Q0.1，要互锁；

03 单按钮控制

利用一个按钮控制电机的启动与停止，I0.0第一次接通时Q0.0输出，电机运转，I0.0第二次接通时Q0.0关断输出，电机停止；

04 混合控制

一台电机即可点动控制，也可以长动控制，I0.0为点动按钮I0.1为长动的启动按钮I0.2为长动的停止按钮Q0.0为输出点控制电机运转，两种控制方式之间要有互锁；

05 连锁控制

某设备由两人操作，甲按了启动按钮I0.0，乙按了启动按钮I0.1后Q0.0输出设备才可以启动，两按钮不要求同时按，按钮了停止按钮I0.2后设备停止。

06 顺序控制

每按一次启动按钮启动一台电机，每按一次停止按钮，停掉最后启动的那台电机，按下紧急停止按钮，停止所有的电机，I0.0为启动按钮I0.1为停止按钮I0.2为紧急停止按钮Q0.0----Q0.3为电机控制的输出点；

07 正反转

按下启动按钮I0.0电机正转，机床正向移动，当撞到正向限位开关I0.2时，电机停止，接着反转启动，机床反向移动，当机床撞到反向限位开关I0.3时，电机停止，又正转运行，如此循环，当按下停止按钮I0.1后机床不会马上停止，而是反转到位后才停止，Q0.0为正转输出Q0.1为反转输出；

08 两灯交替闪烁

当按下启动按钮I0.0，Q0.0亮一秒后灭，Q0.1亮2秒，如此循环，当按下停止按钮I0.1，输出停止；

09 小功率电机的星三角控制

一个启动按钮I0.0，一个停止按钮I0.1，一个主输出Q0.0，星形输出Q0.1，三角输出Q0.2，用一个定时器，要互锁；

10 大功率电机的星三角控制

一个启动按钮I0.0，一个停止按钮I0.1，一个主输出Q0.0，星形输出Q0.1，三角输出Q0.2，用两个定时器，一个启动延时用，一个是星形转三角时延时0.2秒用，要加互锁；

11 延时启动延时停止

按下启动按钮I0.0延时3秒电机启动，按下停止按钮I0.1延时5秒电机停止，电机控制输出点为Q0.0；

12 延时自动关断

按下启动按钮I0.0，Q0.0输出，30秒后Q0.0输出停止，任意时刻按下停止按钮I0.1，Q0.0立即停止输出；

13 五台电机顺序启动逆序停止

按下启动按钮I0.0，第一台电机启动Q0.0输出，每过5秒启动一台电机，直至五台电机全部启动，当按下停止按钮I0.1，停掉最后启动的那台电机，每过5秒停止一台，直至五台电机全部停止，任意时刻按下停止按钮都可以停掉最后启动的那台电机；

14 控制方式选择

有一个选择按钮I0.0，按一下时电机可点动控制，按5秒时为长动控制，按10秒时为启动后延时自动停止，I0.1为启动按钮，I0.2为停止按钮，Q0.0为输出控制点，切换选择方式时Q0.0必须是输出0；

15 做一个计时程序

统计设备的运行时间，能显示时，分，秒，用计数器做；

16 做自动正反转

按下启动按钮I0.0，电机正转运行，2分钟后停止2秒，后反转2分钟停2秒，如此循环，按下停止按钮I0.1后电机停止运转，Q0.0为正转输出，Q0.1为反转输出；

17 计数程序

例如有一台冲床在冲垫片，要对所冲的垫片进行计数，即冲床的滑块下滑一次，接近感应开关动作，计数器计数，计够数后自动停机，要冲下一批产品时，必须对计数器进行复位;

18 用计数器配合定时器使用

例如机床运行500小时后需更换某个易损零件或换机油等，这时某个指示灯点亮，或触摸屏给出一条提示，但我们所用的定时器的定时时长是有限的，最长也不到一小时，所以要配合计数器使用即可解决此问题；

19 顺序控制

一台气缸控制的机械手有上，下，左，右，夹紧和松开6个动作，这6个动作的执行是顺序执行的，程序要有手动调试模式，半自动模式和全自动模式，回原点模式，输入分配;I0.0启动按钮，I0.1停止按钮，I0.2回原点模式选择，I0.3手动模式，I0.4半自动模式，I0.5全自动模式，I0.6上限位，I0.7下限位，I1.0左限位，I1.1右限位，I1.2夹紧，I1.3松开，I1.4手动上移，I1.5手动下移，I1.6左行，I1.7右行，I2.0夹紧，I2.1松开，输出分配：Q0.0上移，Q0.1下移，Q0.2左行，Q0.3右行，Q0.4夹紧，Q0.5松开；

20 顺序控制的分支与汇合

例如排钻有4个机头，可同时钻4个孔，设备面板上有4个选择开关，某个机头使用与否可以选择，每个机头都有上下两个限位开关，当工作平台到位后，所选择的排钻下行钻孔，撞到下限位开关后上行，碰到上限位开关后停止，若有某个机头的上限位开关没动作，设备的工作平台就不能移动，输入输出可自行设计分配；

转发是最大的鼓励！谢谢您的支持！

小贴士

PLC专属资料： 含有从入门到高级所有PLC学习资料（三菱/西门子/欧姆龙） ，电气经典18本大全书，历年电气考试真题、电气必备实训仿真软件、电气自动化行业各类型技术手册！

免责声明：本文转自网络，版权归原作者所有，如涉及作品版权问题，请及时与我们联系删除，谢谢！

如何获取 电气热门资料？

操作指引如下！

木工排钻#木工机械

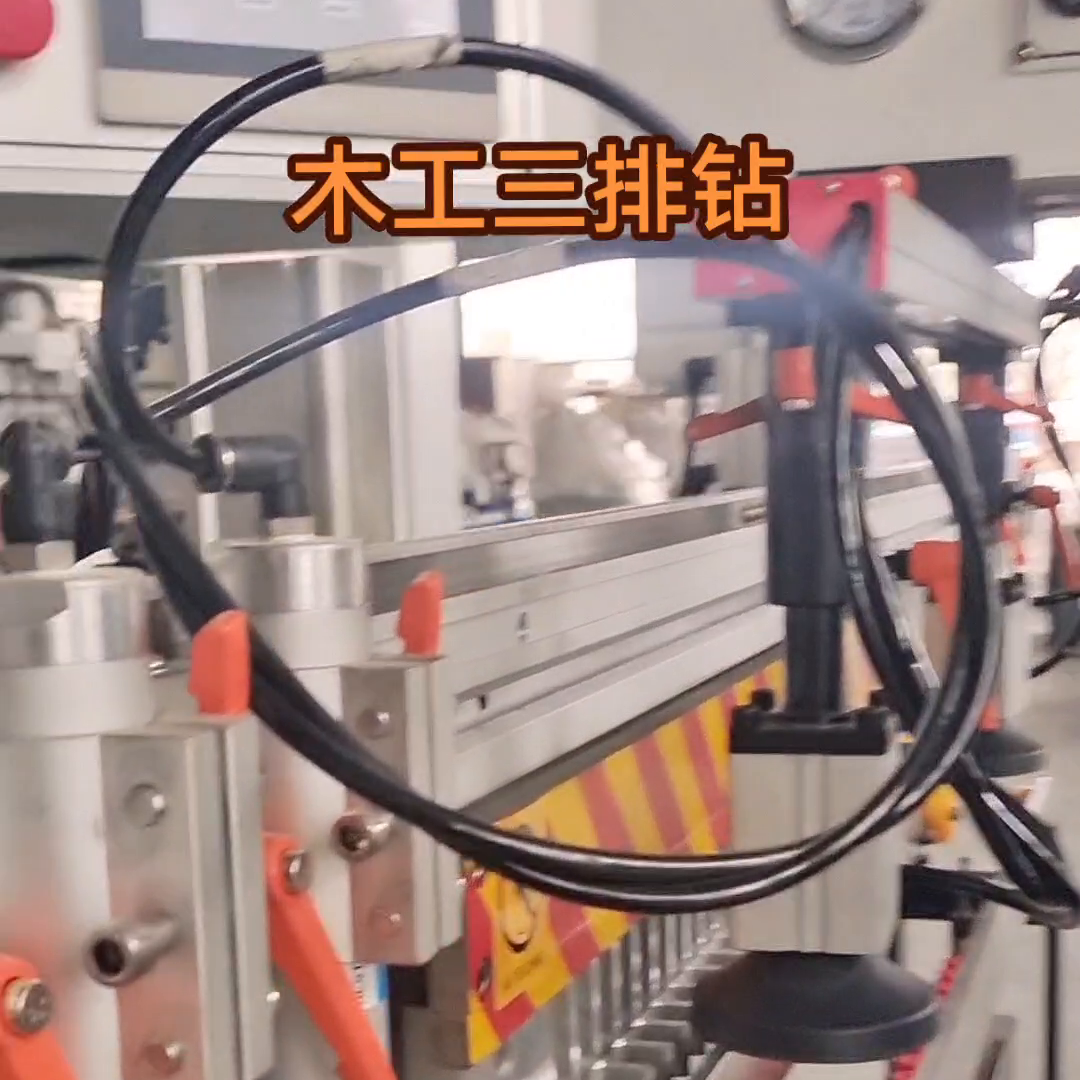

木工三排钻。大家好！今天给大家介绍一下木工三排钻的操作。三排钻是PLC控制触摸屏操作，操作面板可以中英文切换。我们现在切换在中文界面操作。

首先，我们来介绍一下各部分的功能。这里四个档位开关，分别控制压料架的4个定位气缸。压料架2.5米长，支持大板定位。4个开关控制定位气缸的伸缩。

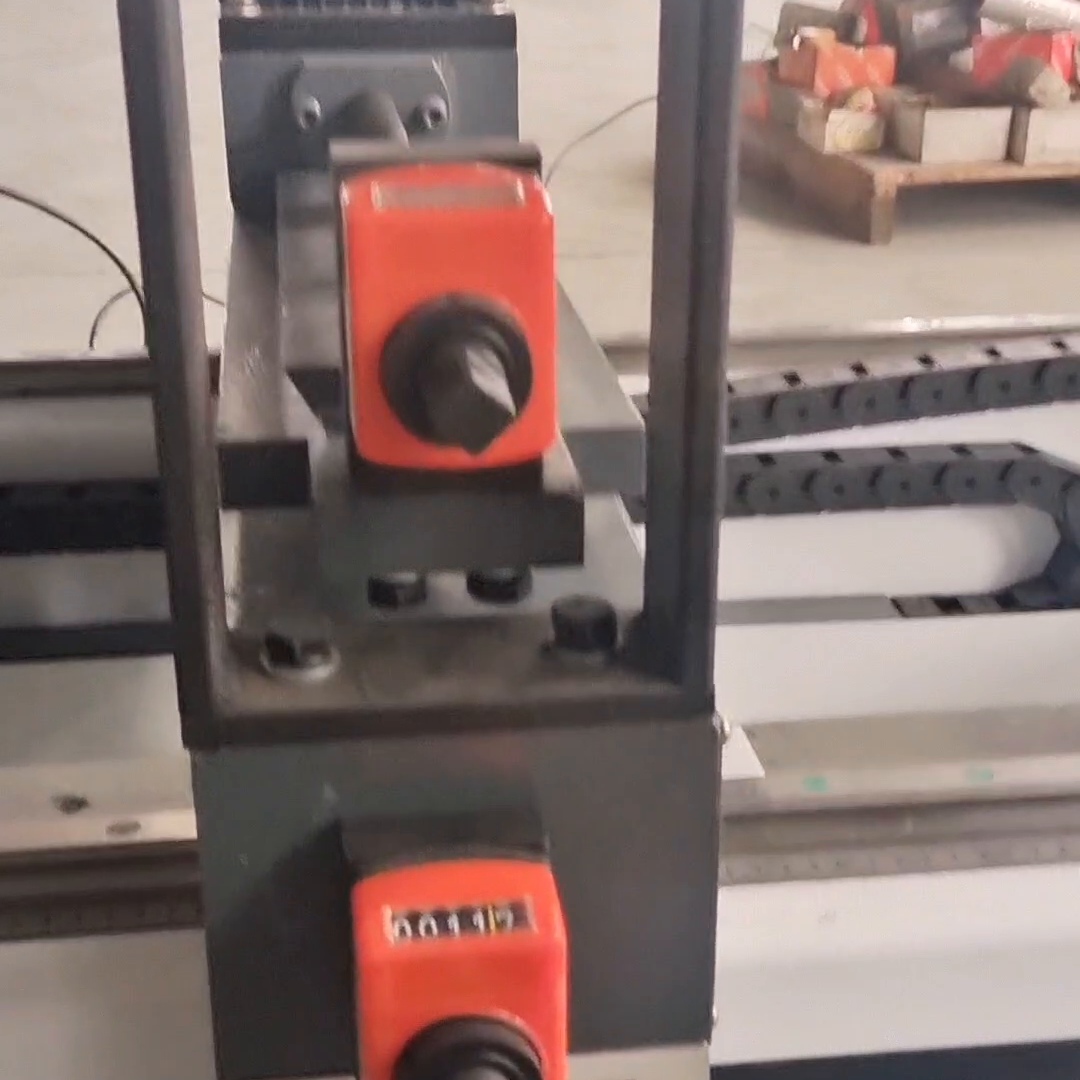

接下来我们介绍一下立钻的操作。这个开关是锁紧和松开。立钻锁紧，反之掰在松开上，粒钻也可以移动。掰在锁紧上，我们可以先校一下刀，档位开关是上升还有下降，也就是钻头的工作深度，还有钻头退回关闭吸合。移动立钻调整位置，调节定位块的位置，锁紧。现在我们拿一块板子进行试机，将板子放好放到压力架，安装好钻头调整好位置。在操作面板这里，选择上需要动作的转盘，同时选择一步，然后踩下脚踏开关，机器就工作了。这样就完成了三合一钻孔的动作。
