PLC控制电路板的接线讲解

大家好，我是电气电子技术，欢迎大家的浏览和关注。

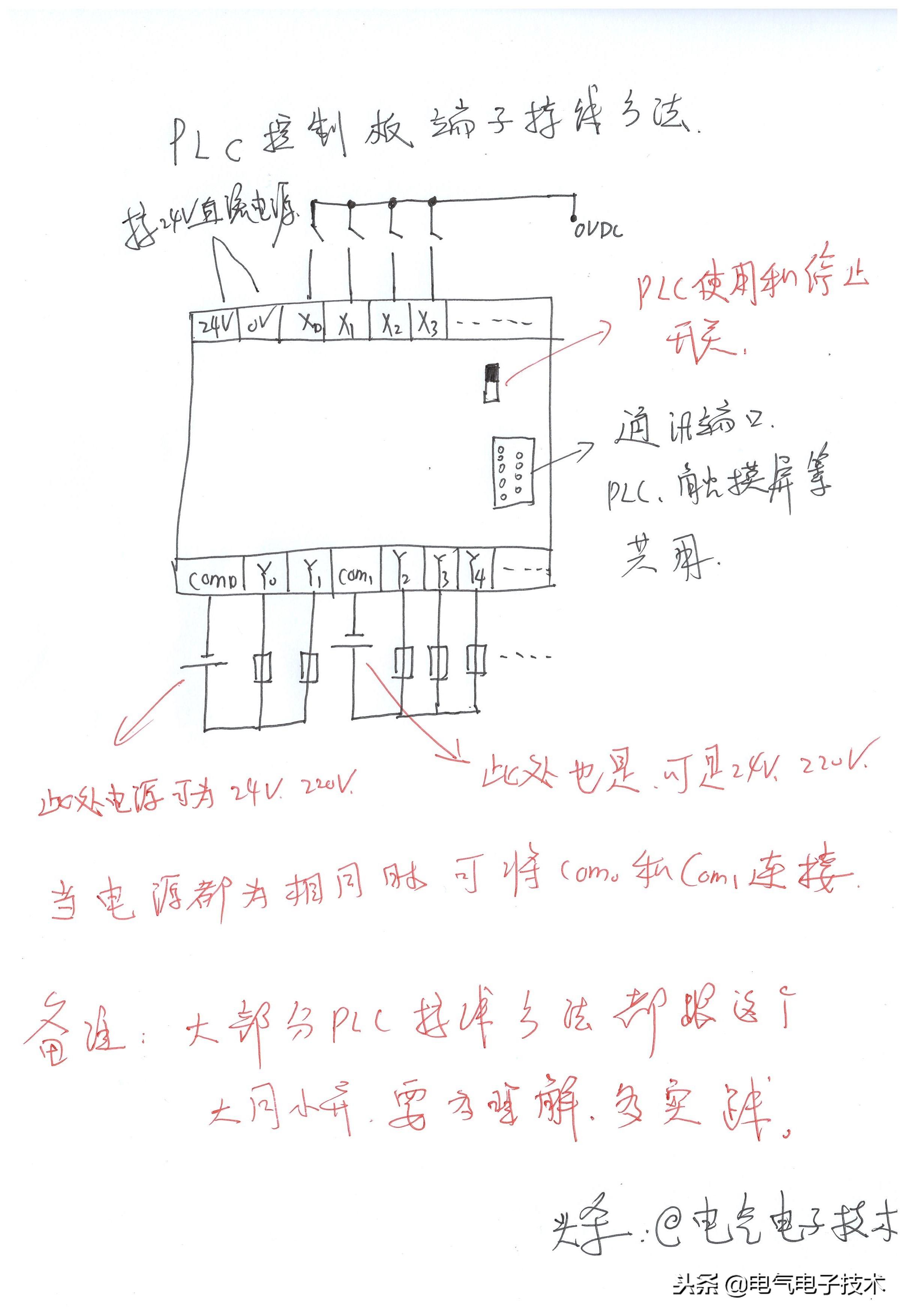

这次我们讲解的PLC控制电路板的基本接线。这是初学PLC的基础。

另外，我想说的是，大部分的PLC接线都是大同小异，不管型号的。像三菱、欧姆龙、永宏PLC、海为、信捷、台达、西门子、松下等，外部接线也是大同小异，用我们乡下的话就是，“一里通，百里明”。

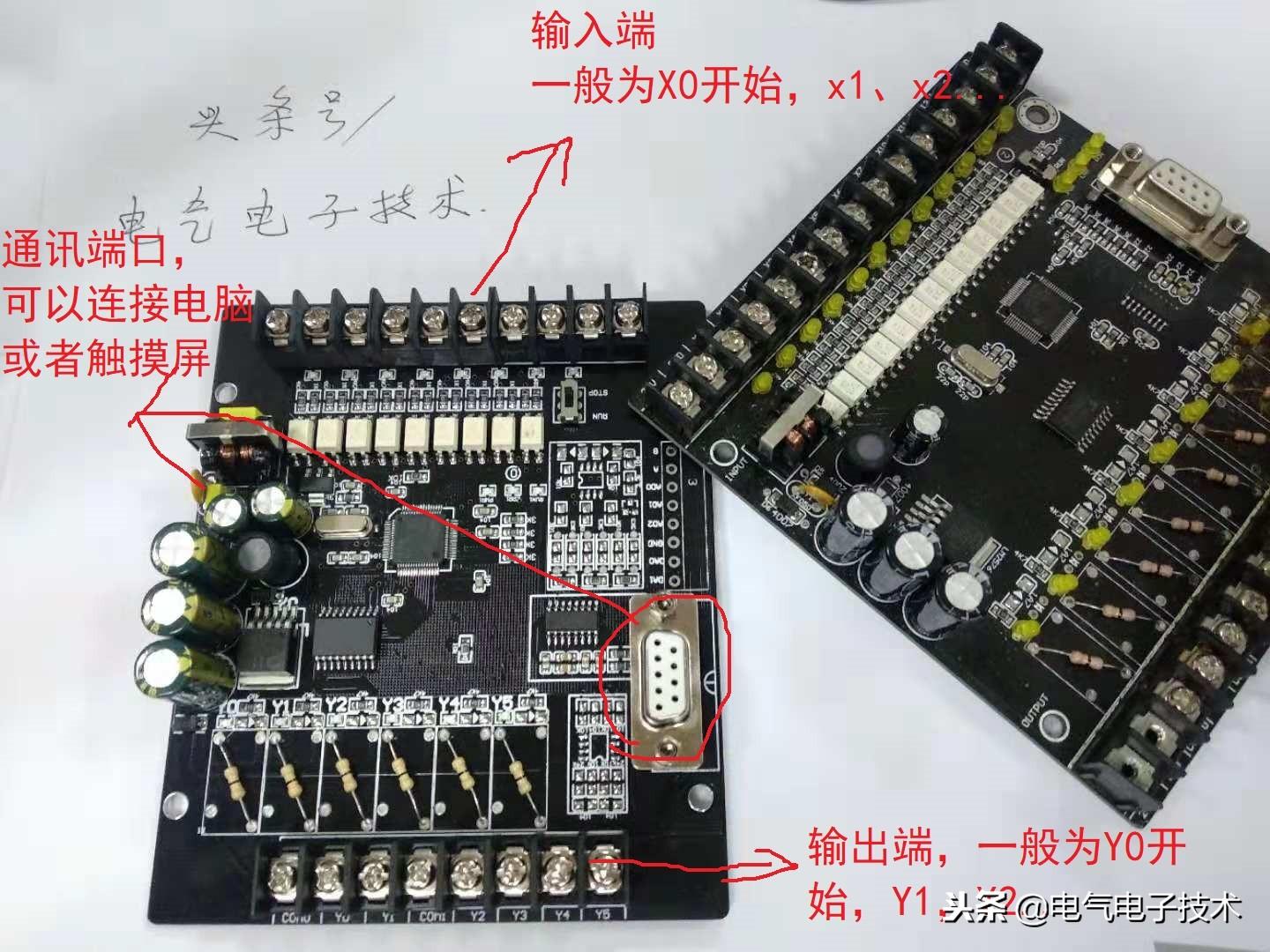

这是PLC一般的控制板，说白了，就是普通电路板，只不过它可以输入我们指定的程序。

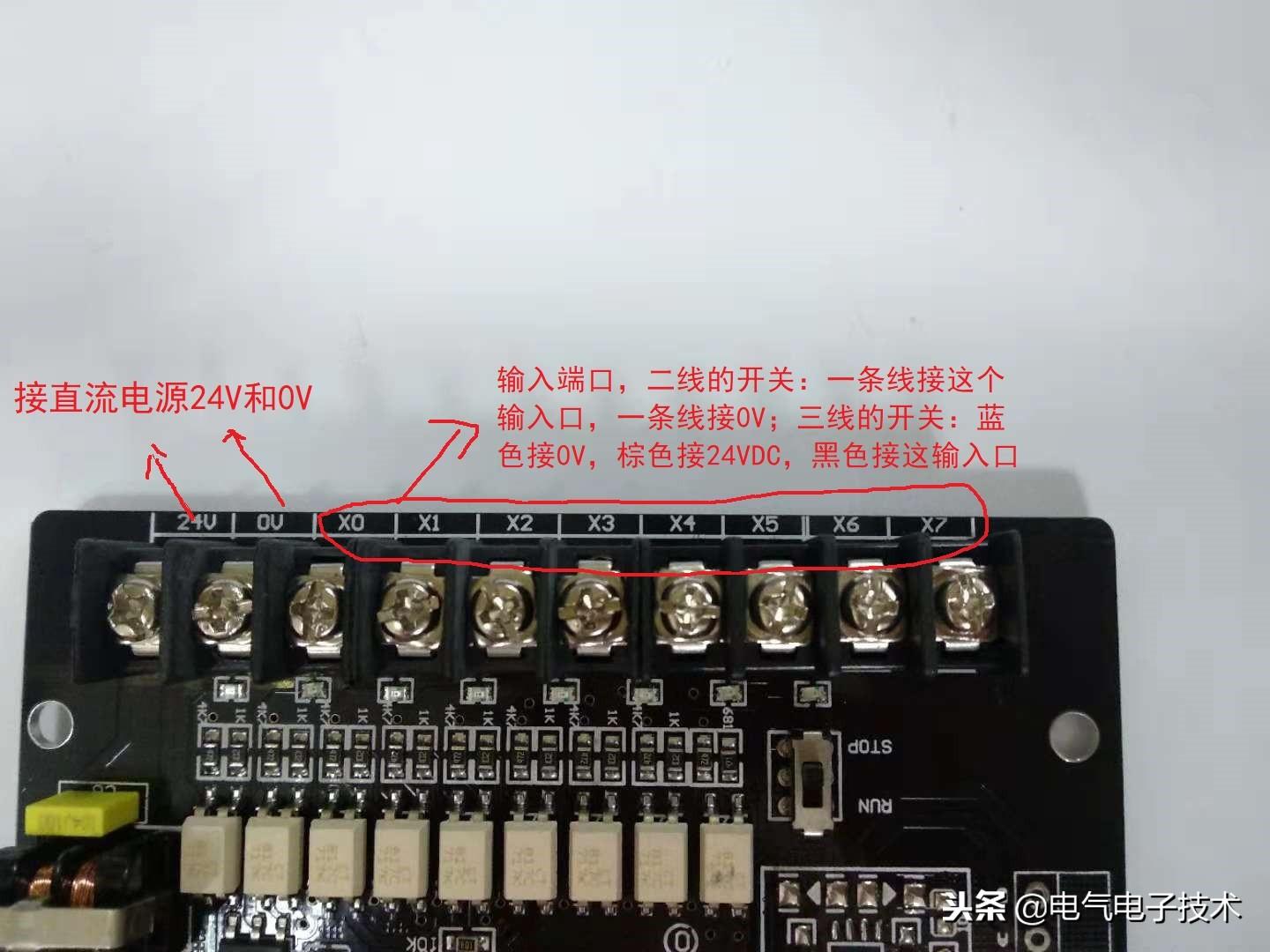

输入端，一般接按钮开关、接近开关、行程开关等元件：

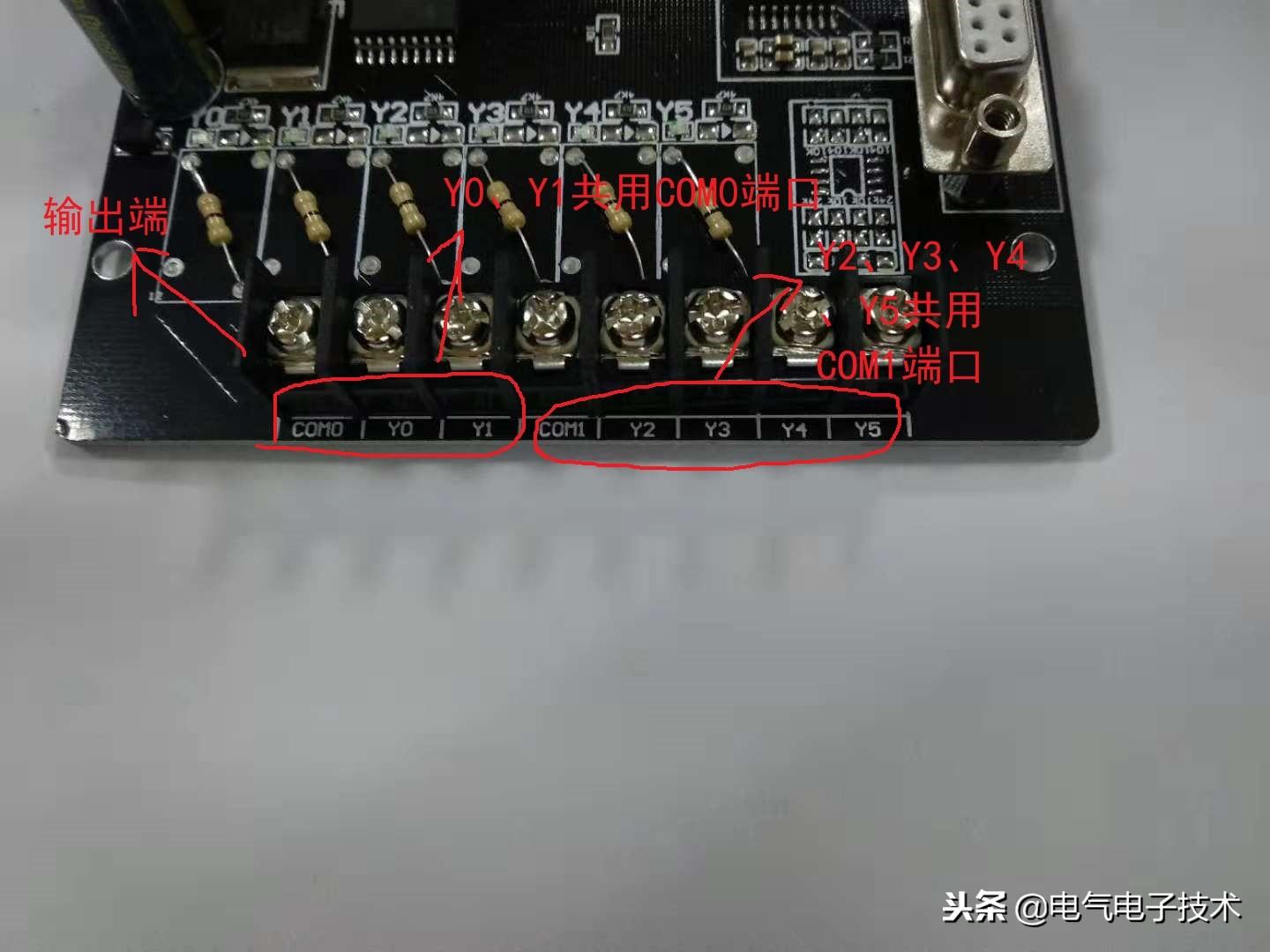

输出端口，一般是接气缸电磁阀、油缸电磁阀、电机、中间继电器等元件：

要注意的是，小电流直接接输出端，大电流（像电机、液压电磁阀等）要用中间继电器或者中间继电器板过渡，即小电流控制大电流。

另外，输出端如果有不同的电压，也要通过中间继电器将电流电压进行有效区分。达到我们控制不同的电压电件的目的。

感谢《今日头条》给我们这么好的平台，让我们将知识得到普及和学习，让信息产生价值。

#三菱FXPLC结构及接线#三菱plc编程#plc编程入门#欧姆龙自动化

东莞凭良远程职业培训学校三菱FXPLC结构及接线。

这是一个三菱FXPLC，从它的侧面可以看到铭牌，这里可以看到三菱的标志，这个model就是三菱的型号，PLC的型号。这里的FX 3U就是FX 3U系列的PLC，像FX系列的PLC有3U，还有2N、EM、ES等等。

这是说明16代表它有16个点，也就是PLC的输入和输出点一共有16个点，旁边这个MT代表它是晶体管的。目前PLC主要分有晶体管和继电器型的，晶体管型的PLC输出类型是晶体管的，晶体管的PLC可以输出形式经济经济经济管的。

经济管有个特点就是可以产生高频，可以发高速脉冲，也就是使用MT的PLC是可以直接使用它本体上的输出点来进行高速脉冲的输出。
