PLC学习很难？那是你没有找对方法！西门子300进阶教程

资深工程师分享：S7-300编程方法，90%电气人都已收藏

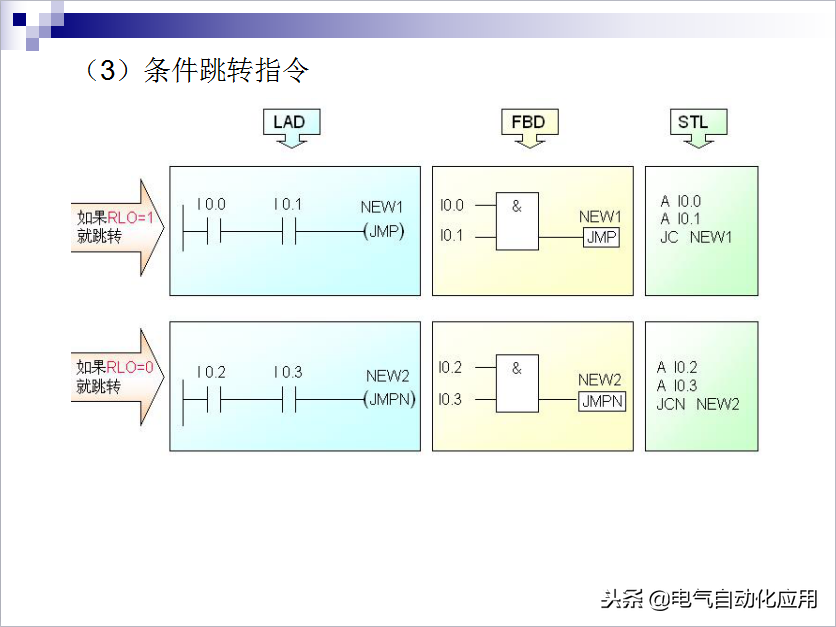

编程语言种类很多，各有各的优势，语句表和指令表类似，是编程语言的一种，在PLC中应用比较普遍，也是一种高级编程语言，PLC中语句表、梯形图、SCL等编程语言的特点：

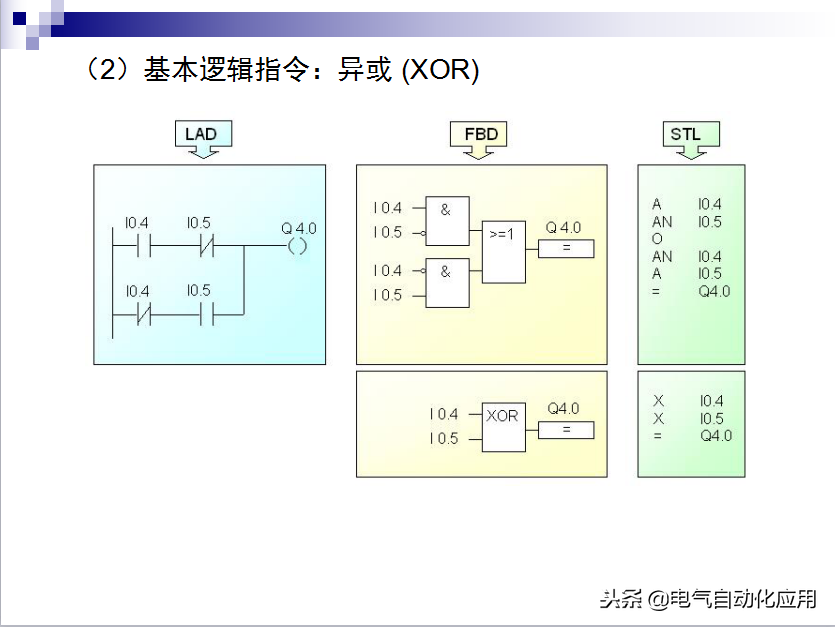

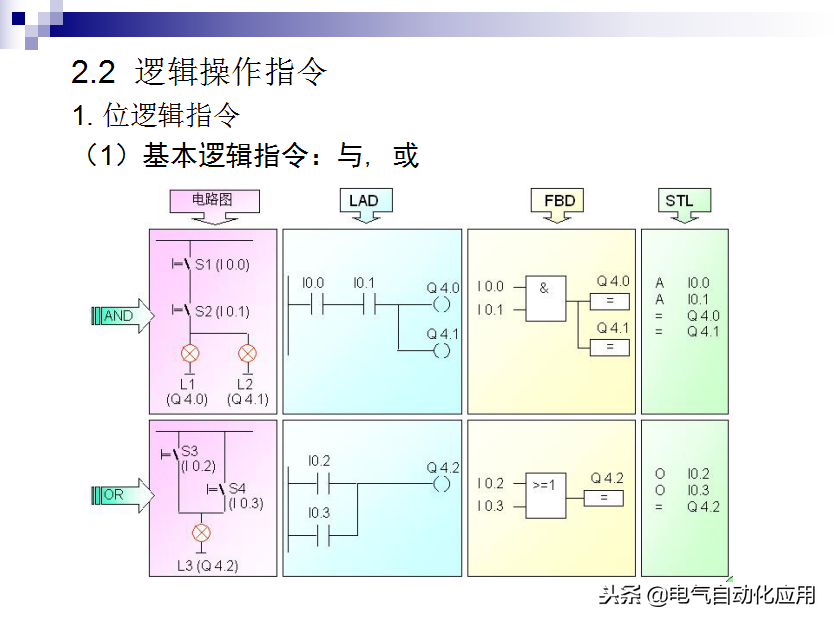

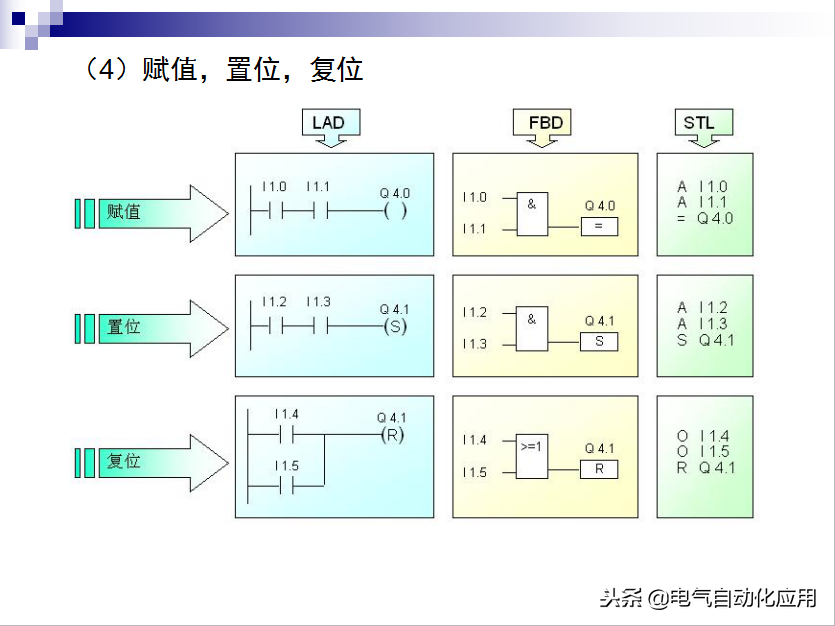

顺序功能图（SFC－Seauential Fuction Chart）梯形图（LAD－LAdder Diagram）语句表（STL－STatement List）功能块图（FBD－Function Block Diagram）结构化文本（ST－Structured Text）

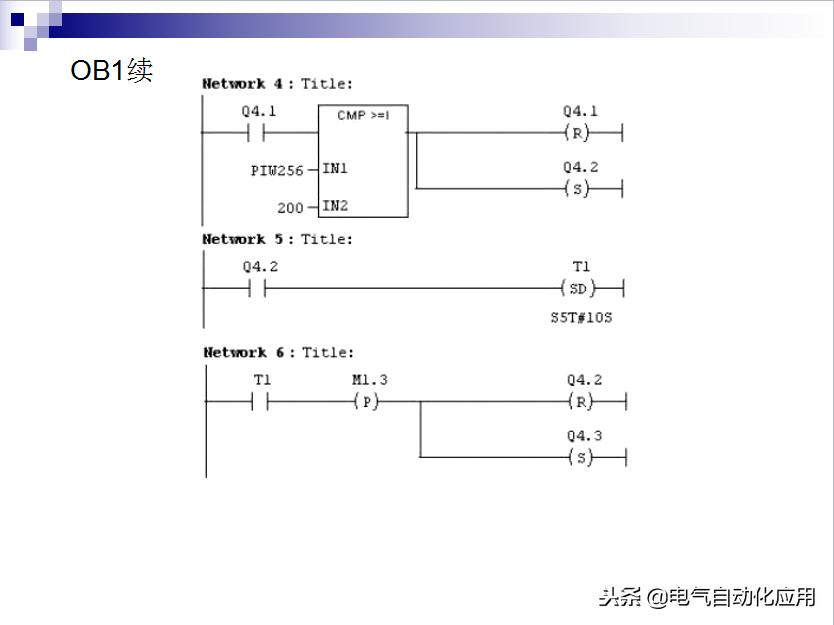

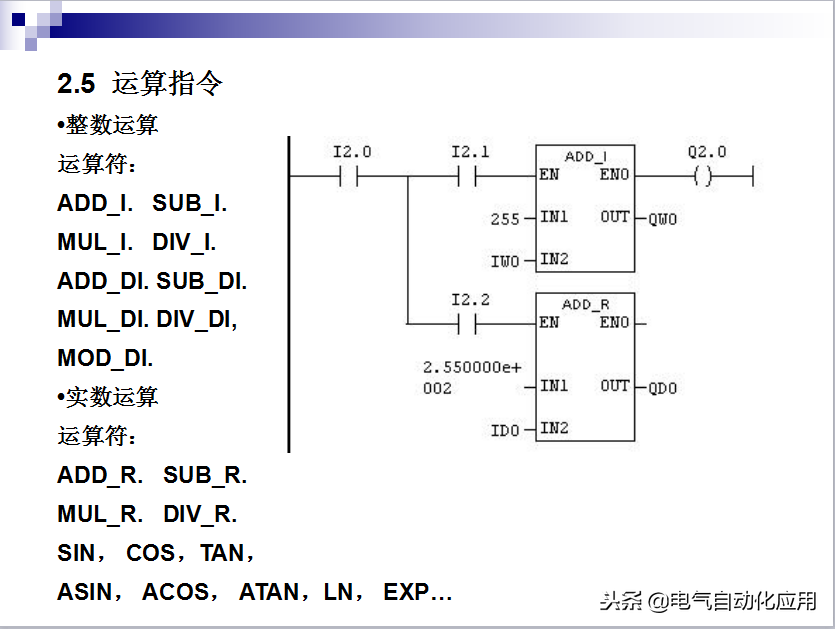

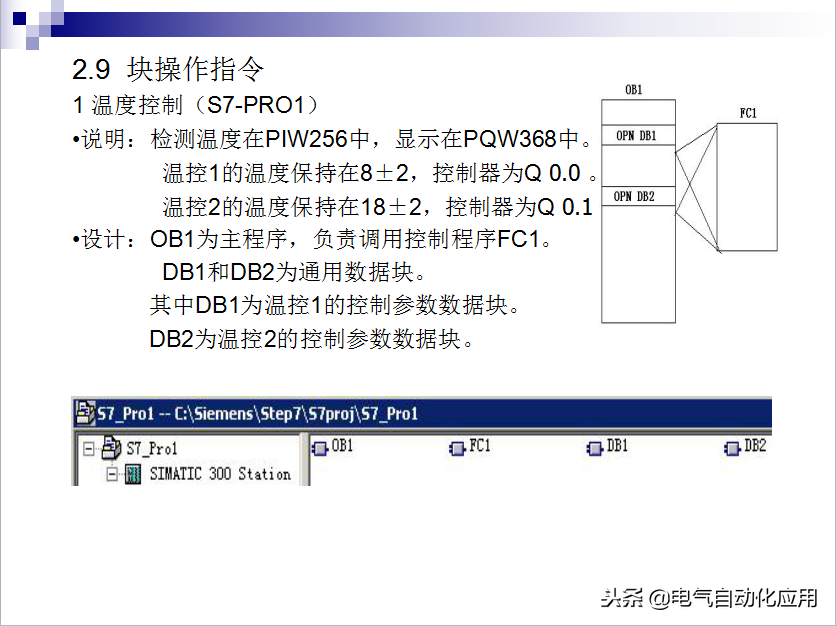

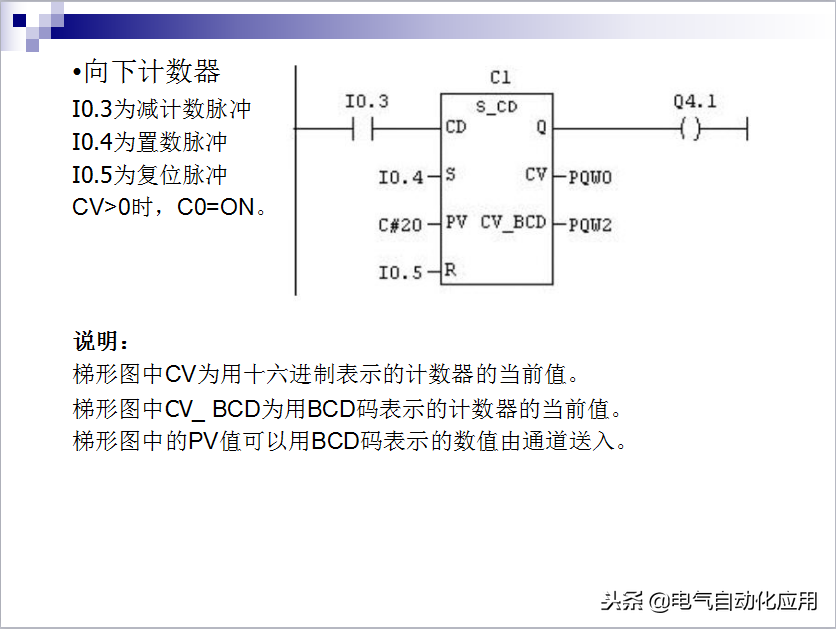

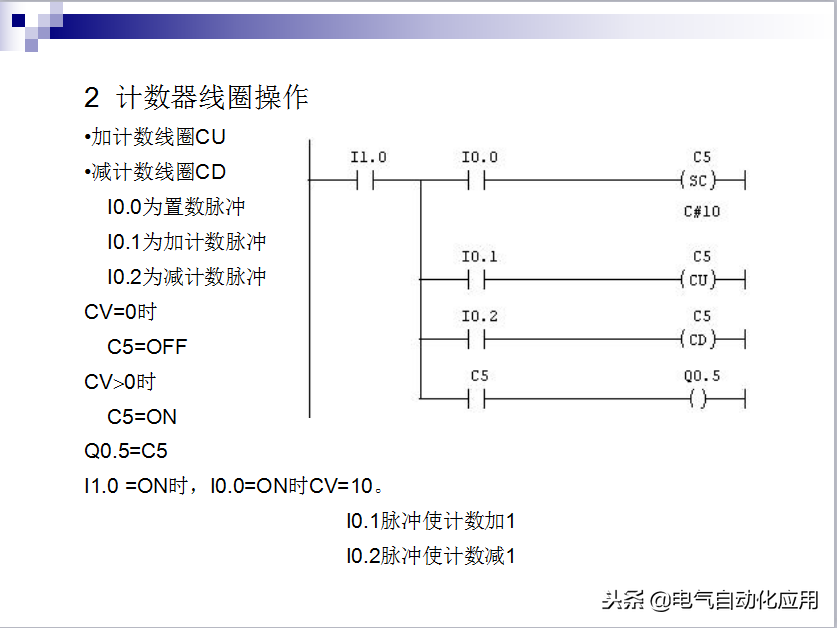

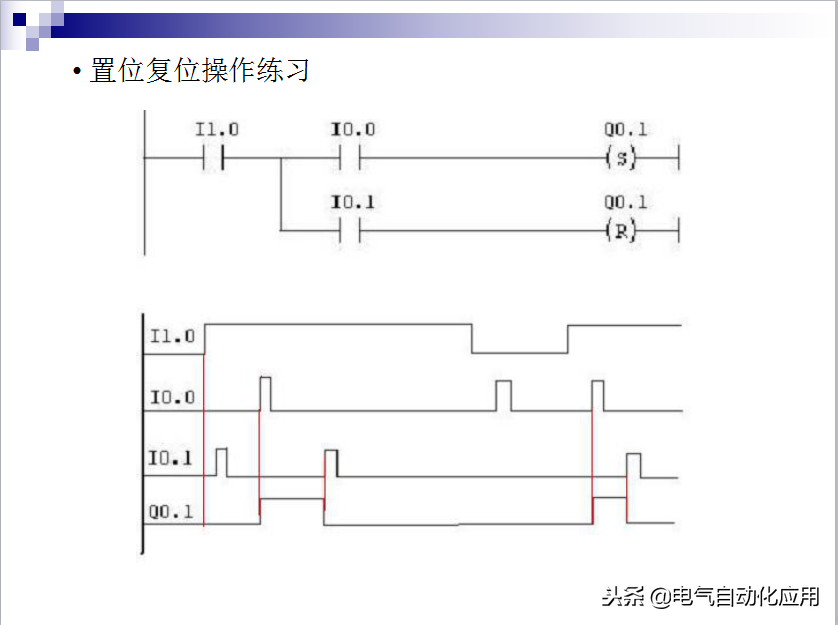

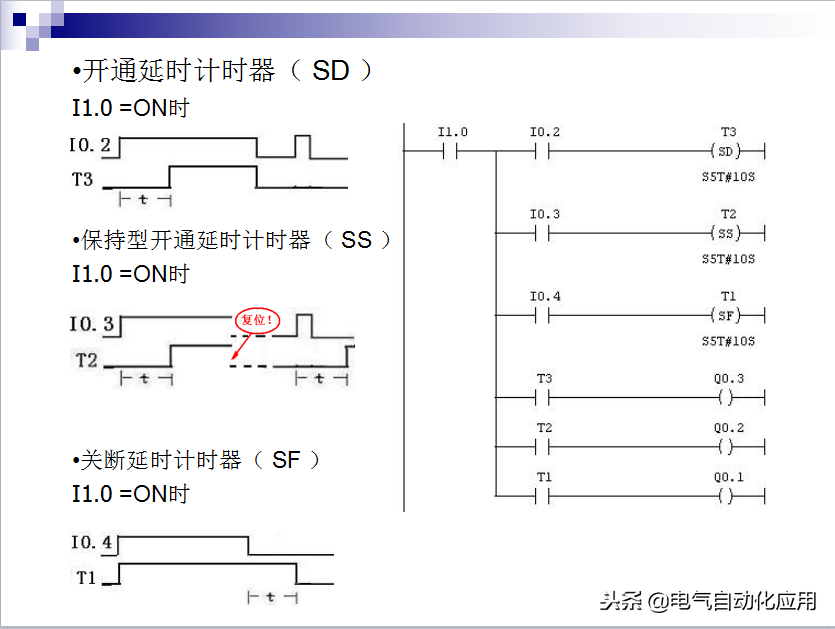

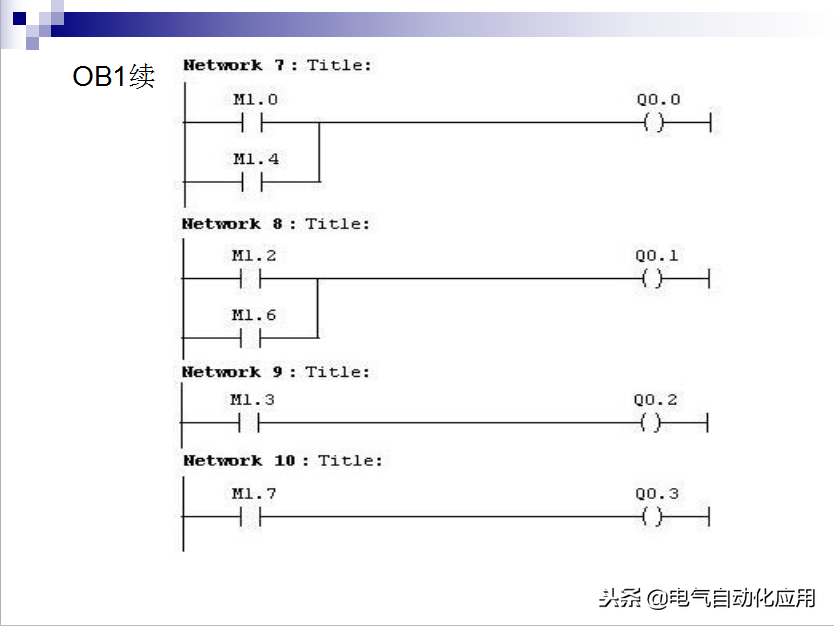

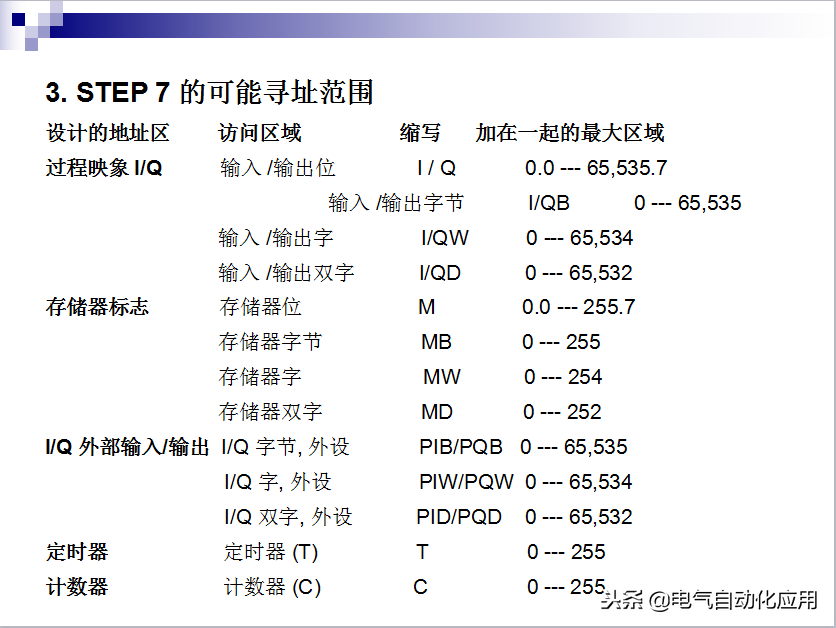

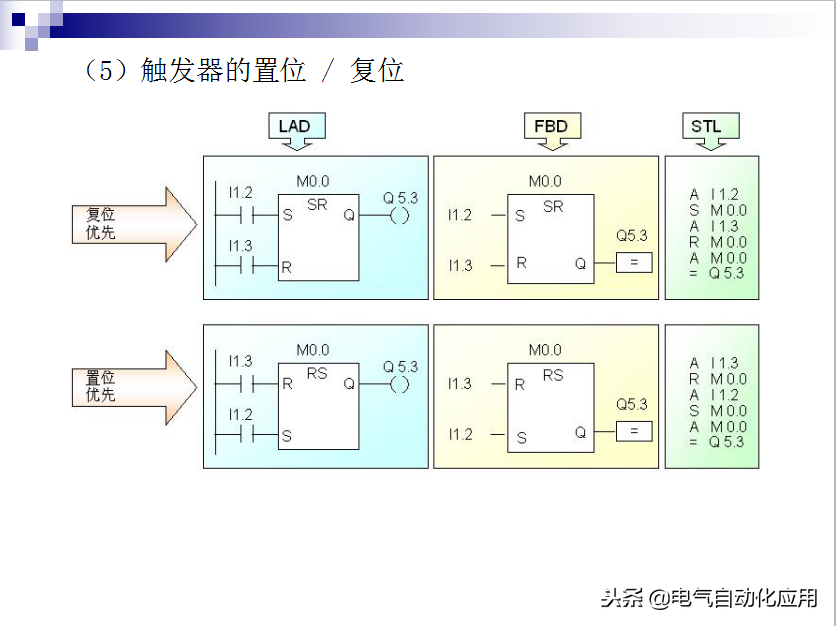

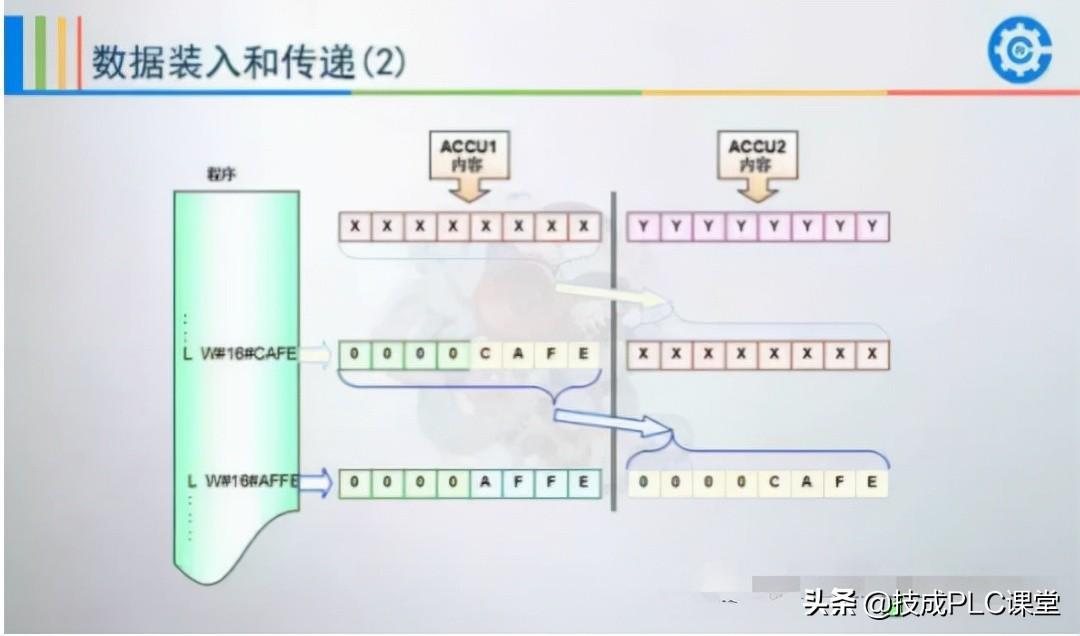

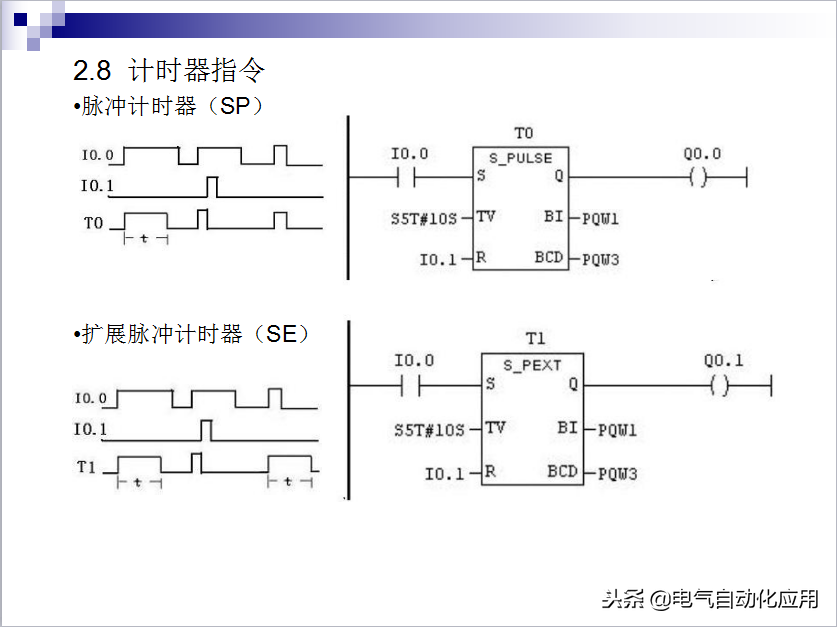

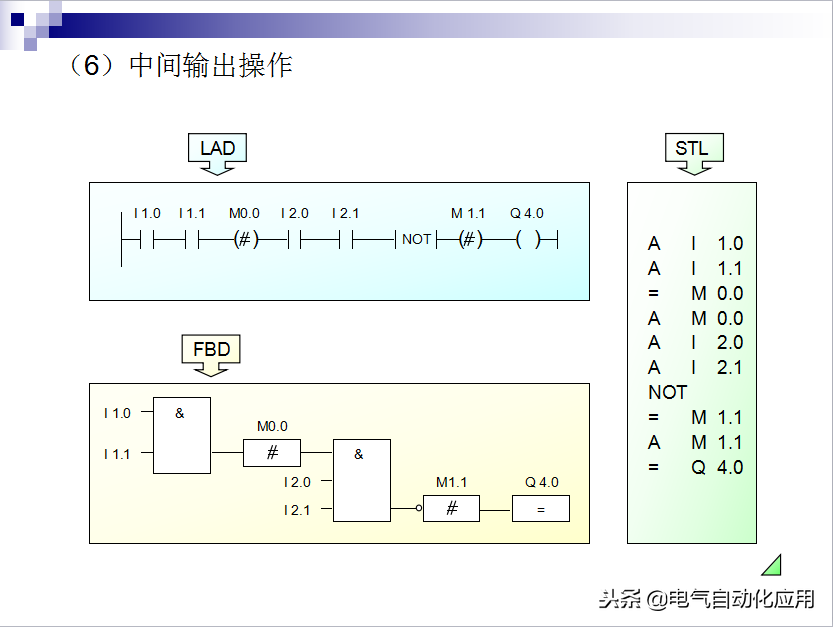

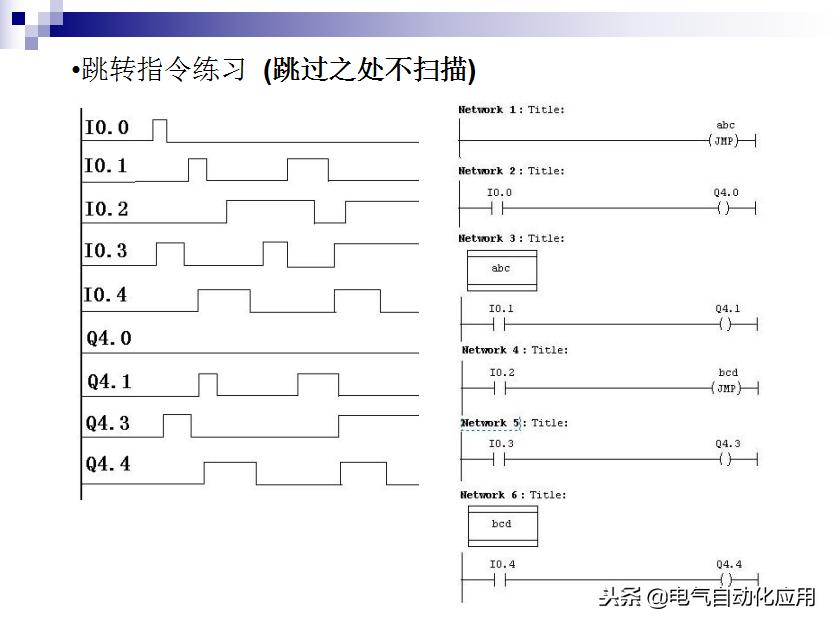

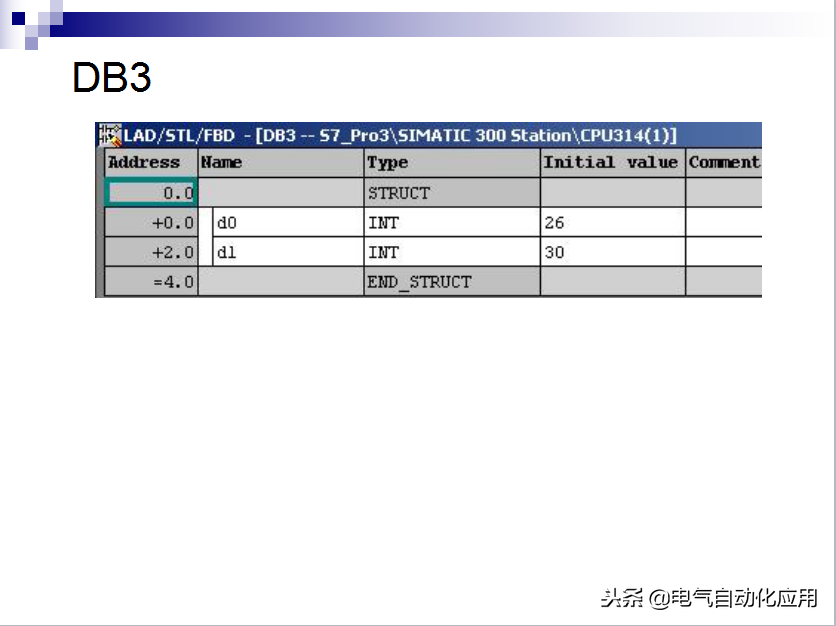

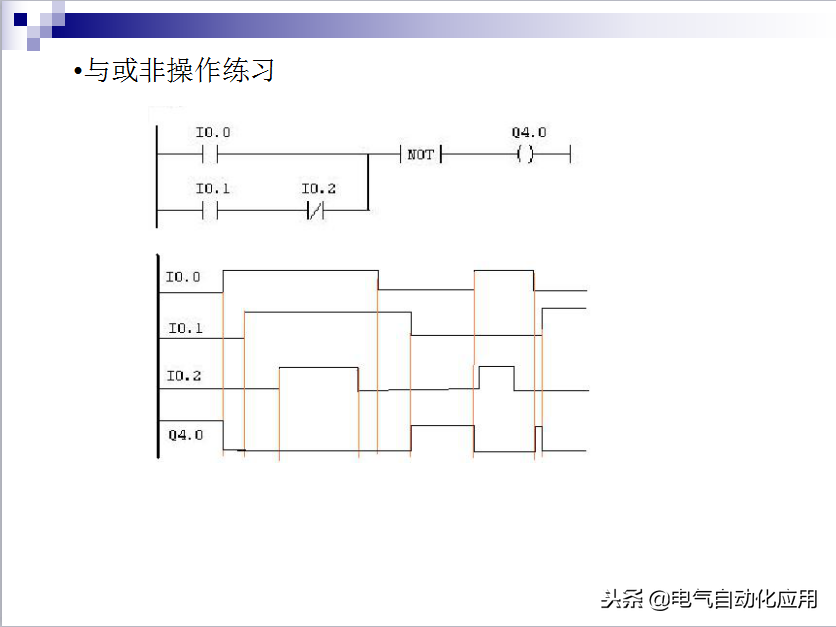

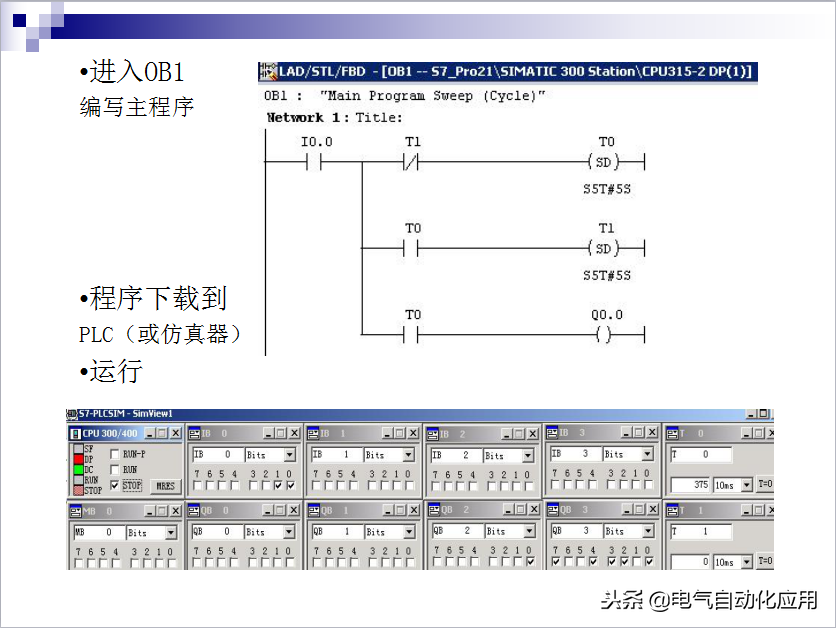

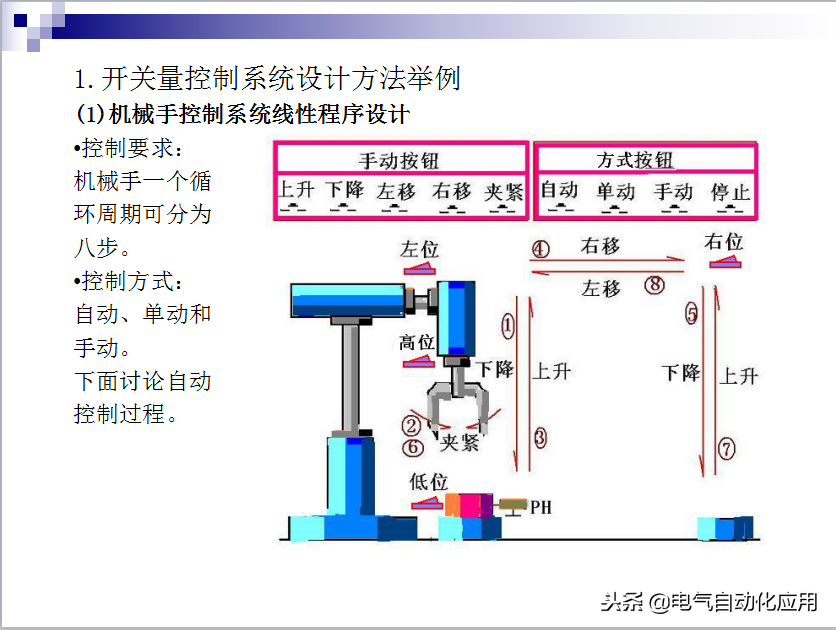

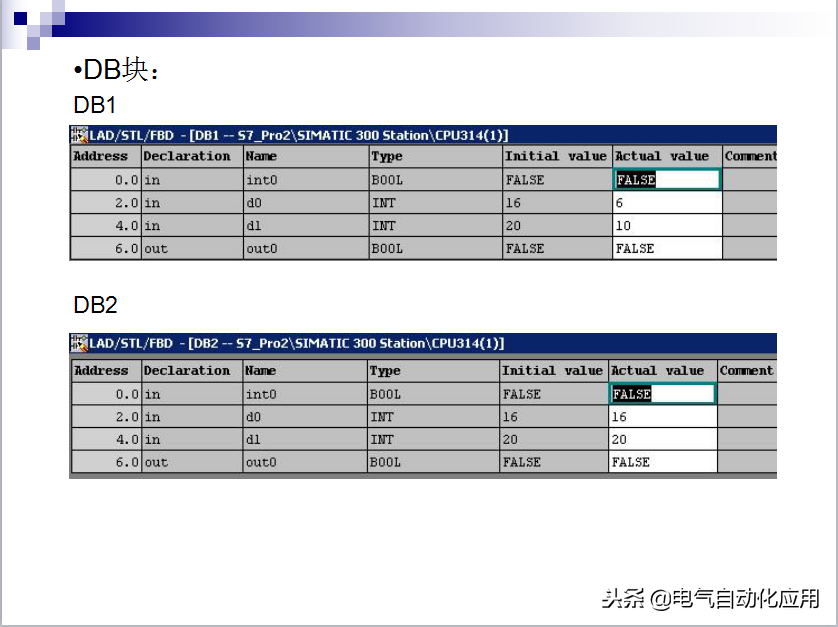

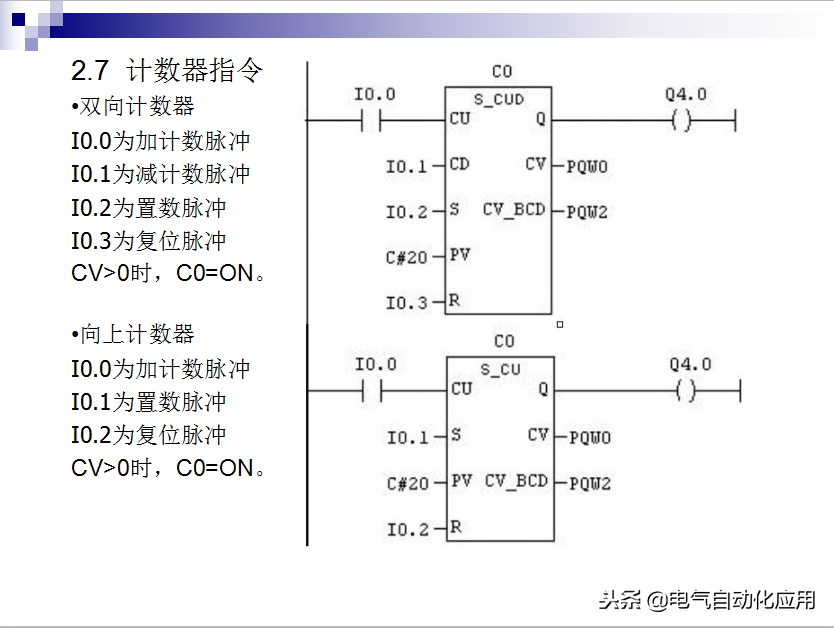

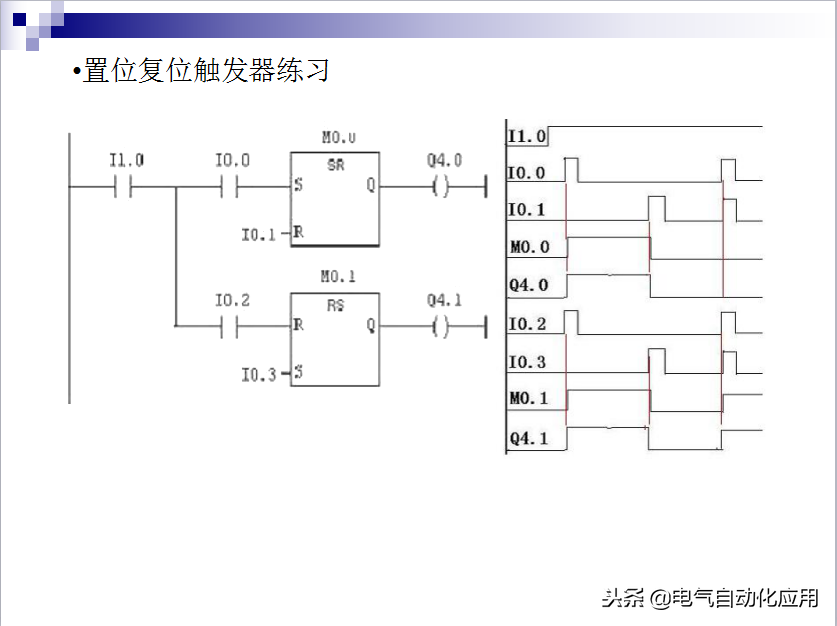

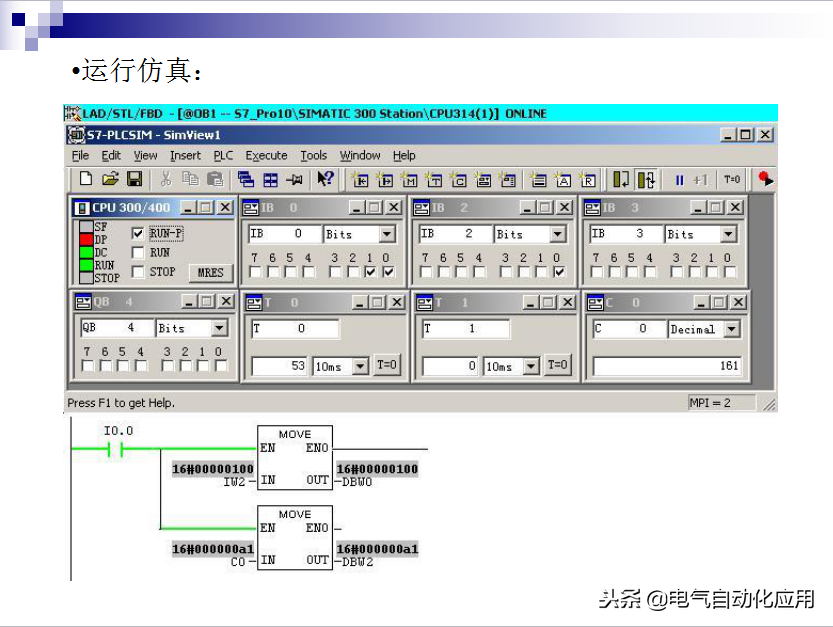

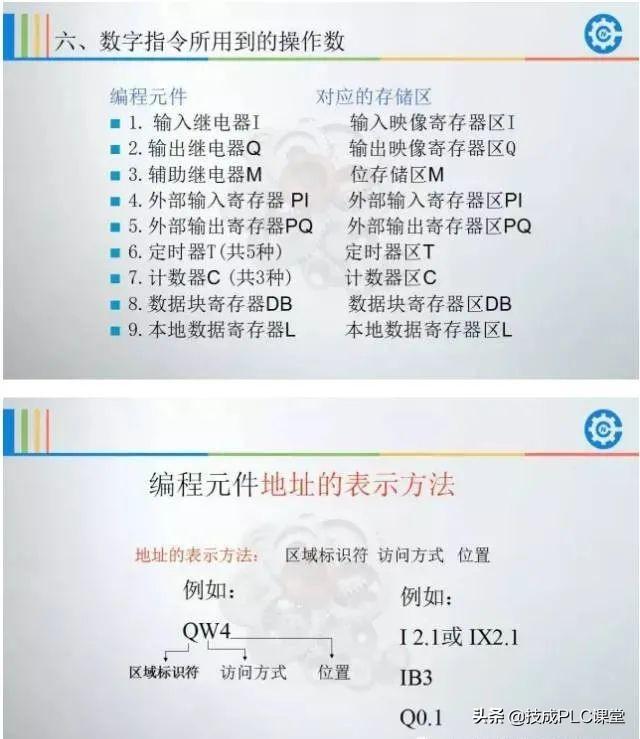

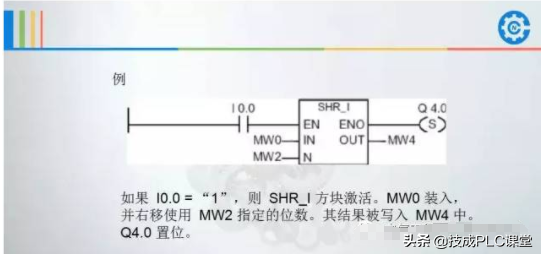

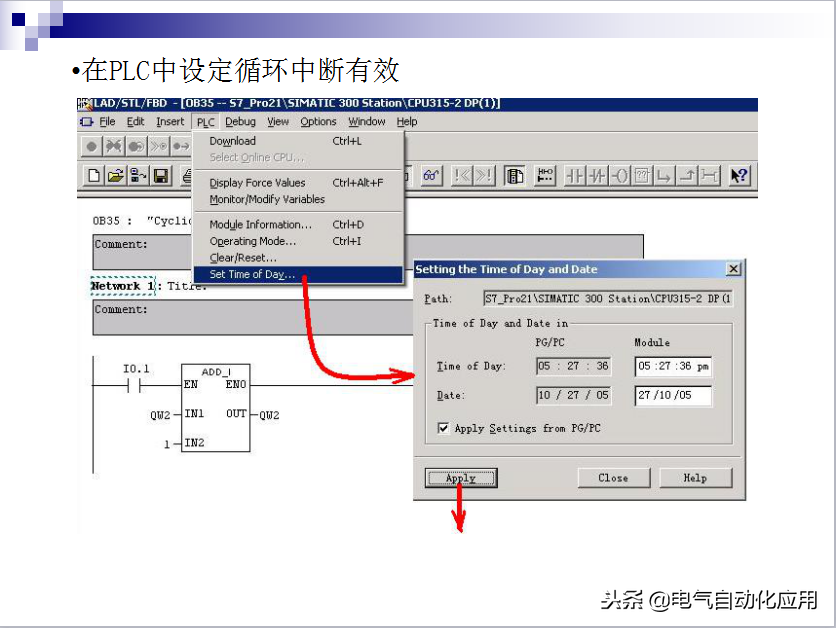

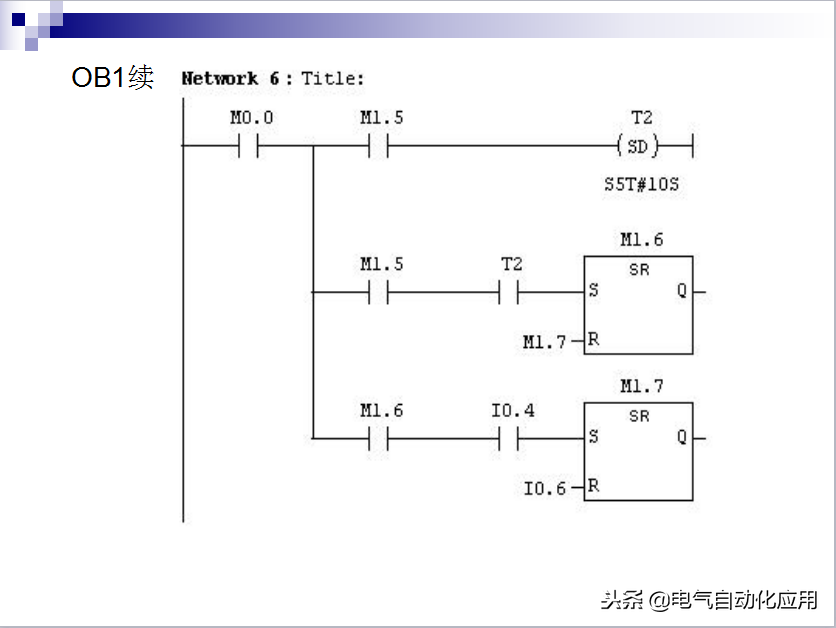

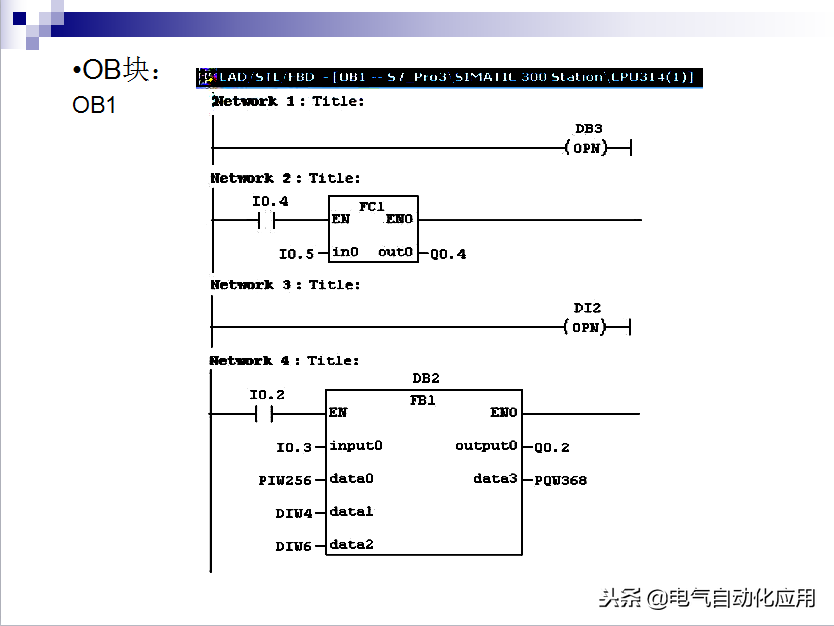

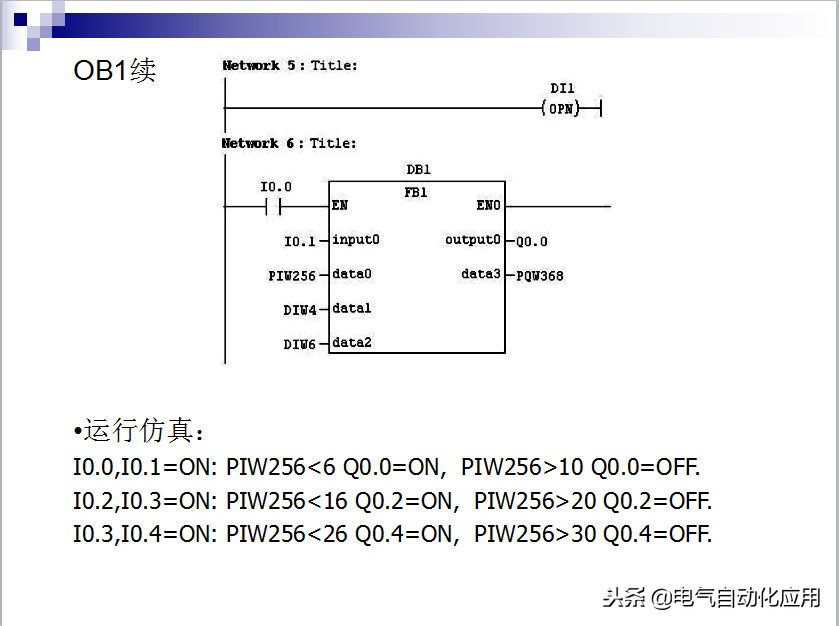

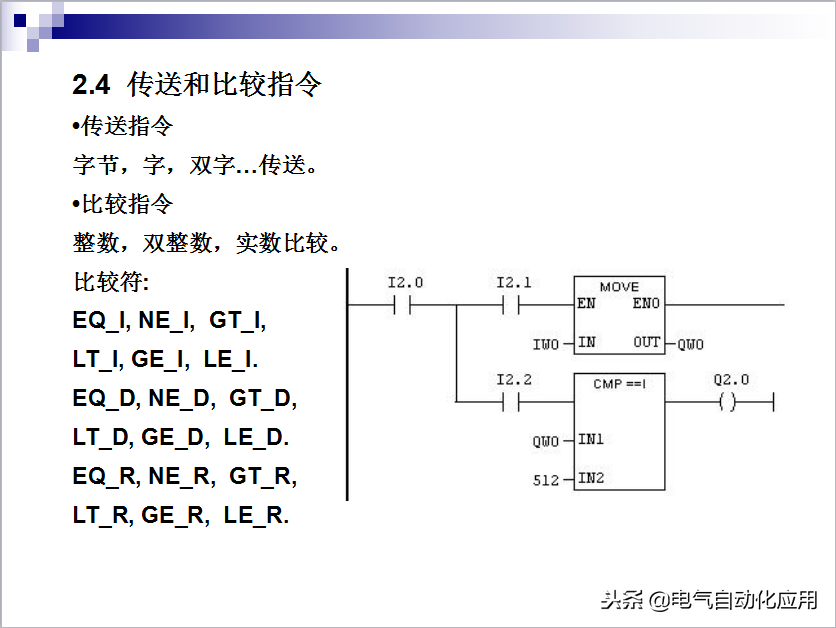

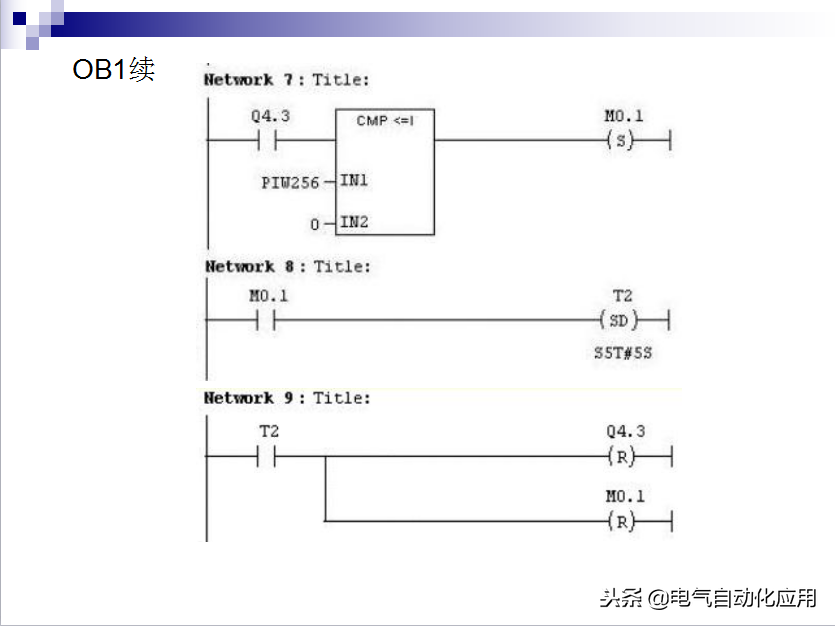

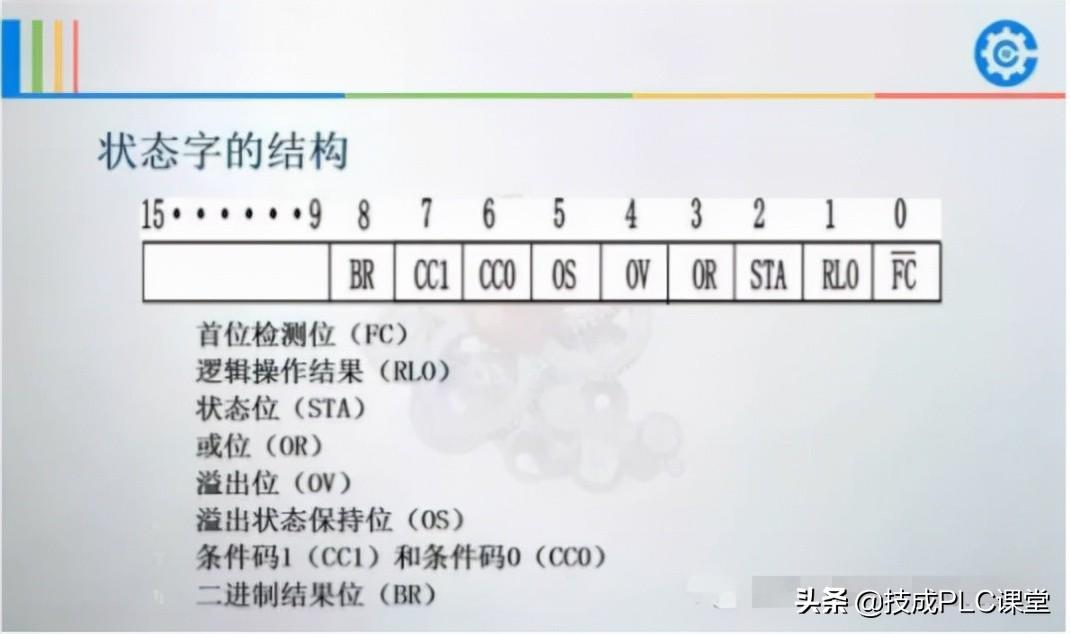

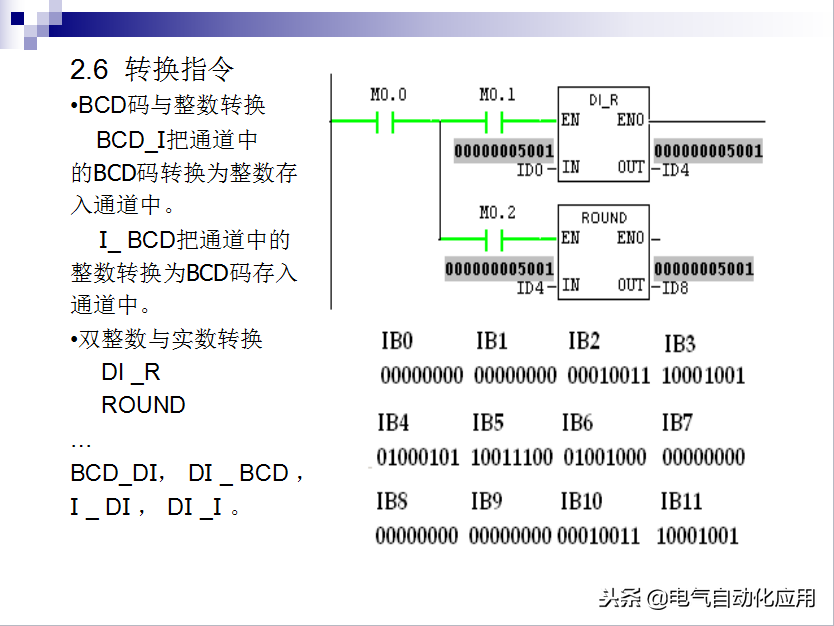

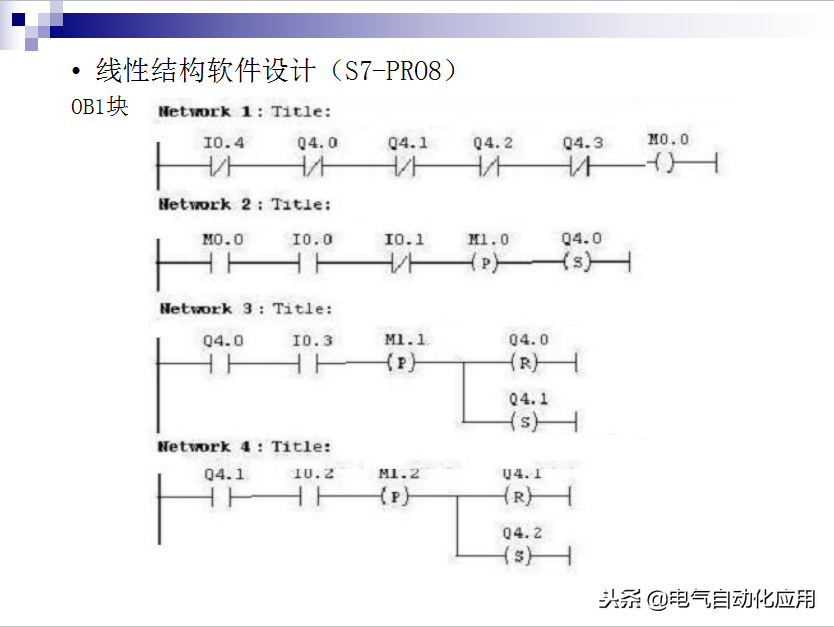

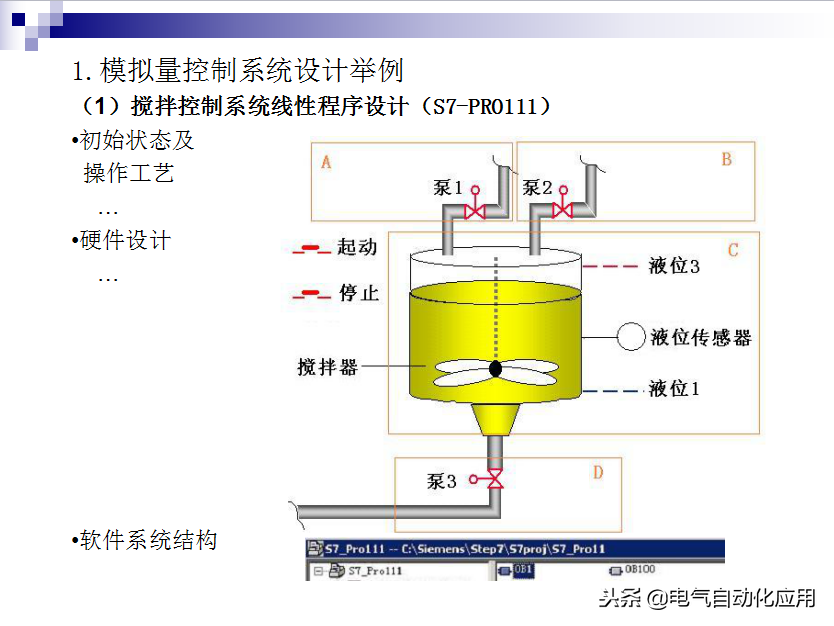

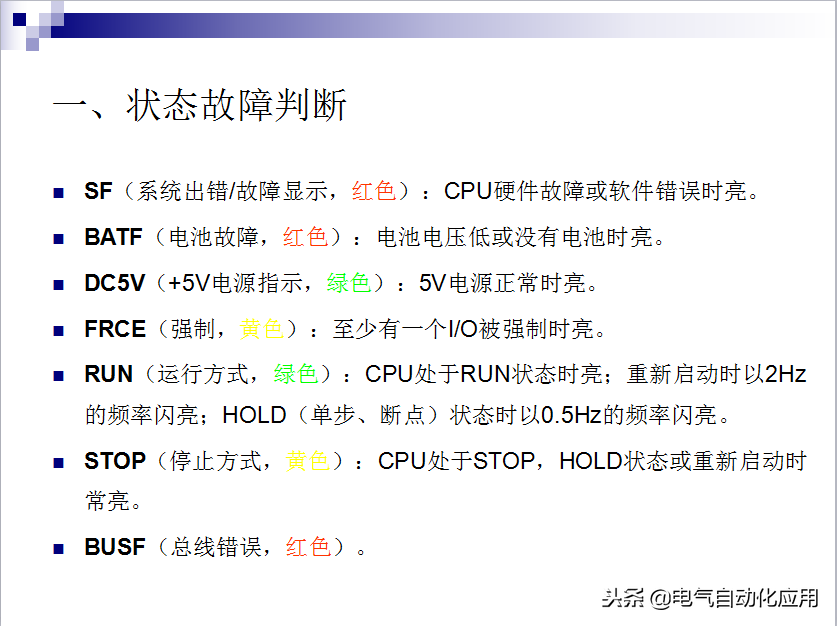

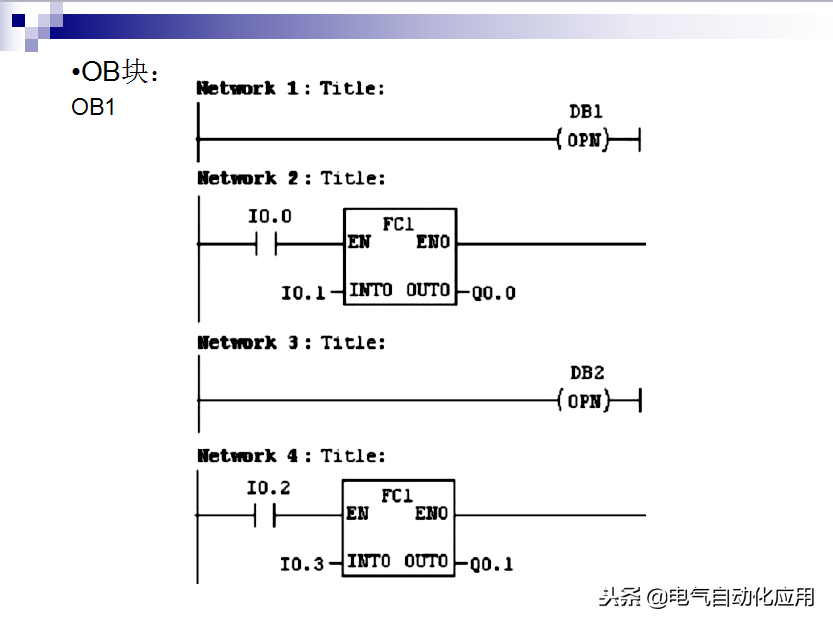

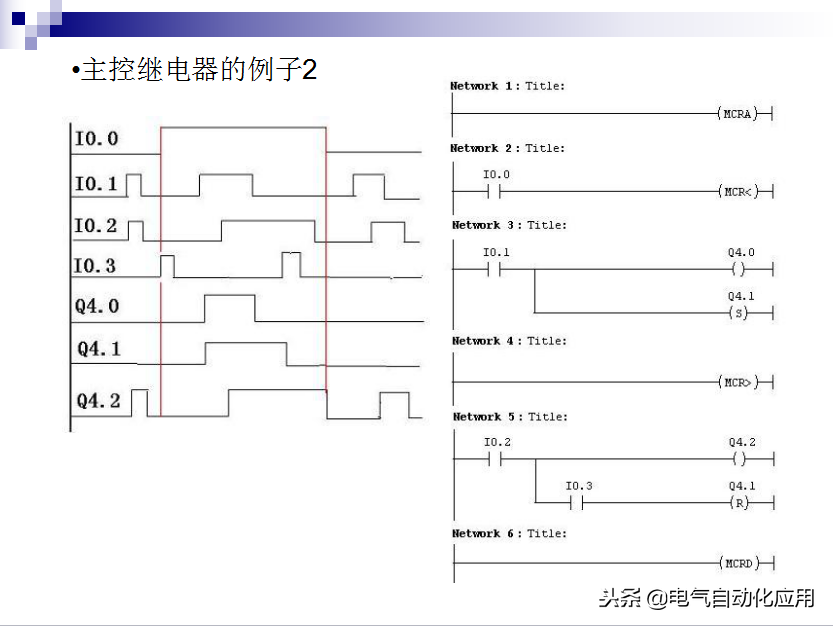

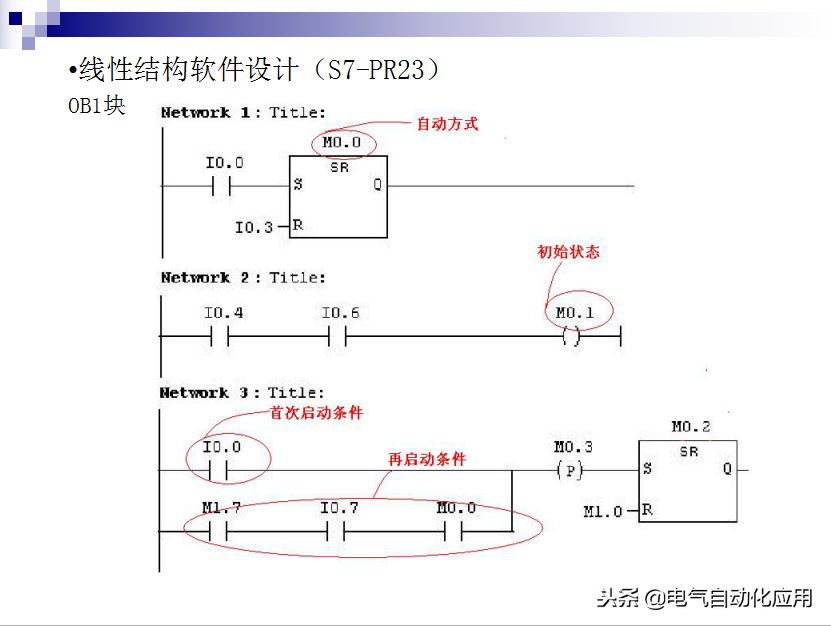

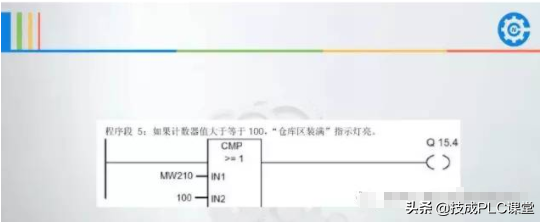

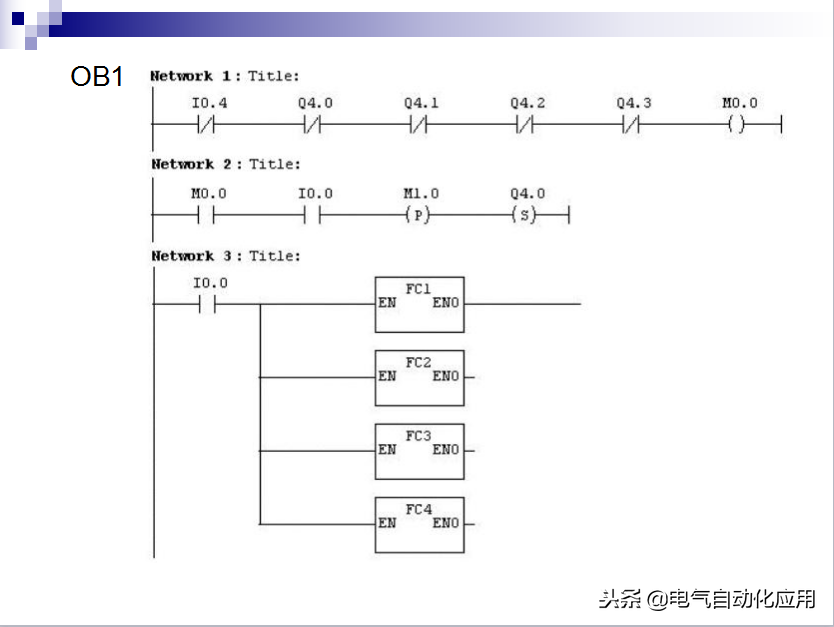

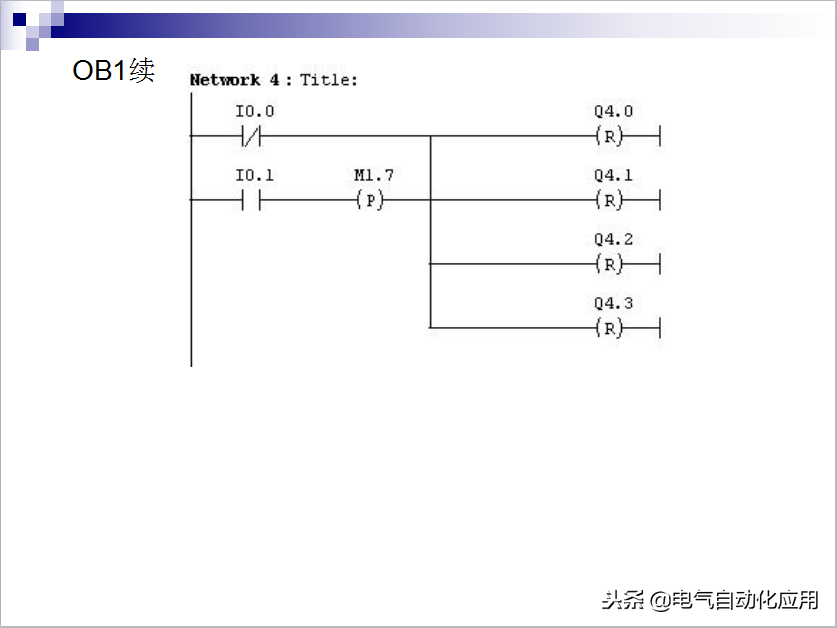

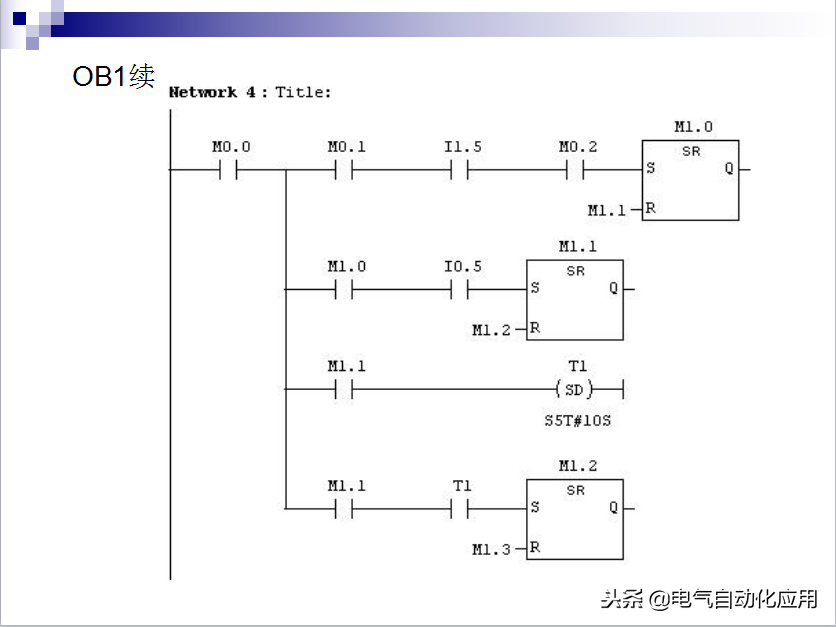

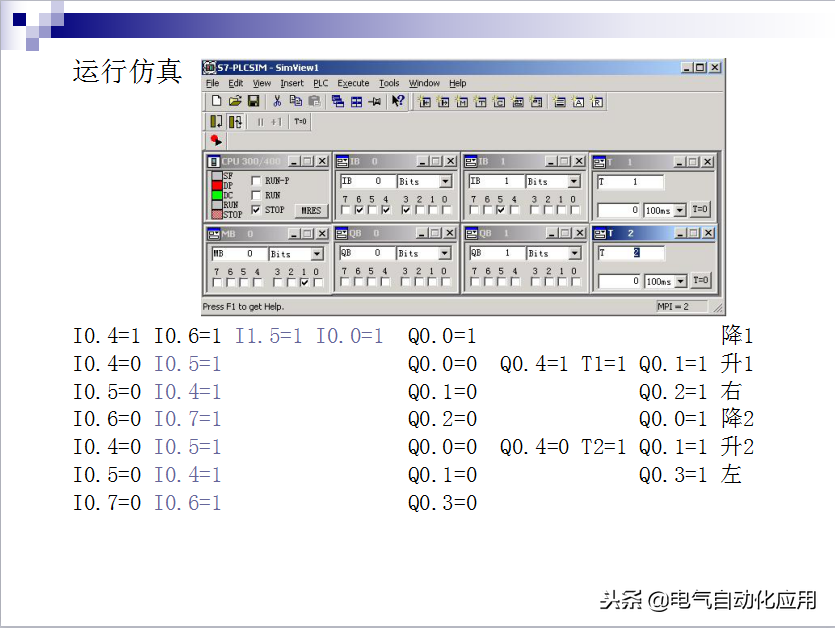

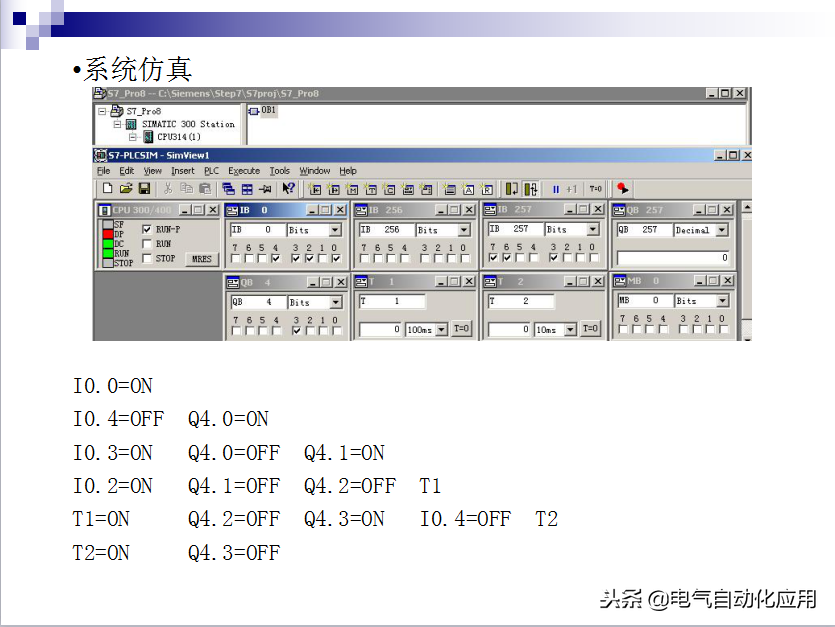

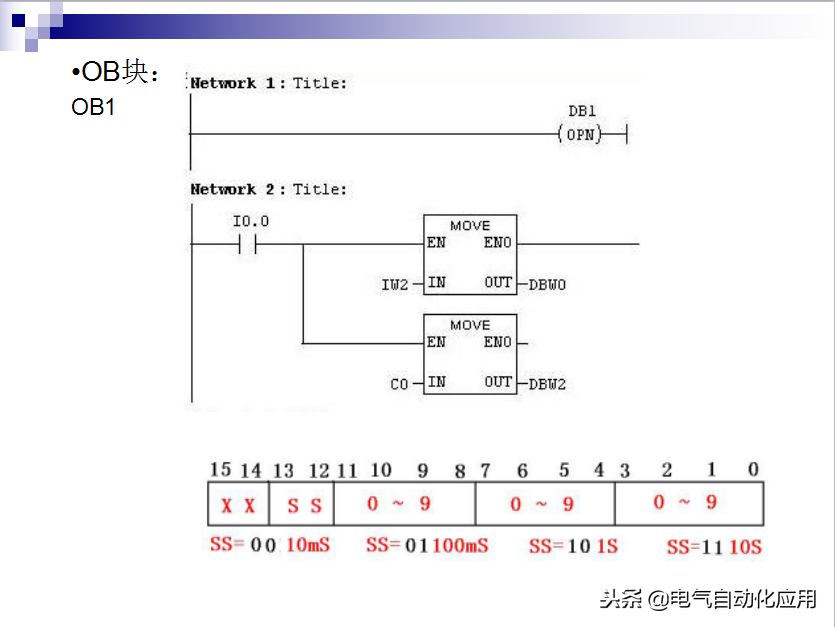

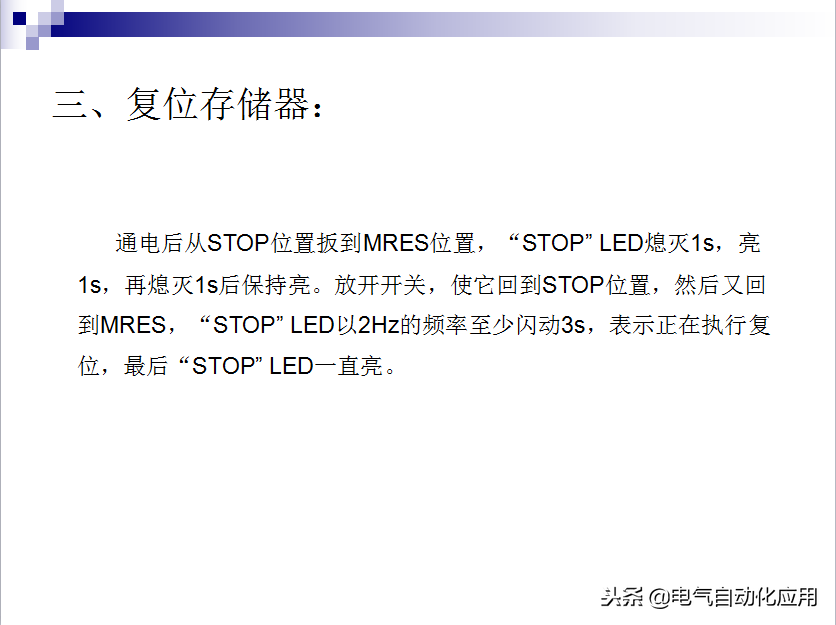

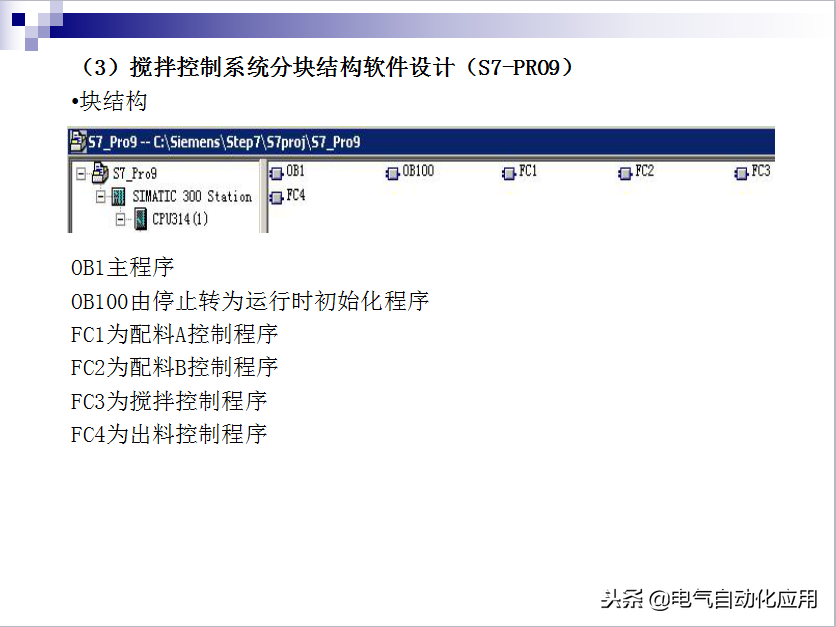

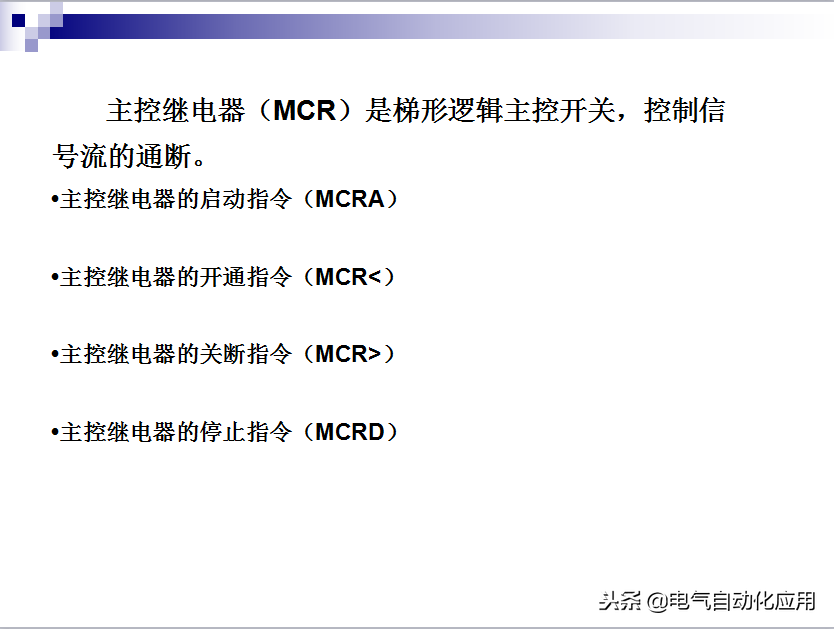

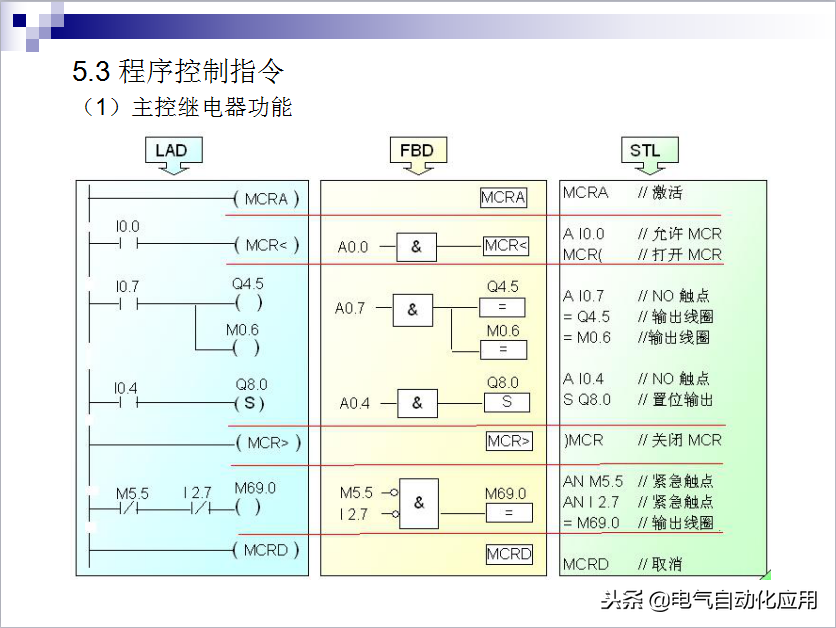

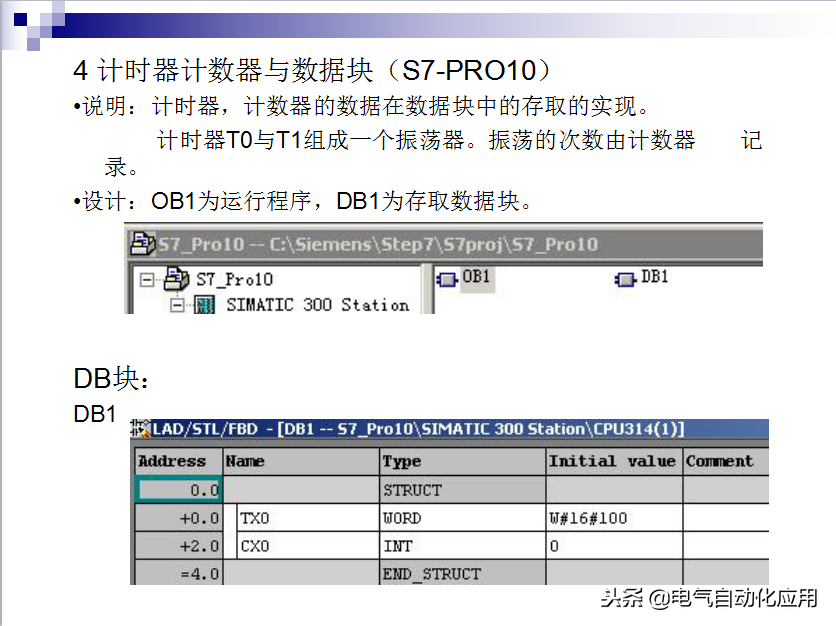

今天小编就用PPT的形式为大家讲解西门子PLC编程以及分析案例。

▼

转发是最大的鼓励！谢谢您的支持！

小贴士

进阶全家桶： 含有经典18本大全书，历年电工考试真题、电工必备实训仿真软件、电气自动化行业各类型技术手册！
