PLC控制电机正反转的实例讲解，步骤详细的编程讲解

私信“干货”二字，即可领取138G伺服与机器人专属及电控资料！

为什么要从电机启停和正反转讲起呢，个人认为这张电路图是一切电气控制的基础，对于初学者熟悉和掌握这张图是必备的，也是我自学plc时做的第一个例子，通过这张图要学会一个理念（启-保-停），也是我们以后深入学习PLC编程的基础。

电路图讲解：从图中应该很简单看出来，当按下SB2，KM1接触器得电，电机正传，KM1常开触点闭合形成自保电路，KM2的常闭触点作为互锁保护，当按下SB1时，电机停止；反转同理。

编程讲解：

新建项目：出现如下界面，

先进行硬件组态，也就是说要将你实际要用的硬件，在这个编程界面中组态出来，要与实际相符，（我们这里没有硬件，我们用的是仿真器），

插入我们所要用的站，这里我插入一个300的系统，

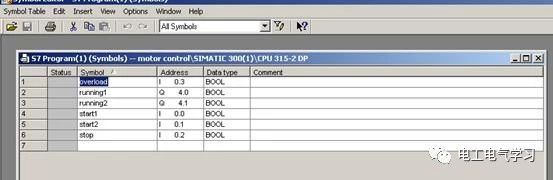

编写变量表

编写程序

启动仿真器

设置PG/PC接口

点击下装硬件和程序，选择整个站下载，当然也可以分别下载硬件和程序

将仿真器中的CPU拨到run，同时建好你要监控的变量，

这样就可以进行仿真。

用PLC控制电机正反转的几种程序编法

第一种常规写法：

解释：正转按钮X0;正转停止按钮X2;电机正转继电器Y0;

反转按钮X1;反转停止按钮X3;电机反转继电器Y1。

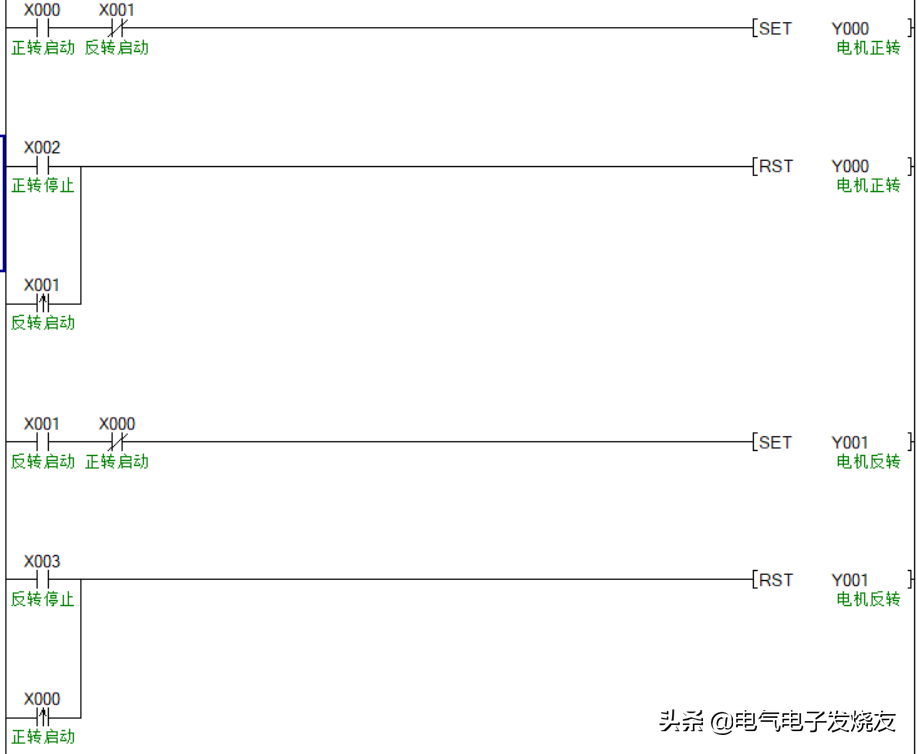

第二种使用SET/RST指令编写

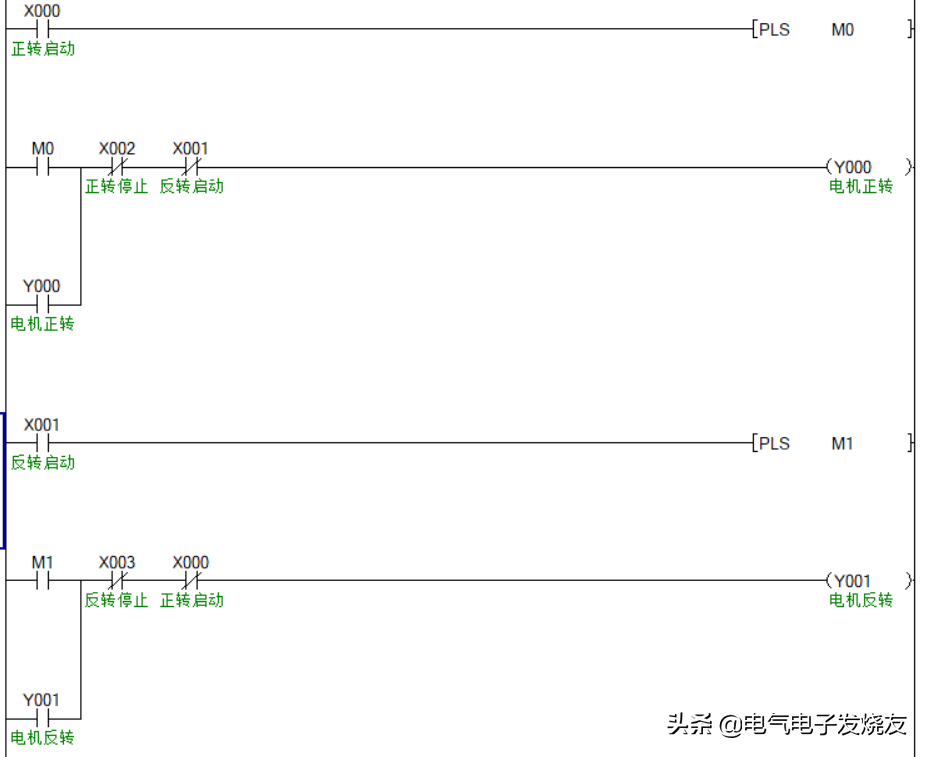

第三种使用PLS指令编写

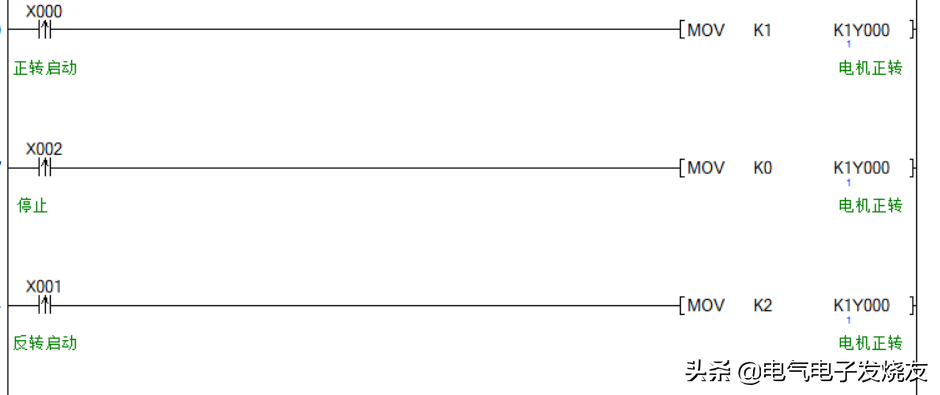

第三四种MOV指令编写

解释一下K1Y0，K1Y0意思是占用了Y3、Y2、Y1、Y0四个点，想用哪个点只要给这个点传送数据就会置1。

喜欢的朋友们请点关注哦！本头条号会定期发布一些关于PLC编程的结构方式方法。
