施耐德PLC学习教程，Unity Pro软件的常见用法！

一Unity Pro用户界面：

启动Unity Pro后，用户界面如下图所示：分为菜单栏（1），工具栏（2），项目浏览器（3），编辑器窗口（4），用于直接访问编辑器窗口的选项卡（5），信息窗口（6），状态栏（7）。

二、新建项目：（ 以Unity Pro xl V5.0为例）

1、运行Unity Pro xl V5.0程序

开始→Unity Pro xl，如下图，或双击桌面上的Unity Pro xl V5.0图标.

2、新建项目

在菜单栏“文件”中选择“新建”，弹出下图，选择你需要的CPU如BMX P34 2020 (02.00)，然后确定，点击菜单“文件另存为”，取文件名My Projiet-1：保存。即完成了项目建设与工程名字修改工作。

三、配置PLC系统

双击左侧项目浏览器“配置”，出现下面菜单

1、右键点击最右端红色箭头位置，出现菜单选择“替换机架（R）”，更换底板为六槽底板；

2、右键点击1号插槽选择“新设备”，在弹出的菜单中选择离散量DDI：DDI1602；（16路离散量漏极输入）设备。

3、同样方法右键点击2号插槽选择“新设备”，在弹出的菜单中选择DDO：DDO3202k；（32路源极输出）

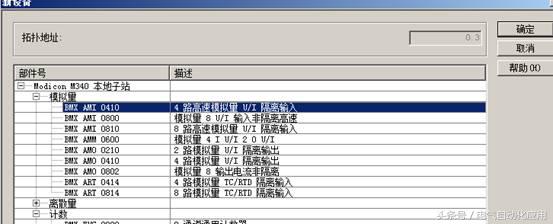

4、同样方法右键点击3号插槽选择“新设备”，在弹出的菜单中选择ACI：AMI0410；（4路模拟量高电平隔离输入）

5、同样方法右键点击4号插槽选择“新设备”，在弹出的菜单中选择AMO：AMO0410；（4路模拟量隔离输出）

6、同样方法右键点击5号插槽选择“新设备”，在弹出的菜单中选择EHC：EHC0200；（2通道通用计数器）

7、点击保存按钮。

上述设备还可以进行复制、修改、删除、编辑等操作。至此就完成了plc系统的硬件配置。

四、通信设置：

1、双击左侧项目浏览器中的“通讯“，右键点击“网络”，在弹出的菜单中选择“新建网络“，在弹出的选项卡中，下图的“可用网络列表“里选择以太网，在“更改名称”里用英文进行书写Ethernet-HMI1;然后确定。

2、右键Ethernet_HMI1选打开，在弹出的下图中修改IP地址：192.168.0.1；子网掩码255.255.255.0，该页面左上角型号系列选择CPU2020 02.00；右侧“模块实用程序选择“选“是” 。

3、在项目浏览器“配置”中找到并双击下图中Ethernet图标。

在弹出的页面中点击“通道3”上面的Ethernet图标，再点选项卡“I/O对象“，点全选，按下“更新网格”按钮。如下图。

左键再按通道3，然后在下面“功能”里选择“以太网TCP IP”，“网络链路”里选“Ethernet_HMI1”；

此时发现左侧项目浏览器已经改为“对号”了。如下图。

以上完成了网络的配置。

「经验」施耐德Modicon Quantum PLC操作入门及注意事项

1、以下操作危险，要非常小心：

a) 编程器在线状态下，按“STOP”按钮，或者在菜单中选择“STOP”，都将导致PLC停机。

b) 编程器在线状态下，下载整个项目，将导致PLC停机。

c) 编程器在线状态下，修改硬件配置，将导致PLC停机。

2、在改动程序前，要做好备份。

3、可以利用离线仿真器和备份程序多进行练习：

a) 在菜单中选择仿真器；

b) 重新生成项目（Rebuild All Project）并下载。

c) 进行各种操作练习。

4、INTOUCH访问施耐德PLC变量的寻址规则：

a) DI以1开头，且要补足6位，例如：100417，访问的是地址为417的DI。

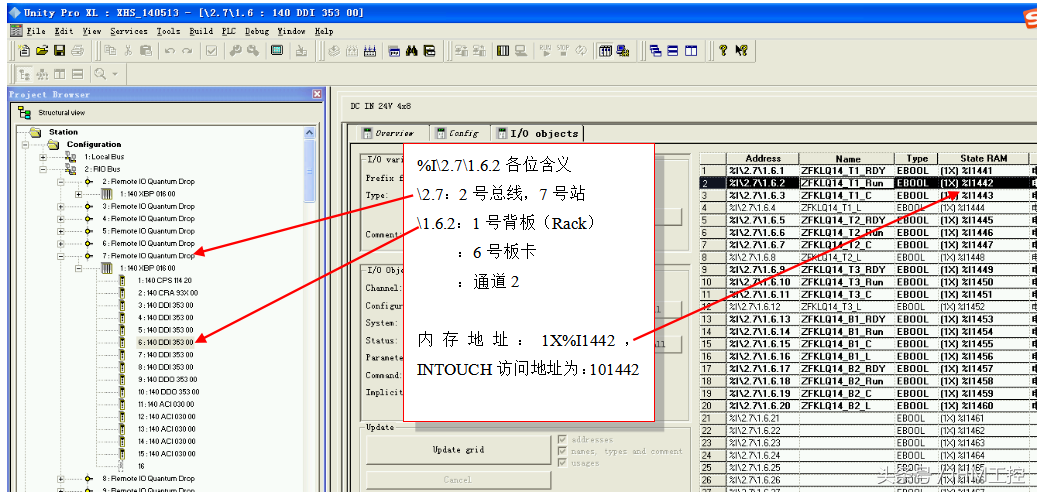

与硬件对应的关系见附图

b) DO和M以0开头，且要补足6位，例如：000417，访问的是地址为417的DO。

c) MW以4开头，且要补足6位，例如：400417，访问的是MW417。若访问的是实数，则为：400417 F。

d) %M区域用于中间变量和DO的寻址空间，一般DO用低位地址，中间变量用高位地址。

e) %MW区域与%M区域为相互独立的区域（西门子为重叠区域）。

f) PLC中无地址的中间变量不能被INTOUCH访问。

5、变量表（Variables & FB instances）：

a) used列里显示在程序里用到的次数。如果被画面访问，则不计数。因此，如果某变量显示没有被使用，也可能被画面使用。

6、程序的一致性：

a) 在线和离线程序如果不一致，将不可以在线。若找不到一致的程序，最可靠的办法是从PLC上载一个程序（包括动态变量表以外的所有信息）并存盘即可。（下载不一致的离线程序会导致PLC停机）

b) 简单的程序修改要在线修改，基本过程：在线->修改->自动发现不同->生成并下载变更部分（Build Project）->断开，选择上传信息->离线保存。

c) 强制变量不会影响一致性。

d) 修改硬件会导致程序不一致。

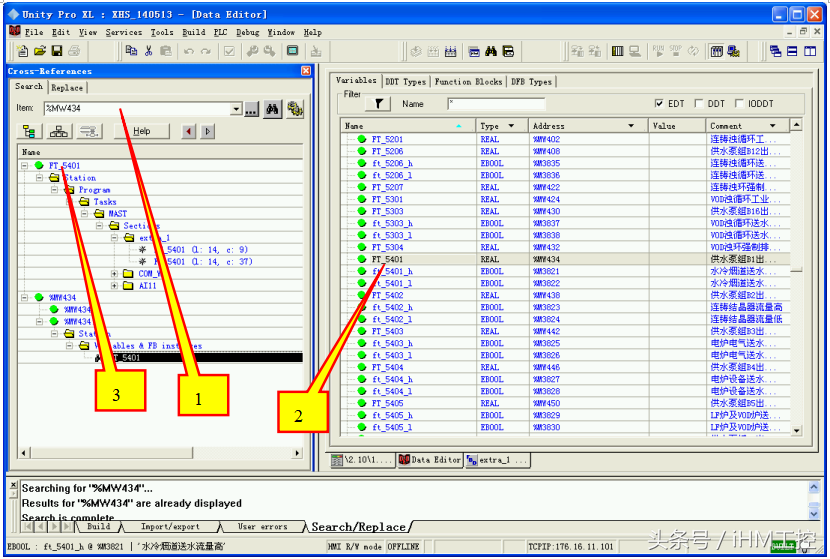

7、交叉索引：

a) 查找板卡的变量：打开板卡->选择变量类型->刷新，出现变量列表->拷贝需查找的变量名字->搜索该变量。

b) 查找程序中的变量：双击程序的变量->选择名字->搜索该变量

c) 注意：如果要查找程序中的使用位置，需要用名字（Name）进行搜索，而不能用地址（Addresses）。

d) 从HMI反查变量：

①　HMI变量查到PLC内的绝地地址

②　程序搜索到符号名

③　用符号名搜索变量的使用位置。

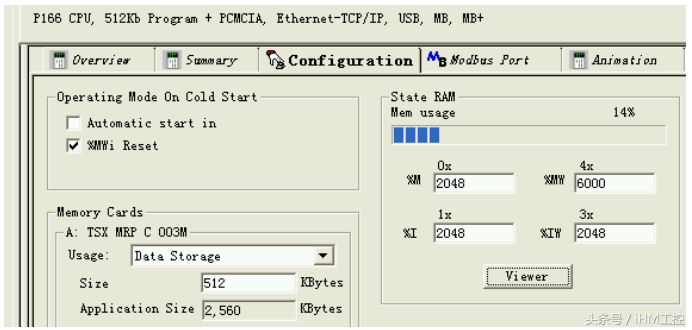

8、查看变量事情情况

a) 打开CPU配置，查看Configuration

b) 最大区域配置

c) 通过Viewer查看各种变量是否使用（无法统计画面的访问情况）。

9、CPU同步

在线修改程序时，只会修改主CPU的，在调试完成后，需要手工同步到备用CPU：

1）按ESC

2）按→选择PLC OP

3）按→进入菜单

4）按↑，选择Hot Standby

5）按→进入

6）按↑，选择Transfer

7）按→，并按Enter确认，开始传送。

说明：

1、本文是实践经验，非严格论文，与相关产品和理论可能不完全相符。

2、如需进行控制、三电相关技术求助，交流，请留言，也可加入技术讨论QQ群：877456127
