PLC编程规范--命名定义规范标准（第一讲）

目的： 规范自动化设备PLC控制器编程方法，以利于后续产线设备的维护与管理。

一、命名定义规范

规定所有用户自定义名称，必须使用英语或英语缩写 作为名词表达，包含且不仅限于本章节涉及内容。变量定义原则是使其具有自我解释功能。

a) 项目命名规范

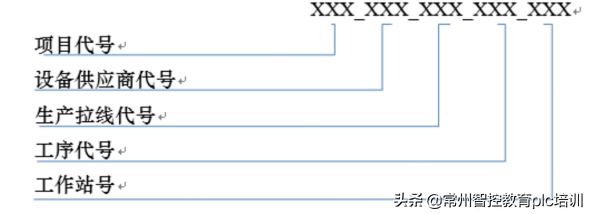

为了方便备份和程序查找需要按照如下标准命名项目，再根据日 期来判断最新的备份数据。项目代号，设备供应商代号，生产拉线代号，工序代号都已经存在。工作站代号与PLC的IP站号一致，如图1所示。例如：LCC_M203_L39_020-001。

（图1 项目命名）

b) 变量分割符

综合PLC程序编程软件和触摸屏程序的变量的命名规则，很多符号是禁止使用或者使用中有风险的。比如：/\，<>，!，+等基本都不能使用。变量分割符 统一使用下划线“_”。

c) IO 定义

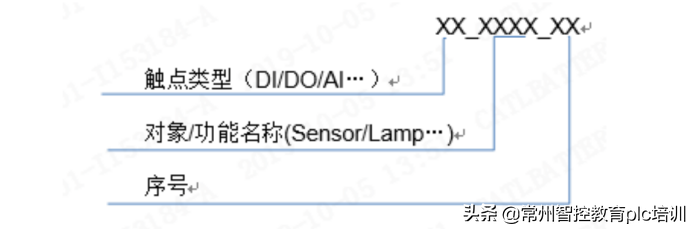

命名原则：为使得程序的 使用者可以在短时间内定位到触点位置和功能，如图2所示。(Sample: DI_Cleaner_01)

（图2 IO定义）

d) 常量定义

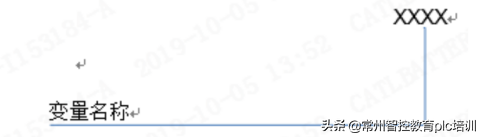

常量的定义使用大写字母和下划线，常量的名称总是以大写字母书写要检测单个单词或缩写，应在单个单词或缩写之间使用下划线。 比如：MAX_VELOCITY。为了保证以后在库中使用这些块，在这些块中仅使用局部常量。这样可以保证在用户程序中编译不会由于缺少程序部件而 导致错误。如图3所示。

（图3 常量定义）

e) 中间变量定义

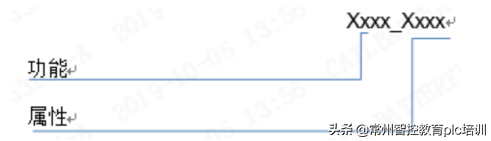

命名原则：用下横线分隔各个命名部分，第一部分首字母大写 表明功能，第二部分首字母大写表明属性。如果功能简答统一，可只使用一部分，当功能描 述复杂，则按需增加分隔部分，规定首字母大写。如图4所示。

示例：Timer_Operation。

（图4 中间变量定义）

f) FOR等循环因子定义

优先使用: i,j,k,l,m,n。

g) 功能块定义

1) 命名原则

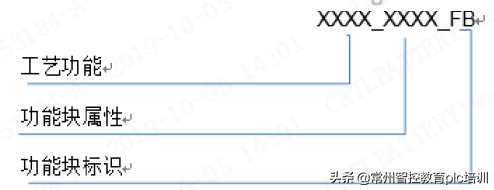

以工 艺功能为首，字母大写，尽可能简略或使用通俗易懂的简称，使用下横线分隔，第二部 分以大写字母表示功能块属性，使用下横线分隔，第三部分以 FB 结尾作为功能块标识。 如图 5 所示。

示例：POSDEV_1S2D2P_FB (单电控，二通二位阀)。

（图5 命名原则）

2) 补充

功能块引脚名称定义，全部使 用大写首字母，优先使用：功能/对象_属性，Xxx_Xxx 的形式。根据复杂意义的需求， 可按需增加分隔，以简洁易懂为原则。

示例：Alarm_Mode

h) 用户自定义结构定义

数据结构的定义相当重要，并尽量统一这些结构，不要顾虑存储空 间，当今的PLC内存足以容纳大量的数据。说明一点的是尽量不要在类的外部定义数据结构 (UDT),而是在类里面定义，虽然会造成不同类中同一结构的重复性定义，但却提高了类的独 立性。

1) 外层结构名称

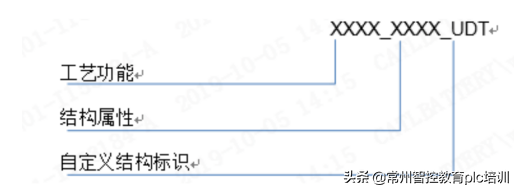

命名原则：以工艺功能为首，字母大写，尽可能简略或使用通俗易懂的 简称，使用下横线分隔，第二部分以大写字母表示结构属性，使用下横线分隔，第三部 分以 UDT 结尾作为功能块标识。如图 6 所示。

示例：OPMODE_UDT

（图6 外层结构名称）

2) 结构内部命名

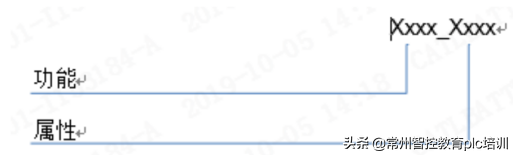

命名原则：用下横线分隔各个命 名部分，第一部分首字母大写表明功能，第二部分首字母大写表明属性。如果功能简单 统一，可只使用一部分，当功能描述复杂，则按需增加分隔部分，规则同首字母大写， 如图 7 所示。

示例：Plant_Identifier

（图7 结构内部命名）

今天PLC编程规范小编就分享到这，更多干货后续持续更新，这些都是我们在给客户编写程序必须要遵循的编程标准，大家可以收藏使用，如果遇到问题或者不能理解的地方可以私聊或评论留言，如果喜欢关注小编，点赞转发谢谢！

下篇预告…… （程序结构、程序调用方式、程序树标准、程序结构模板、功能块编程规则等干货内容）

PLC的各种变量怎样使用？

我最早接触“静态变量”的概念是在计算机C语言的编程中，清楚的记得它需要用"static"关键字来声明。静态变量（Static Variable）其实也是一种变量（Variable），因此在介绍静态变量（Static Variable）之前，我们先来介绍下在计算机和PLC的编程中“变量（Variable） ”的概念。

1 什么是变量

所谓“变量 ”，是在程序的运行过程中，其值可以根据某些条件而发生变化的量。与“变量”相对的是“常量（Constant） ”，顾名思义，常量的值在整个程序的运行中保持不变。

变量的名字称为“变量名”，变量名通常是一个助记符，用来表示一个物理地址。在这个地址上存放着变量的值。

变量有两个特性：作用域和生命周期。

2 全局变量与局部变量

变量的作用域是指变量的作用范围，也就是在哪些范围内该变量是有效的。根据作用域的不同，变量可以分为全局变量（Global Variable）和局部变量（Local Variable）。

全局变量在整个程序范围内都有效。

在C语言中，全局变量是在函数外部声明的变量。比如下面C语言代码中的“a”和“x”都是全局变量：

注：由于C语言从上而下执行，全局变量x并不能在函数func1中访问。

在西门子S7系列PLC的编程中，那些存放在公共存储区的变量都属于全局变量。公共存储区包括输入缓存区（I）、输出缓存区（Q）、位存储区（M）、全局数据块（Global DB）、定时器（T）、计数器（C）等等。比如，位存储区的M0.0，你可以在主程序（OB）或子程序（FB、FC）中访问它，它是全局的。

局部变量（Local Variable）是只能在某个子程序（FB或FC）中访问的变量。

也就是说，局部变量是私有的，子程序（FB或FC）只能访问其自身内部定义的变量，而不能访问其它子程序内部定义的变量。

从生命周期来看，全局变量的生命周期是整个程序的运行周期。也就是说，只要PLC还运行用户程序，全局变量就一直有效。

而局部变量的生命周期则取决于其存放的位置。

2 临时变量与静态变量

对于S7系列PLC而言，局部变量有两个存放的位置：临时变量存储区 （堆栈）和背景数据块 （Instance DB）。

临时变量存储区（堆栈），也称为局部变量存储区（Local Memory），用来存放FB或FC在运行过程中的临时变量 。

在S7系列PLC中，FB、FC或者OB都被称为“程序组织单元（POU，program organizational unit）”。PLC为每个POU分配一定数量的临时变量存储区，在S7-300/400 PLC中，这个区域的大小为256字节；在S7-200 Smart PLC中，这个区域的大小为64字节。

临时变量存储区中的变量称为“临时变量 ”，它们只在当前POU运行时有效。当POU运行结束后，该变量将被释放（无法保存）。

注：当POU由于中断而被挂起时，其临时变量会被保存，以便下次中断现场恢复后继续执行。

如果想保存程序运行的中间值怎么办呢？答案是使用静态变量（Static Variable）。

在博途（TIA Portal）环境或Step7开发环境中，功能块（FB）接口有“Static(STAT)”一项。所有在“STAT”栏内定义的变量都将会被存放到背景数据块中。在FB运行结束后，“STAT”中定义的变量不会被释放。这种变量称为“静态变量 ”。如下图中的变量“STAT_test1”和“STAT_test2”：

注：FB中的IN、OUT参数也会保存到背景数据块中。背景数据块中的数据只能被拥有它的功能块（FB）访问。

说到这里，你应该明白了吧？静态变量从作用域上分属于局部变量；从生命周期上来看，它与用户程序的生命周期相同。临时变量也属于局部变量，不过其生命周期短，仅在POU运行的过程中有效。
