PLC编程-报警程序编写

我们在所有的自动项目中，对一些小型单机PLC编程，必定少不了报警程序的编写。这些报警程序用于输出相应的警示信息，警示设备的使用的操作人员，告诉他们设备出现了非正常的情况。以便故障能及时处理，提高生产效率。

在我们做自动化设备设计的时候，常用如下图所示的警示灯。由不同的颜色的模块组合而成，用于指示设备的运行状态。在选型的时候我们一般还选用带有声音报警（蜂鸣）的警示灯。以达到声光报警的目的。

三色报警灯

这种的警示灯与PLC之间的连接，一般都是由PLC的输出点直接驱动，一个输出点对应于一个指示灯或蜂鸣。也就是说选取了多少层的警示灯，就意味着需要多少个IO点来进行控制。我们在设计过程中，可以按照我们设备需要指示的功能的多少来选取多少层的警示灯。在这里我们讨论一个三层（红、黄、绿）加蜂鸣的警示灯的程序的编写，这种情况也是我们单台自动化设备设计过程中最常见的使用方法。

功能定义如下：

报警：红色灯闪烁，蜂鸣

提示：黄色灯闪烁，绿灯常亮

正常：绿灯常亮

消音按钮按下：红色灯常亮，取消蜂鸣

故障清除：红色灯灭

由此，我们做出如下程序：

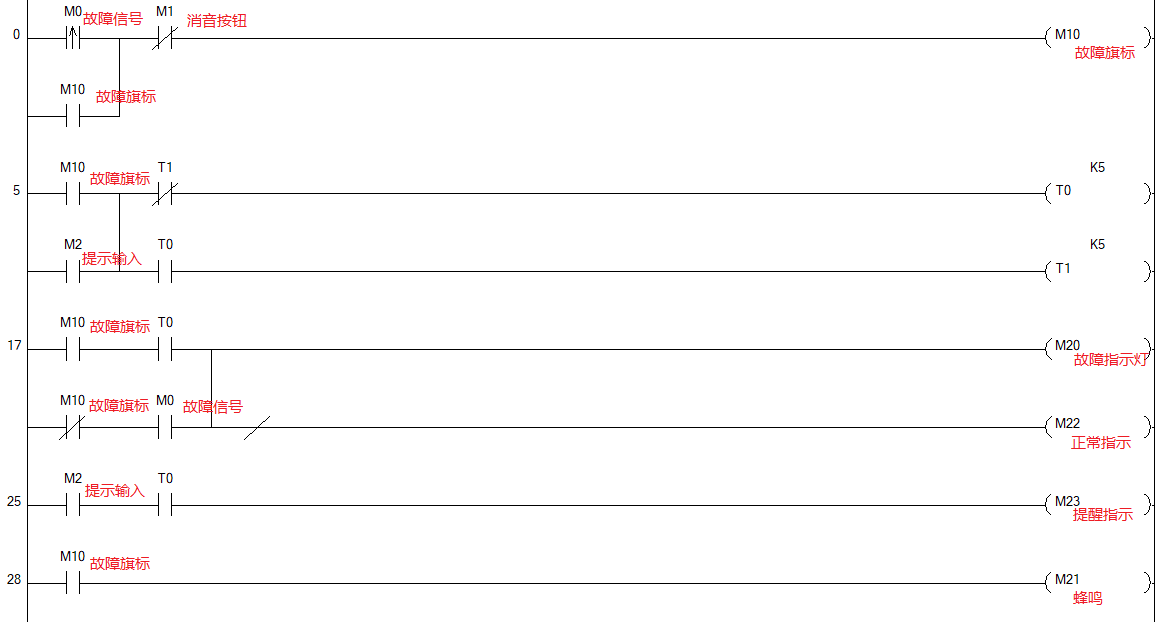

报警程序示例

在一个完整的PLC控制程序中，设备的报警信号一般都是有多个。对于每一个报警信号，我们都应该有像上面一样的报警控制进行相应。那如何让每一个报警信号都能让上面的报警程序相应？对于编程量小的项目，可逐个报警点控制；但如果编程量稍大一点，这样就会变得异常繁琐，而且还特别容易出错。这种情况最好的办法肯定是将报警程序做成一个子程序，然后让程序中的所有报警信号统一输出至报警子程序，由报警程序来控制报警的输出。这样结构化的编程，能大大提高程序的效率，减少我们相同功能的重复编程。提高我们程序的可读性和复用性。

PLC进入停止模式，怎么让它自动报警，老电工讲解编程和

有个朋友问了一个问题，他们单位有一个PLC所控制自动排水的系统，用的是西门子S7-200 smart PLC。不知道什么原因，PLC有时候就自动切换成了停止模式，切换成停止模式以后就不能够控制自动排水了。这个时候操作工如果没有及时发现，车子里面水满了就溢出来了。

有没有什么办法？如果PLC进入停止模式以后给一个报警、提示，带了西门子 smart PLC其实就是有这个功能。比如在PLC点上或者某个点，比如像这款PLC是不是Q.0到Q.7？再挑一个点，比如从用Q.7点位接一个报警仪，比如这里接一个指示灯。

比如在Q.7点位上接一个指示灯，比如也就是倒数第三个端子上接一个指示灯。这里接个指灯当然要取一个供电的电源，比如在E2和端子上接供电电源，把供电电源接到电源的和火线L。把指示灯后边这根线接到零线，让它形成一个回路。

通过PLC在经过Q.7点位接到指示灯的另一个接线柱回到零线。这个线接好以后，也就是希望当PLC进入停止模式以后希望指示灯点亮，但是实际工作当中把它换成一个报警仪。

下面去编程软件当中，系统快了一遍设置一下。打开西门子S7-200 smart PLC的编程软件，怎么设置就让Q.7在PLC状态？在PLC进入停止模式的时候输出，其实这个在课程当中讲过，在系统快里边打开系统快窗口，这里就有设置的方法，数字量输出和选项。

这里有Q.0.X，也就是代表后边是Q.0到Q.7，因为这个是SR20，所以只有八个输出点，也就是这个是Q.0，一直到Q.7。也就是勾选Q.7，也就是下面这个描述，只要CPU处于stop模式，选中的输出的就会为ON，也就是它就会输出，也就是这个。

选Q.7也就是可有0.7的就会输出，只要在stop模式，点击确定。但这里需要注意一个问题，可能没有用过这个功能的朋友以为只要这样选择以后进入运行，停止模式以后为on，进入运行模式以后就变成off了。其实不是，只要这样设置，下载到prc当中以后，其实在停止模式下是on，切换为运行模式以后还是on。

所以希望在运行模式下会off，也就是灯的不亮，在停止模式和灯亮。所以在程序当中还要编一条程序，也就是可以利用s这里输入一个比如sm零点一，也就是第一个扫描周期触点接通，然后利用复位指令给q零点七，也就是接的复位，下面填一也就是给一个位进行复位。

当prc只要一切换成运行模式以后就复一下位，q零点七就不输出了，只要切换到停止模式以后就输出。下载到prc内部，观察一下，看一下plc灯是否点亮，看一下实物。目前prc在四top模式，就是在停止模式，指示灯已经点亮了，但是刚才接错线了，这根火线不应该接在一l，接在二l这里，已经改了过来。

把plc切换到运行模式，看运行模式指示灯的点亮，接的指示灯的时候就熄灭，再切换到停止模式，切换到停止模式以后stop指示灯亮，指示灯就点亮，就实现了这个功能。

如果想学西门子s七杠二百smartplc编程，可以点击下方装栏卡片学习这套我制作的，手把手带你零基础prc入门了课程。这套课程非常的通俗易懂，即使完全零基础，对prc没有一点概念，只要有电工基础就可以学这套课程。

这套课程包括对西门子s七杠二百smartplc硬件介绍，包括对接线的方法讲解，实物讲解，包括每条编程指令的使用方法，包括像里边的有很多编程的实例，相信学了这道课程以后可以完全掌握西门子s七杠二版smat和plc的编程方法。

但拍了课程以后如果没有smat编程软件，可以私信我，把软件的时候发给你。
