电气技术PLC编程的应用范围及PLC编辑规则，纯干货！

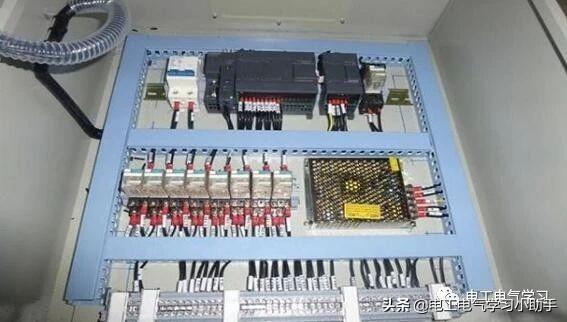

PLC已经取代了传统接触器，继电器等广泛的应用在了我们的生活中，目前，PLC控制器在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业。

PLC的使用情况大致可归纳为如下几类。

1，开关量的逻辑控制

这是PLC控制器最基本、最广泛的应用领域，它取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。

2，模拟量控制

在工业生产过程当中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量。为了使可编程控制器处理模拟量，必须实现模拟量（Analog）和数字量（Digital）之间的A/D转换及D/A转换。PLC厂家都生产配套的A/D和D/A转换模块，使可编程控制器用于模拟量控制。

3，运动控制

PLC控制器可以用于圆周运动或直线运动的控制。从控制机构配置来说，早期直接用于开关量I/O模块连接位置传感器和执行机构，现在一般使用专用的运动控制模块。如可驱动步进电机或伺服电机的单轴或多轴位置控制模块。世界上各主要PLC控制器生产厂家的产品几乎都有运动控制功能，广泛用于各种机械、机床、机器人、电梯等场合。

4，过程控制

过程控制是指对温度、压力、流量等模拟量的闭环控制。作为工业控制计算机，PLC控制器能编制各种各样的控制算法程序，完成闭环控制。PID调节是一般闭环控制系统中用得较多的调节方法。大中型PLC都有PID模块，目前许多小型PLC控制器也具有此功能模块。PID处理一般是运行专用的PID子程序。过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。

5，数据处理

现代PLC控制器具有数学运算（含矩阵运算、函数运算、逻辑运算）、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。这些数据可以与存储在存储器中的参考值比较，完成一定的控制操作，也可以利用通信功能传送到别的智能装置，或将它们打印制表。数据处理一般用于大型控制系统，如无人控制的柔性制造系统；也可用于过程控制系统，如造纸、冶金、食品工业中的一些大型控制系统。

6，通信及联网

PLC控制器通信含PLC控制器间的通信及PLC控制器与其它智能设备间的通信。随着计算机控制的发展，工厂自动化网络发展得很快，各PLC控制器厂商都十分重视PLC控制器的通信功能，纷纷推出各自的网络系统。新近生产的PLC控制器都具有通信接口，通信非常方便。

广泛的应用需要我们电力作业人员更加的了解和使用PLC。那么PLC编程的正规步骤都有哪些呢？

一，编程的步骤

1，决定系统所需的动作及次序 。

当使用可编程控制器时，最重要的一环是决定系统所需的输入及输出。输入及输出要求：

第一步是设定系统输入及输出数目。

第二步是决定控制先后、各器件相应关系以及作出何种反应。

2，对输入及输出器件编号

每一输入和输出，包括定时器、计数器、内置寄存器等都有一个唯一的对应编号，不能混用。

3，画出梯形图。

根据控制系统的动作要求，画出梯形图。

梯形图设计规则

（1）触点应画在水平线上，并且根据自左至右、自上而下的原则和对输出线圈的控制路径来画。

（2）不包含触点的分支应放在垂直方向，以便于识别触点的组合和对输出线圈的控制路径。

（3）在有几个串联回路相并联时，应将触头多的那个串联回路放在梯形图的最上面。在有几个并联回路相串联时，应将触点最多的并联回路放在梯形图的最左面。这种安排，所编制的程序简洁明了，语句较少。

（4）不能将触点画在线圈的右边。

4，将梯形图转化为程序

把继电器梯形图转变为可编程控制器的编码，当完成梯形图以后，下一步是把它的编码编译成可编程控制器能识别的程序。

这种程序语言是由序号（即地址）、指令（控制语句）、器件号（即数据）组成。地址是控制语句及数据所存储或摆放的位置，指令告诉可编程控制器怎样利用器件作出相应的动作。

5，在编程方式下用键盘输入程序。

6，编程及设计控制程序。

7，测试控制程序的错误并修改。

8，保存完整的控制程序。

一句话总结PLC：PLC就是可编程继电器阵列。充分的学习和了解PLC才能够更好的运用。

自学PLC这些问题你是否迷失过！给同行们的四个学习建议

做为一种当下电气自动化控制领域，极为常见的控制组件，英文缩写为PLC的可编程控制器，绝对算的上是一枝独秀压群芳。至于PLC装置的应用领域和功能，想必广大电工同行都能列举出不少，也正因如此学习和掌握PLC技术成为我们电工从业者的必然。在此笔者特将自己归纳总结的四个学习建议，分享给正在自学之路前行的同行们。

首先，在学习过程中要学会遵循属于PLC动作特性的设计思维。当下有相当一部分学习PLC技术的同行，对电磁式电控系统设计是非常熟悉，如此一来在学习PLC知识中，便有意无意地套用这部分设计思维。如此这般，往往将PLC程序设计的十分繁杂，甚至由于不符合PLC工作特性而错误频出。

其次，在学习PLC知识过程前，还要打牢数学基础。这里所指的数学基础，主要是针对PLC编程过程中要用到的数制知识而言，像二进制数、十六进制数、浮点数等PLC实际编程中，要经常使用的数制，一定要搞清其转换、使用场景等知识。否则在使用PLC完成PID、通讯等功能时，将会寸步难行，而且这一点对于三菱FX系列PLC及其仿制品来讲，更是极为重要的！此外在学习数制知识的过程中，还要将数据码制相关知识一并学会，不然你就是学习PLC再久，终有回头补课的一天！

再次，在熟悉PLC程序编辑思维和掌握一定的相关知识储备后，我们还需要充分学习和吸收PLC种类繁多功能强大的“功能指令”。这些功能指令当中有的简单易懂，但更有其貌不扬实则内藏万千乾坤的指令——例如串行通讯指令（RS），其学习和理解之难，以及所涉及关联知识之多，绝非一蹴而就之易事！毕竟该指令的有关讲解之知识，都是各种PLC专业书籍当中最为浓墨重彩之所在！因此学习PLC这部分知识中，要学会由简至繁，先将基础的功能指令熟练掌握，然后再去学习剩余涉及众多指令运用的功能指令。此过程也是最为考验学习者毅力和恒心之所在！

最后，要谈及的是关于学习过程中需不需要购买PLC实物的话题。就这个问题，笔者个人以为，初涉PLC知识阶段，应以看书学习和电脑编程练习仿真为主。待入门后，近一步提高技术水平过程中可以尝试购买实物。不过由于是学习练习之用，大家不妨优先考虑二手货（价格约在新品1/3左右），如果怕牵扯后续问题的话，考虑国产大品牌高仿产品也是不错的选（价格约为国外产品的1/2上下），例如信捷PLC就非常贴近三菱PLC。
