PLC编程控制气缸实例

功能描述：

当按下启动按钮X1,让气缸来回伸缩动作，气缸的动作通过电磁阀Y0来控制（Y0得电气缸伸出，断电气缸缩回），动作要求是气缸伸出2s，缩回2s。动作来回10次，动作完成。如果继续执行需要再次按下启动按钮。外部要求有停止X0按钮。

一、第一种编程方式

1）梯形图如下

2）分解程序

主电路

条件控制电路

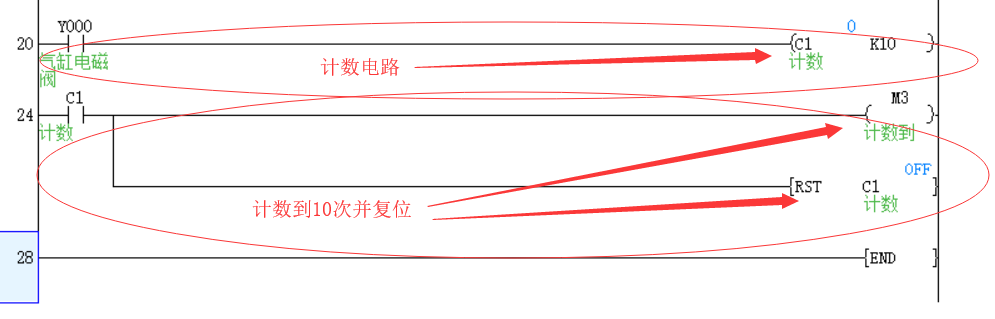

计数和复位电路

二、第二种编程方式

1）梯形图如下

2）分解程序

启保停主电路

计数控制电路部分

计数和复位电路

结束：其实还有很多编程方式和方法，在这里就不一一例举了，这两种是比较常用的。大家可以开动一下自己的脑筋，还有什么其他的控制方式，请留言交流哦！喜欢的朋友请点关注。

PLC技能每日分享——如何编写一个简单实用的气缸功能块详解

气缸是我们设备中使用频率非常高的一个部件，如果有一个功能完善的功能快，那我们用起来就简单方便很多，对程序的编写的也能起到事半功倍的效果。

1.气缸功能块包含哪些功能

01.触摸屏手动原位触发

02.触摸屏手动动位触发

03.自动原位触发

04.自动动位触发

05.原位到位信号

06.动位到位信号

07.气缸报警

08.气缸到位延时

09.原点信号屏蔽

10.动点信号屏蔽

11.原点动作时间

12.动点动作时间

13.气缸使用寿命

14.气缸使用次数

这些功能基本包含了大部分客户对气缸的需求了，如果有些功能用不到直接不实用即可。

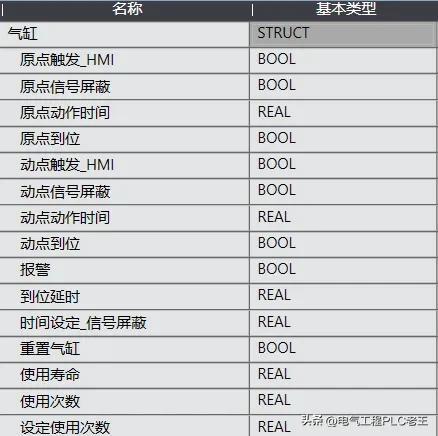

2.建立结构体变量

结构体名称:气缸

结构体元素:我们需要的功能名称

3.功能块程序编写

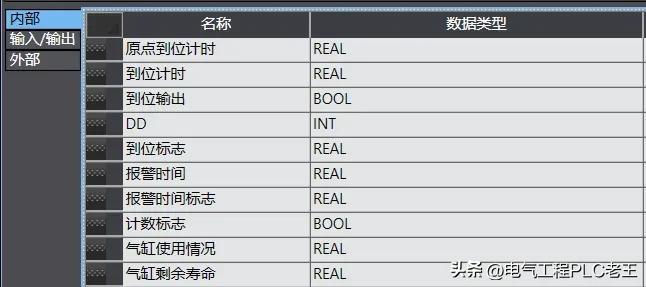

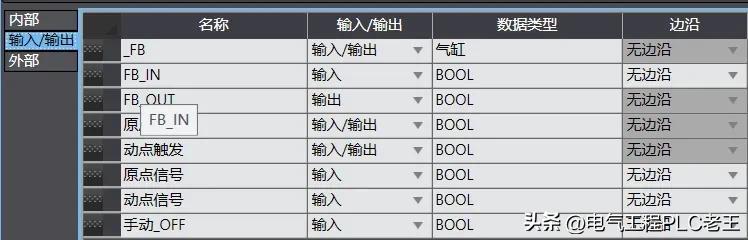

01.先建立功能块内部变量

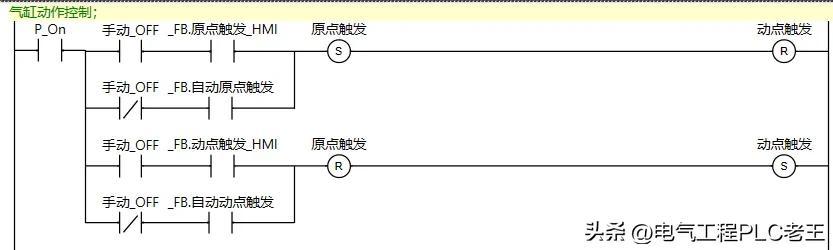

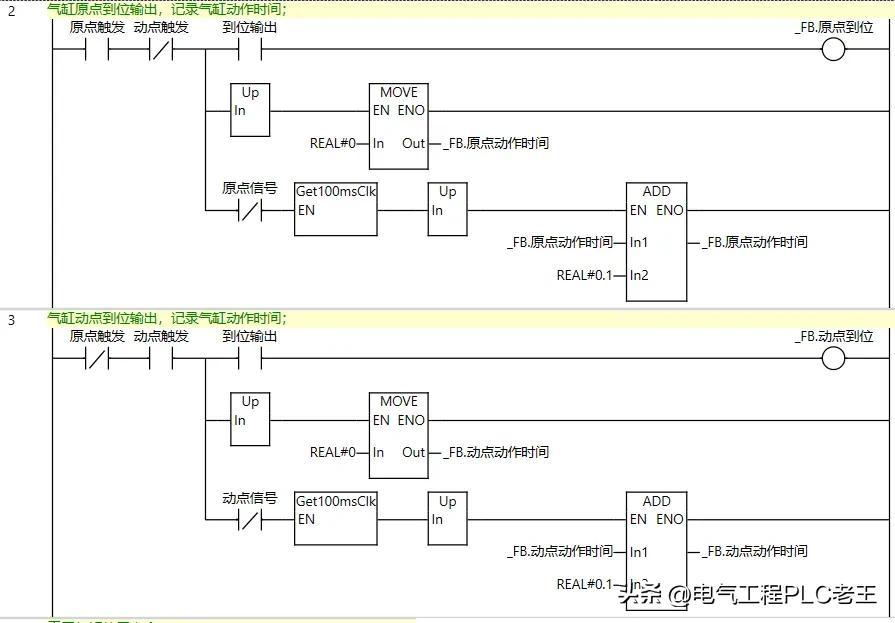

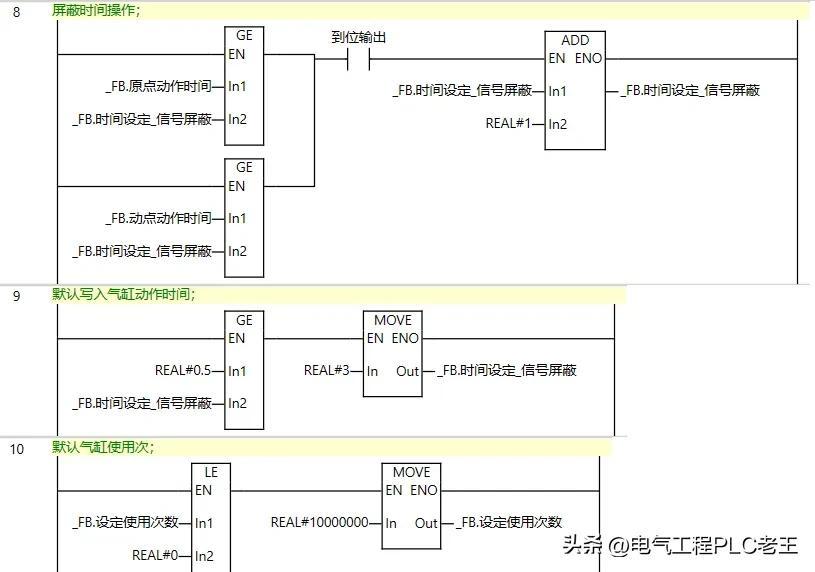

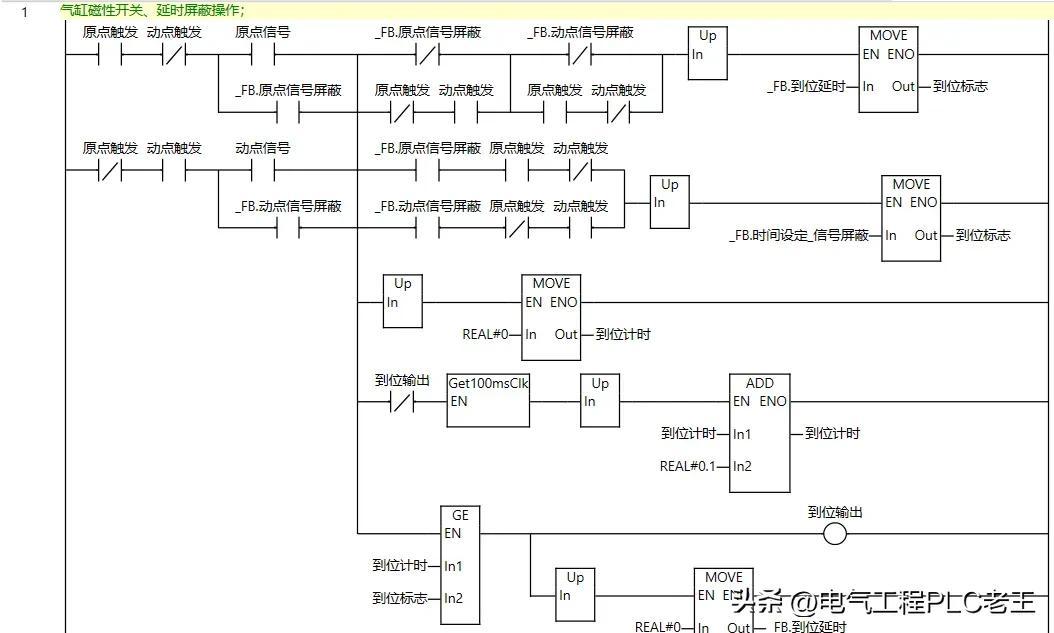

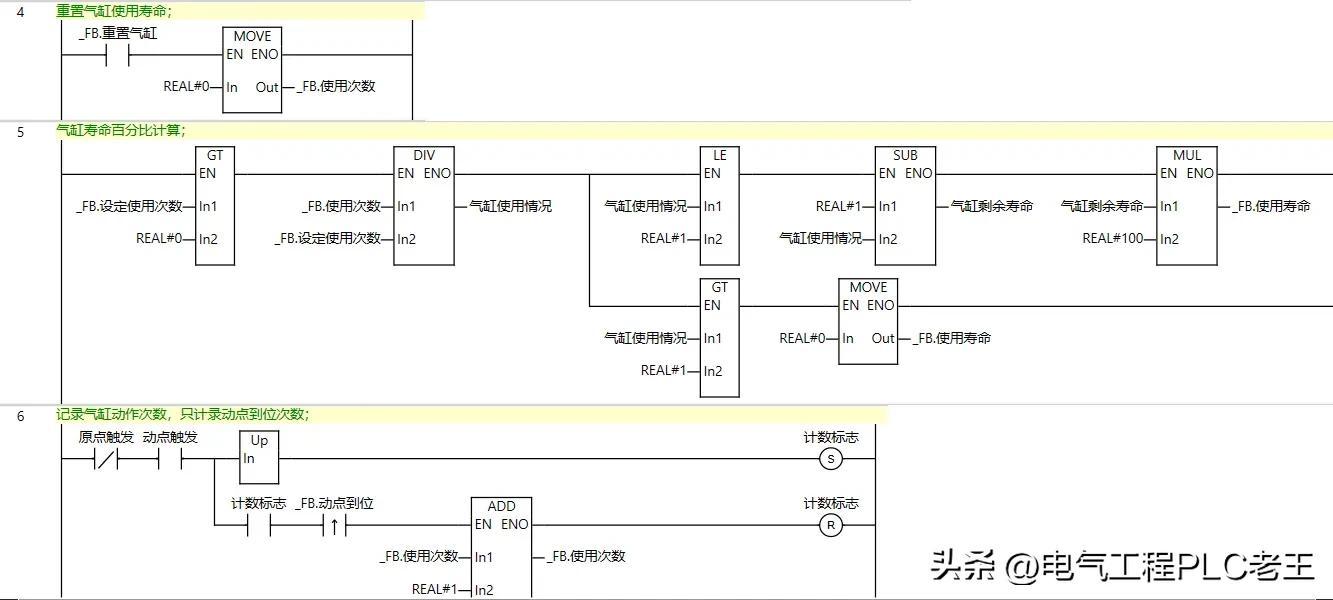

02.功能块内部程序编写

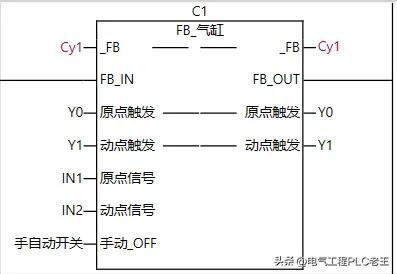

3.功能块调用

实际程序只需要填写这一个功能块就可以了。是不是很简洁呢？后续需要的信息都在结构体Cy1里面找即可。

大家觉得这个功能块怎么样？有帮到你吗？

关注我持续分享PLC相关知识
