西门子plc中位、字节、字、双字的含义
学习西门子编程的基础必须要搞清楚里面的位、字节、字、双字的含义以及使用！我把自己在实际中如何使用的经验分享给大家。
在plc的开关量模块中，通常我们会根据现场的设备信号要求，选择16个通道或者32个通道模块，这里的16个通道代表的就是16个位，例如I0.0-1.7；期中具体范围为I0.0~I0.7,I1.0~I1.7；往下延伸，一个字节由8个位组成，这里的I0.0~I0.7,字节表示就是IB0；再向下延伸，一个字由两个字节表示 ，这里改用MW10举例，MW10是由MB10和MB11组成；最后双字是由2个字组成，从字面意思也好理解，例如MD12是由MW12和MW14组成。
做个总结，在西门子中，8个位是一个字节，两个字节是一个字，两个字是一个双字！这样描述对于有基础的人可能会比较简单，对0基础的人可能不太好理解！我会单独做个视频详细在介绍下！[呲牙]
搞不懂西门子PLC数据格式？这16张图轻松掌握它们
原创不易，每篇文章都倾注了我的心血，大家喜欢的话请点赞并分享，您的支持是我坚持下去的动力！
关于西门子PLC中数据类型的使用
PLC编程时，首先要建立变量，而建立变量就要确立变量的数据类型，不过在此之前先了解下位、字节、字、双字等的区别。
位：bit，是计算机存储信息的最小单位，它指的是二进制的位
字节：byte，它和位的关系是1字节等于8位，1byte = 8 bit
字：word，1字等于2字节，即1 word = 2 byte = 16 bit
所以在西门子PLC中，你会看到这些，MB，MW，MD，他们分别指的是8位、16位、32位。
2 但是在PLC编程中，什么时候用字，什么时候用字节、什么时候用双字呢
这个要看你所存储的数值大小，一般来说：
1字节可以存储2的8次方，即0~255，一个256个
1字可以存储2的16次方，即65536个，或者-32768-32767
至于双字，即2的32次方，都上亿了
因此，当你计算脉冲个数的时候，一般选用双字，32位的，其他的则看情况，需要存储的多。
其实很多新人在刚刚接触PLC的时候会对这些数据感到很麻烦；
其实作者在学校学习数据转换的时候也感到很莫名其妙，可是在接触程序后就感到有这么多数据很方便。

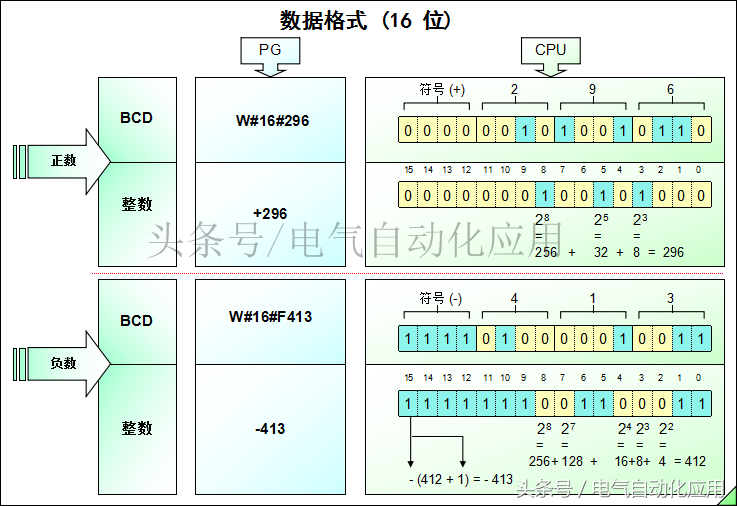

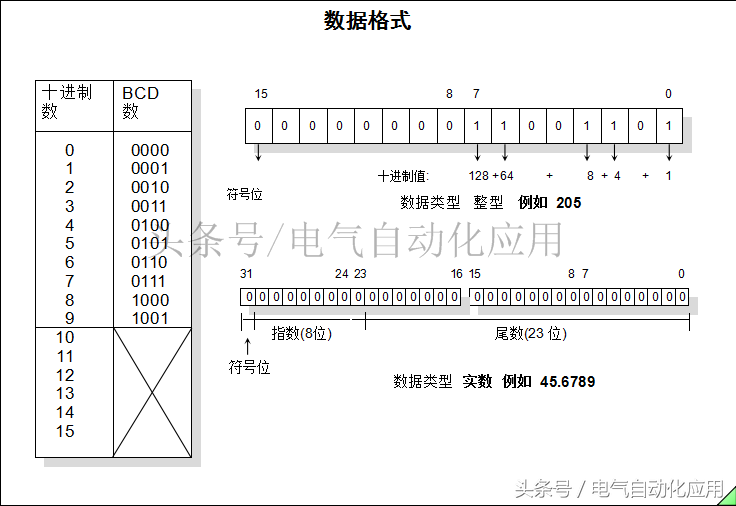

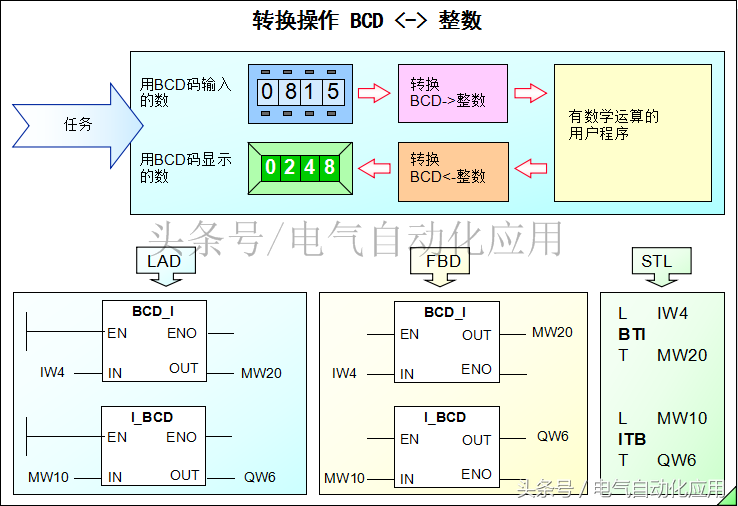

比如说BCD码，现在来说使用的频率不是很高，但是它在拨码开关，数码管现实等方面的应用比其他格式方便很多。

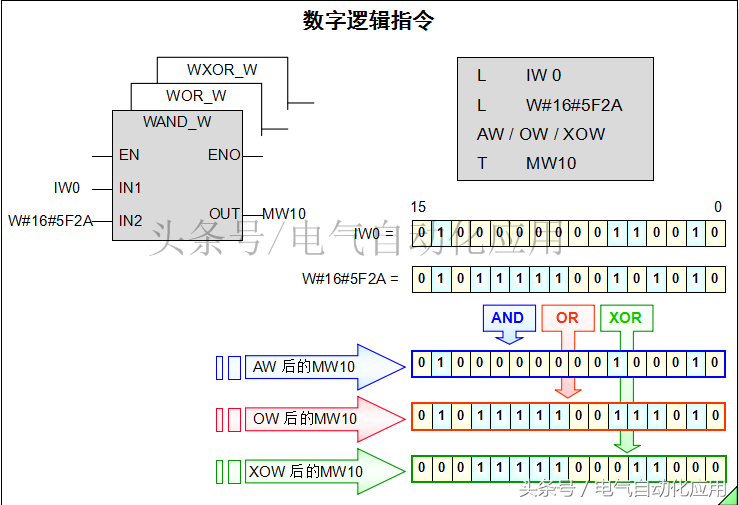

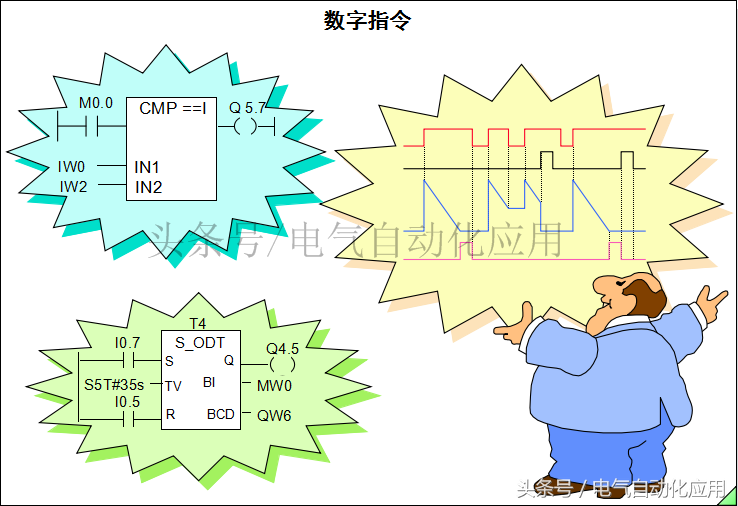

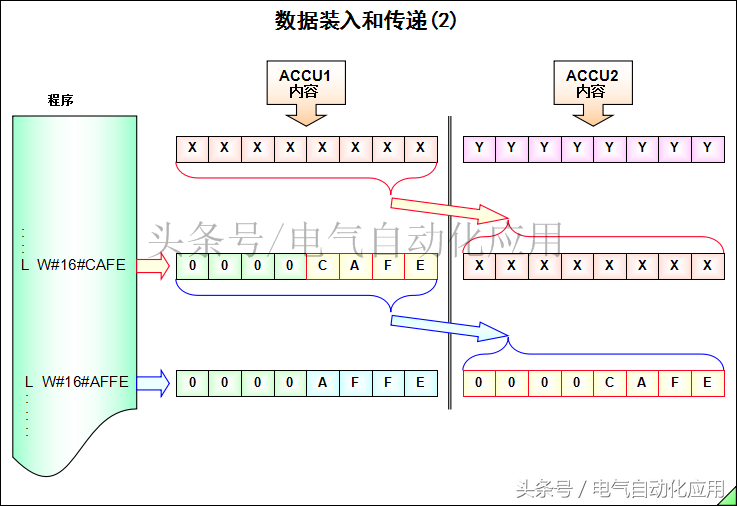

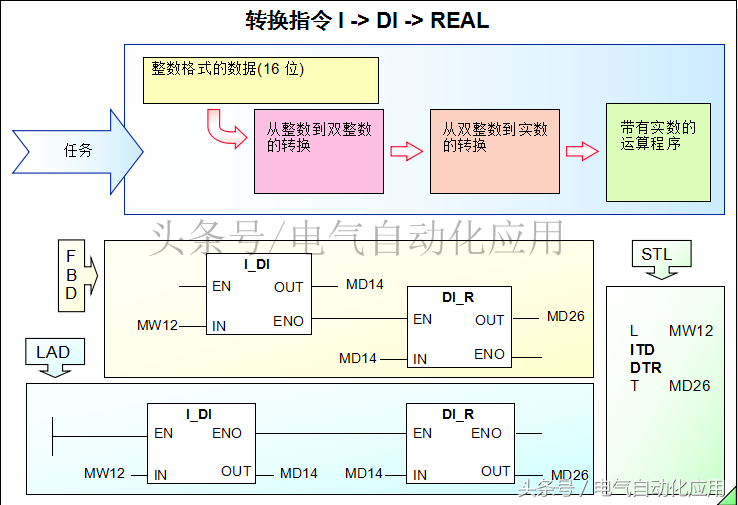

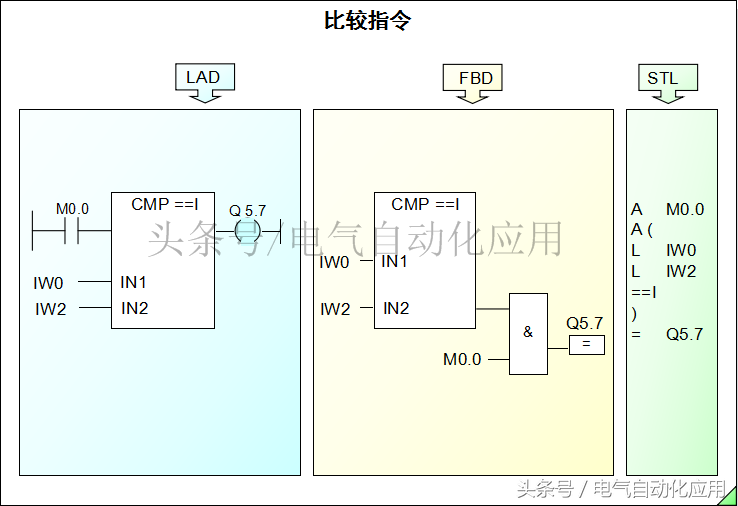

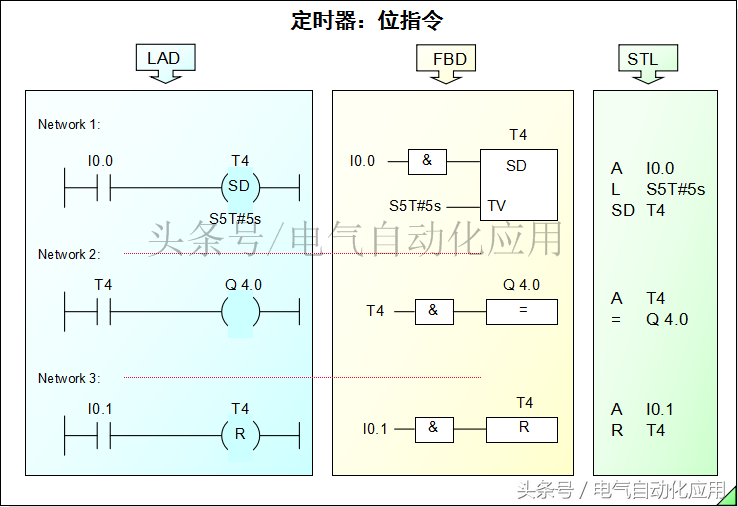

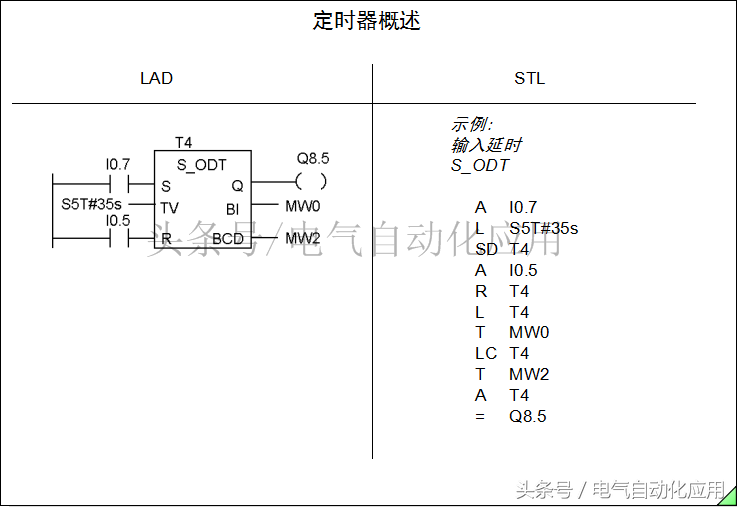

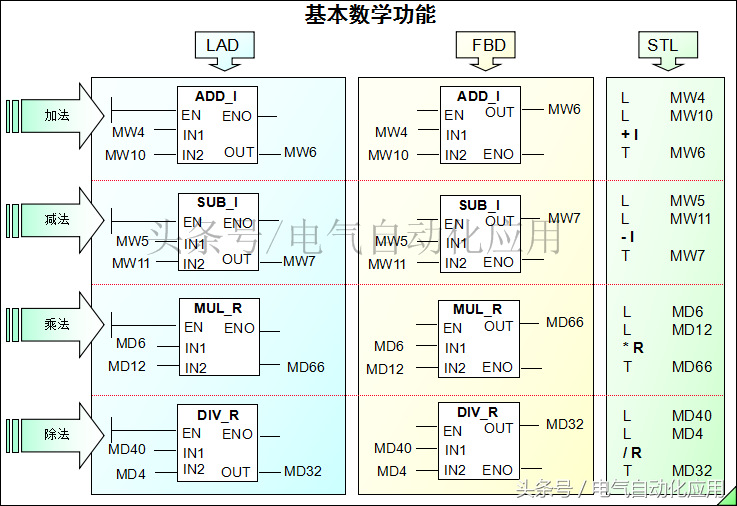

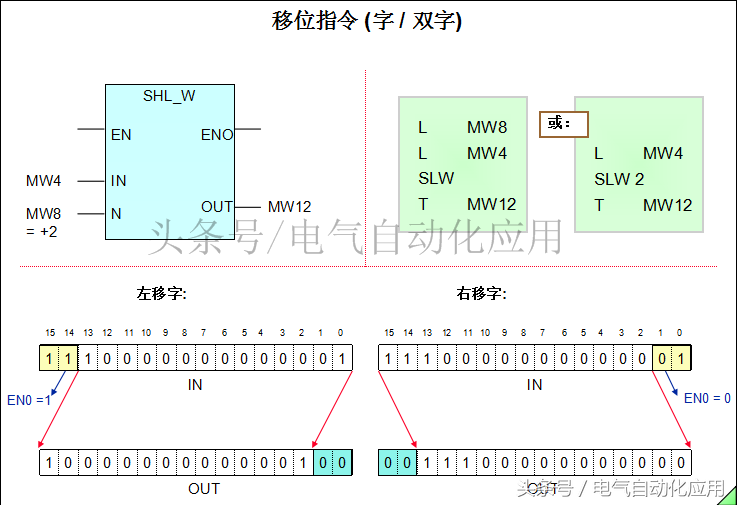

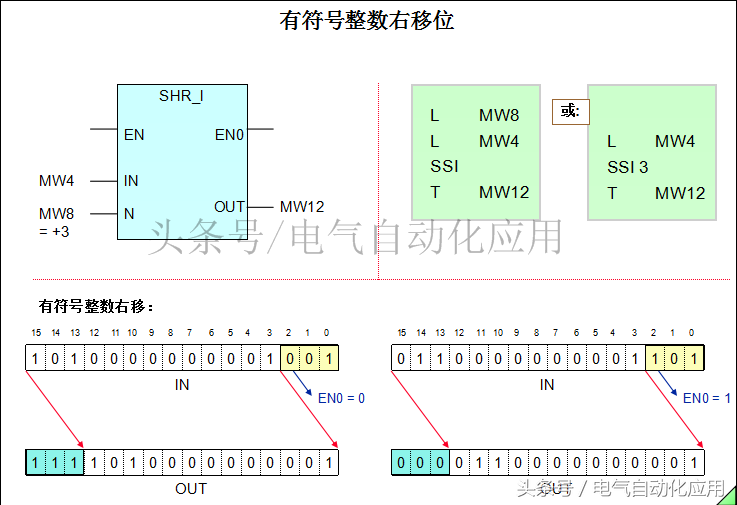

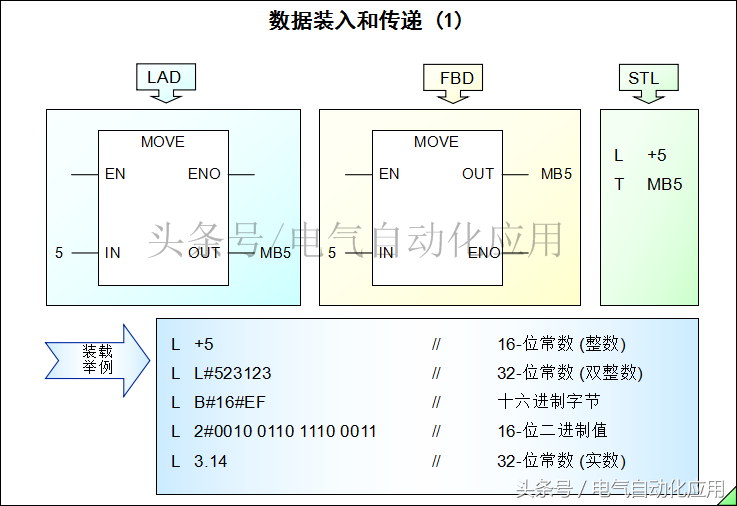

下面给大家分享一个很好的学习资料，方便大家掌握转换指令以及格式。

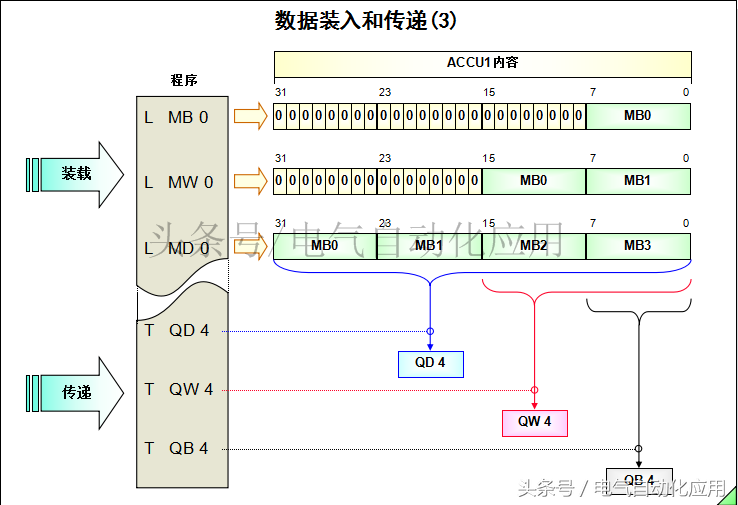

西门子的高低位一定要注意，因为西门子PLC和WINCC的定义有一些区别。
（如果喜欢这篇文章，请点赞并关注，更多原创的工业应用以及PLC学习的文章等着你）
