用PLC控制称重，其实很容易，5分钟学会S7-200称重编程和校称

原创不易，请勿抄袭！

我知道这么写一点意义都没有，我也不可能去追究别人盗版我文章的责任，但我希望我写了近6个小时的文章会有人真心喜欢，会有人能够学到文章里的知识点，并应用到工业中，这样我的目的就达到了，然后希望大家能支持我一下，点赞收藏并分享，让更多的人看到这篇写之不易的文章，谢谢。

上篇文章我们讲了PLC连接称重传感器的几种方法以及这几种方法的优缺点，今天我们说一下如何使用西门子S7-200编写称重程序。下篇文章我们会再讲一下西门子S7-300的称重程序；本文提到的所有程序实例，手册和库文件还有称重模块的详细信息以及校称软件等等我都已打包好，有需要的在评论区留下邮箱，我会一一发送。

1 称重传感器+二次表+模拟量输入的方式比较简单，只需要识别好模拟量输入通道，然后将模拟量输入转换为需要的数值范围就可以。

2 称重传感器+二次表+通讯的方式，需要选择带232/485通讯接口的PLC，设置好通讯参数后，从接收口读到的数值就是称重的实际数值，然后进行换算即可，232/485通讯也是PLC使用的一个知识点，大家有兴趣的话可以在下方留言，我可以给大家讲解。

3 我们主要讲讲这个最经典的方式吧，那就是重传感器+接线盒+称重模块。

要想使用这种方式称量的话，我们需要编写PLC程序，并且通过软件设置称重模块参数，并进行校称等操作。

一首先我们先说说PLC编程，其实称重系统的编程学起来非常难，但应用起来非常简单。为什么这么说呢？

举个例子，1+1=2大家都知道，但是要问1加1为什么等于2那就复杂多了。

所以大家想用PLC控制称重系统的话，只需要把我给大家做的例子按照现场实际设备简单修改一下，然后下到PLC里就可以使用，下载后有疑问的话再去测试各个点的功能，多用几次后就熟练了。（几乎所有人的第一套PLC程序都是抄袭别人的，一点一点探索然后自己才有思路。）

但是为了让大家理解更深一些，我除了把程序发给你们让你们模仿外，还会将一些重要的信息列出来，让大家对称重系统有一个系统的了解，这样才能快速的学会称重的编程。

我们选用的PLC是CPU226.西门子S7-200其他型号也可以，但是需要注意：1不同PLC可以拓展的称重模块数量不同，2程序设置的起始位置可能有变化，因为有的PLC自带模拟量，所以接到PLC后的称重模块的起始值就不是AIW0，而称重模块前没有模拟量输入的一般起始地址就是AIW0.具体起始值以硬件监测到的为准，这个后文我们会说到。

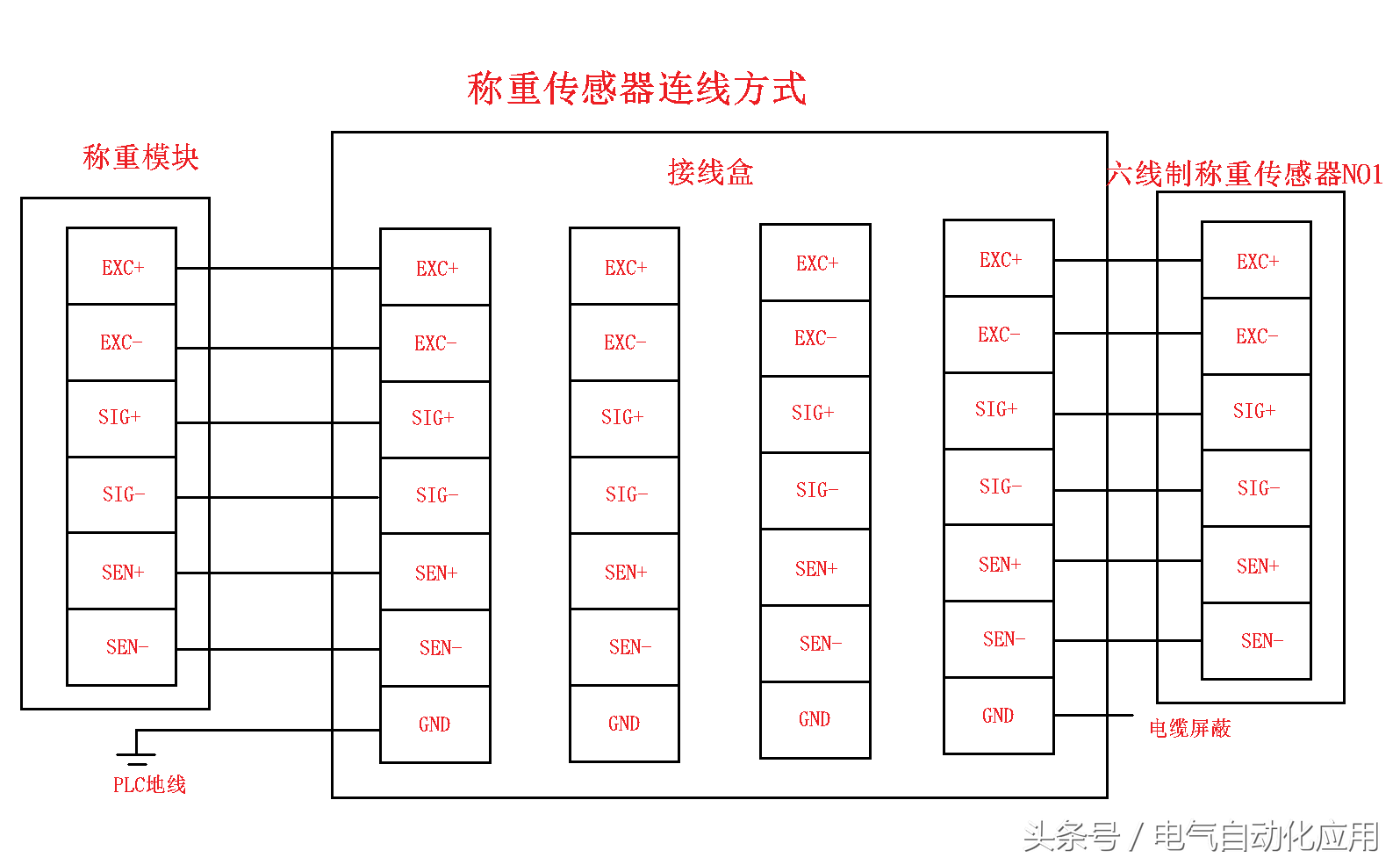

然后按照接线图将传感器接到接线盒，再由接线盒接到PLC模块，然后检查下回路，没有问题后送电。

连线方式

SIWAREX MS称重模块

用西门子的专用编程电缆连接到PLC，以前说过西门子PLC的区别，S7-200没有以太网口，S7-200smart不能拓展称重模块，有点尴尬，所以只能用这种特定电缆进行编程。

西门子称重模块可以理解成一种硬件，所以需要驱动，对西门子S7-200来说，这个驱动就是库文件，我们将库文件倒入程序中，库文件也打包在文件包里。

打开软件，添加库文件

添加成功

程序出现在库里

倒入后大家可以看到两个程序块，一个程序块是用来读取称重数值的，另一个是用来清零的，这两个程序块我们可以直接拉出来用。

连接好PLC后先将滤波功能去掉，以前的文章说过，滤波会导致称重有延迟，所以需要去掉。工业自动化的知识网络就是由一个一个知识点构成，我需要将整个知识网络拆分成一个一个知识点，大家需要一个一个知识点学习，然后构建自己的知识网络。

删除滤波功能

然后我们读取下PLC信息，可以看到状态是AIW0，图片为例子为截图，德国的E是输入I，A是输出Q的意思，所以有些德国图纸标记是E和A,大家了解一下就可以。

可以看出起始值是AIW0，和AQW0，后面程序设置会用到

然后我们进行编程。

第一行和第二行为数据转换，其中第一行的firstA为PLC硬件读到的地址，其他的依次后移一个字节；比如文中读到的地址是AIW0，AQW0参数设置就是AIW0，AIW2，AIW4，AIW6，AQW0，AQW2，AQW4，AQW6；如果读到的地址是AIW8，AQW8参数设置就是AIW8，AIW10，AIW12，AIW14，AQW8，AQW10，AQW12，AQW14。

FirstVB是数据转换的起始位置，以指针的形式，实际数据为后移一位，如果是&VB200，那实际读数就是VW202，这个数可以任意填写，只要不侵占其他程序就可以。

第三行和第四行是清零指令，按照上述程序即可实现清零，但需谨记，清零仅在称的重量小于一定数值以下才可，否则无法清零，我用的传感器的清零上限是50g。

PLC程序就是这样，因为VW是字的格式，不可以与数值作比较，需要转换到可计算的数据格式，所以例子程序转换为VD1000，VD1000就是可以比较的最终重量数值，如果需要以设定值控制外部设备的话就用VD1000做数值比较就可以。

二除了PLC程序，我们还需要按照称重传感器设置称重模块参数。我们需要用到的软件是Siwatool_V4或者Siwatool_MS，这两个软件的区别就在于Siwatool_V4可以针对多个称重模块，Siwatool_MS只对应一种模块，所以我一般两个都装，哪个好用用哪个，用法大致一样。

我们需要一根线连接称重模块和安装以上软件的电脑；

两侧各为9针串口，称重模块上有串口接口，电脑侧如果没有的话需要串口转USB转换器。

连接之后。

第一步：建立通信

点击Module name，选择SIWAREX MS

然后点击Online按钮，软件与模块建立通信，如果通讯不上的话，切换一下COM口就可以了。

PC列参数表示SIWATOOL软件中的参数设置，SIWAREX列为称重模块内实际设置的参数，当二者不一致时，参数为红色。

将鼠标点击

Adjustment parameter (DR3) 上，鼠标右键，选择Receive data record，将DR3中的所有参数读取到SIWATOOL软件中。

第二步：称重模块参数设置

Adjustment weight 1：标定砝码重量，因为SIWAREX MS只能通过一个Word来存储重量，无法显示小数点，所以此处输入砝码重量时需要考虑小数点个数。此处输出2000，如果小数点个数为2，那么代表标定砝码重量为20.00

Decimal place for the remote display：小数点个数

Weighing range：称量范围，指容器或者秤台上被称量的物料的最大重量，而不是传感器量程。当重量大于此处设置的称量范围时，称重模块的MAX指示灯会变为红色。

第三步：将参数发送到称重模块中

完成上述参数设置后，将鼠标点击Adjustment parameter (DR3) 上，鼠标右键，选择Send data record，将DR3中的所有参数写入到称重模块中。

第四步：零点标定

将秤清空，然后执行零点标定，此时重量显示为0。

第五步：砝码标定

将标定砝码（重量与第二步设定的砝码重量一致）放在秤上，然后执行砝码标定，此时显示砝码重量。

第六步：参数备份。

点击Receive all data按钮，将称重模块参数全部上载，然后单击Save as按钮，将参数保存为文件。如果需要更换新模块时，只需要将该文件打开，通过Send all data，将参数下载到新模块中即可，无法重新进行标定。

西门子有多种称重模块，软件也有多个，但都大同小异，只要我们熟悉一个效称软件，其他的就非常容易了。

最后提醒大家一下，无论是更换称重模块还是更换称重传感器我们都需要重新效称，然后即使不坏的话，传感器使用时间过长也需要重新效称才能保持准确度。

六小时的心血啊，希望大家喜欢，分享知识是我最大的快乐！想要资料的留下邮箱。

（如果喜欢这篇文章，请点赞并关注，以便优秀文章在第一时间收到推送）

PLC编程算法，你知道几个方法？

一、PLC编程算法

PLC中无非就是三大量：开关量、模拟量、脉冲量。那么搞清楚三者之间的关系，你就能熟练的掌握PLC了。

1、 开关量也称逻辑量，指仅有两个取值，0或1、ON或OFF。它是最常用的控制，对它进行控制是PLC的优势，也是PLC最基本的应用。

开关量控制的目的是，根据开关量的当前输入组合与历史的输入顺序，使PLC产生相应的开关量输出，以使系统能按一定的顺序工作。所以，有时也称其为顺序控制。而顺序控制又分为手动、半自动或自动。而采用的控制原则有分散、集中与混合控制三种。

2、 模拟量是指一些连续变化的物理量，如电压、电流、压力、速度、流量等。

PLC是由继电控制引入微处理技术后发展而来的，可方便及可靠地用于开关量控制。由于模拟量可转换成数字量，数字量只是多位的开关量，故经转换后的模拟量，PLC也完全可以可靠的进行处理控制。由于连续的生产过程常有模拟量，所以模拟量控制有时也称过程控制。

模拟量多是非电量，而PLC只能处理数字量、电量。所有要实现它们之间的转换要有传感器，把模拟量转换成数电量。如果这一电量不是标准的，还要经过变送器，把非标准的电量变成标准的电信号，如4—20mA、1—5V、0—10V等等。

同时还要有模拟量输入单元(A/D)，把这些标准的电信号变换成数字信号;模拟量输出单元(D/A)，以把PLC处理后的数字量变换成模拟量——标准的电信号。所以标准电信号、数字量之间的转换就要用到各种运算。这就需要搞清楚模拟量单元的分辨率以及标准的电信号。例如：

PLC模拟单元的分辨率是1/32767，对应的标准电量是0—10V，所要检测的是温度值0—100℃。那么0—32767对应0—100℃的温度值。然后计算出1℃所对应的数字量是327.67。如果想把温度值精确到0.1℃，把327.67/10即可。

模拟量控制包括：反馈控制、前馈控制、比例控制、模糊控制等。这些都是PLC内部数字量的计算过程。

3、 脉冲量是其取值总是不断的在0(低电平)和1(高电平)之间交替变化的数字量。每秒钟脉冲交替变化的次数称为频率。

PLC脉冲量的控制目的主要是位置控制、运动控制、轨迹控制等。例如：脉冲数在角度控制中的应用。步进电机驱动器的细分是每圈10000，要求步进电机旋转90度。那么所要动作的脉冲数值=10000/(360/90)=2500。

二、模拟量的计算

1、 -10—10V。-10V—10V的电压时，在6000分辨率时被转换为F448—0BB8Hex(-3000—3000);12000分辨率时被转换为E890—1770Hex(-6000—6000)。

2、 0—10V。0—10V的电压时，在12000分辨率时被转换为0—1770Hex(0—6000);12000分辨率时被转换为0—2EE0Hex(0—12000)。

3、 0—20mA。0—20mA的电流时，在6000分辨率时被转换为0—1770Hex(0—6000);12000分辨率时被转换为0—2EE0Hex(0—12000)。

4、 4—20mA。4—20mA的电流时，在6000分辨率时被转换为0—1770Hex(0—6000);12000分辨率时被转换为0—2EE0Hex(0—12000)。

以上仅做简单的介绍，不同的PLC有不同的分辨率，并且您所测量物理量实现的量程不一样。计算结果可能有一定的差异。

注：模拟输入的配线的要求

1、使用屏蔽双绞线，但不连接屏蔽层。

2、当一个输入不使用的时候，将V IN 和COM端子短接。

3、模拟信号线与电源线隔离 (AC 电源线，高压线等)。

4、当电源线上有干扰时，在输入部分和电源单元之间安装一个虑波器。

5、确认正确的接线后，首先给CPU单元上电，然后再给负载上电。

6、断电时先切断负载的电源，然后再切断CPU的电源。

三、脉冲量的计算

脉冲量的控制多用于步进电机、伺服电机的角度控制、距离控制、位置控制等。以下是以步进电机为例来说明各控制方式。

1、 步进电机的角度控制。 首先要明确步进电机的细分数，然后确定步进电机转一圈所需要的总脉冲数。计算“角度百分比=设定角度/360°(即一圈)”“角度动作脉冲数=一圈总脉冲数*角度百分比。”

公式为：角度动作脉冲数=一圈总脉冲数*(设定角度/360°)。

2、 步进电机的距离控制。 首先明确步进电机转一圈所需要的总脉冲数。然后确定步进电机滚轮直径，计算滚轮周长。计算每一脉冲运行距离。最后计算设定距离所要运行的脉冲数。

公式为：设定距离脉冲数=设定距离/[(滚轮直径*3.14)/一圈总脉冲数]

3、 步进电机的位置控制就是角度控制与距离控制的综合。

以上只是简单的分析步进电机的控制方式，可能与实际有出入，仅供各位同仁参考。伺服电机的动作与步进电机的一样，但要考虑伺服电机的内部电子齿轮比与伺服电机的减速比。
