10个步骤完成PLC从编程到下载，超详细的TIA博途V13软件使用教程

大家好，欢迎关注电气技术微课堂！

许多学习PLC编程的朋友接触最多的编程软件可能是STEP-7，随着近年来S7-1200型PLC逐渐替代S7-200PLC的大趋势，TIA博途 软件的使用也越来越广泛。下面是我总结的TIA博途V13 软件的基本操作流程，并不是很深入，适用于入门新手。

第一步：双击图标打开TIA博途V13软件。

第二步：在这个界面中我们可以打开一个已经存在的项目，也可以新建一个项目。这里选择新建项目。

第三步：在选择“新建项目”后会出现如下菜单，可以继续设置项目的名称以及项目保存的位置，在填写完成后点击“创建”按钮。

第四步：这时候会弹出一个新的菜单，在此菜单中既可以直接进行设备组态，也可以创建PLC程序，或是打开项目视图，选择最后一个“打开项目视图”，如果需要多个PLC进行组态，也可以后期在项目视图里去完成。

第五步：打开项目视图界面后，左边栏是经典的“项目树”结构，因为我们还没有添加任何硬件设备，所以还不能开始编程操作。双击“项目树”中的“添加新设备”选项，给项目添加一个PLC。

在新弹出的窗口中，左侧包括控制器、HMI、PC系统三个选项，因为要添加的是PLC设备，所以我们选择“控制器”，选择PLC的型号为CPU 1214C AC/DC/RLY，在下拉列表中进一步选择该PLC的订货号（PLC的订货号一般印刷在PLC本体上，是一个16位的字母与数字结合的串号，例如6ES7 214-1BG40-0XB0）。

注意PLC选型这一步骤很关键，如果PLC的型号选择不正确，项目程序将不能成功下载到PLC。

第六步：成功添加PLC设备之后，可以看到左边栏“项目树”中已经新增了一个"PLC_1"文件夹，该文件夹下还包含程序块、工艺对象、外部源文件、PLC变量等子目录。与此程序相关的所有文件都存储于这个项目文件夹中。

在这一步骤中，如果需要给PLC增加扩展模块，我们还可以在右侧边栏中选择各种功能模块进行添加。

举一个例子，因为我所选择的1214型PLC是自带模拟量输入的，但是没有模拟量输出功能，所以这里我在PLC的信号板上添加了一个模拟量输出模块AQ。

第七步：在完成了第六步的设备组态之后，还不能马上开始编写梯形图程序，我们要根据项目的具体控制要求来设定PLC的输入和输出变量。点击左边栏的PLC变量文件夹，双击打开下拉表中的“默认变量表”，依次输入变量的名称和地址来完成变量的设置。

第八步：打开项目树中的“程序块”文件夹，双击打开“Main[OB1]”主程序块，在该块中编写梯形图程序。编程的步骤与STEP-7基本相似，这里就不再一一赘述了。

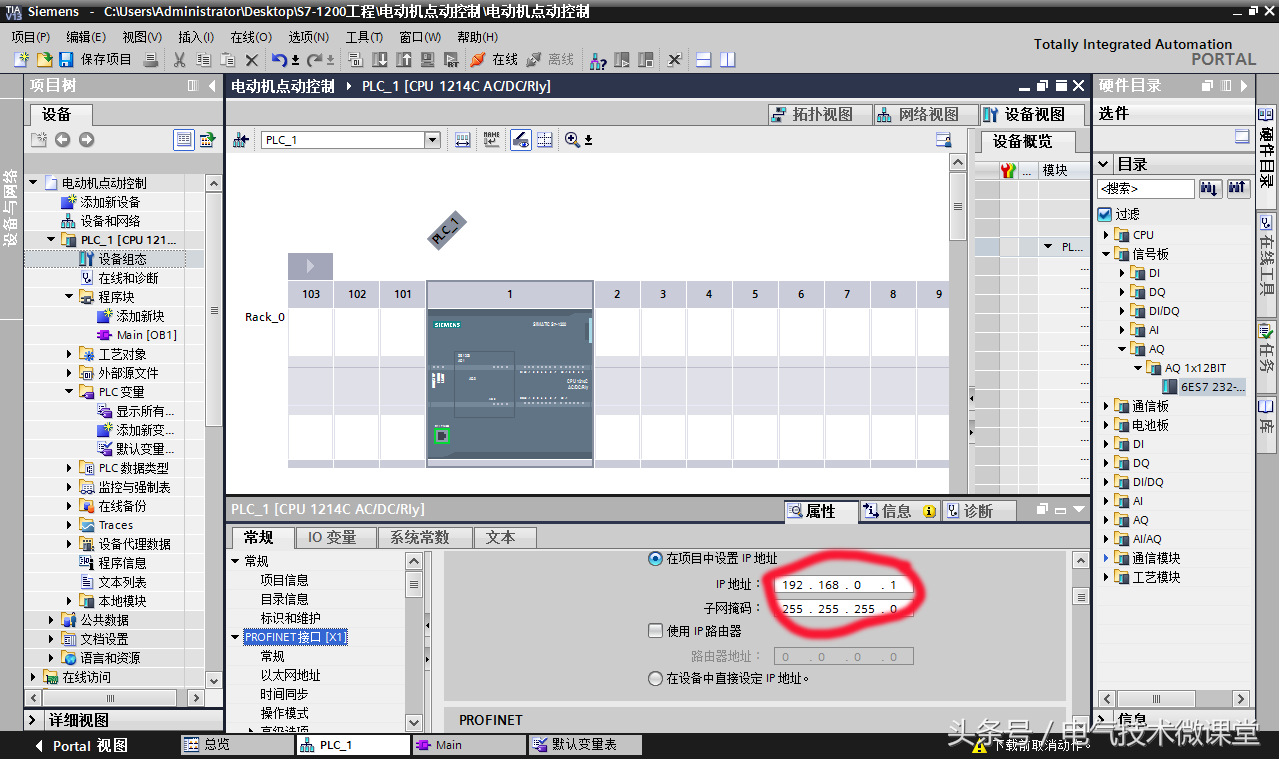

第九步：编写完成梯形图程序后，我们还要对PLC设备的IP地址进行设置(也可以直接下载项目到PLC,下载过程中系统会自动给PLC分配一个IP地址)。需要注意PLC的IP地址必须与计算机的IP在同一个网段，且两个设备的IP地址不能重复，否则会提示下载失败。具体设置参看下图：

第十步：点击下载按钮，在弹出菜单中选择网卡接口，点击搜索按钮，软件会自动搜索到在线的PLC设备，点击完成下载，操作结束！

如何下载保存PLC程序？

下载写入PLC程序的步骤，说明如下：

方式一：不清除掉保持寄存器和掉电线圈

给PLC供电。

将PLC的拨码开关从RUN档位拨到PROG档位（用于M32或M40的本体模块）。如果是M16的PLC，应该从RUN档位拨到STOP档位。

打开Vladder编程软件，将编好的程序从文件打开。

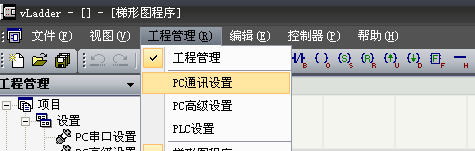

点最上面的状态栏中的工程管理,PC通讯设置。

根据电脑的实际端口进行设置，选择COM1还是其它COM口，全部设置好按确认。

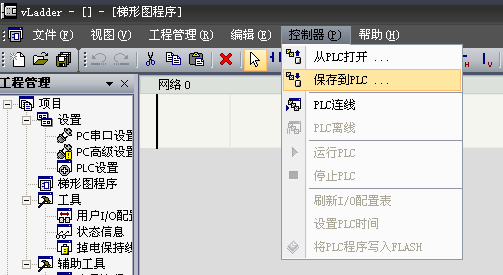

点最上面的状态栏中的控制器，选保存到PLC….。

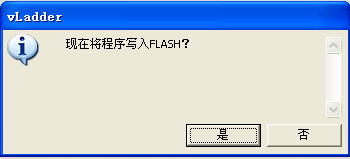

将程序写入FLASH，选是。

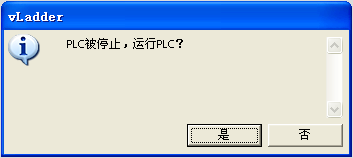

电脑控制停止还是运行PLC，根据自己需要选择。

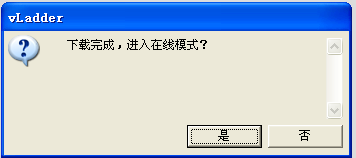

如果需要在线调试，请选择是，不需要在线调试选择否。

将PLC的拨码开关拨到RUN档位。

方式二：清除掉保持寄存器和掉电线圈

将PLC拨码开关拨到RST档位或STOP档位，然后给PLC供电。

将PLC的拨码开关拨到PROG档位（用于M32或M40的本体模块）。

打开Vladder编程软件，将编好的程序从文件打开。

点最上面的状态栏中的工程管理,PC通讯设置。

根据电脑的实际端口进行设置，选择COM1还是其它COM口，全部设置好按确认。

点最上面的状态栏中的控制器，选保存到PLC….。

将程序写入FLASH，选是。

电脑控制停止还是运行PLC，根据自己需要选择。

如果需要在线调试，请选择是，不需要在线调试选择否。

将PLC的拨码开关拨到RUN档位。
