首发！西门子PLC编程，24张程序图解析风机控制运行新案例

原创不易，请勿抄袭，转载注明来源！

昨天有玩家说想看梯形图，其实PLC编写的程序可以转换为梯形图来看的哦！大家可以私信小编拿案例的源文件来作梯形图转换！

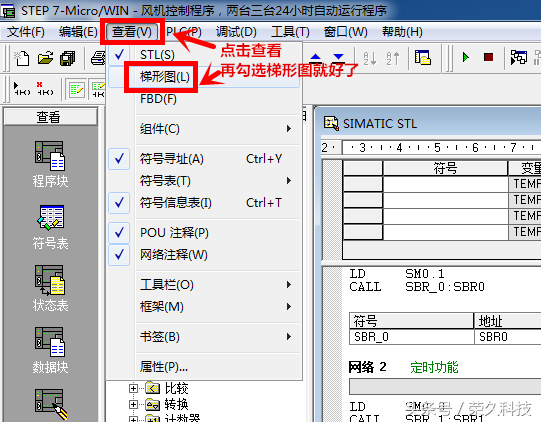

现在教大家PLC编程程序转换梯形图的小操作：

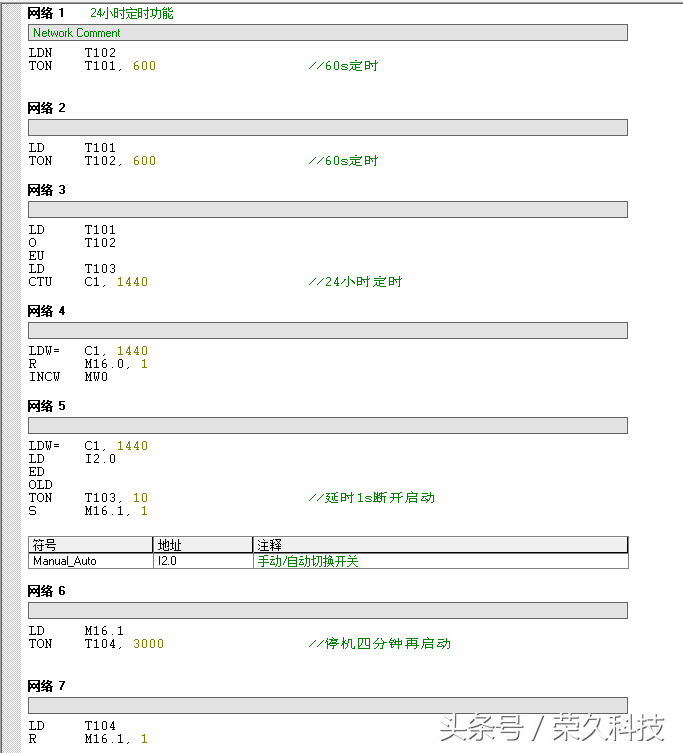

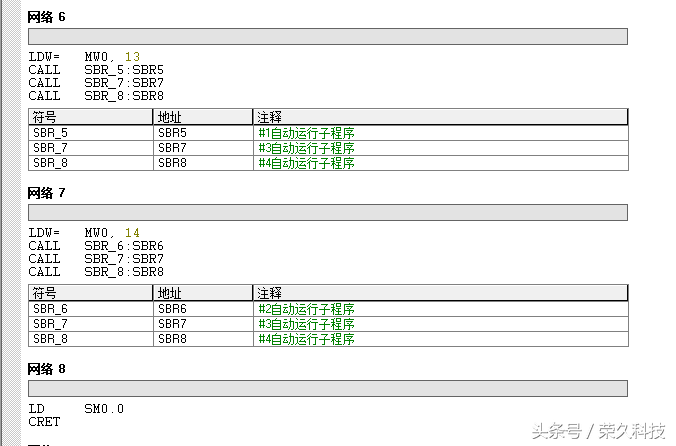

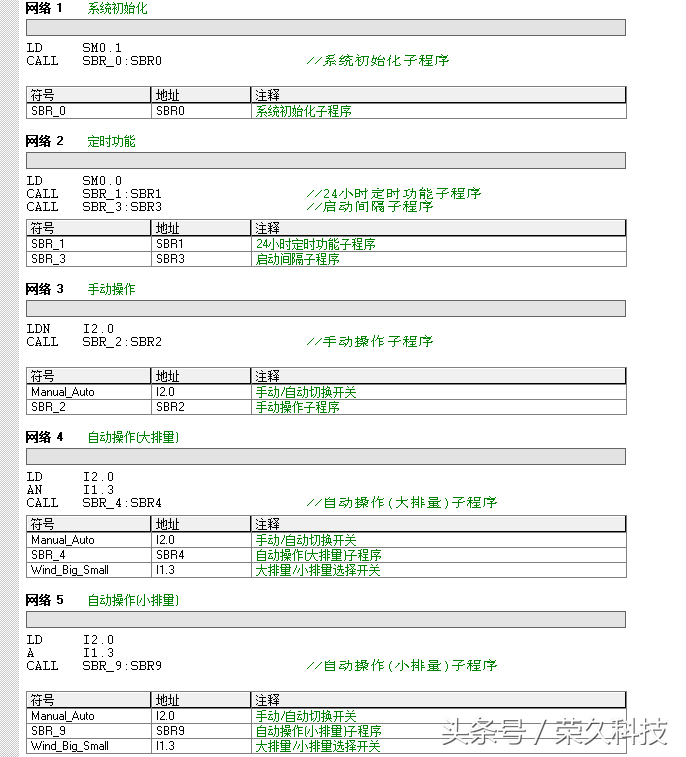

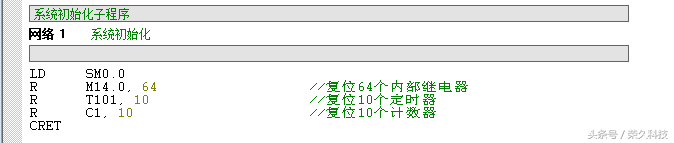

今天分享一个风机控制自动运行程序的案例

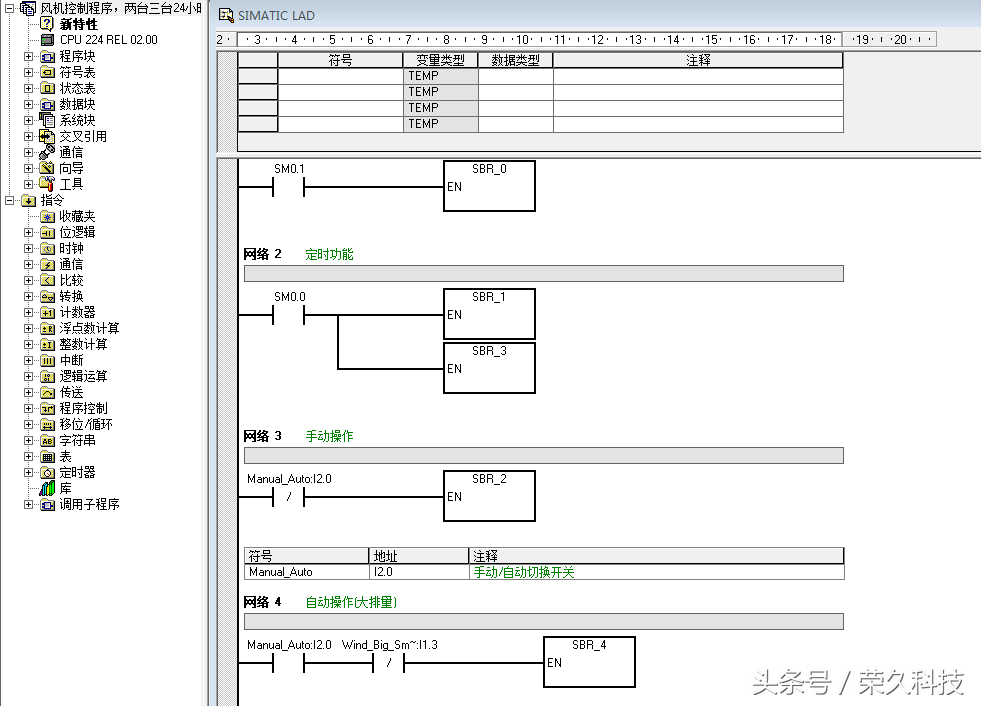

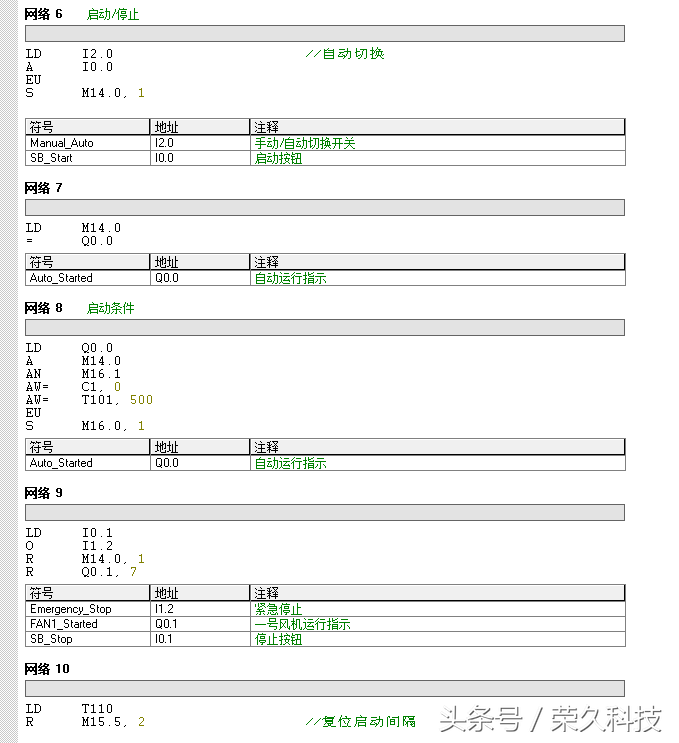

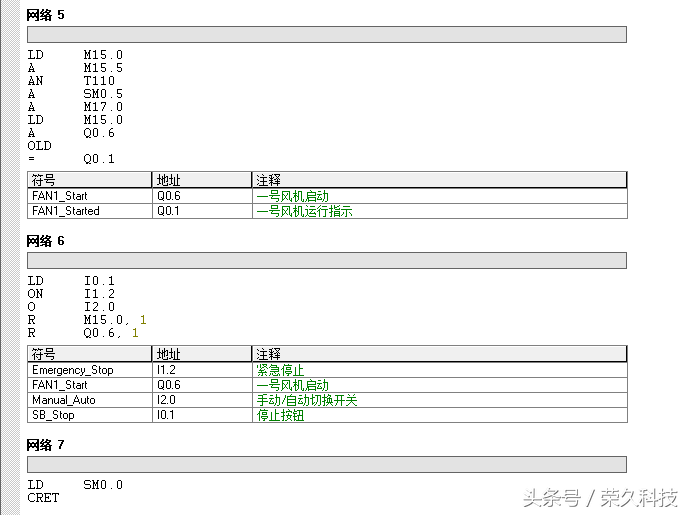

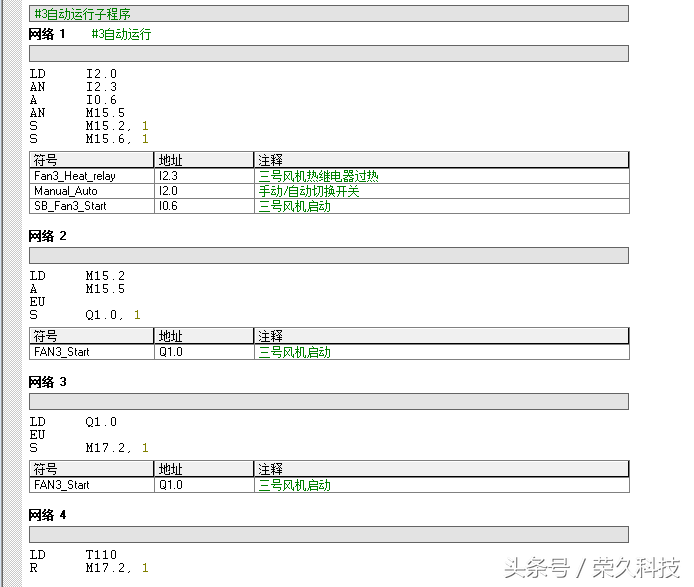

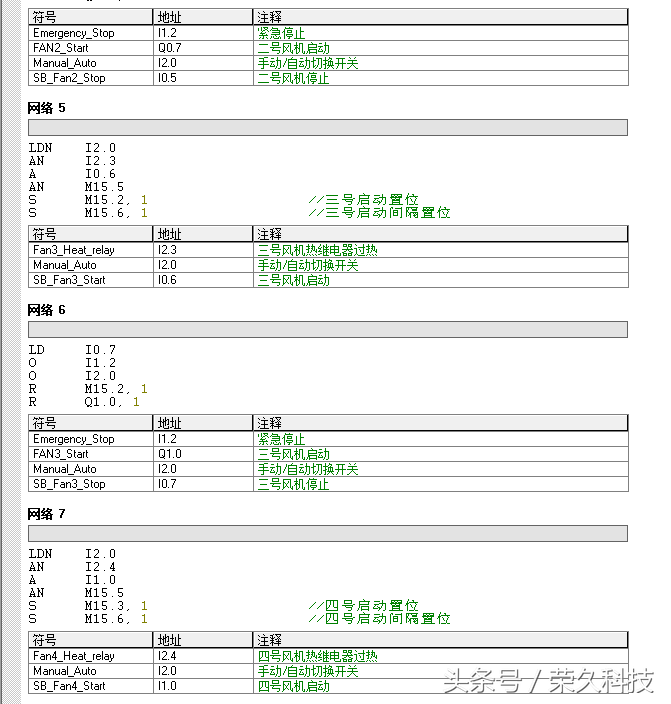

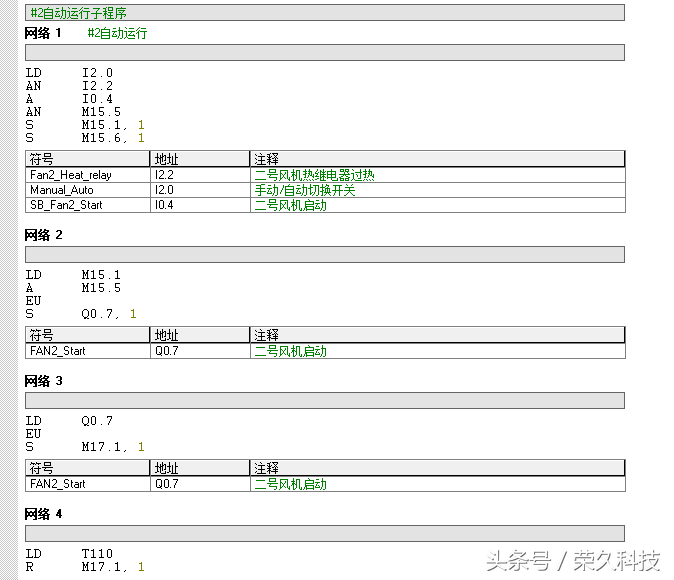

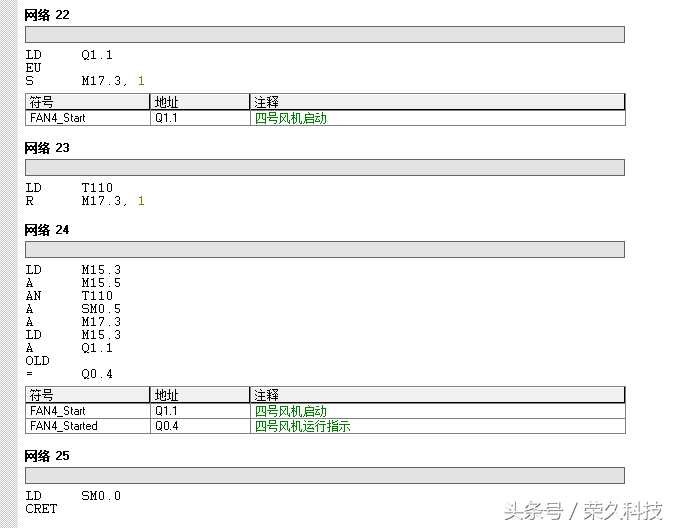

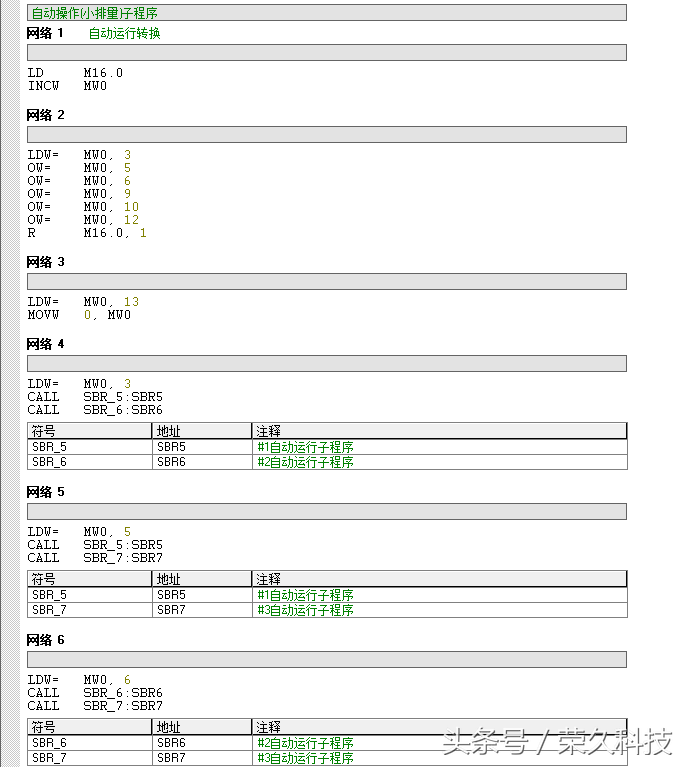

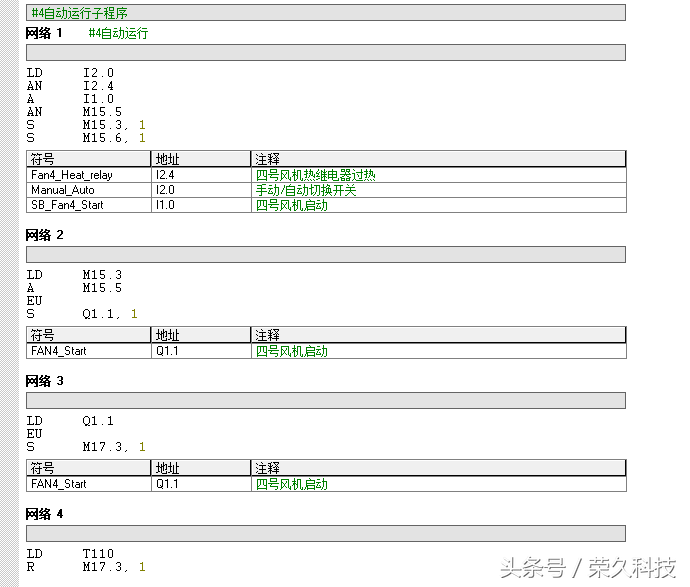

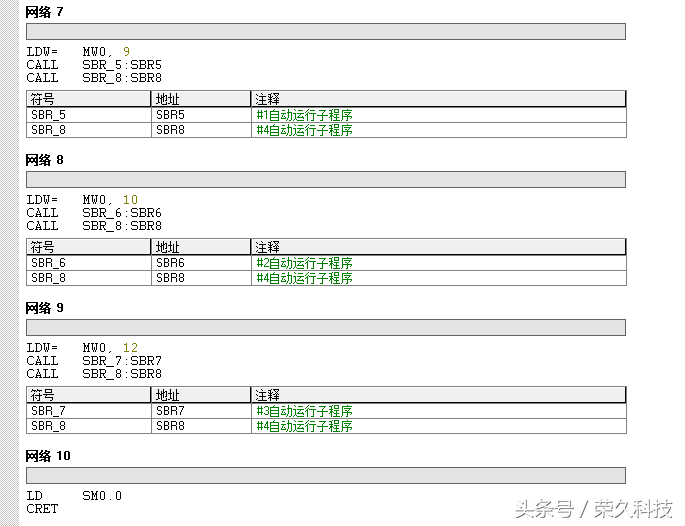

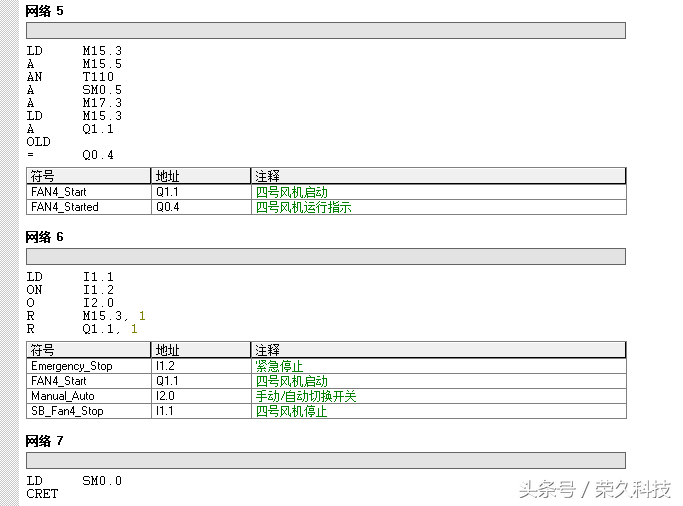

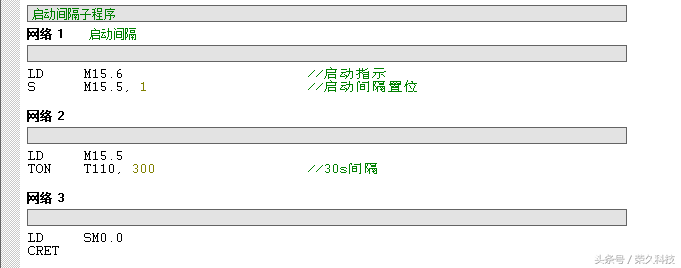

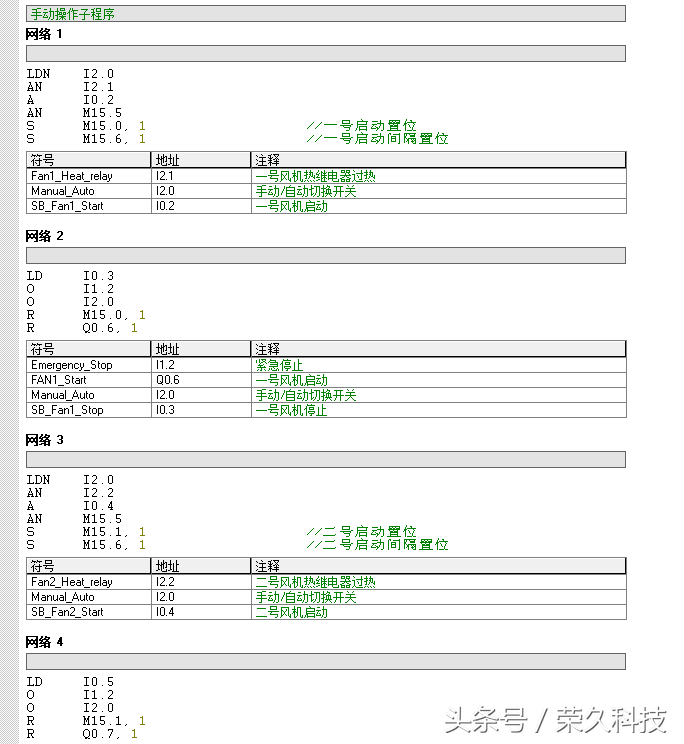

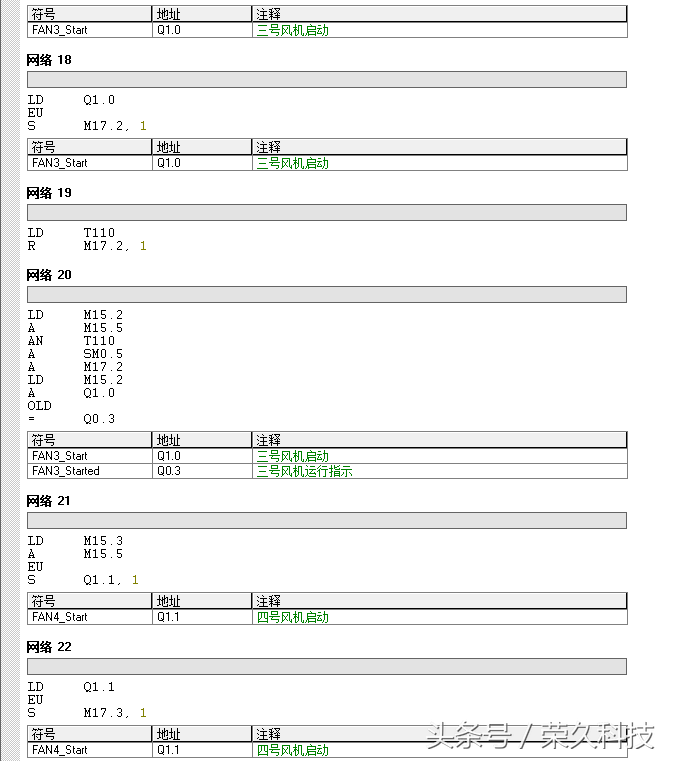

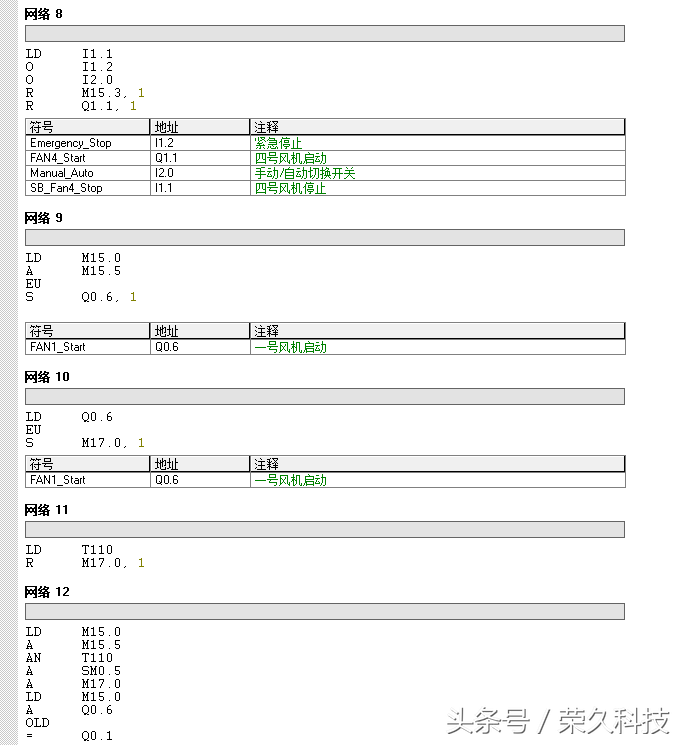

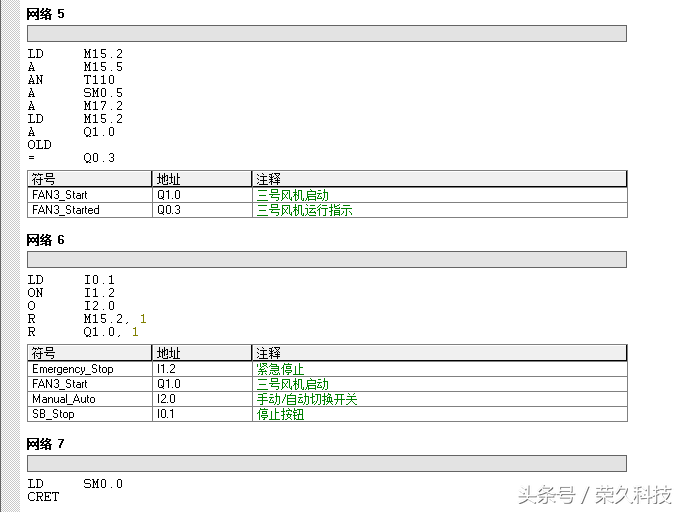

二、风机控制子程序

以上，欢迎分享及收藏！

如需此案例的源文件，或其他学习PLC编程的资料及软件也可以订阅私信告知小编哦，以便后续为大家分享探讨，一起成长学习！

工控老鬼：S7-300PLC编程与变频器的风机节能自动控制项目案例

给大家分享一个基于S7-300 PLC与变频器的风机节能自动控制项目案例改造，包含了：

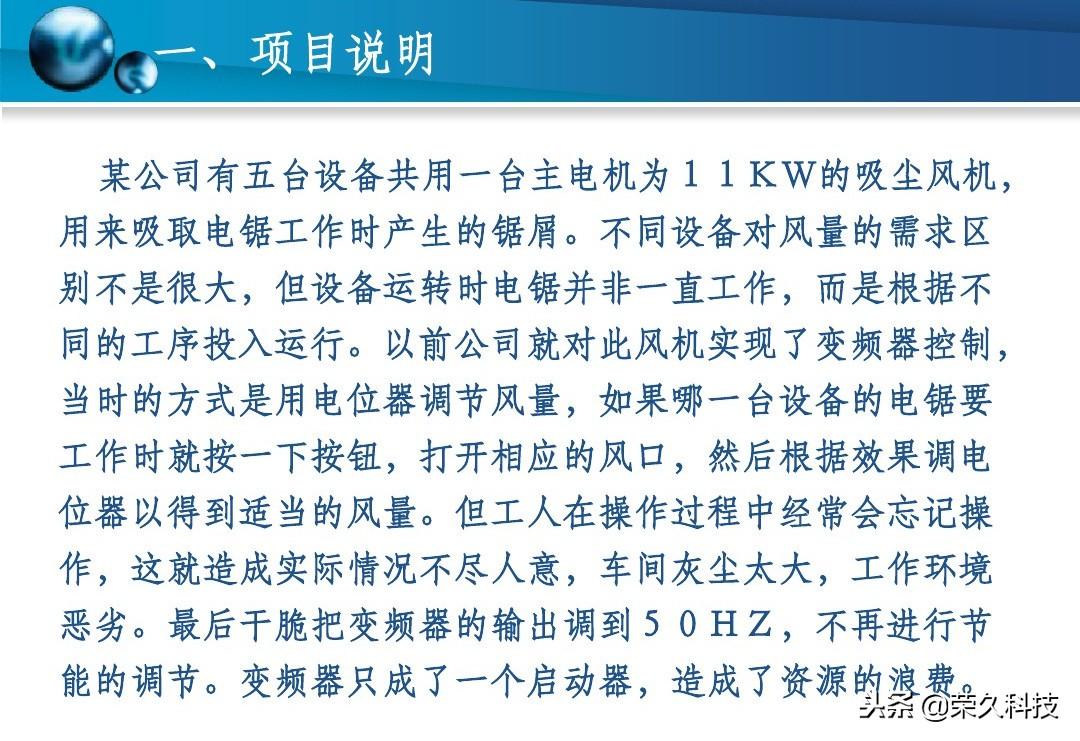

一、项目说明

二、改造方案

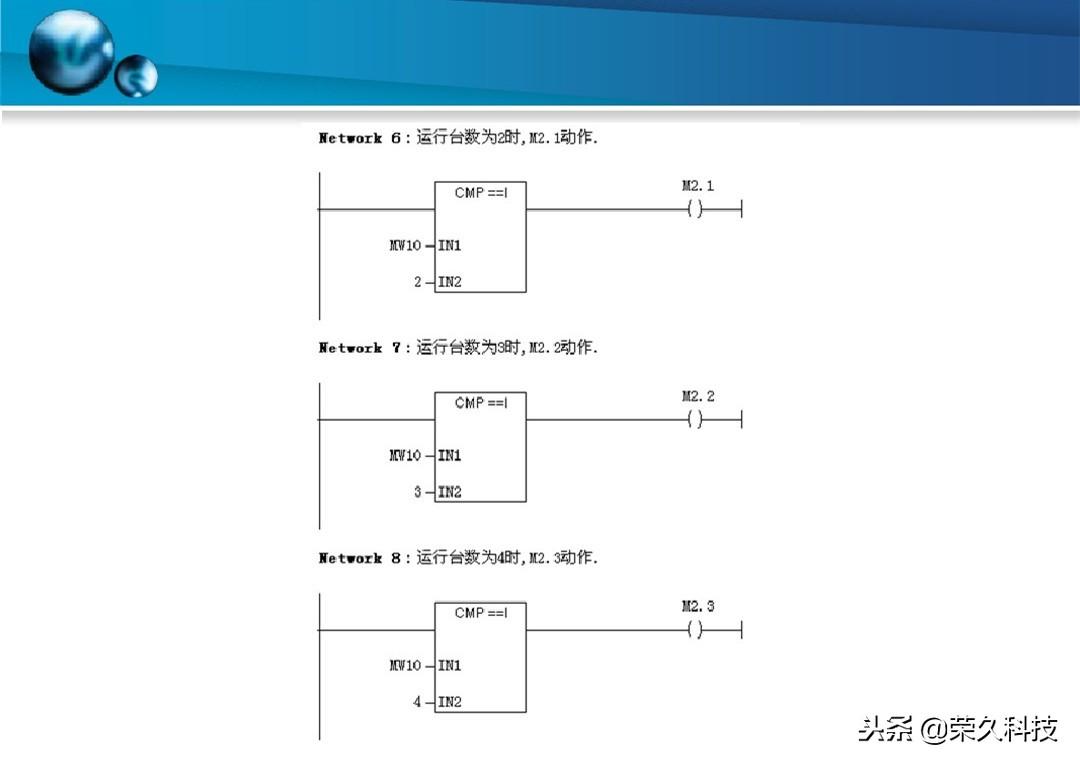

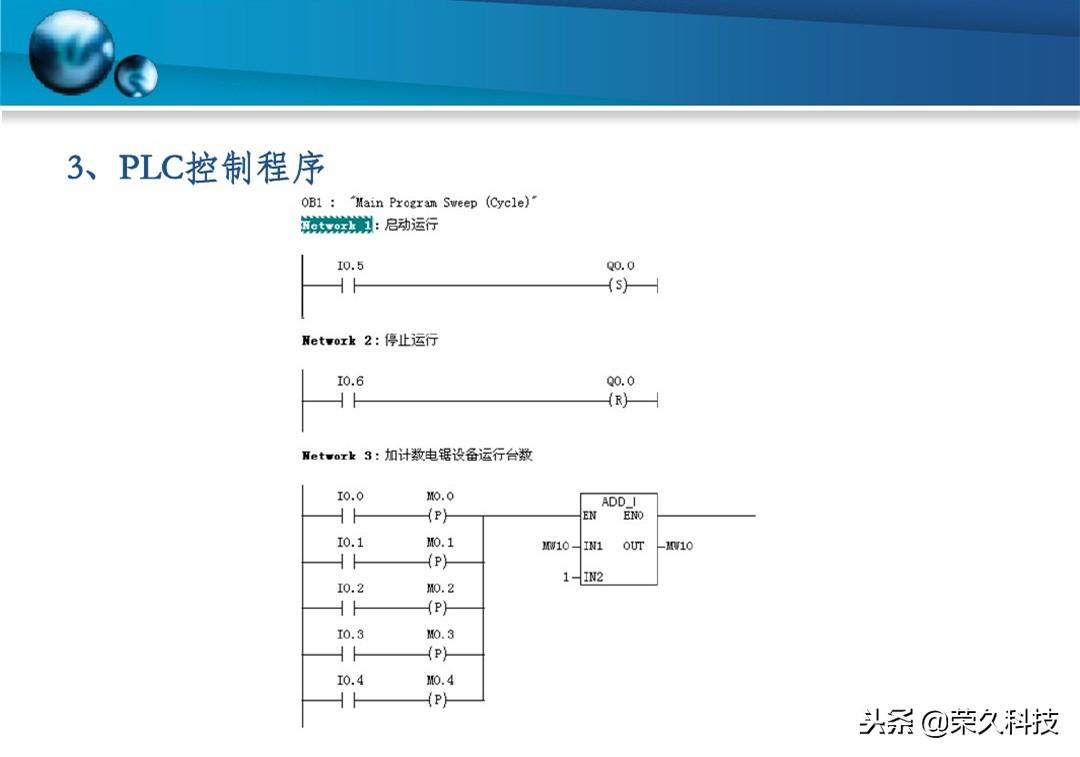

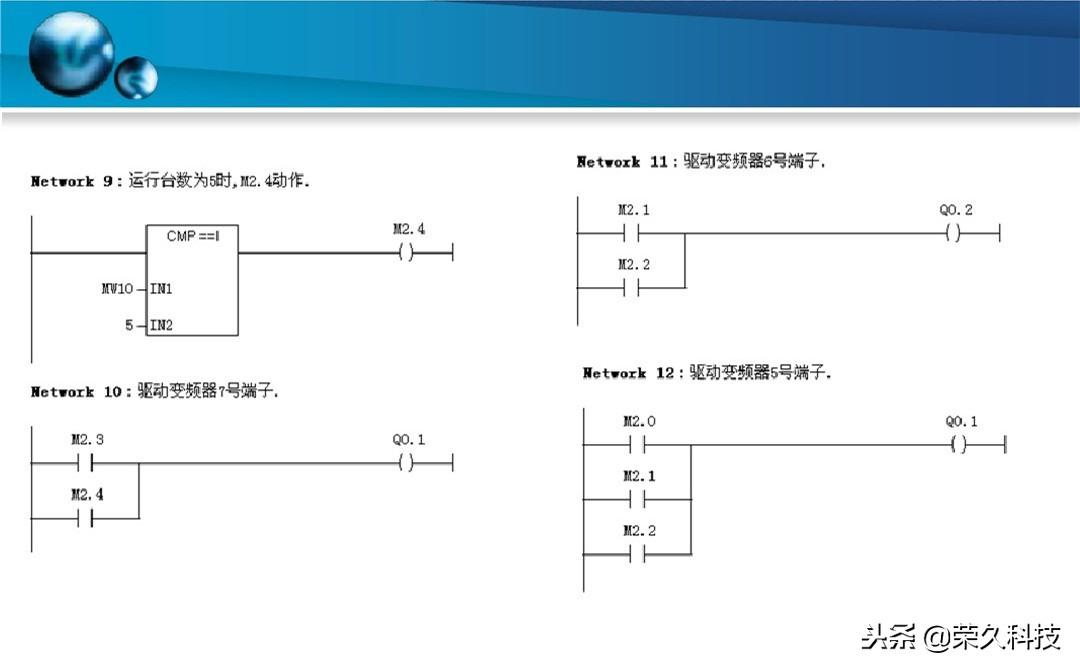

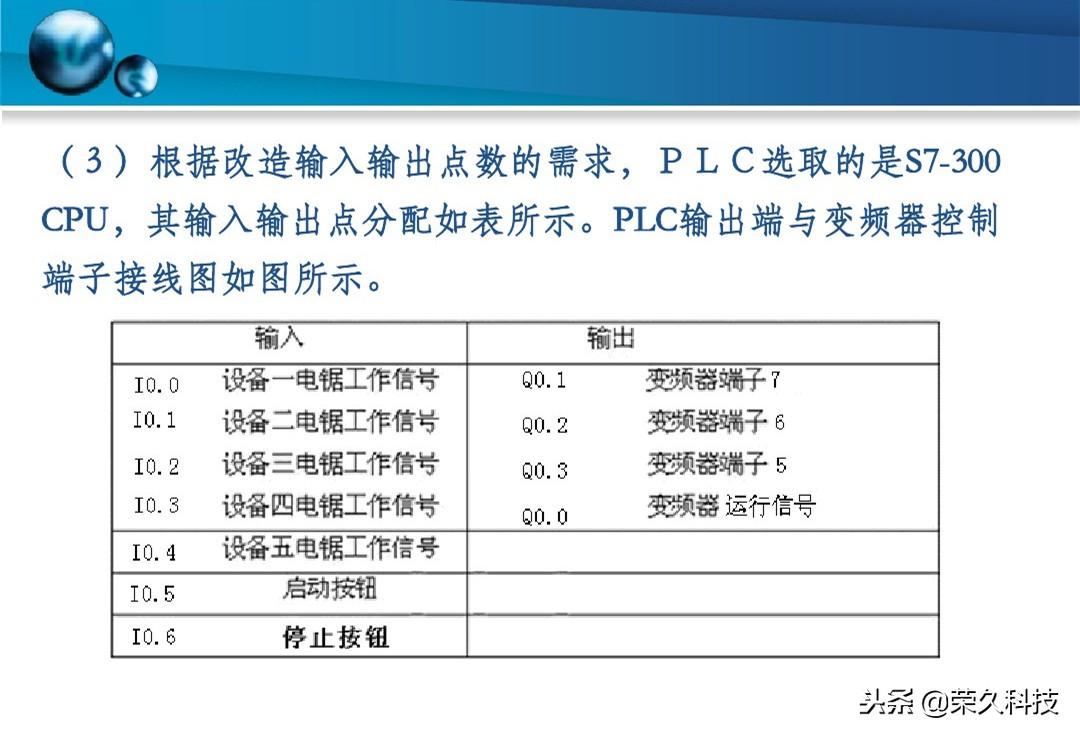

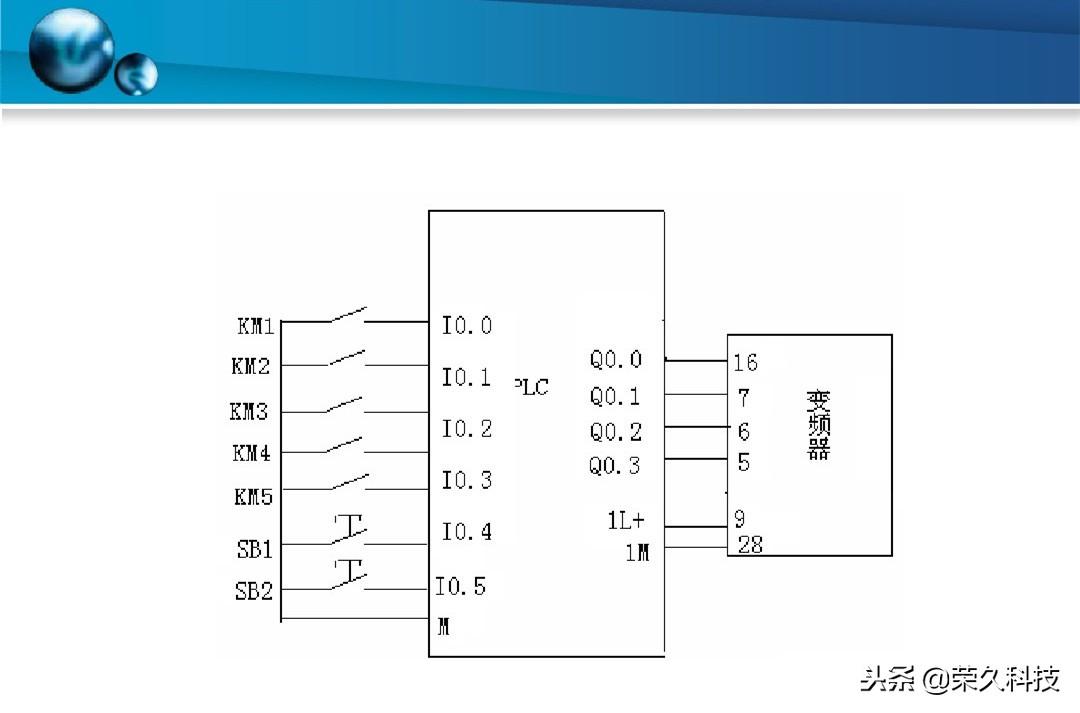

三、方案实施（PLC接线、PLC编程程序等）

二、改造方案

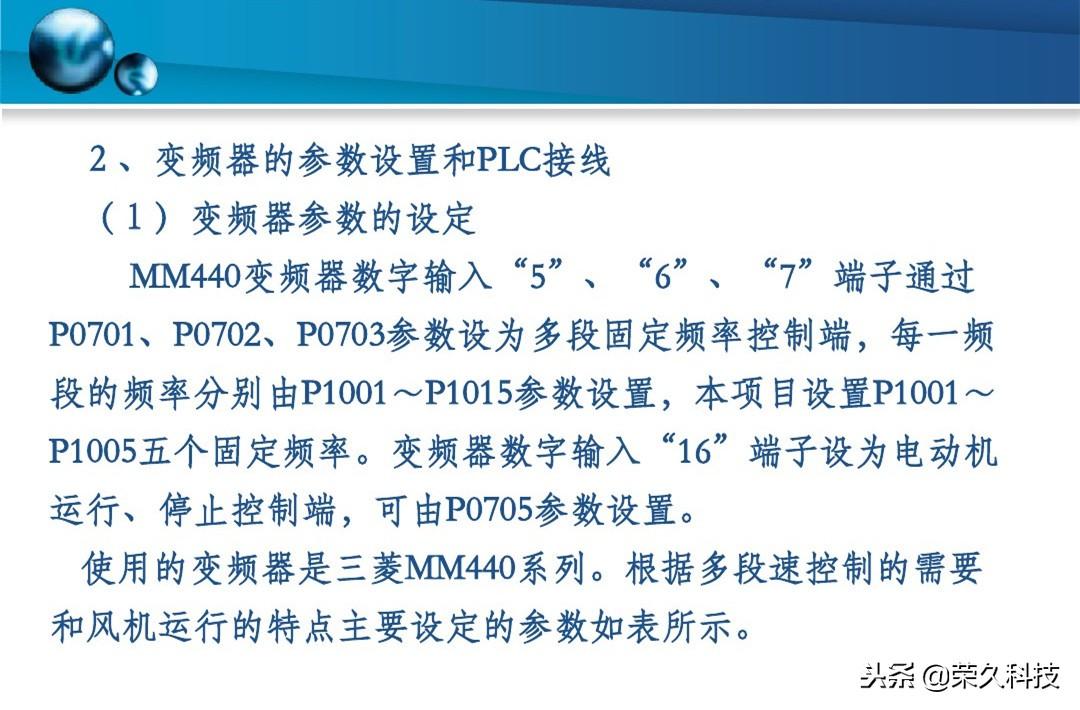

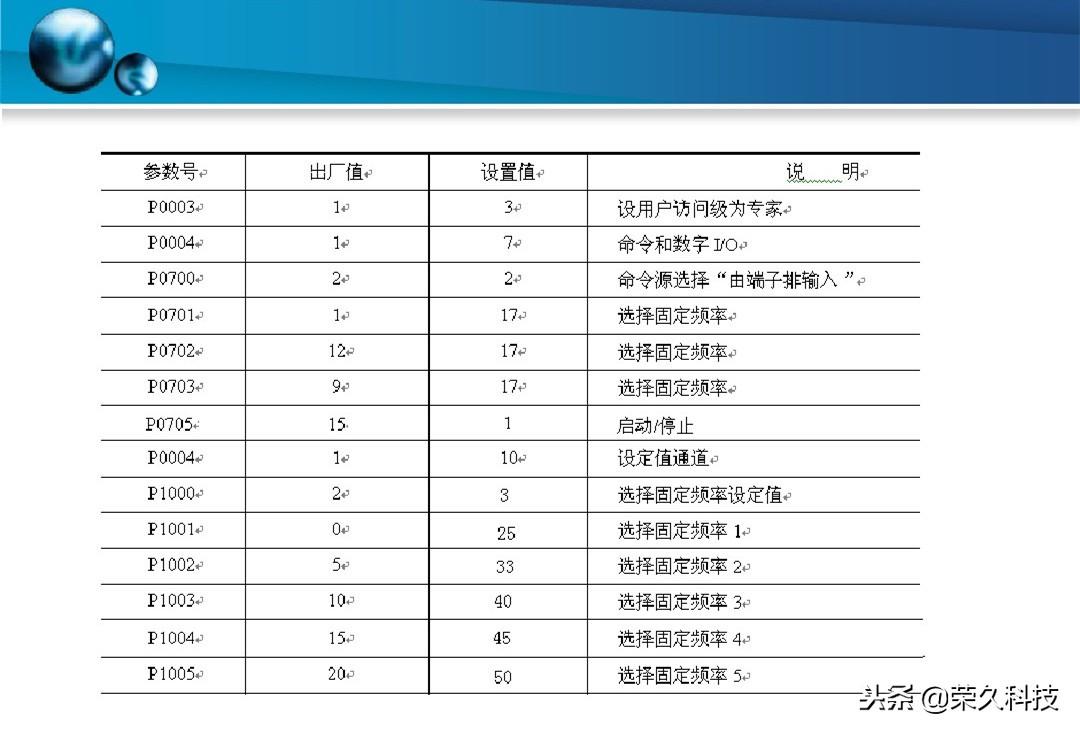

用西门子S7-300 PLC和MM440变频器进行改造.

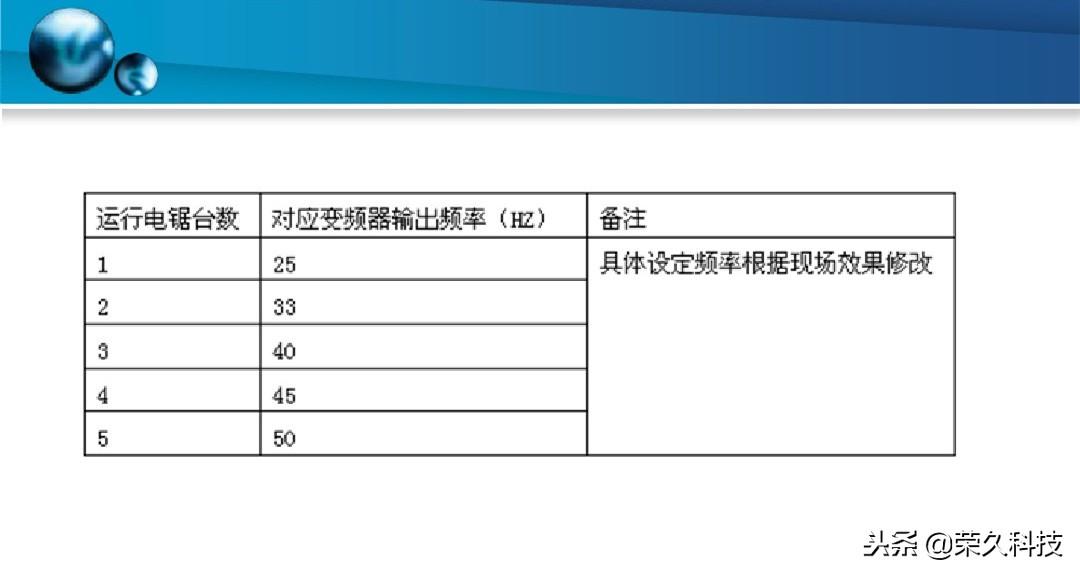

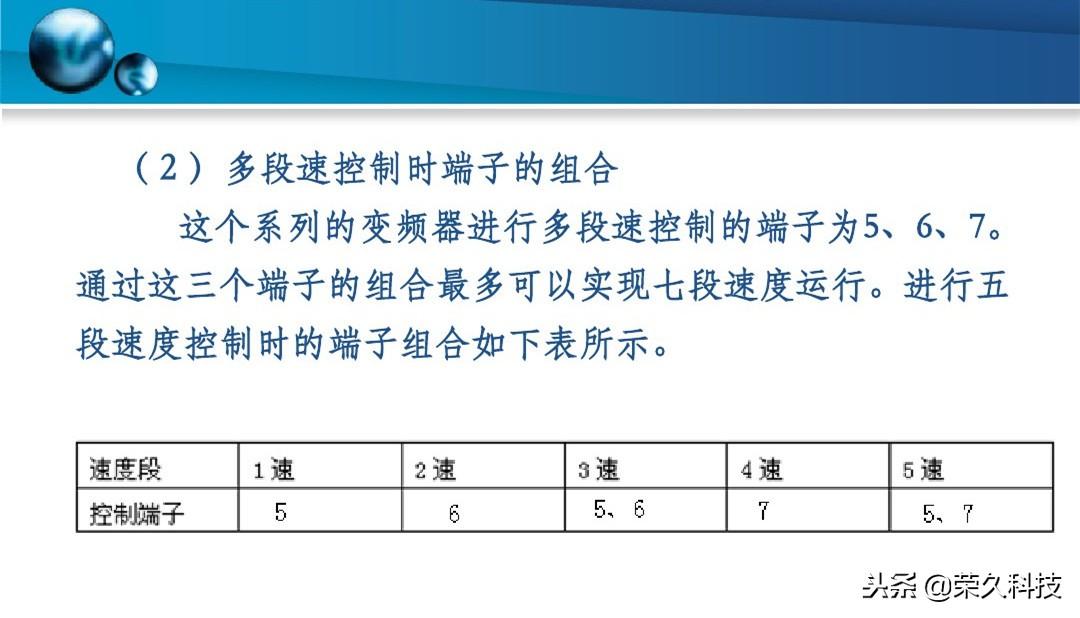

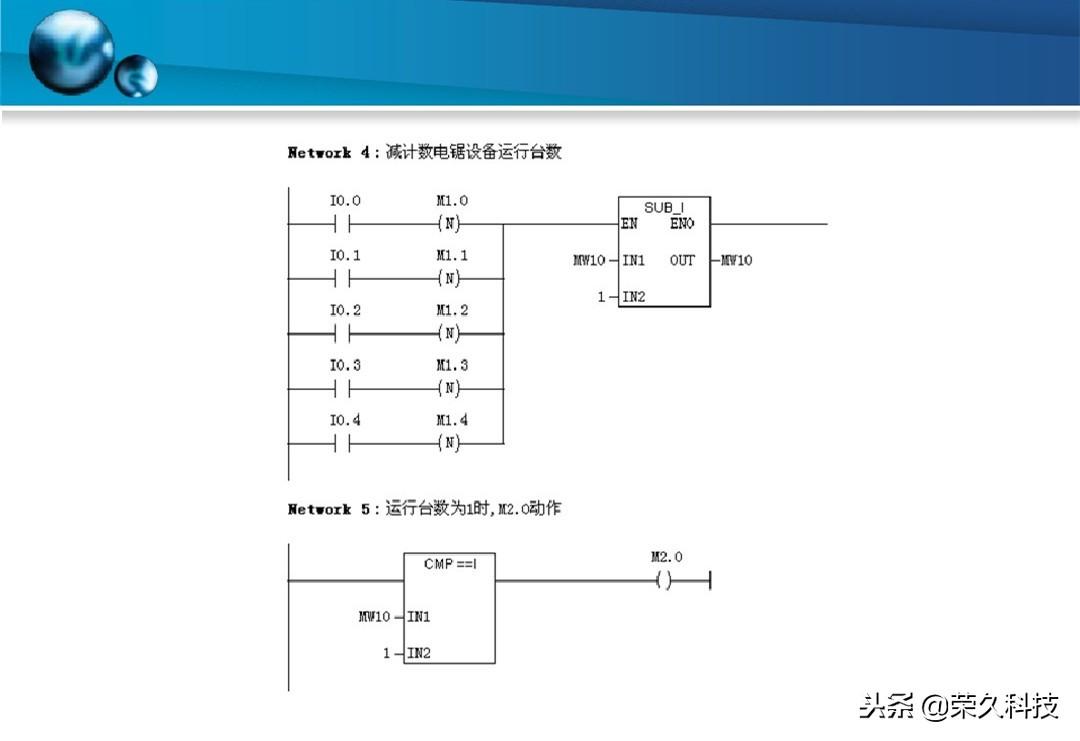

用PLC接收各机台电锯工作的信息并对投入工作的电锯台数进行判断，相对应的输出点动作来控制变频器的多段速端子，实现多段速控制。从而不用人为的干预，自动根据投入电锯的台数进行风量控制。根据投入运行的电锯台数实施五个速段的速度控制，运行电锯台数与变频器输出频率值如表所示：

那么，这个项目案例的相关改造，是否对你有所帮助呢？

可私信或者评论区留言哦！

以上，欢迎动动手分享及收藏！
