RS232和RS485用PLC编程实例，你知道怎么调试吗？经典小工具分享

最近有好朋友问我，为什么我用PLC写的232/485通讯程序不好用？我应该怎么测试是哪出现了问题？正好我最近写了一个西门子S7-200smart利用RS485进行自由口通讯向电脑发送状态的小程序，在这里和大家分享一下。

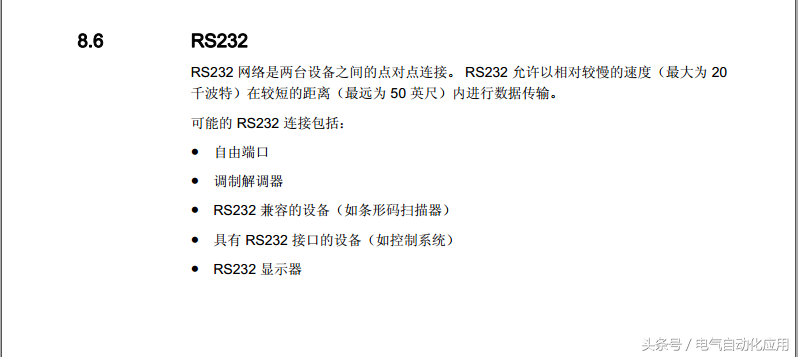

相信大家对RS232和RS485比较熟悉了，研究工业电气的都知道，前段时间这两个字眼在头条上太火了，火到我本来不想看最后也点进去看了几篇，但大多数文章写到的都是理论讲解，因此，这篇文章不会讲太多理论，需要理论知识的请去搜索。

以前我们讲过，一些电子称具备RS232/485接口，可以与PLC进行通讯，那么除了这个功能，它还可以干什么？

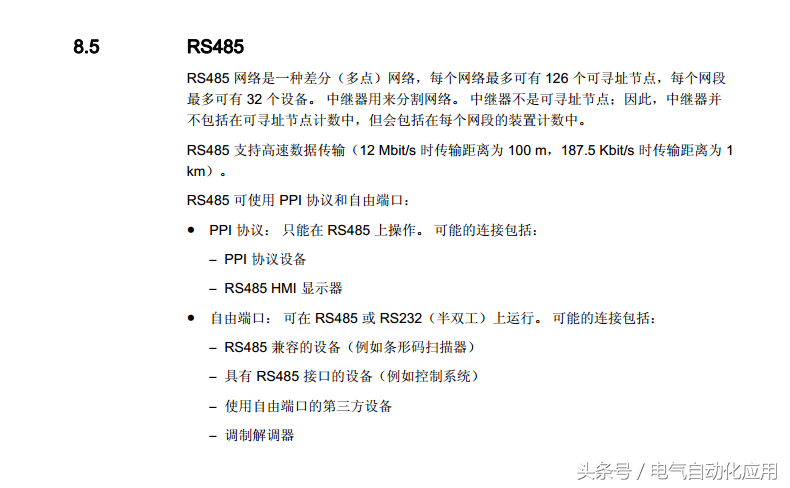

PPI协议是西门子自己的协议，为自己的设备做连接用的。

我们重点说下自由口通讯，自由口通讯不限设备的限制，只要是支持RS485/232通讯的，不论是不是西门子的都可以使用。比如说不同PLC之间的通讯读写数据，以及和一些驱动器做通讯读写数据或者是给电脑端读写数据。

今天我们了解一下如何使用西门子S7-200SMART使用RS485端口与电脑进行通讯并调试。

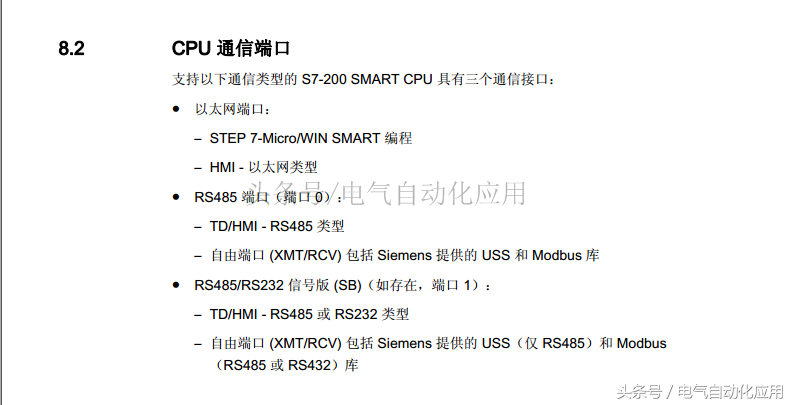

首先S7-200SMART自带一个485接口，还可以拓展一个485接口，需要在硬件里配置波特率。

硬件连接需要一个PLC，一个485转232的转换器，以及一台带串口的电脑或者笔记本加串口转USB，以及串口调试工具。

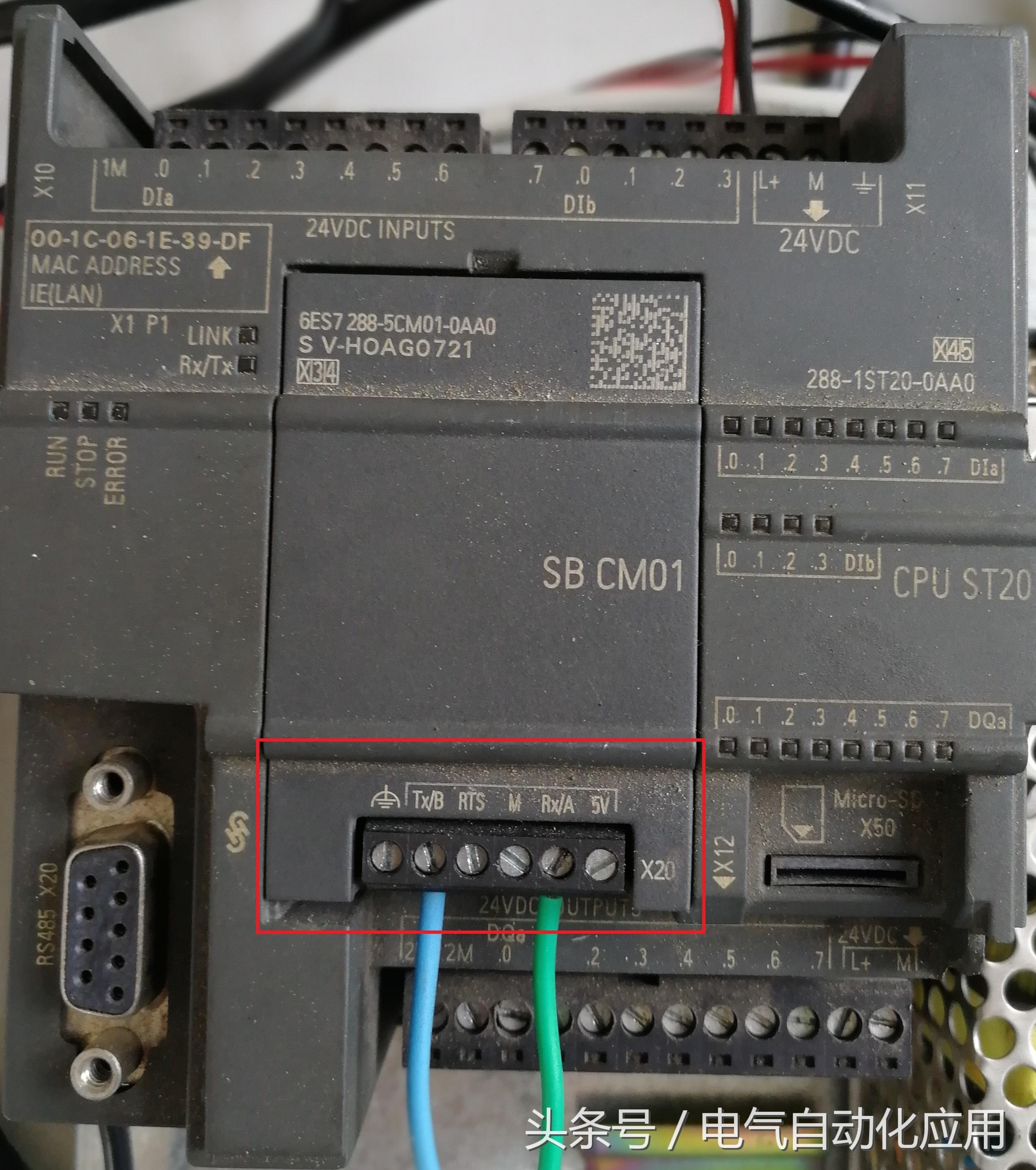

西门子S7-200SMART PLC

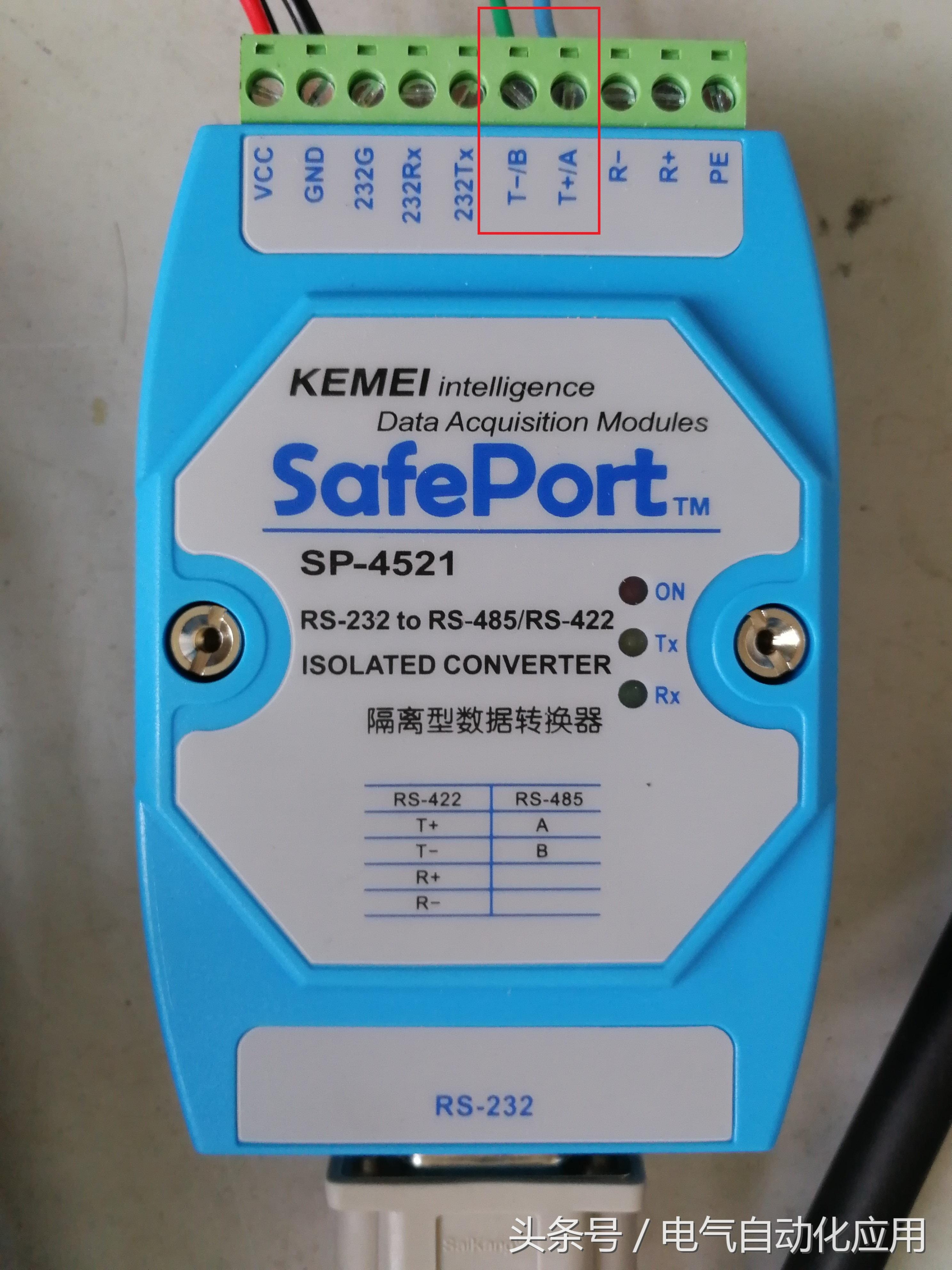

485转232转换器（电脑侧是232）注意线序不要接错了，接错后依然有数据，只是数据是反的。

电脑端口

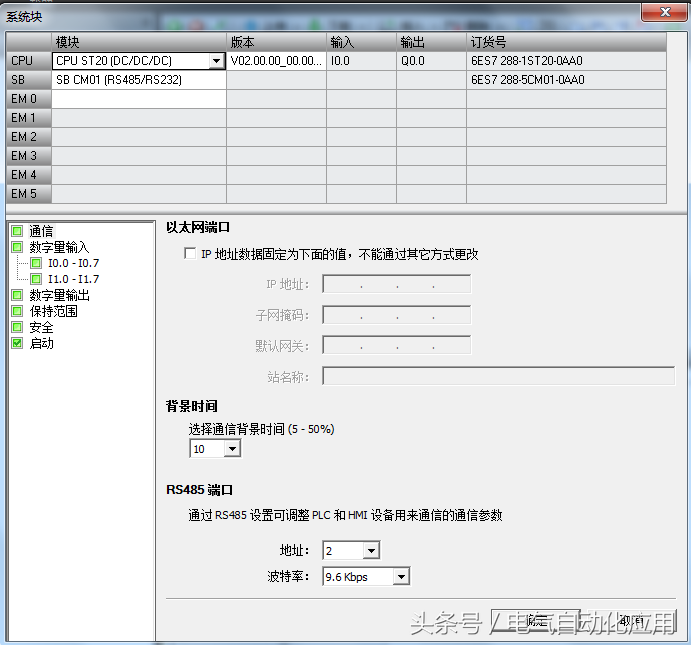

编程时需要配置接口信息，比如说用哪个接口发送，通讯参数是多少等等。

S7-200smart 可接两RS485口

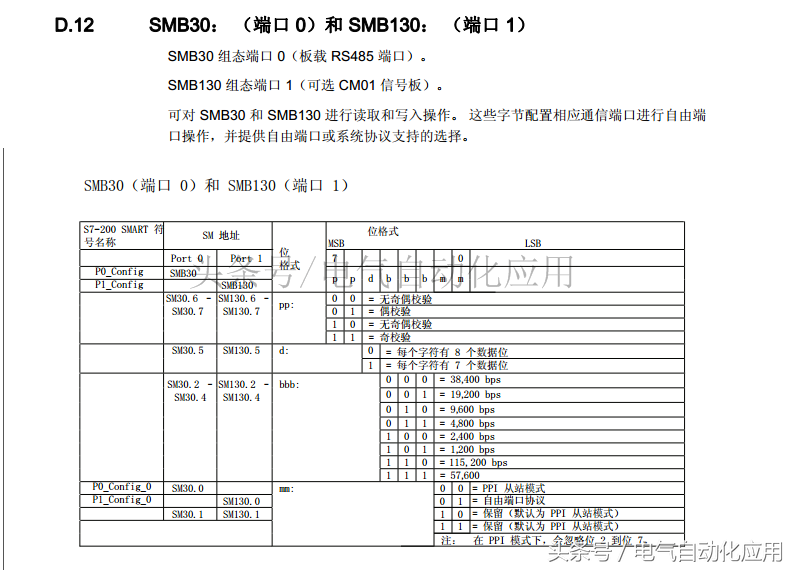

通讯参数是特殊存储器SMB30（端口0）和SMB130（端口1）

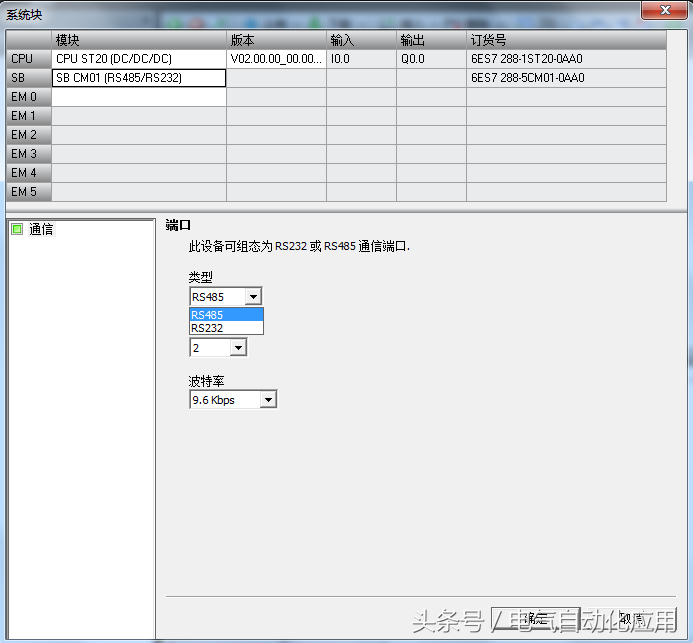

端口设置

假如需要传输的数据是（波特率9600，无奇偶效验，数据位8，停止位1），数据从端口0传输，那么将9赋值给SMB30。

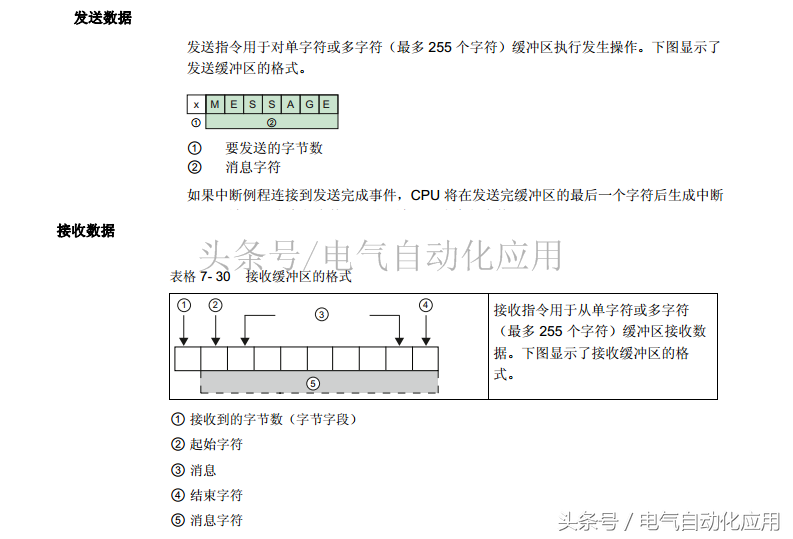

然后我们看下发送和接收指令，XMT和RCV，这两个指令需要注意的是；

1 指令需要以脉冲形式触发。

2发送或者接受的第一个字节的含义是你要发送的字节总字数。且不包含第一个。比如说我发送从VB801-VB876，所以发送地址需要写VB800，且VB800赋值为76。

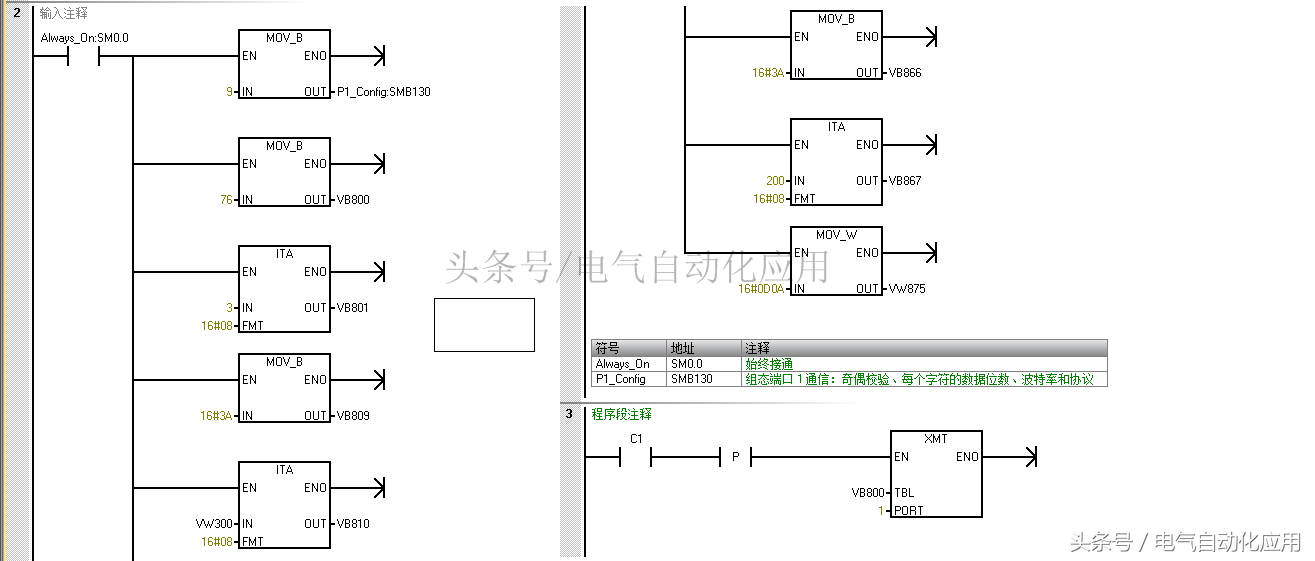

主程序

程序解析；因为协议是“波特率9600，无奇偶效验，数据位8，停止位1”利用端口1进行通讯，利用脉冲触发XMT。

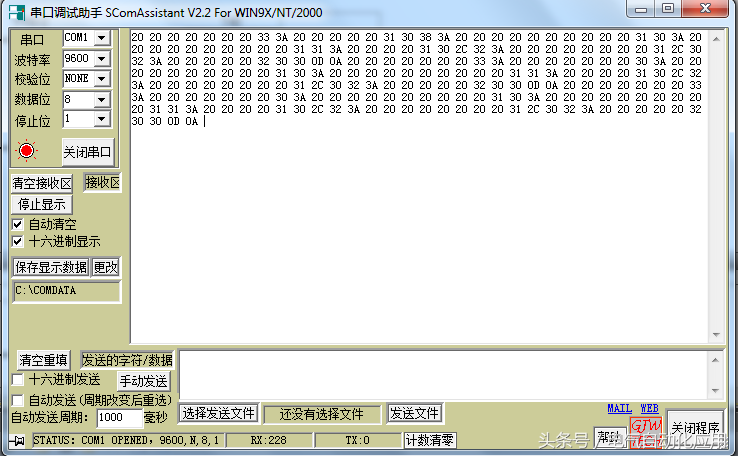

最后我们下载程序并触发脉冲，那么怎么进行调试呢？我们需要串口调试工具，本文用到的串口调试工具是作者从业多年用的最好的一款，绿色无需安装，且没有BUG，打开软件后，我们打开COM口，即可接收数据，还可以看到数据的总量，非常方便，有需要下方留邮箱。

当然如果想发送让PC识别的语言的话，需要借助ASC码来帮助，这个码，大家可以去网上查找，即是通过用计算机容易发送的数字来表示字母；（比如说A在码中以16进制数字41代替，Z在码中以16进制数字5A代替）通过这个转换，PLC终于可以按照人的意愿和PC对话了，但要切记，通讯过程中的字与字之间最好用分隔符分开，而且安全起见，最后一位可以通过程序做效验。

对于一些复杂的自由口通讯协议，比如说松下伺服驱动器等涉及精度，复杂功能或者安全等，需要多次读写发送来验证是否通讯有效，这就需要中断来帮助，在这里对于端口0发送完成的标志是中断事件9，端口1发送完成的标志是中断事件26，对于端口0接收完成的标志是中断事件23，端口1接收完成的标志是中断事件24。中断是另一个知识点了，如果有想要学习中断的可以在下方留言。

RS232和RS485用PLC编程实例，你知道怎么调试吗？经典小工具分享

最近有好朋友问我，为什么我用PLC写的232/485通讯程序不好用？我应该怎么测试是哪出现了问题？正好我最近写了一个西门子S7-200smart利用RS485进行自由口通讯向电脑发送状态的小程序，在这里和大家分享一下。

以前我们讲过，一些电子称具备RS232/485接口，可以与PLC进行通讯，那么除了这个功能，它还可以干什么？

PPI协议是西门子自己的协议，为自己的设备做连接用的。

我们重点说下自由口通讯，自由口通讯不限设备的限制，只要是支持RS485/232通讯的，不论是不是西门子的都可以使用。比如说不同PLC之间的通讯读写数据，以及和一些驱动器做通讯读写数据或者是给电脑端读写数据。

今天我们了解一下如何使用西门子S7-200SMART使用RS485端口与电脑进行通讯并调试。

首先S7-200SMART自带一个485接口，还可以拓展一个485接口，需要在硬件里配置波特率。

硬件连接需要一个PLC，一个485转232的转换器，以及一台带串口的电脑或者笔记本加串口转USB，以及串口调试工具。

西门子S7-200SMART PLC

485转232转换器（电脑侧是232）注意线序不要接错了，接错后依然有数据，只是数据是反的。

电脑端口

编程时需要配置接口信息，比如说用哪个接口发送，通讯参数是多少等等。

S7-200smart 可接两RS485口

通讯参数是特殊存储器SMB30（端口0）和SMB130（端口1）

端口设置

假如需要传输的数据是（波特率9600，无奇偶效验，数据位8，停止位1），数据从端口0传输，那么将9赋值给SMB30。

然后我们看下发送和接收指令，XMT和RCV，这两个指令需要注意的是；

1 指令需要以脉冲形式触发。

2发送或者接受的第一个字节的含义是你要发送的字节总字数。且不包含第一个。比如说我发送从VB801-VB876，所以发送地址需要写VB800，且VB800赋值为76。

主程序

程序解析；因为协议是“波特率9600，无奇偶效验，数据位8，停止位1”利用端口1进行通讯，利用脉冲触发XMT。

最后我们下载程序并触发脉冲，那么怎么进行调试呢？我们需要串口调试工具，本文用到的串口调试工具是作者从业多年用的最好的一款，绿色无需安装，且没有BUG，打开软件后，我们打开COM口，即可接收数据，还可以看到数据的总量，非常方便.想要小工具的可以关注并私信我；“串口调试工具”。

当然如果想发送让PC识别的语言的话，需要借助ASC码来帮助，这个码，大家可以去网上查找，即是通过用计算机容易发送的数字来表示字母；（比如说A在码中以16进制数字41代替，Z在码中以16进制数字5A代替）通过这个转换，PLC终于可以按照人的意愿和PC对话了，但要切记，通讯过程中的字与字之间最好用分隔符分开，而且安全起见，最后一位可以通过程序做效验。

对于一些复杂的自由口通讯协议，比如说松下伺服驱动器等涉及精度，复杂功能或者安全等，需要多次读写发送来验证是否通讯有效，这就需要中断来帮助，在这里对于端口0发送完成的标志是中断事件9，端口1发送完成的标志是中断事件26，对于端口0接收完成的标志是中断事件23，端口1接收完成的标志是中断事件24。
