S7-1200PLC控制信号灯闪烁的两种方法

在很多工业场合中，经常用LED按一定的频率闪烁来实现信号指示功能，例如红灯闪烁表示报警，黄灯闪烁表示设备处于准备状态等。如何实现LED灯的闪烁效果呢？通常使用以下两种方法：

例题：Q0.0外接一个LED发光二极管作为信号指示灯，要求PLC系统上电后LED灯以1Hz频率闪烁。

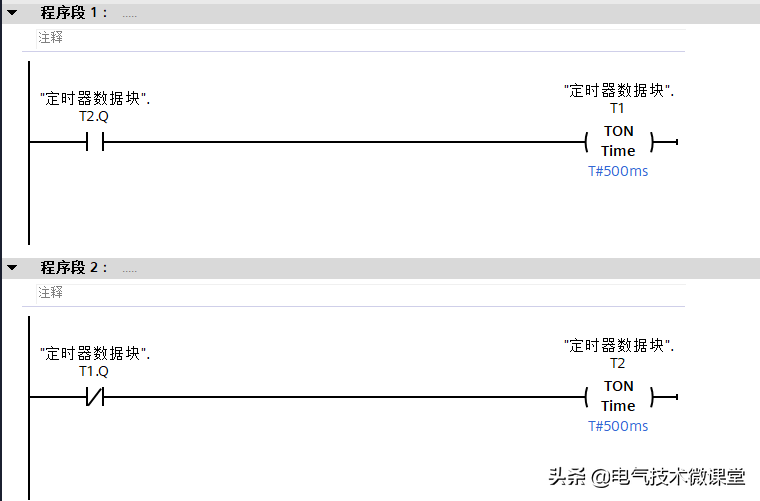

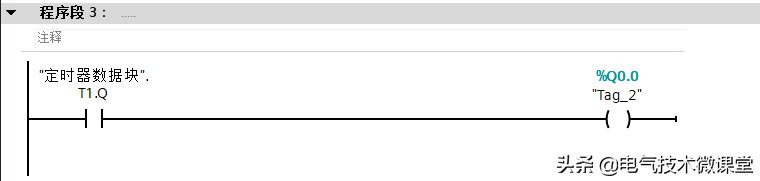

方法一：两个定时器交替工作产生脉冲信号，程序如下图所示

方法二：使用系统时钟脉冲存储器直接产生脉冲信号

在S7-1200PLC程序中除了使用两个定时器来产生脉冲信号，还可以应用PLC的系统和时钟存储器来产生特定频率的脉冲信号。时钟存储器的设置和使用步骤如下：

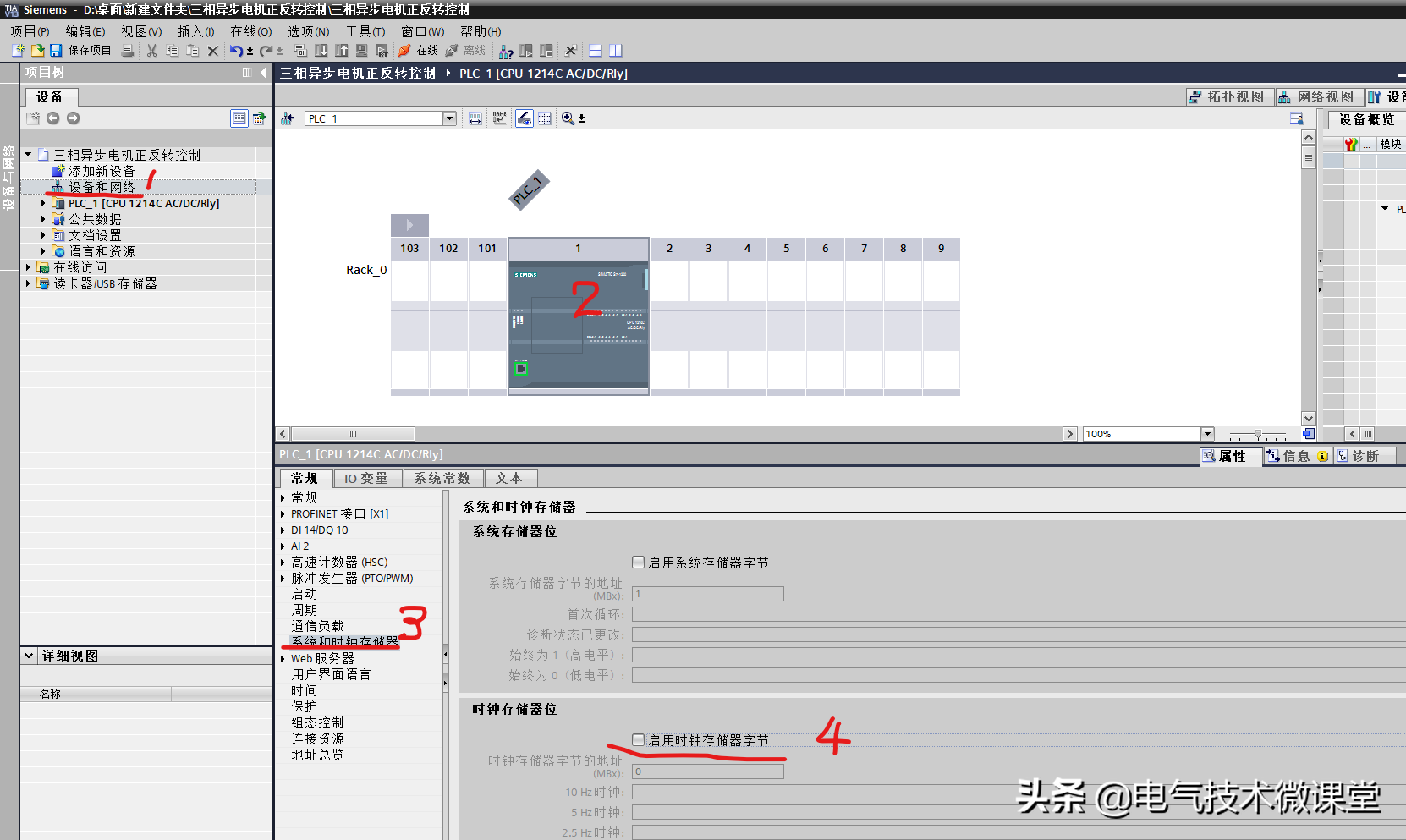

（1）在博图项目文件中双击“设备和网络”；

（2）鼠标双击PLC的CPU图标，下方将弹出该PLC的属性窗口；

（3）在属性窗口左侧目录中双击“系统和时钟存储器”选项；

（4）勾选启用时钟存储器字节将其激活；

（5）如下图所示可以看到PLC中支持几种特定频率的时钟存储器，我们需要选用的是1Hz的始终存储器，其默认地址为M0.5。

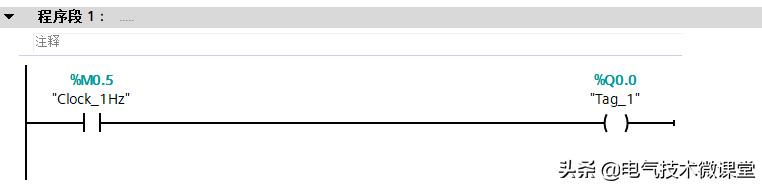

(6)在程序中只需调用该存储器就可以产生1Hz的脉冲信号，编程PLC程序如下图所示

这种方式的优点是程序结构简单，使用方便。缺点是产生的时钟脉冲频率是固定的。

PLC案例之闪灯程序

当按下启动按钮后，要求在两秒钟内有一秒亮有一秒灭，如此反复，灯一闪一闪发光。

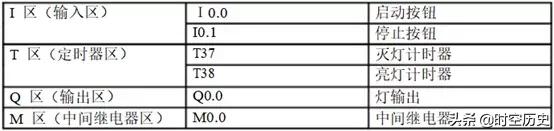

I/O分配表

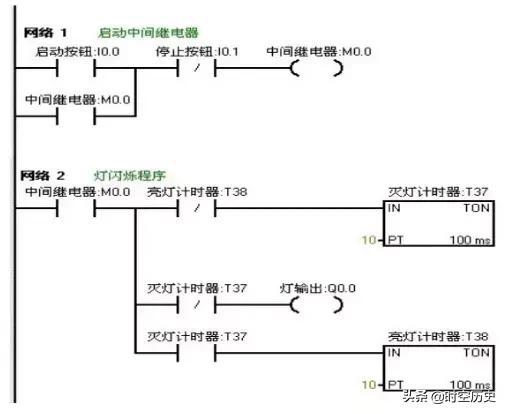

梯形图程序

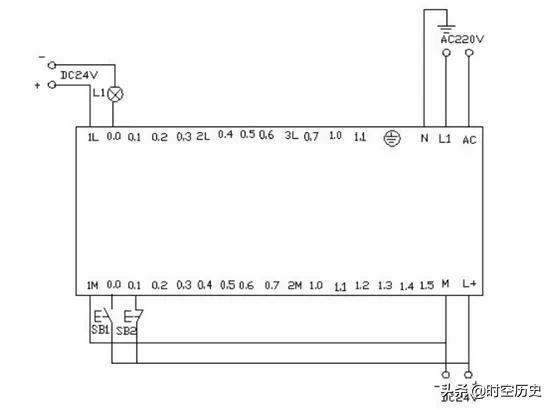

PLC接线图

程序调试及结果分析

把编写好的程序下载到西门子s7-200PLC中进行调试。观察运行结果和实验要求是否相同。

通过在线控制面板进行调试，当按下在线控制面板上的I0.0f（即 I0.0接通）此时Q0.0有输出，Q0.0所接负载灯就亮，同时启动定时器T37开始计时，当计时一秒后因T37动作，其常闭触点断开，所以Q0.0无输出，所接负载灯灭。

灯灭的同时启动定时器 T38，T38计时一秒后，把串联在定时器T37的常闭触点断开，所以T37复位，T37常闭触点恢复常闭。此时Q0.0又有输出，所接负载灯又亮。

这样，输出Q0.0上所接的负载灯以接通一秒，断开一秒频率不停的闪烁，直到按下在线控制面板上的I0.1f(即I0.1接通)，闪光电路不在继续工作。若想改变灯闪烁的频率只要改变定时器的时间就能够达到改变要求。
