电气大神手把手教你用博图V17编写一个PLC程序，简单明了！

众所周知博途软件更新的很快，但很多朋友发现，博途V17和旧的版本在组态的时候，有一些变化，本文就手把手教你使用博途V17，编写一个简单的PLC项目。

先上干货：博途软件安装包！

工欲善其事必先利其器，没有博途软件都是白搭，所以给大家准备了从博途V14-18各个版本的软件包合集 ，大家可根据自身需求下载！

该演示在虚拟机中，使用的博途V17软件版本实现。具体操作步骤如下：

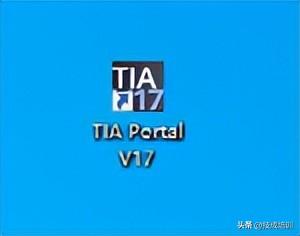

1、鼠标双击博途软件图标：

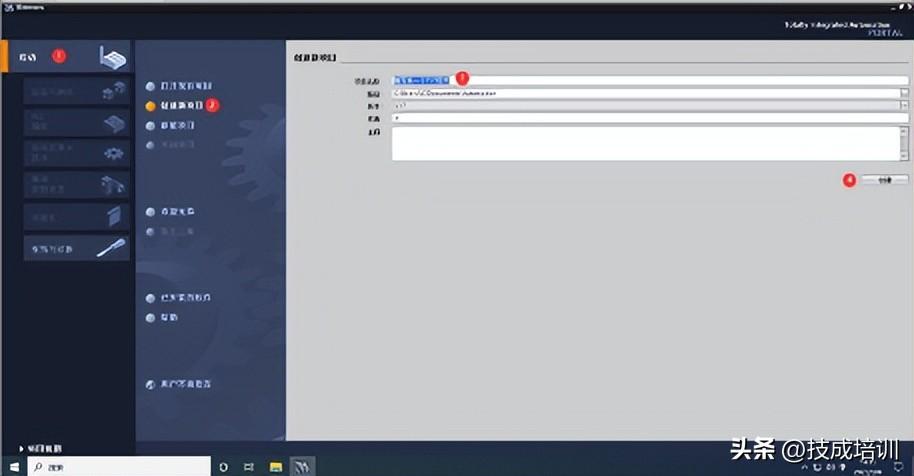

2、依次选择“启动”- “创建新项目”，

选择存放路径，并命名，最后选择创建。如图所示：

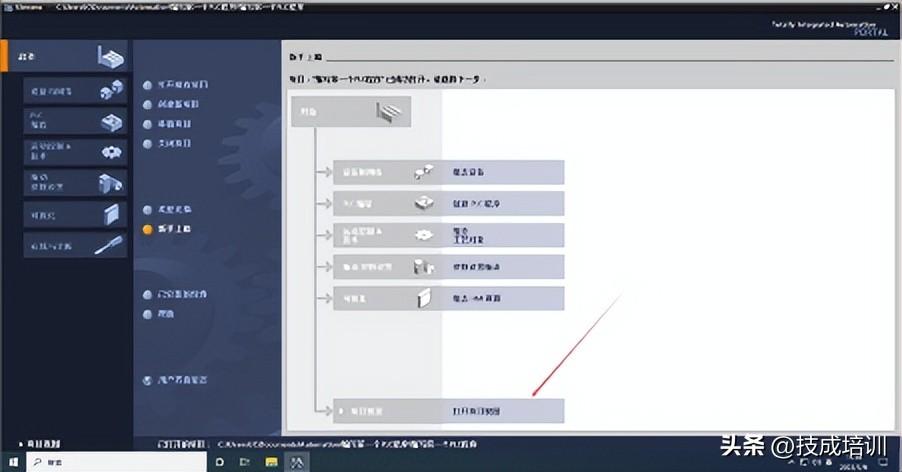

3、打开项目视图：

4、在项目树下，鼠标双击“添加新设备”，

在弹出窗口选择“控制器”，依次选择对应的CPU型号，并确认名称和版本，最后点击确认，如图所示：

5、添加新设备后，

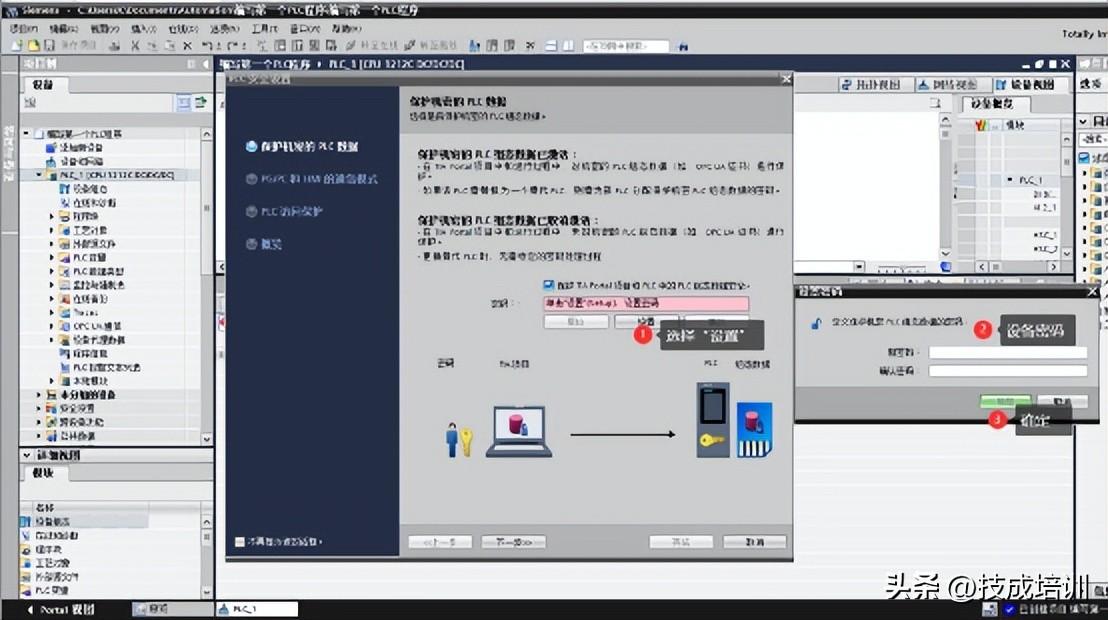

与博途V16其它版本不同的是，博途V17有一个弹出窗口，需要进行PLC安全设置。首先设置PLC数据密码，如图所示：

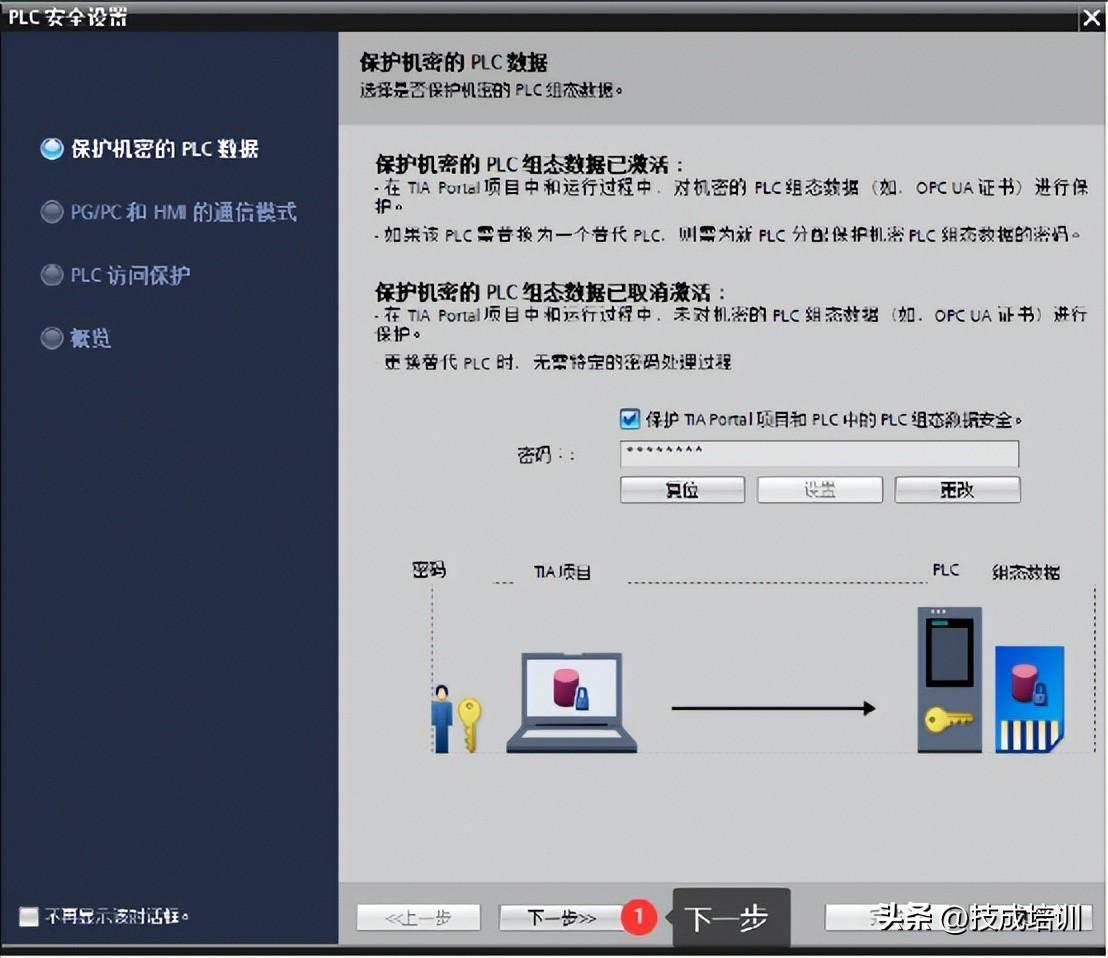

6、设置完毕，点击下一步，如图所示：

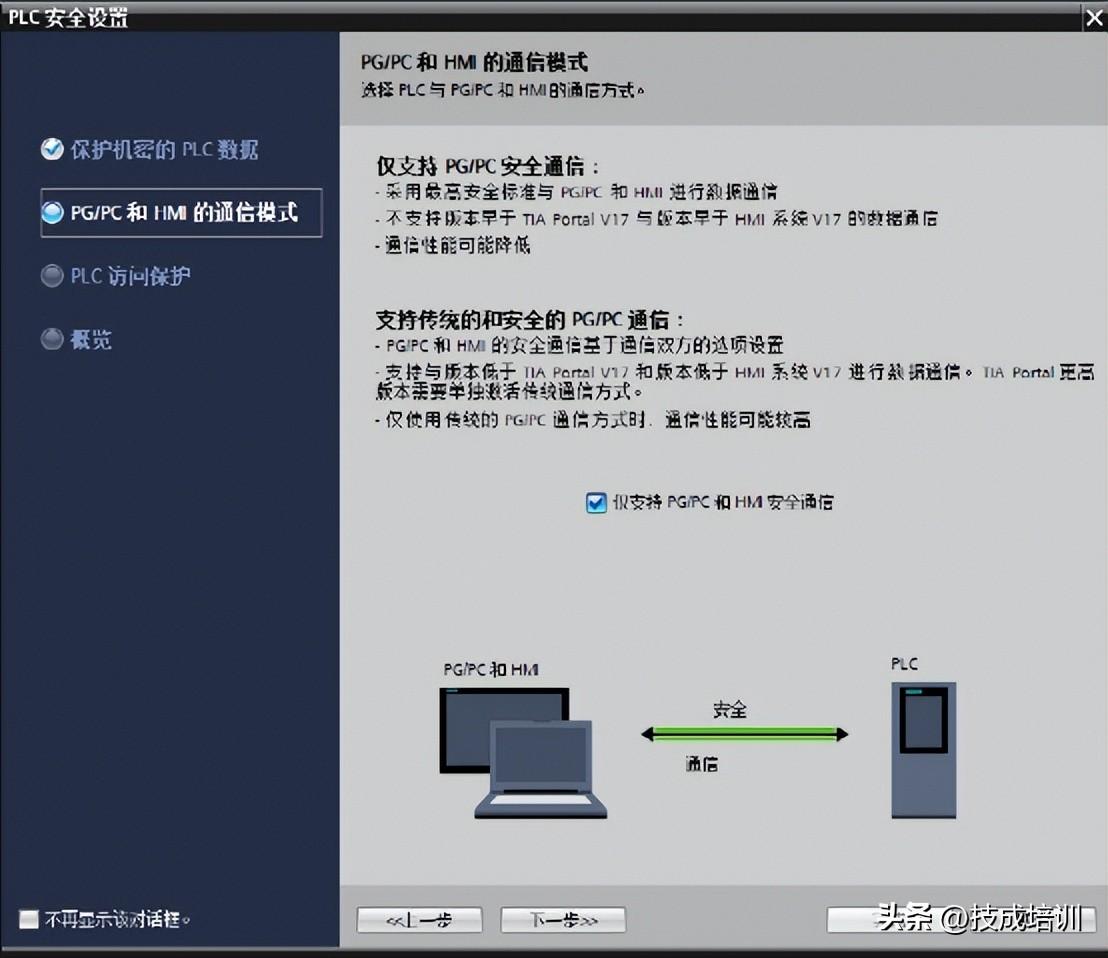

7、使用HMI安全通信，再点击下一步，如图所示：

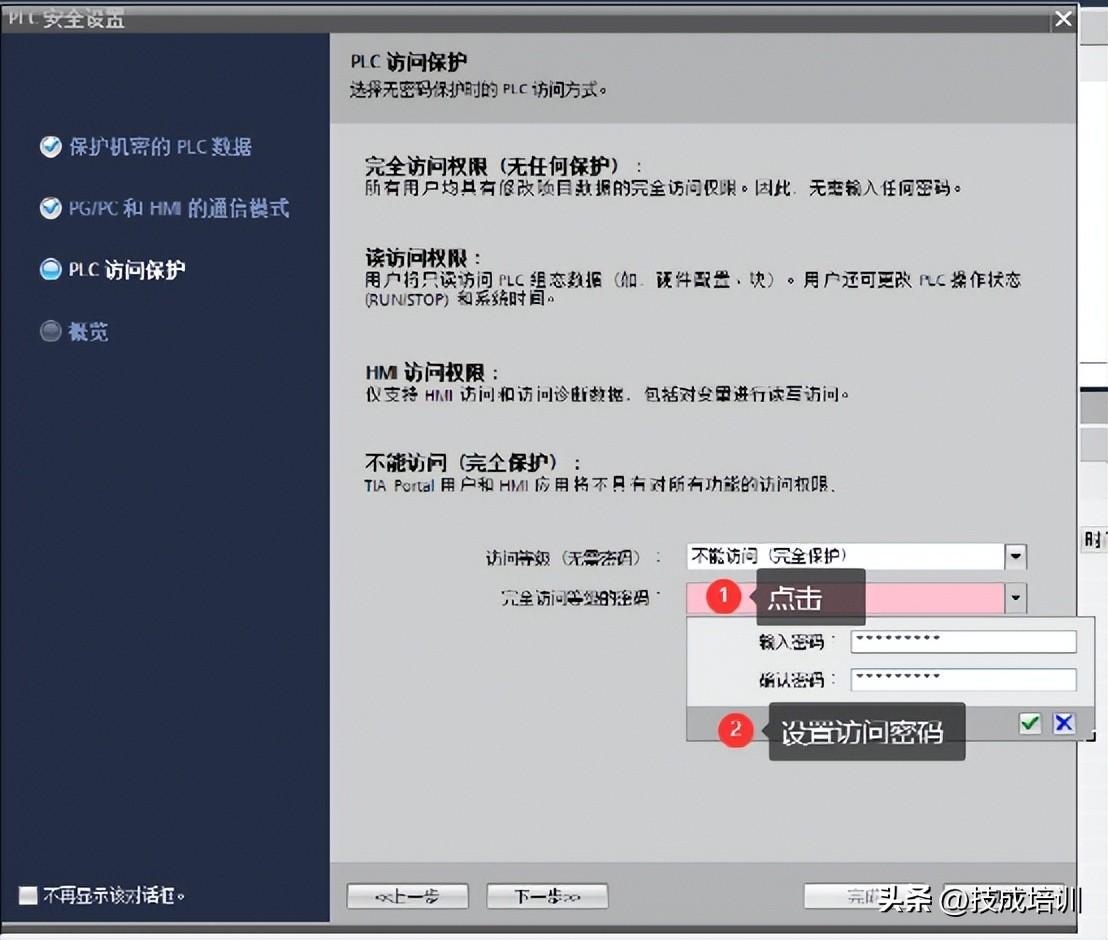

8、设置PLC访问密码，如图所示：

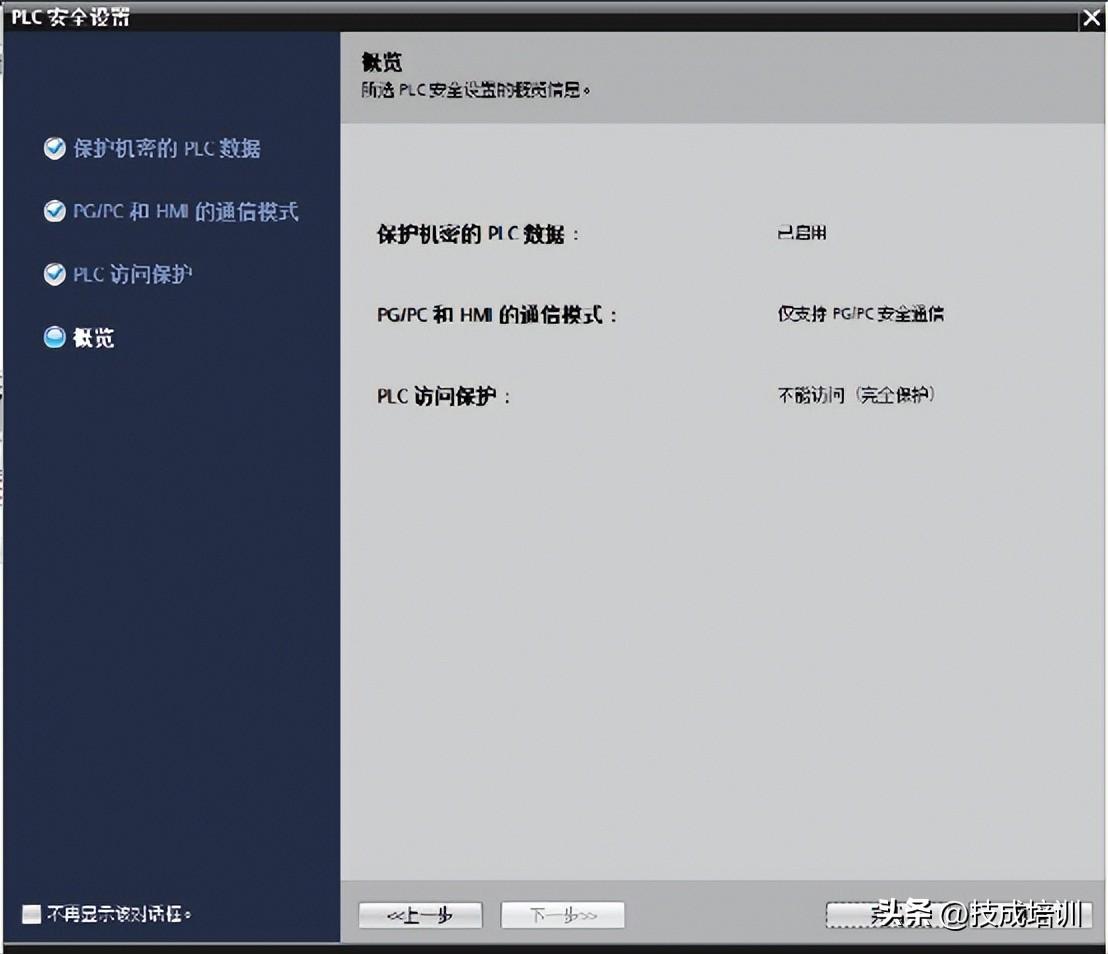

9、PLC安全设置完毕，点击完成。

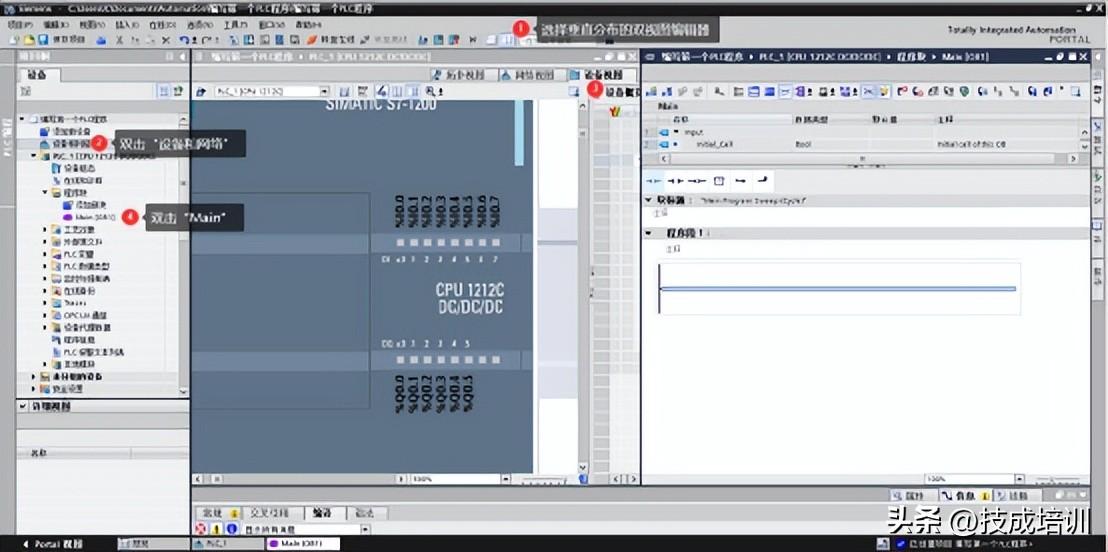

10、选择垂直分布的双视图编辑器，

一边打开“设备和网络”-“设备视图”，一边打开“Main”程序块，如图所示：

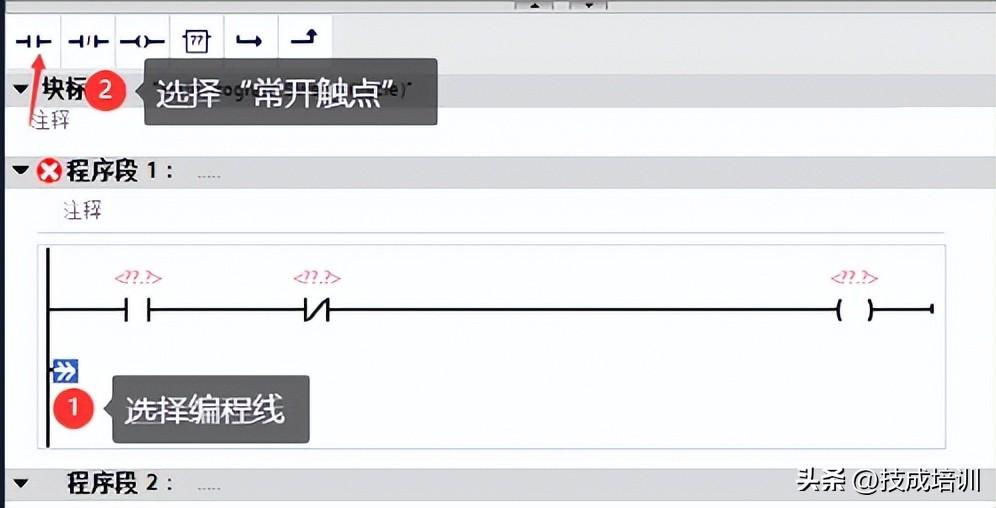

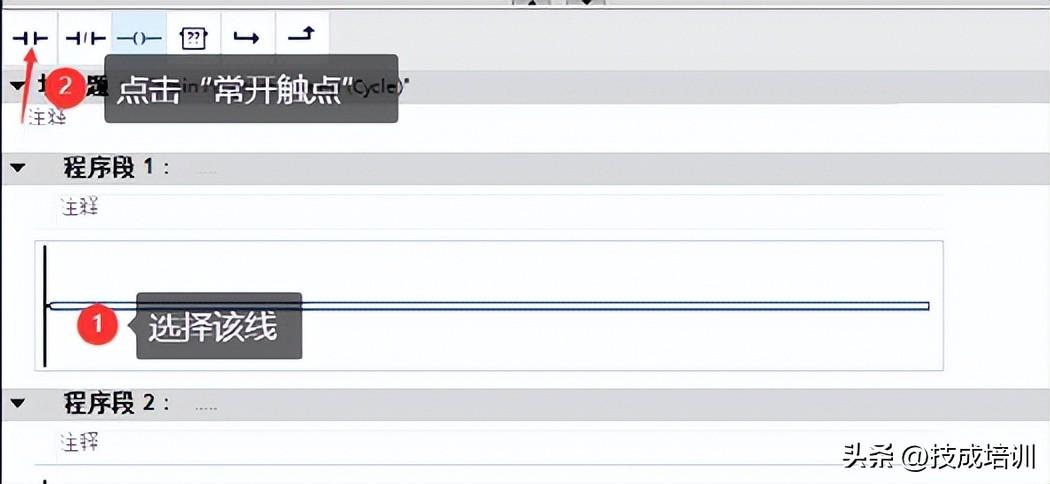

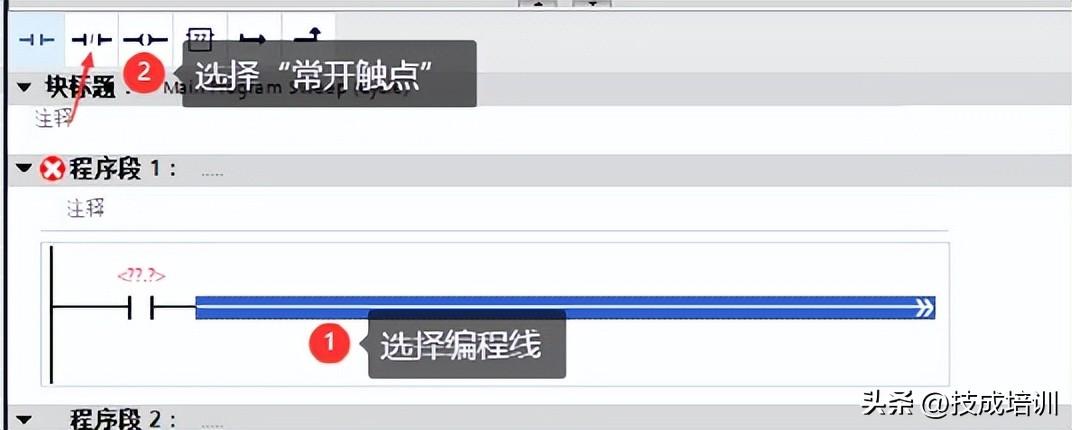

11、在程序段1中，

选择该编程线，在点击“常开触点”指令，如图所示：

12、选中编程线，再选择“常闭触点”，

如图所示：

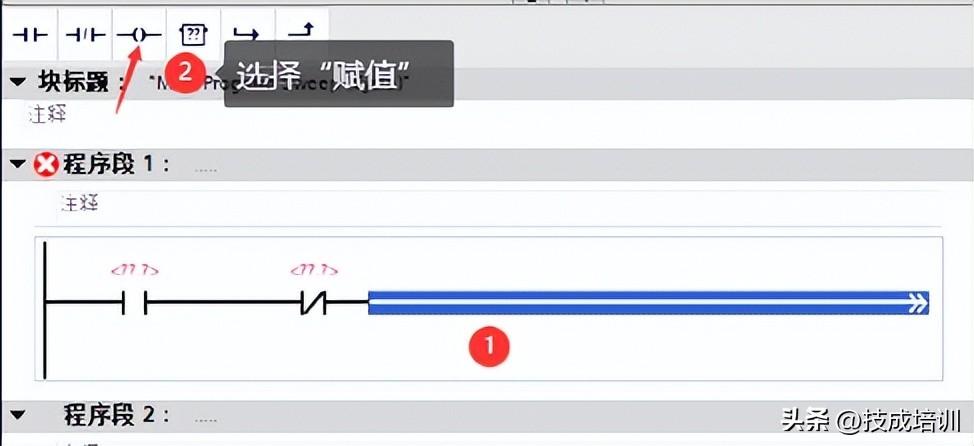

13、选中编程线，再选择“赋值”，

如图所示：

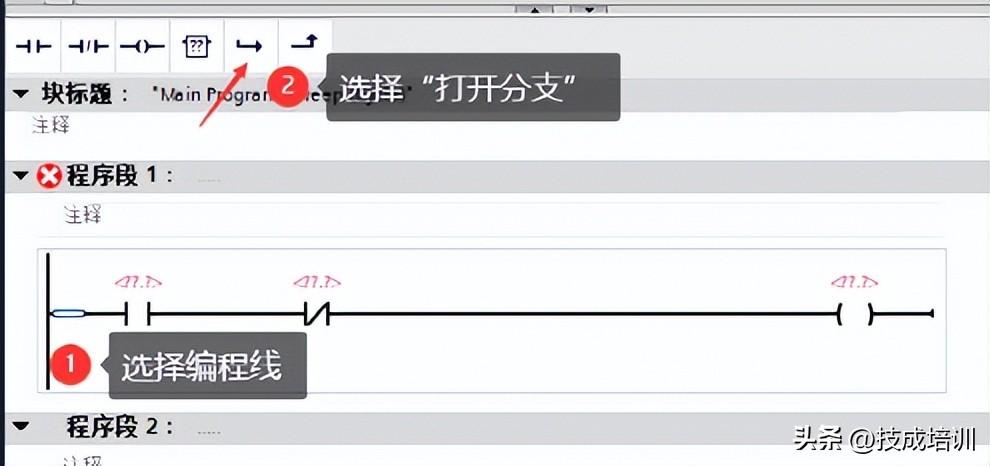

14、选中编程线，再选择“打开分支”，

如图所示：

15、选中编程线，再选择“常开”，

如图所示：

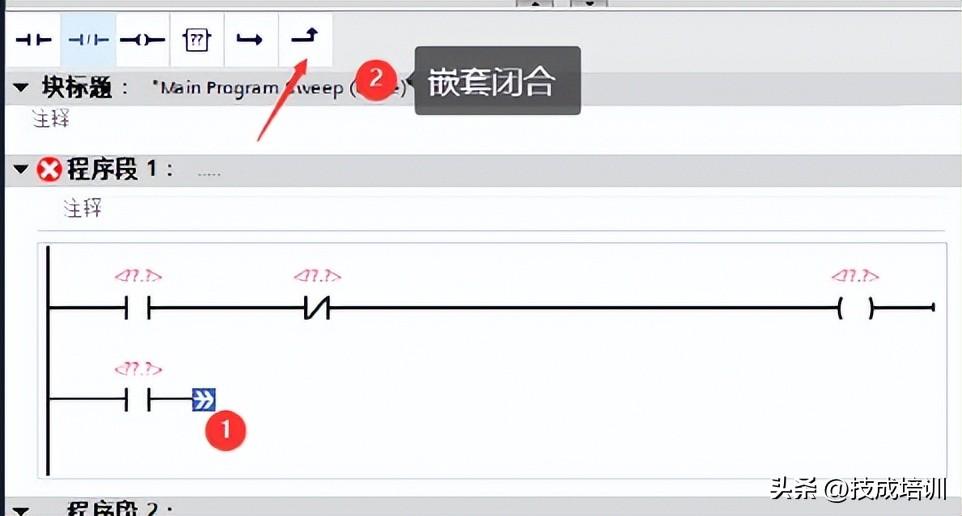

16、选中编程线，再选择“嵌套闭合”，

如图所示：

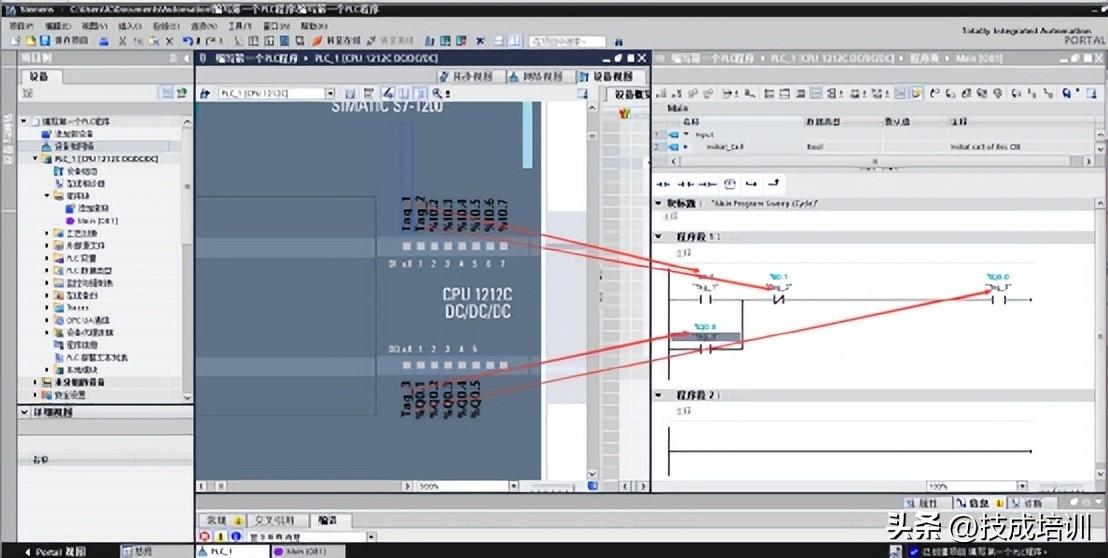

17、从设备视图中的输入和输出信号，

选中并拖入到程序中，如图所示：

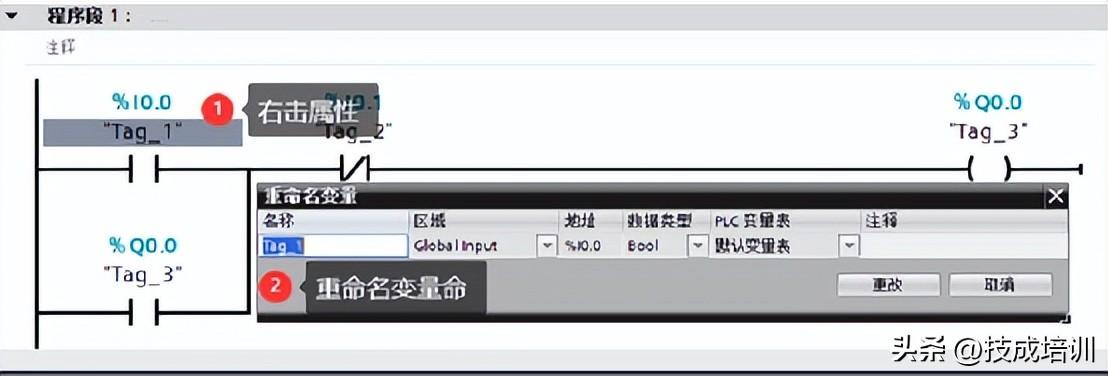

18、右击符号地址，重命名变量，

如图所示：

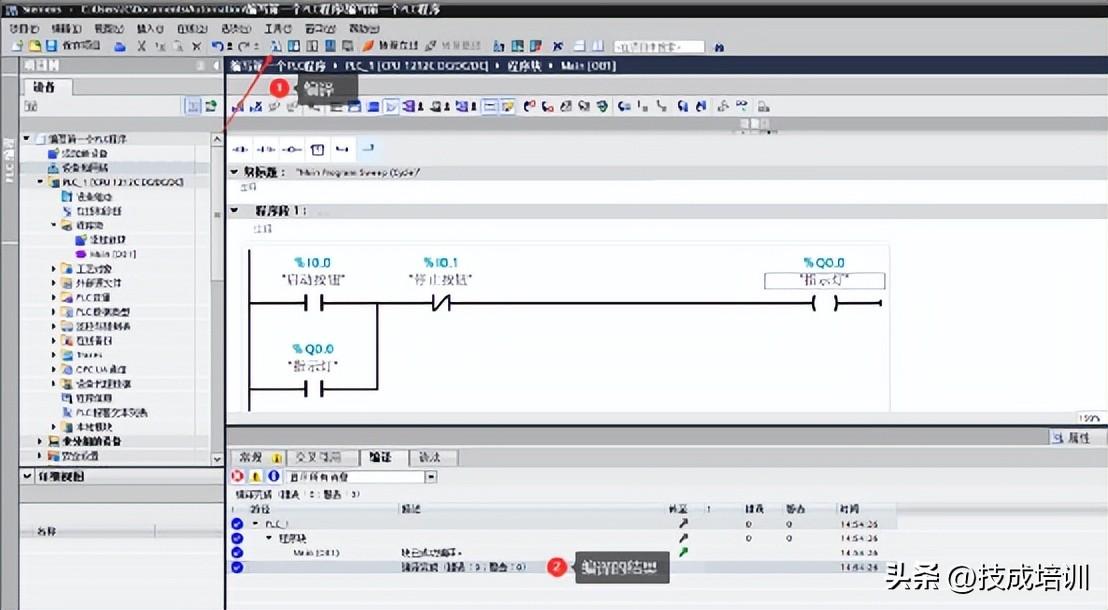

19、编译（可以理解检查程序有没有错）一下程序，

查看编译的结果，如图所示：

编译无误后，该程序则编写完毕。也实现了在博途V17软件中，编写第一个PLC程序。接下来就是下载PLC程序了。在本文中，不展开说明。如果你有更多关于博途软件的使用问题，欢迎留言交流。

文章来源：技成培训网原创，作者：刘郴；未经授权禁止转载，违者必究！

博途V14-18各个版本的软件包合集

大家可根据自身需求下载！

关于西门子S7-200SMART PLC程序编程、下载和调试，你知道多少

本文主要给大伙讲解的是关于西门S7-200 SMART软件如何去进行编程，其中分别详细介绍了程序编辑如何更为直观易懂，便捷快速的掌握下载和调试程序等。希望对于入门PLC的用户有所帮助，提高软件的掌握程度。

第一步：新建项目

双击桌面上的STEP 7-Micro/WIN SMART 软件的快捷方式打开编程软件后，一个命名为“项目1”的空项目会自动创建。

第二步：硬件组态

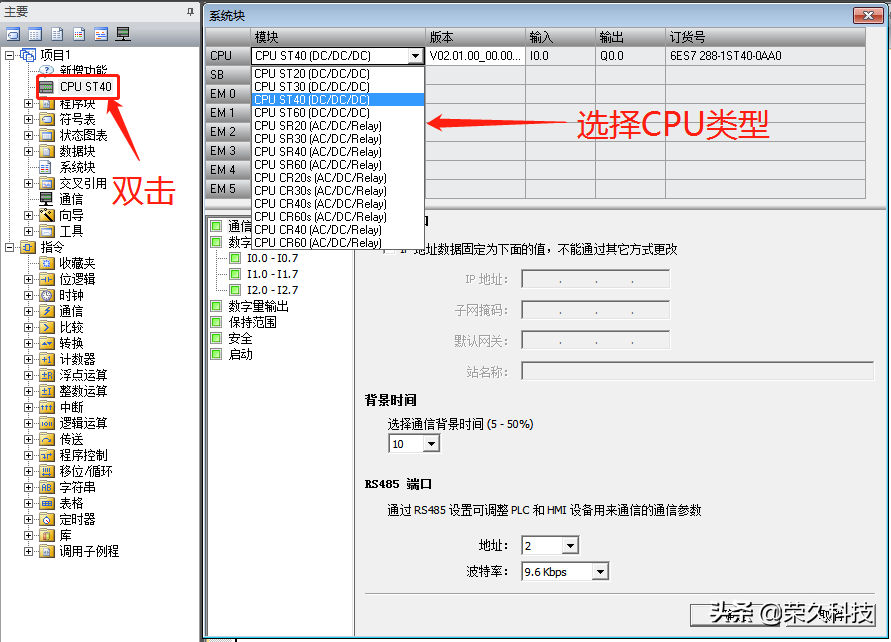

双击项目树上方的CPU ST40选项，打开“系统块”对话框，选择实际使用的CPU类型，如下图所示

第三步：编写程序

成功新建项目后，主程序编辑界面会自动打开。这里以最常用的梯形图语言为例。

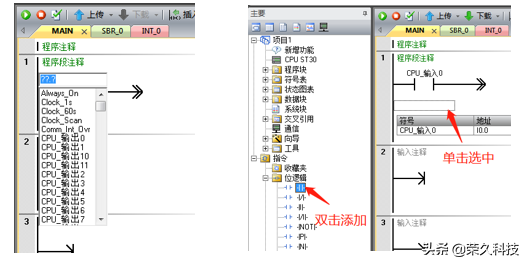

(1) 插入第一个触点

单击选中程序段1中的向右箭头，单击上方“插入触点”快捷按钮，选择插入一个常开触点，如下图所示。在地址下拉列表中选择“CPU输入0”，如下图所示。

（2）插入第二个触点

再插入第二个触点，与第一个触点之间是“或”的关系。单击选中常开触点下方的空白区域，然后展开指令树中的“位逻辑”文件夹，双击第一个“常开触点”指令，将其添加到预先指定的位置。当然，用户也可以通过拖拽和释放的方式添加指令。插入触点后，选择地址为“CPU输出0”。具体操作如下所示。

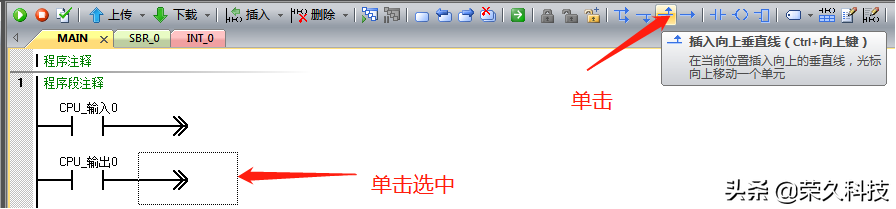

（3）合并能流

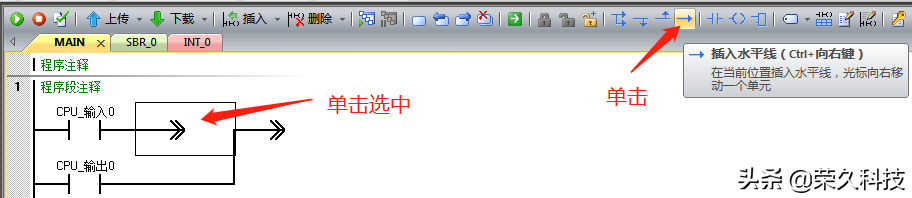

选中第二行的向右双箭头，再单击上方“插入向上垂直线”的快捷按钮，或者按“CTRL+向上键”，向上插入垂直线，如图3.28所示然后选中第一行的向右双箭头，再单击上方“插入水平线”的快捷按钮，或者按“CTRL+向右键”，向右插入水平线，如下图所示。

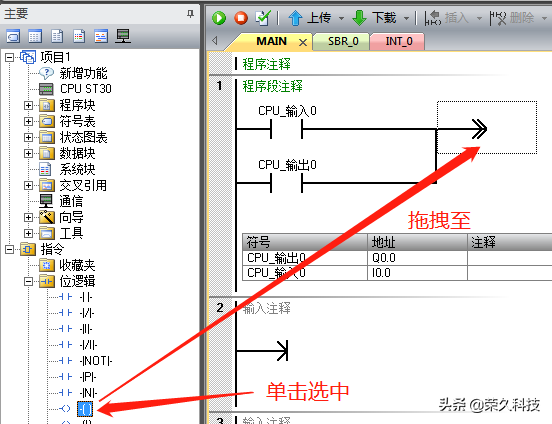

（4）添加线圈

在指令树的“位逻辑”指令集中找到线圈指令并单击选中，然后按住鼠标左键，将其拖拽到，能流最右侧的双箭头位置，松开鼠标，即添加一个线圈到程序段1的末端，如图3.30所示。之后，为线圈指令选择地址“CPU输出0”。

第四步：检查编译

程序编写完成后，可以选择PLC“编译”按钮，检查有无语法错误。

第五步：项目下载

通过以太网方式下载

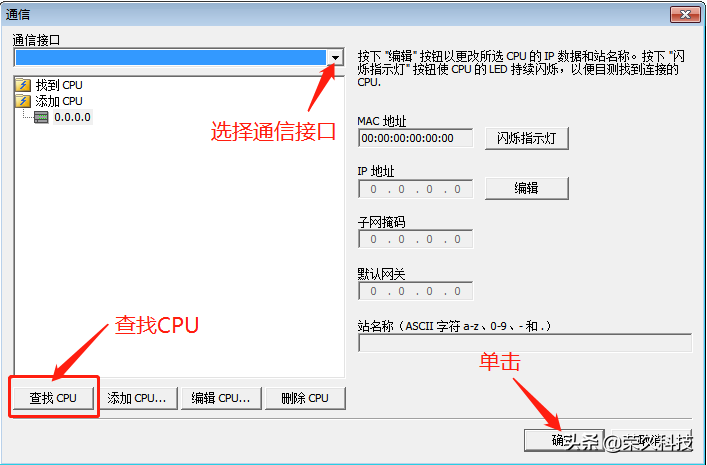

选择“文件”一“下载快捷方式”选项打开“通信”对话框，如下图1所示。用户首先需要：

①选择正确的网卡

②单击“查找CPU”按钮

③找到CPU后，单击选中该CPU，单击“确定”按钮关闭“通信”对话框

成功建立了计算机与S7-200 SMART CPU的连接后，可以开始下载操作，如下图2所示：

图1：“通信”对话框

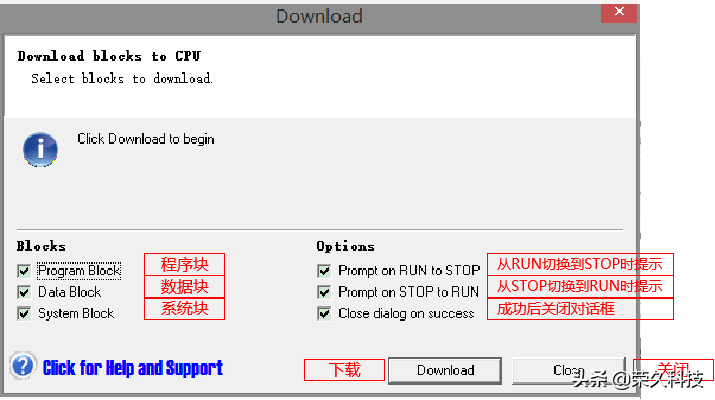

图2：“下载”对话框

第六步：在线监控

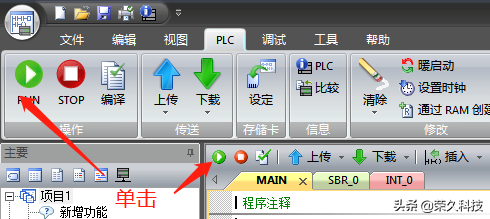

如果下载之前CPU处于停止状态，那么监控之前首先需要将CPU切换到运行状态。用户单击程序编辑界面上方或者PLC菜单功能区中的“RUN”按钮即可切换。启动CPU如下图1所示。

CPU进入运行状态后，可以通过单击程序编辑界面上方的“程序状态”按钮在线监控程序的运行状态。在梯形图语言环境中，蓝色的实线表示能流导通，灰色的实线表示能流中断。在线监控如下图2所示。

关于西门子S7-200 SMART PLC程序的新建、编辑、下载和调试就到了，后续给大伙分享更全面的。
