[西门子PLC] 博途(TIA Portal )简单实例-6-什么是程序段

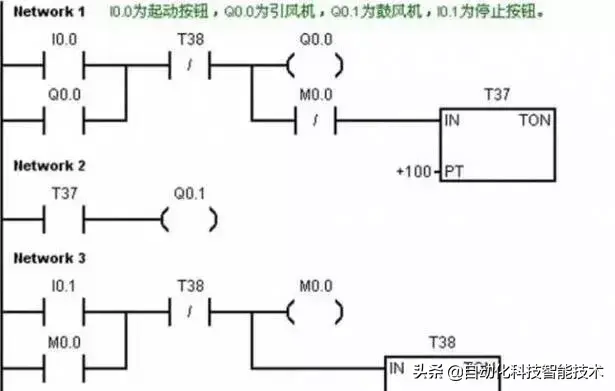

什么是程序段？【简介】组织块程序分为若干程序段。程序段可用来构建程序。每个块最多可以包含 999 个程序段。在组织块“Main [OB1]”中会自动创建一个程序段。采用 LAD 编程语言的程序段可以使用不同编程语言创建组织块的程序。对于实例项目，使用图形编程语言 LAD 编辑组织块“Main [OB1]”。此编程语言使用基于电路图的表示法，即，块中的每个 LAD 程序被分为若干程序段，每个程序段包含一根电源线和至少一个梯级。通过添加其它梯级可扩展程序段。可以使用分支在特定梯级中创建并联结构。梯级和程序段按照从上到下、从左到右的顺序执行。LAD 指令可以使用用户界面的“指令”任务卡中提供的 LAD 指令创建实际程序内容。有三种不同类型的 LAD 指令：● 触点：可以使用触点创建或中断两个元素之间的载流连接。在这种情况下，元素可以是 LAD 程序元素或电源线的边沿。电流从左向右传递。可以使用触点查询操作数的信号状态或值，并根据电流的结果对其进行控制。● 线圈: 可以使用线圈修改二进制操作数。线圈可根据逻辑运算结果的信号状态置位或复位二进制操作数。● 功能框: 功能框是具有复杂功能的 LAD 元素。但空功能框除外。可以使用空功能框作为占位符，在其中可以选择所需的运算。在“指令”任务卡中可找到触点、线圈和功能框的各种变体，这些变体根据其功能被划分到不同的文件夹中。必须给多数 LAD 指令提供变量。下图显示了已编写的 LAD 程序段实例：

① 电源线② 梯级③ 分支④ 触点⑤ 线圈⑥ 功能框

博途(TIA Portal )简单实例(6)

http://bbs.plcjs.com/forum.php?mod=viewthread&tid=500800&fromuid=1

(出处: PLC论坛-全力打造可编程控制器专业技术论坛)

PLC编程九步走，你的编程顺序合理吗？

科学的PLC编程步骤其实很简单，但往往大多数工程师就是认为简单而忽略很多细节。细节的忽略，必然会在以后出现问题。想避免日后的问题，只有好好的遵守规则，没有规矩不成方圆，plc编程一样有其自身的规矩。

第一步：阅读产品说明书

第一步看起来再简单不过了，但很多工程师都做不到。认为这一步是浪费时间，甚至只从供货方培训来了解设备。

仔细阅读说明书是编程的第一步 ，首先要阅读安全守则，知道哪些执行机构可能会对人身造成伤害，哪些机构间最容易发生撞击，当发生危险时如何解决，这些最致命的问题都在安全守则中，为什么不去看呢?

此外，关于设备每个元件的特性，使用方法，调试方法也在说明书中，不去阅读，即使程序正确，如果元件没有调试好，设备一样不能工作。再有，所有的电路图、气动液压回路图、装配图也在说明书中，不去阅读它怎么知道没种元件可以做何种改造呢。

第二步：根据说明书，检查I/O

检查I/O，俗称“打点”。 检查I/O的方法很多，但是一定要根据说明书提供的地址依次进行检查，在绝对安全的情况下来检查。

在检查输入点时，一般输入信号无非是各种传感器，如电容、电感、光电、压阻、超声波、磁感式和行程开关等传感器。检查这些元件比较简单，根据元件说明将工件放在工位上，或是移动执行机构检查传感器是否有信号即可。当然，不同的设备检测的方式可能不同，这要看具体情况而定了。

但是在检查输出信号时就要格外小心了。如果是电驱动产品，必须在安全情况下，尤其是保证设备不会发生撞击前提下，让执行机构的驱动器得电，检查执行机构是否能够运动。如果是液压或气动执行机构，同样在安全情况下手动使换向阀得电，从而控制执行机构。在检查输出信号时，不论执行机构的驱动方式是什么，一定要根据元件说明书 ，首先要保证设备和人身安全，要注意并不是所有设备的执行机构都可以通电测试的，所以有时个别的输出信号可能无法手动测试。

无论是输入还是输出装置，当传感器有信号或执行机构的驱动装置得电后，必须同时检查PLC上的I/O模块指示灯是否也点亮。很多设备中，输入输出信号是通过接线端子与PLC连接，有时接线端子的指示灯有信号 ，但不能保证由于连接导线内部断路，而PLC上相应的地址没有信号接通。这一点要特别注意。

在测量输入输出信号后，要同时将测量的地址记录下来，保证信号地址和说明书中一致。如有不同，再次测量设备地址，多次测量仍然不一致，先联系设备厂家，因为此时不能保证厂家提供的地址没有错误。

第三步：打开编程软件，进行硬件配置，并将I/O地址写在符号表中

不同的PLC使用不同的编程软件。但是对于任何一种软件来说，编程前的第一步就是进行硬件组态， 根据实际PLC的类型建立硬件配置及相应的通讯配置。硬件组态完成后，将之前在纸上记录下来的I/O地址写在软件的符号表中。 由于软件不同，对于符号表的定义可能不同，但一般的软件都有该功能，这一步是至关重要的。在编写符号表时，不仅要把设备输入输出的绝对地址写正确，最好再给每个地址命名并添加注释，这对后面的编程会非常方便。不需要在编程时每次都查询绝对地址，只要填写命名好的名称即可。当然，这也取决于软件是否具备此功能。

第四步：写出程序流程图

在编程之前，一定要在草稿上写出程序的流程图。 一个完整的程序，应该包括主程序、停止程序、急停程序、复位程序等部分，如果软件允许，应该将各个程序按“块”的形式编写，即一个程序是一个块，最终将每个块按需求来调用即可。

PLC最擅长的就是处理顺序控制，在顺序控制中主流程是核心，一定要确保制定好的流程是正确的，要在草稿上仔细检查。如果主流程存在问题，当程序被PLC执行后，很可能发生撞击，损坏设备或对人身造成危险。

第五步：在软件中编写程序

确保主流程没有问题后，便可以在软件中编写程序了。此外，还要注意停止、急停和复位程序的正确性，尤其是停止和急停程序，这是关系到人身安全和设备安全的最重要的程序，万万不可小视。一定要保证无论在任何情况下，只要执行停止或急停程序，设备绝对不会对人身造成伤害。推荐您关注微信号工控帮。

第六步：调试程序

在调试程序这一步中，可以分成两个方面。

1．如果条件允许，或是你的逻辑能力超强，可以先用软件的仿真功能做测试，但是很多繁琐的程序很难用软件仿真看出程序是否正确。

2．将程序下传到PLC中进行在线的调试。如果设备不动或运行中出现异常情况，先不要去修改程序，很可能是传感器没有调试到位，如果确保传感器无误，再去修改程序。

第七步：调试完成后，再次编辑程序

在上一步的调试中，由于对程序有所修改，故必须再次整体检查或编辑一下程序，然后将最终的程序下传到PLC中。

第八步：保存程序

在这一步中，要注意一个问题，就是应该将程序保存在什么地方？ PC硬盘？闪存设备？移动硬盘？当然这些都不可以，所有这些存储设备都可能感染病毒。所以，必须且只能将程序烧制到光盘上。而且还有一个问题，烧制的程序是哪个程序？在之前我们已经将最终调试并修改完成的程序下载到PLC中，如果PLC在执行该程序时完全无误的话，就将该程序上传到PC中，将此程序烧制到光盘中。

上面的一切都是为了安全。

第九步：填写报告

完成编程后，应该填写最后的调试报告，将遇到的问题和程序的一些难点问题一一记录下来。因为长时间以后，自己也会对程序的某些技巧的地方遗忘，同时也方便其他同事能够理解你所编写的程序。

END
