PLC编程很难？这都是套路，编程技术就是把要求分解到你会的程度

大家好！我是"电气分享"的小编，在这个夏季的尾巴，心情也随着天气的凉爽而好了起来，不知道小伙伴们是不是也这样呢？那么今天小编和大家分享一个PLC控制星三角变换的题目：

PLC编程很难？这都是套路，编程技术就是把要求分解到你会的程度

按下以下要求设计程序：

1.按下启动按钮SB1，电动机Y启动，5秒后，电动机进入△运行；

2.按下停止按钮SB2，电动机停止转动。

3.如果电动机Y启动6秒后还没有进入△运行（KM △接触器没有吸合），则自动停止转动，并且报警灯亮1秒暗1秒为断闪烁。

根据题意，输入共有3个，分别是启动按钮SB1、停止按钮SB2。PLC需要监视6S是否进入△运行，所以KM △接触器需要有一个点进PLC。而输出有4个，分别是KM △接触器、KMY接触器、KM 接触器及报警。

那么，输入输出点如下：

开始正式设计程序：

像这样题目把要求一个个列出来的小伙伴们可以一个个的编。比如这里，可以把第（1）点的要求先编出来：

这里的网络1和网络2都是半成品，只有（1）点里面的功能，按下启动按钮I0.0后，KMY（Q0.1）得电，计时器T37开始计时。当T37计时5秒后，网络2的T37闭合，接通KM△（Q0.2）并自保持。网络1的常闭点KM△（Q0.2）由闭合变为打开，所以KMY（Q0.1）失电。

下面编（2）点：按下停止按钮SB2，电动机停止转动。具体如下：

在网络1/2中分别加入停止按钮（I0.2）即可。

第（3）点：如果电动机Y启动6秒后还没有进入△运行（KM △接触器没有吸合），则自动停止转动，并且报警灯亮1秒暗1秒为断闪烁。以下为第（3）点编程后，包括（1）（2）点的完全版：

下面小编根据题意逐一进行说明：

网络5：因为KM主接触器的动作条件为启动电路至停止电路，那么它的运行条件是KM △接触器或KM Y接触器任意动作。

网络3：因为题意说电动机Y启动6秒后还没有进入△运行，则报警。那么久需要一个条件让电路启动后计时6秒。网络3就是利用主接触器KM与反馈型号KM △的条件为计时器计（T38）时，当电路在6S以前进入 △运行时，计时器无法计时6S。

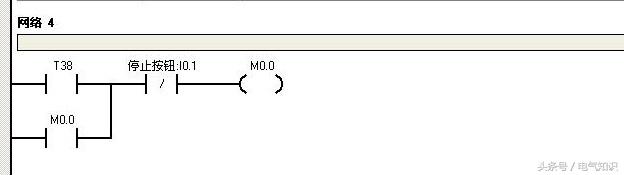

网络4：当计时器（T38）计时6秒后，T38闭合将M0.0置位并自保持。M0.0也是报警的标志位。

网络6、7：这是一个1秒高电平、1秒低电平的脉冲信号（T39）。

网络8：当M0.0接通时，通过脉冲信号T39使报警（Q0.3）输出。

好了，这个程序小编大约调试了3-4遍，也就是说小编犯了3-4个错误，所以小伙伴们遇见程序错了不要紧，慢慢来一点点调试总能做出来的。小伙伴们，你们说，是么？

好了！以上就是今天小编分享的全部内容。希望对大家有所帮助，如果您觉得不错的话，可以给小编留言或点赞哦~您的每一次点赞都是小编的动力源泉哦~

为什么网上一问去哪家PLC培训机构，一大堆人就劝退，建议自学？

为什么网上一问去哪家PLC培训机构，一大堆人就会跳出来说不建议、劝退、建议自学？

——我掐指一算，真的有那么多自学成才的家伙吗？我又想了想，人家更有可能只是为了彰显自己是大师并且很高级吧？

我们再来看看整个故事的剧情编排，回答者为了博眼球，通常操作是开启疯狂diss模式，各种“实锤”、“爆料”、“防坑”、“防套路”一顿操作猛如虎，将培训机构骂成鼠。煽动读者认同感爆棚，大呼过瘾。

但是这些所谓的“大神”、“大咖”们究竟实力如何？我只是觉得真正的大神们此刻应该正忙着为解决一个技术难题在查阅资料，或者和家人们一起在某个山清水秀的庄园共渡难得的休闲时光吧。而坐在网络的那一头面对着你的提问码字的恰恰是一群对工控技术有了一知半解但是又自认为非常了不起，却在工作岗位又不受重视的人。甚至或者只是一个叼着半根廉价的香烟，貌似非常愤世嫉俗的“Diao si”吧。

但是既然你问到了该不该培训，到底该自学还是培训？在这里我认为还是很有必要做一下正面的回答的。首先我觉得这个问题本身就有问题。你凭什么问别人？而人家又凭什么给你该不该培训的答案？你这么信任别人？培训不培训这个事情是你的人生选择，岂容他人指手画脚？学会尊重自己好不好。

你问怎么选择一个合适的培训机构，我一定会尽心尽力的告诉你，但你要问我该不该培训，这我咋知道？我咋知道你该不该培训？ 你是不是应该去思考一下培训的目的是什么？你自己为什么要开始思考需不需要培训了？难道不是因为你想改变现在的自己么？那么你觉得还有必要问该不该培训么？

其实PLC培训机构并不神奇，也不是什么洪水猛兽 ，大家平常心对待就可以了。这就跟你想开车去驾校学习个驾照一样，正常消费有什么可说的？偏有人非要当个杠精跟你说：

花这个钱干什么，自己在家练不就可以？

学员跟培训机构之间的关系，就是服务和被服务双方的关系。学员是消费者，花钱购买一项服务，服务内容包括自动化职业技能的培训和就业的指导，通过培训学习可以节省自己的时间，仅此而已。

假设某位消费者有这样的需求，同时又是自己经济能够承受的范围之内，认为自己的时间更重要，你凭什么阻拦人家参加培训呢？难道你是「过来人」就可以对别人的人生选择指指点点吗？

当然在一无所知的情况下贸然的进行培训显然是不可取的，我也经常建议那些零基础纯小白在一定程度的了解，或者一段时间的自学之前不要盲目报班。

相反的，如果对自身实力进行了正确的估算，并且对培训机构进行充分的对比和深入的了解之后，就不需要理会别人指手画脚了。要学会尊重自己才会有主见。

到了这个时候，不得不对那些整天没事儿干总是对别人指指点点、评头论足的人说两句了，我把你们称之为「拿锤子的人」，因为拿着锤子的人看谁都像钉子，看到谁就想上去对谁敲打一番，毫无节制地输出自己的价值观，上线就是雷神，下线就是撸瑟。对此，我只想奉劝一句：U CAN U UP,NO CAN NO BB!搬好自己的砖比啥都强。

创控教育提示您：“培训有风险，选择需谨慎。报班不讲究，亲人两行泪。”
