plc压力控制编程教程 入门初学PLC控制,详细图文解析PLC实现控制气压系统及其过程
发布时间 : 2025-03-17
作者 : 小编
访问数量 : 23
扫码分享至微信

入门初学PLC控制,详细图文解析PLC实现控制气压系统及其过程

今天我们来讲讲plc与气压控制,主要讲了气阀,气路原理以及用PLC的控制一下用三部分来讲解:

一、基础气压

二、PLC控制气压系统

三、PLC与气压过程控制

一、基础气压

1、气压系统基本架构

2、气压源:工作压力 4~7 bar ( 1 Kg / cm2 = 0.981 bar)

3、三点组合(调理组):调压、滤水、润滑

4、气压缸:单动缸、双动缸

5、方向阀

6、基本气压回路

二、以PLC控制气压系统

1、A为单动缸,以单边电磁阀控制

当按钮开关PB ON,则气压缸前进A+

当按钮开关PB OFF,则气压缸后退A-

按钮开关PB可以用训练器上方的仿真开关代替

2、A为单动缸,以单边电磁阀控制

当按钮开关PB1 ON,则气压缸前进A+,

此时放开PB1(PB1 OFF)气压缸仍保持在前位状态(自保)

当按钮开关PB2 ON,则气压缸后退A-

LD X1

OR M0

ANI X2

OUT M0

LD M0

OUT Y0

END

想想看,这个程序可以再简化!

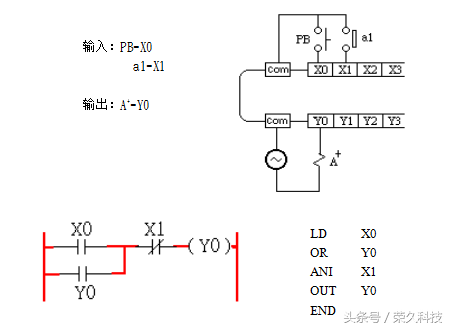

3、A为单动缸,以单边电磁阀控制,加上节流阀调整气缸运动速度

当按一下PB(Pulse),则气压缸慢慢前进A+

一直到气压缸触碰到前顶点a1,则气压缸慢慢后退A-

4、A为双动缸,以单边电磁阀控制

当按钮开关PB ON,则气压缸前进A+

当按钮开关PB OFF,则气压缸后退A-

5、A为双动缸,以双边电磁阀控制

当按钮开关PB1 ON(Pulse),则气压缸前进A+

当按钮开关PB2 ON(Pulse),则气压缸后退A-

6、A、B皆为单动缸,分别以单边电磁阀控制

动作顺序如图PB ON (Pulse) ,则系统激活一次循环后自动停止

7、A、B皆为双动缸,分别以双边电磁阀控制

动作顺序如图PB ON (Pulse) ,则系统激活一次循环后自动停止

三、PLC与气压过程控制

(一)单一流程

8、A为双动缸,由双边电磁阀控制

当按下激活开关START,则气压缸前进

当气压缸到达前顶点,则气压缸后退

当气压缸到达后顶点时,则系统停止,并等待下一个激活命令

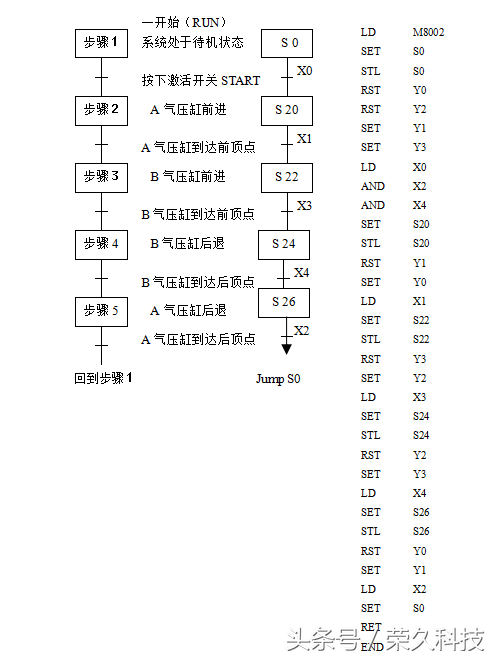

9、A、B皆为双动缸,分别以双边电磁阀控制

动作顺序如图PB ON (Pulse),则系统激活 一次循环后自动停止

(二)选择性分歧

10、A、B皆为双动缸,分别以双边电磁阀控制动作

顺序如图,当PB1ON时,A气压缸来回运动一次当PB2ON时,B气压缸来回运动一次

(三)并进式分歧

11、A、B皆为双动缸,分别以双边电磁阀控制动作

顺序如图,当PB ON时,A气压缸来回运动一次。同时,B气压缸来回运动一次

以上,欢迎转发分享及收藏!

如有其他关于学习PLC的问题也可告知小编哦!

高效学习PLC编程,使用ST语言编写控制程序无压力

大家都知道PLC编程有很多语言可选择,在学习 CoDeSys 的过程中常会问一个问题,哪种编程语言最好?

其实,没有哪种编程语言是绝对的好或不好,不同的工程应用具有不同的最佳编程方式,每种编程语言都具有其不同的特点,可根据实际工程应用的需求选用合适的编程语言。

涉及到算法部分建议选择 ST 语言,编写的程序往往简洁而高效。

简单介绍

结构化文本(ST-Struct Text)是一种高级的文本语言,在西门子中称为SCL(Structured Control Language)语言,不要与STL混淆,可以用来描述功能,功能块和程序的行为,还可以在顺序功能流程图中描述步、动作和转变的行为。

结构化文本编程语言是一种高级语言,是 CoDeSys 中最常用的一种语言,对于熟悉计算机高级语言开发的人员来说,结构化文本语言更是易学易用,它可以实现选择、迭代、跳转语句等功能。在复杂控制系统中,结构化文本可以大大减少其代码量,使复杂系统问题变得简单。

当你的14寸电脑界面装不下一行梯形图,当你做一个算术运算洋洋洒洒几十步,那个时候发现用ST还是挺香的,只是看逻辑没有梯形图直观,编译速度相对较慢。大意了,有得必有失嘛,如果你不介意那就一起了解一下吧。

程序执行顺序

使用结构化文本的程序执行顺序根据“行号”依次从上至下开始顺序执行,每个周期开始,先执行行号较小的程序行。这是PLC的特性,从上至下循环扫描,周期性执行,在PLC配置中可以分配每段程序的扫描周期。同一段程序中被赋值两次,第一次的赋值将被覆盖。

这是PLC的特性,从上至下循环扫描,周期性执行,在PLC配置中可以分配每段程序的扫描周期。同一段程序中被赋值两次,第一次的赋值将被覆盖。

表达式执行顺序

表达式中包括操作符和操作数,操作数按照操作符指定的规则进行运算,得到结果并返回。操作数可以为变量、常量、寄存器地址、函数等。

在做算术运算时,根据表格中的表达式优先级运算,小括号的优先级最高,可以将你想要先执行的表达式写在小括号内。

指令语句

结构化文本语句表主要有 5 种类型,即赋值语句、函数和功能块控制语句、选择语句、迭代(循环)语句、跳转语句。
