M7120型平面磨床电气控制线路plc改造施工前准备

学习目标：

1、通过现场观察、教师讲解及查阅相关资料，能说出M7120平面磨床的运动形，能明确磨床的控制要求及控制原理。

2、合理分工，能制定出完整的工作计划。

3、能根据改造需要列出所需元器件的材料清单。

4、会计算出改造所需的输入及输出点数。

5、能根据输入、输出点数选择型号合适的PLC。

6、以小组的形式设计出PLC控制电路设计图、外部接线图、PLC控制梯形图。

建议学时： 30学时

学习过程：

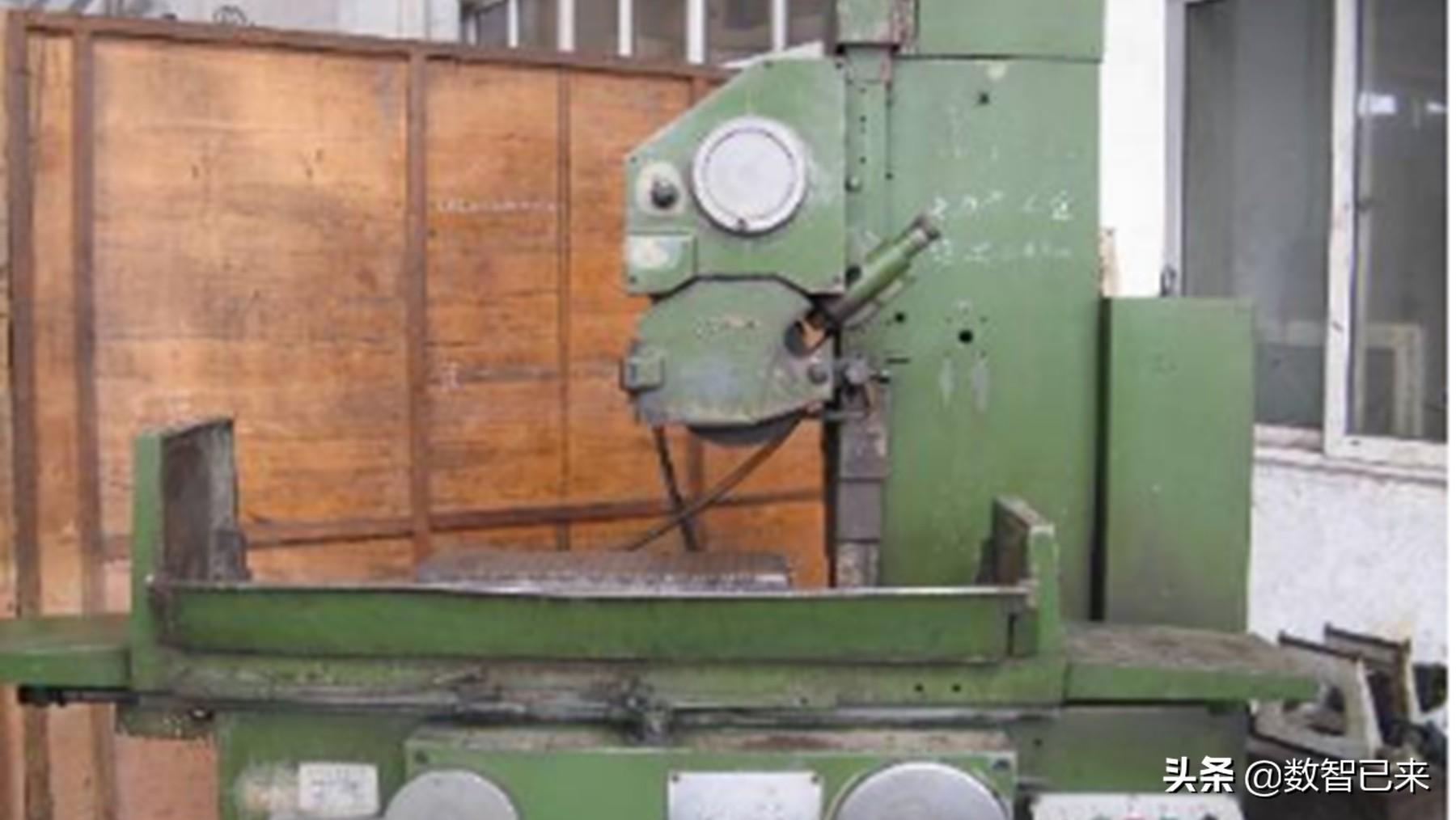

一、认识M7120型平面磨床

通过现场参观、教师讲解及自行查阅资料，以回答问题形式学习：

问题1：简述磨床型号M7120的含义。

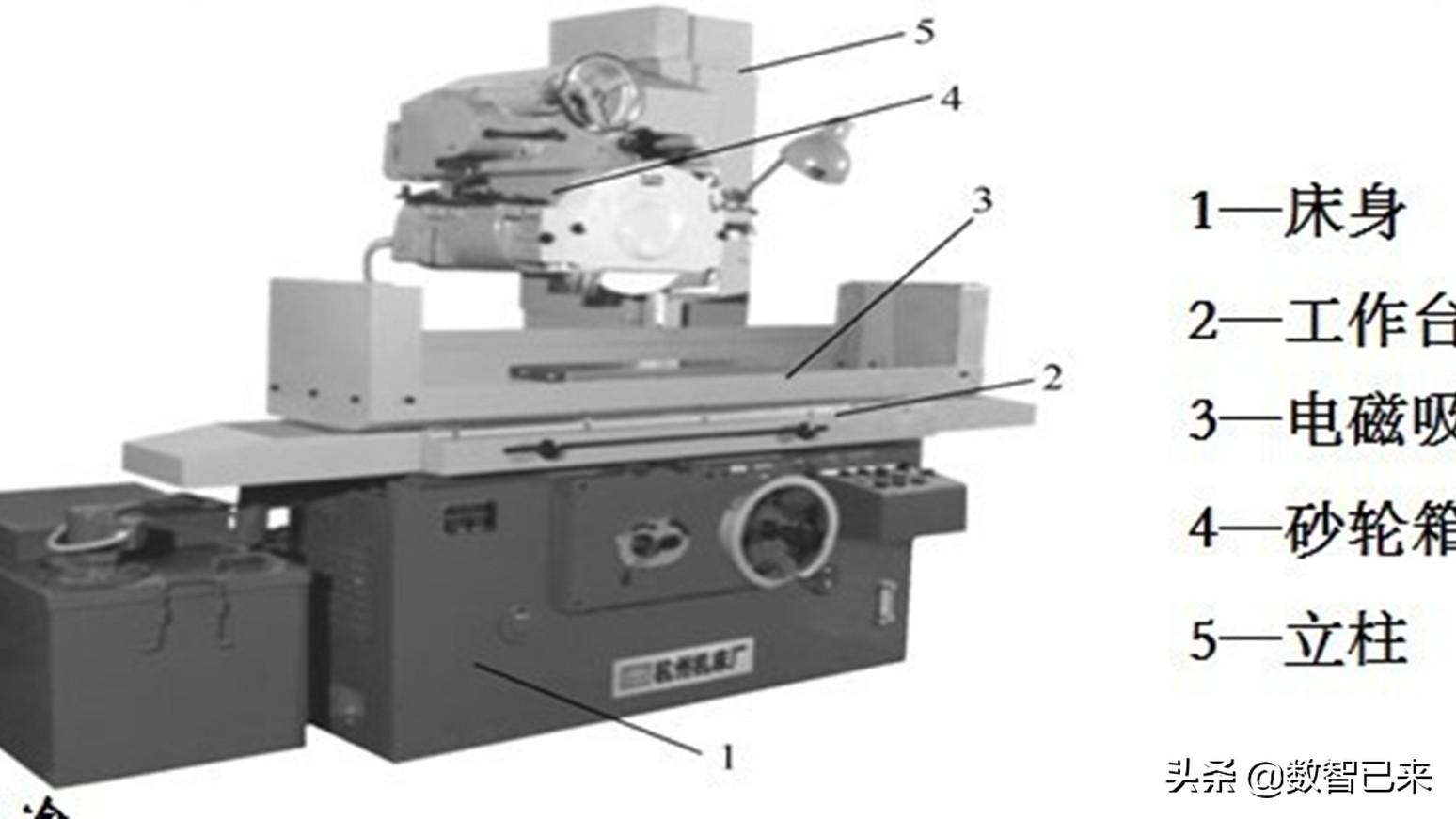

问题2：磨床的种类有哪几种？M7120平面磨床的组成是有哪些部分构成？

问题3：M7120平面磨床的主运动和进给运动分别是什么？

问题4：M7120磨床共由几台电动机拖动？分别起什么作用？

问题5：M7120磨床电气原理图由哪几部分组成？

问题6：M7120磨床主电路、控制电路中都有哪些保护功能？

问题7：M7120磨床电气控制电路中常用的信号指示电路的电压为多少，照明电路的电压为多少？控制电路的电压是多少？

问题8：说出M7120磨床电气控制原理（过程）。

问题9：根据电气控制原理图及现场调查，参照M7120磨床电气位置图和接线图，熟悉磨床电器元器件的实际位置和走线情况，为下一步改造工作做好必要的标注，请记录勘察情况，填写电气元器件材料表。

电气元器件材料表

姓名： 小组： 日期：

序号

规格型号

作 用

序号

规格型号

作用

二、填写改造工作计划表

“M7120磨床电气控制线路PLC改造”工作计划

一、人员分工

1、小组负责人：

2、小组成员及分工

姓名

负责改造工作内容

完成该项工作的步骤

计划完成时间

三、根据实际工作情况选择合适的电工工具、仪表、材料，填写工具材料领取表

领 料 单

表7-7

序号

工具材料名称

数量

领取人签字

备注

四、请写出实施该项任务的安全防护措施

五、PLC控制系统硬件电路设计

1、根据输入、输出点数及加装报警电路和故障显示电路，你准备选用哪种型号的PLC。

小提示

根据控制电路能得到I/O点数，包括16输入点，分别是12个钮、3个热继电器、1个电压继电器；还有由7个接触器组成的7个输出点。根据确定的I/O点数的总数，考虑留有一定余量，选择三菱公司的FX2N—48MR型PLC，该PLC分别有24个输入点和输出点，为继电器输出，使用电源为交流100～240V。

2、画出你所设计的M7120磨床电气控制系统主电路和控制电路电气原理图路图。

3、画出你所设计的M7120型平面磨床plc输入、输出端子与外部元器件的接线图。

4、列出元器件清单

元器件材料清单

姓名： 班级： 日期：

元 件

材 料

名称

规格型号

数量

名称

规格型号

数量

5、列出PLC I/O分配表

根据你所设计的控制电路，写出PLC的I/O地址分配表

I/O地址分配表

姓名： 班级： 日期：

输 入

输 出

输入继电器

输入元件

作 用

输入继电器

输出元件

作 用

六、PLC控制系统软件部分设计

1、在设计程序之前请正确回答下列问题：

问题1：你准备用所学过PLC的哪几种编程指令来设计本任务的程序？

问题2：请你写出优化梯形图的规则：

2、程序设计步骤：

根据继电器控制系统工作原理，结合PLC编程的特点，编制PLC控制梯形图，具体设计如下分步进行：

第一步：电压继电器控制梯形图

第二步：液压泵电动机M1控制梯形图

第三步：砂轮电动机M2控制梯形图

第四步：砂轮升降电动机M4控制梯形图

第五步：电磁吸盘的充磁和去磁控制梯形图

第六步：编写出控制系统的PLC梯形图

七、评价

学习活动3评价表

评价要素

分值

自我评价

小组评价

教师评价

能否正确画出M7120磨床的电气控制原理图工作过程

10

工作计划制定是否条理、全面、完善

10

工具材料清单是否正确、完整

10

安全措施是否全面

10

PLC的接线图是否正确

10

PLC的地址分配表是否正确

10

是否能正确回答问题

10

是否能正确程序设计PLC程序

20

团队协作

10

学生姓名

合计

指导教师

日期

M7120型平面磨床电气控制线路plc改造教学任务设计

1. 能通过阅读设备改造任务单和现场勘查，明确本次改造的具体工作任务。

2．能根据用户要求，以小组的形式制定工作计划，合理设计改造方案。

3．能通过现场勘察、教师讲解及查阅资料等方式，学习M7120磨床的电气控制原理。

4．能利用学过的plc编程方法，正确编写M7120磨床改造的PLC程序，并进行系统的运行与调试。

5．能根据施工现场，按照图纸要求、工艺要求、安全规程和设备技术要求，布置安装元器件并正确接线，能正确使用仪表对线路进行检查。

6．能够根据管理规程在施工完成后清理现场、清点整理工具，收集剩余材料，清理工程垃圾，拆除防护措施，填写工作记录并交付验收。

7.在施工中能发现问题及时处理问题，总结经验并对自己和他人的工作作出评价。

78学时

东方机械修造厂机加工车间有2台M7120型平面磨床因线路严重老化无法正常使用，影响了生产进度。为了尽快恢复生产，东方机械厂委托维修电工高级技工班进行磨床的改造，要求磨床改造后，即可实现加工的自动化，效率可比传统机床提高3～7倍。对复杂零件而言，难度越高，功效提高得越多。且可以减少导线回路和电气元器件，不仅节约了费用，而且可以缩短生产准备周期。提高产品质量，降低废品率，零件的加工精度高，尺寸分散度小，使装配方便灵活。并且具备运行可靠、操作简单、维护方便等特点。要求在3周内完成对M7120型平面磨床电气控制线路的改造及调试工作。

学习活动1：明确工作任务

学习活动2：勘查施工现场

学习活动3：现场前准备

学习活动4：现场施工

学习活动5：施工项目验收

学习活动6：工作总结与评价
