PLC程序案例——用计数器控制圆盘正反转动，进阶必学！

关注技成微课堂 ，一起学习共同进步！

一、任务目标

该任务是关于计数器指令应用案例。西门子S7-1200 PLC的计数器指令主要完成计数功能，可以实现加法和减法计数。本任务要求读者掌握以下几个内容。

1.加计数指令的使用

2.减计数指令的使用

3.加减计数指令的使用

二、任务描述

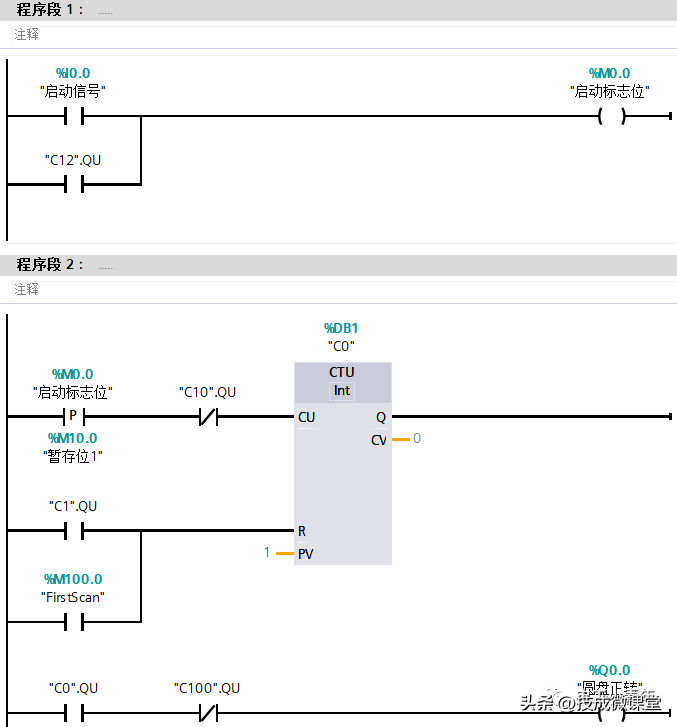

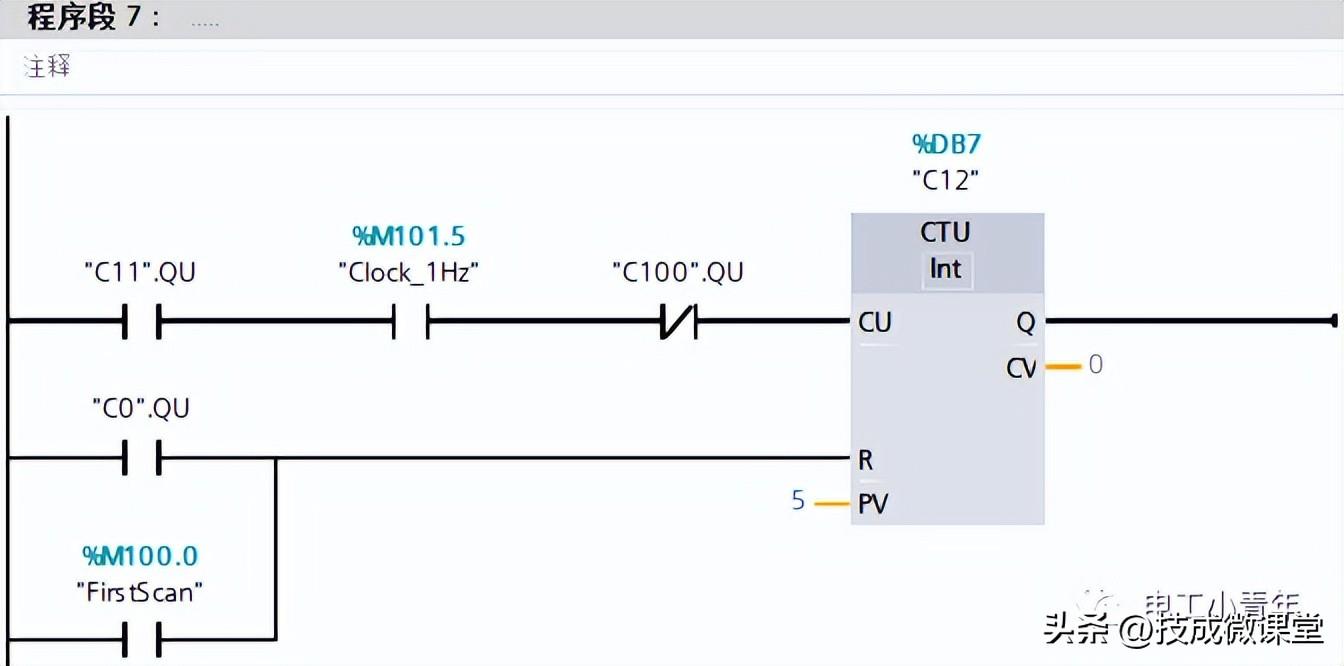

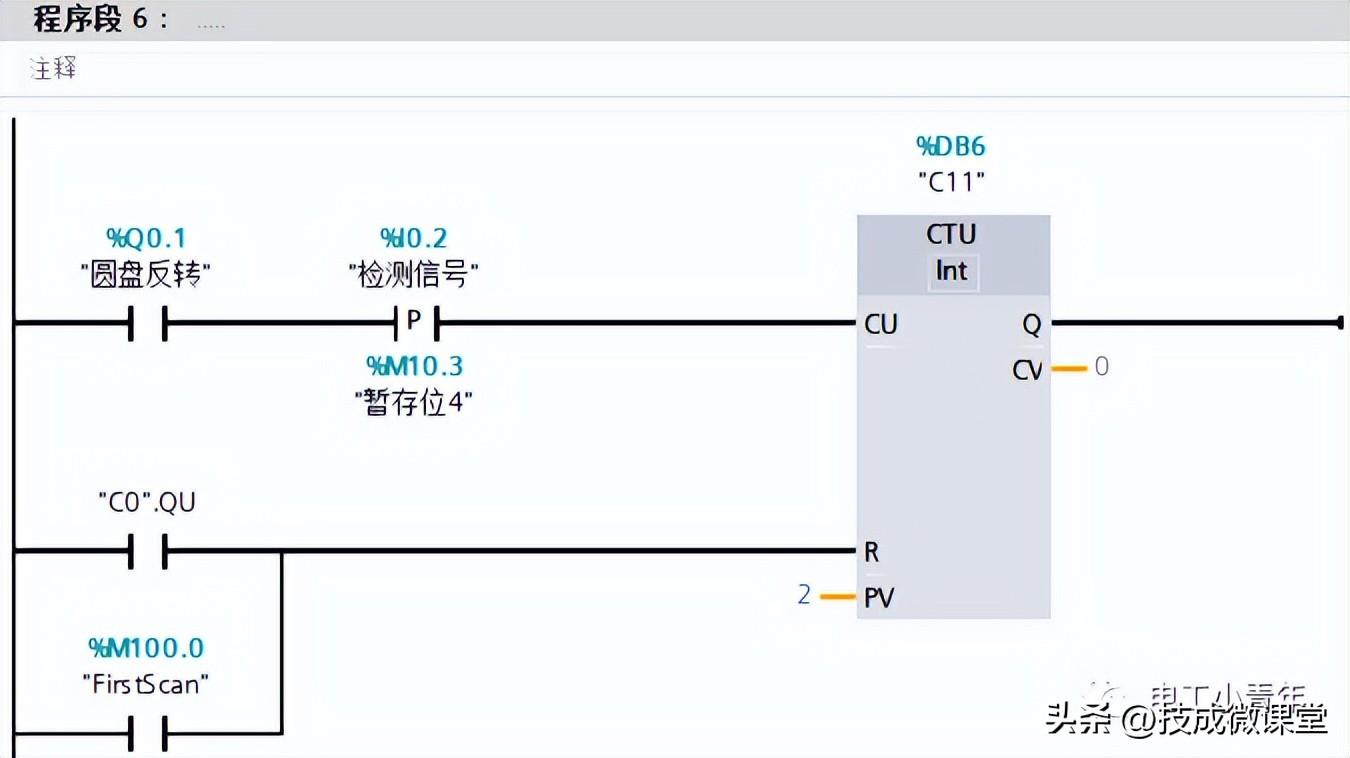

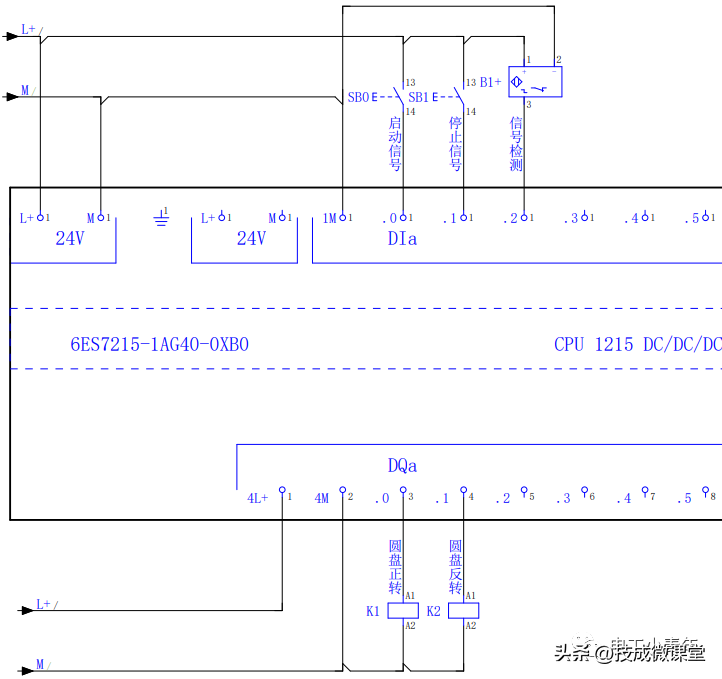

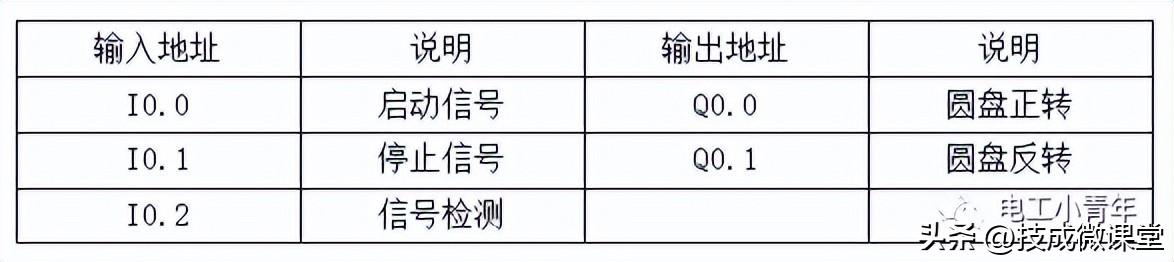

按下启动按钮，圆盘正向旋转，圆盘每转一周发出一个检测信号，当圆盘正向旋转2圈后，圆盘停止旋转。在圆盘静止5秒后，圆盘反向旋转，当圆盘反向旋转2圈后，圆盘停止旋转。在圆盘静止5秒后，圆盘再次正向旋转，如此重复。任意时刻按下停止按钮，圆盘立即停止。当再次启动圆盘时，圆盘按照停止前的方向旋转。

三、相关知识

本案例主要使用的是位逻辑及计数器指令，位逻辑指令在其他篇幅已有介绍，在此不赘述。此处为读者介绍计数器指令的相关知识。

1.加计数器指令

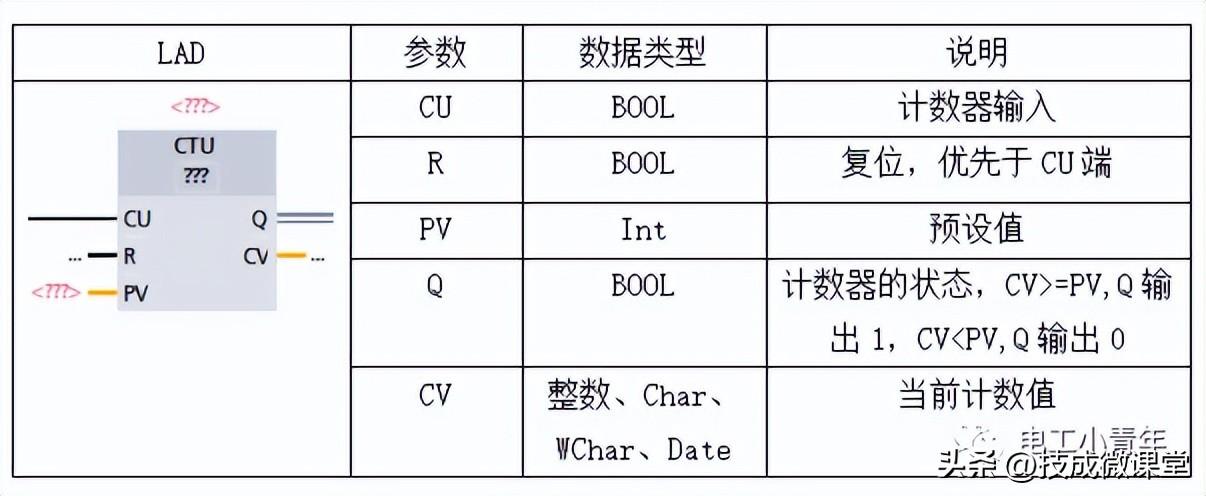

CTU:加计数指令，当参数 CU 的值从 0 变为 1 时，CTU 计数器会使计数值加 1。加计数器（CTU）指令相关参数如下表

从指令框的“<???>”下拉列表中选择该指令的数据类型。

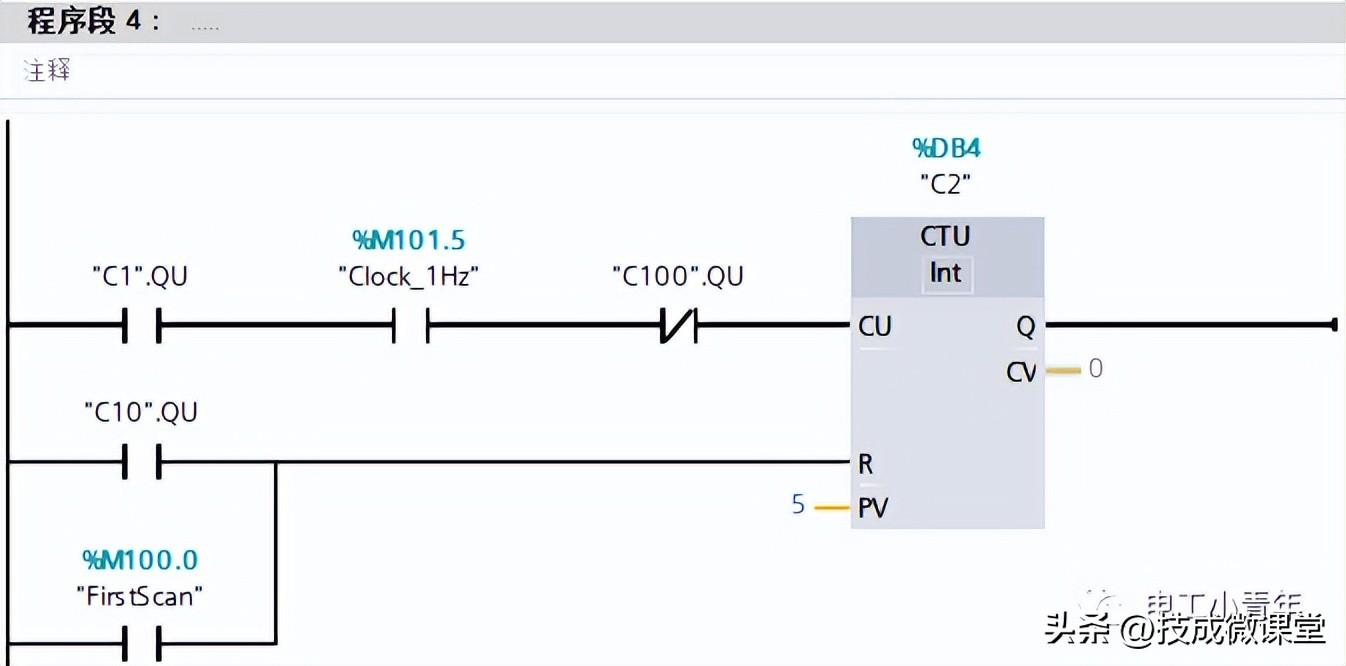

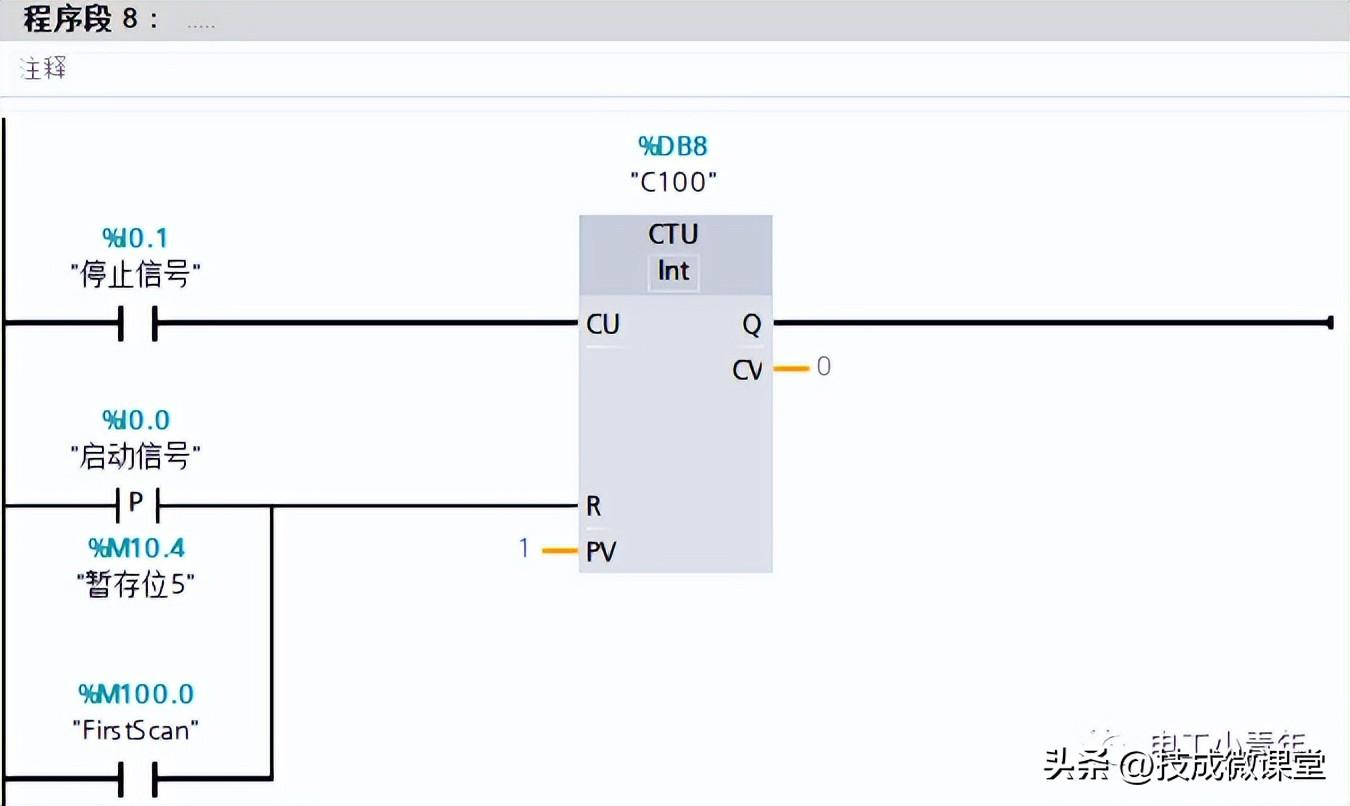

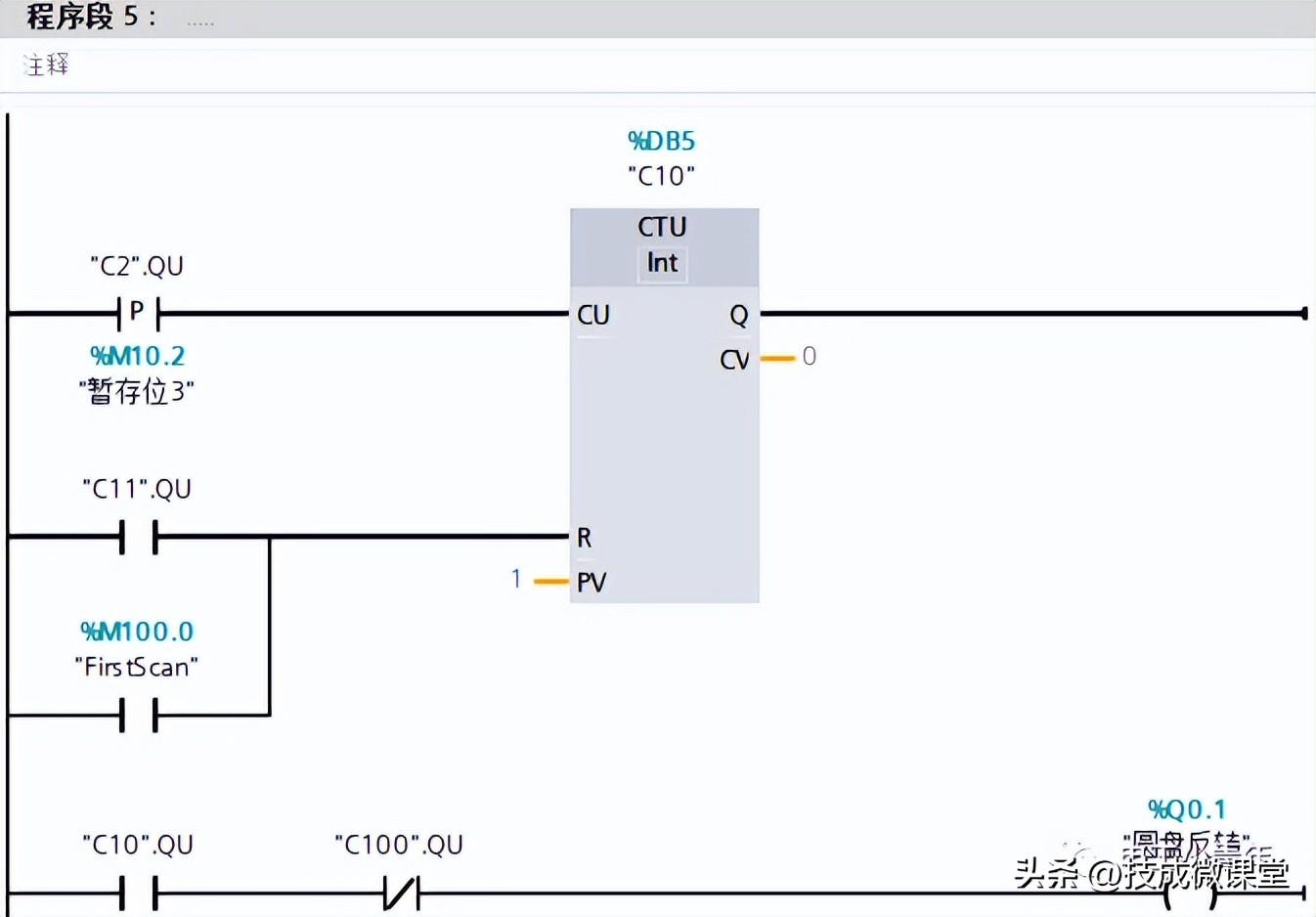

调用计数器指令时，需要生成保存计数器数据的背景数据块。CTU计数器的参数CU值从0变为1，CTU使计数值加1。如果参数CV（当前计数值）的值大于或等于PV（预设计数值）的值，则计数器输出参数Q=1。如果复位参数R的值从0变为1，则当前计数值复位为0。计数器指令，如图2-4-1所示。

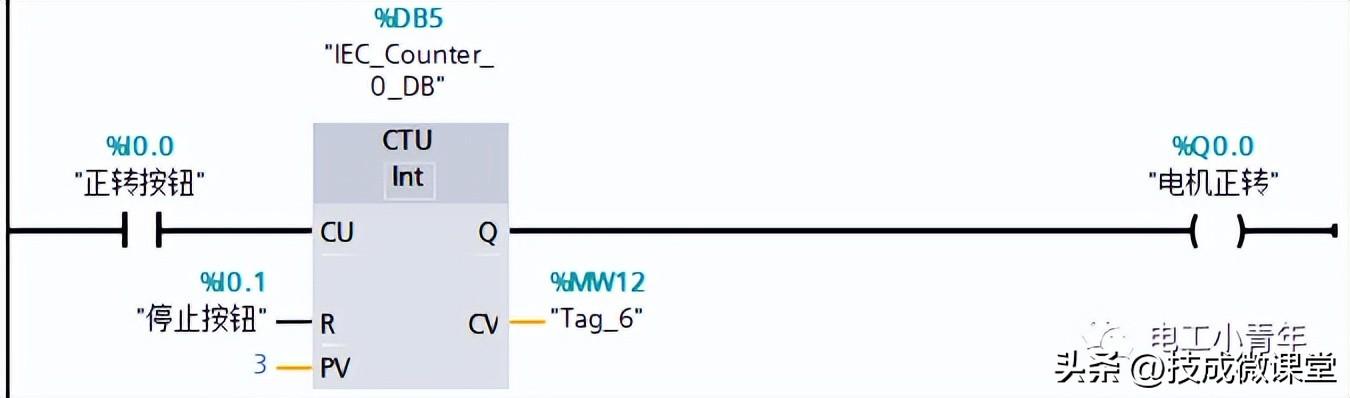

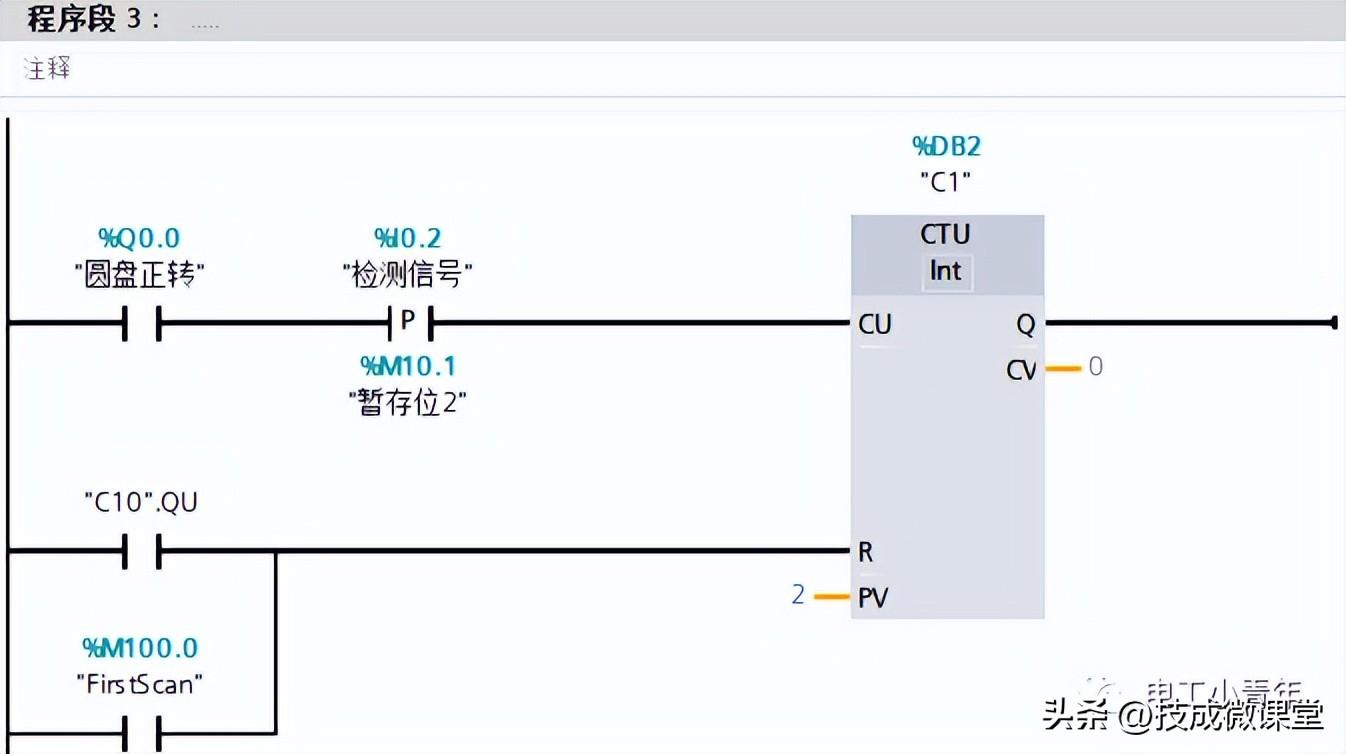

图2-4-1 加计数指令示例

2.减计数器指令

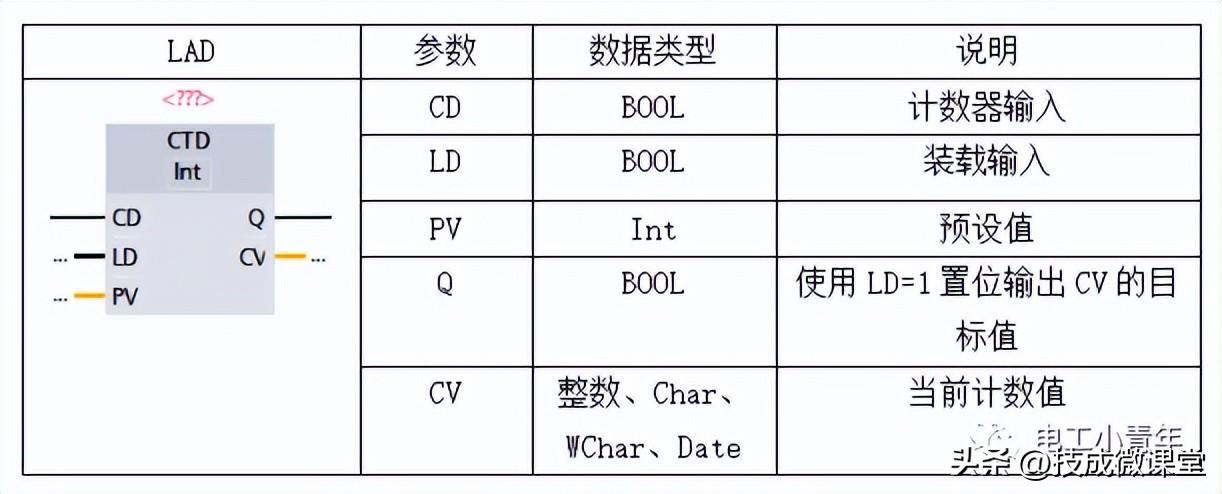

CTD:减计数指令，当参数 CD 的值从 0 变为 1 时，CTD 计数器会使计数值减 1。减计数器（CTD）指令相关参数如下表

从指令框的“<???>”下拉列表中选择该指令的数据类型。

调用计数器指令时，需要生成保存计数器数据的背景数据块。CTD计数器的参数CD值从0变为1，CTD使计数值减1。如果参数CV（当前计数值）的值小于或等于0，如果参数LOAD的值从0变为1，则参数PV（预设值）的值作为新的CV（当前计数值）装载到计数器，如图2-4-2所示。

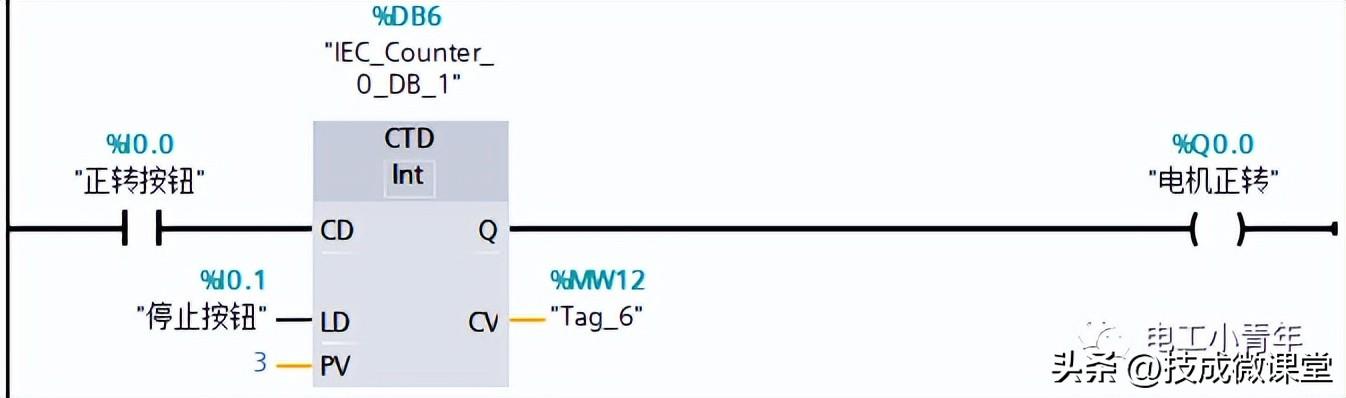

图2-4-2 减计数器指令示例

3.加减计数器指令

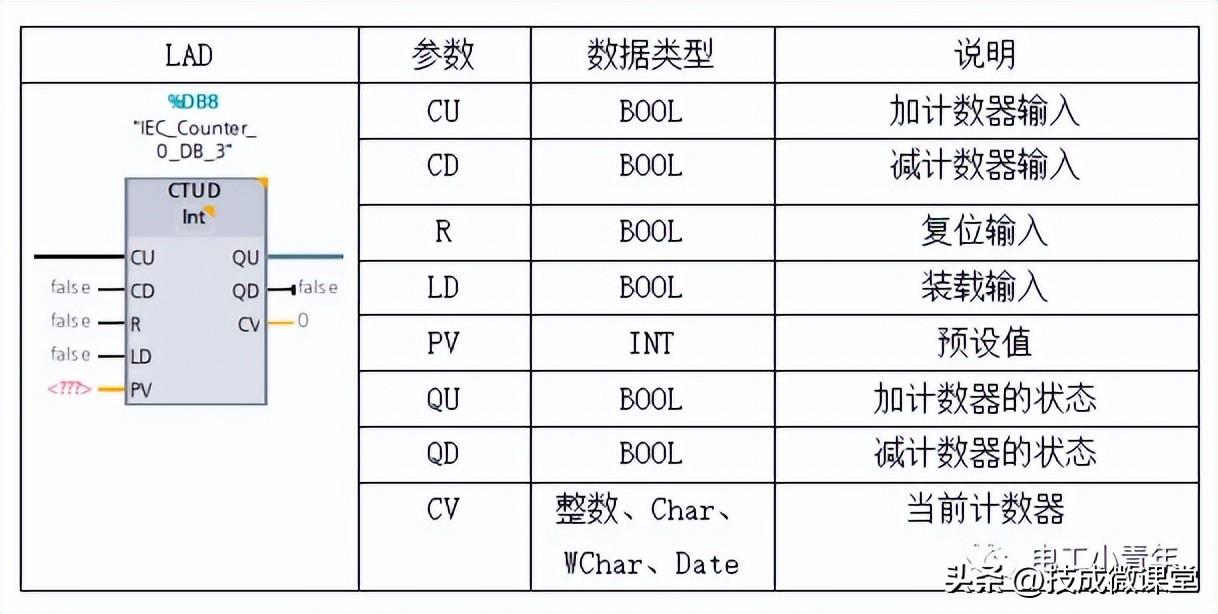

CTUD:加减计数指令，当参数 CU 的值从 0 变为 1 时，CTU 计数器会使计数值加 1。当参数 CD 的值从 0 变为 1 时，CTD 计数器会使计数值减 1。减计数器（CTD）指令相关参数如下表

从指令框的“<???>”下拉列表中选择该指令的数据类型。

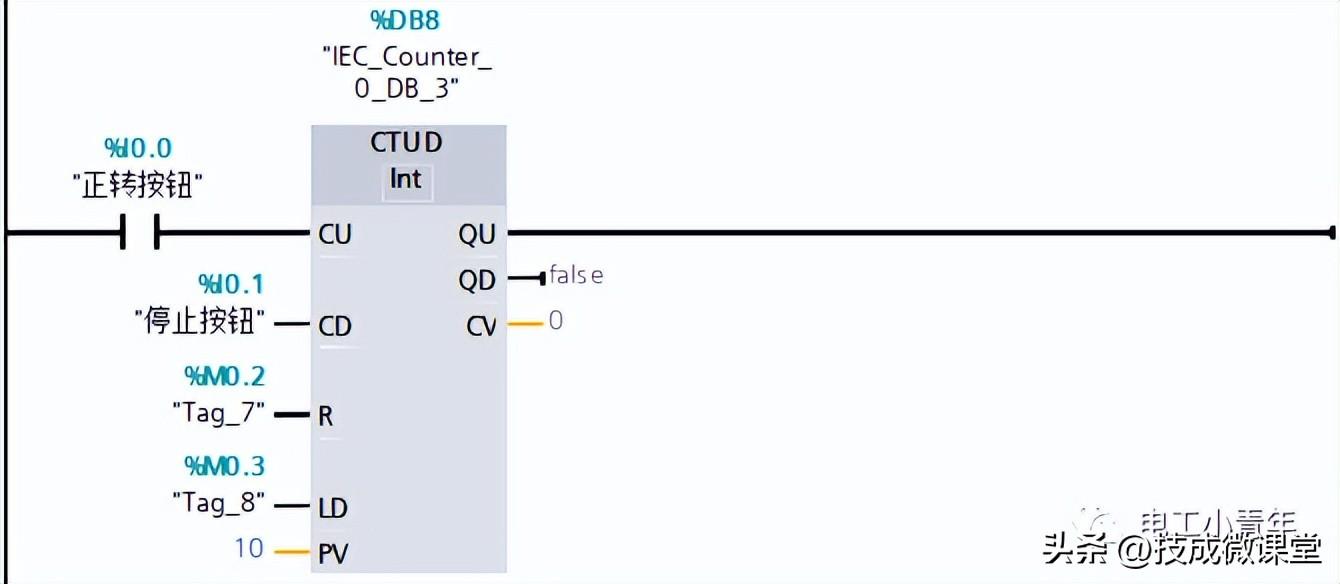

调用计数器指令时，需要生成保存计数器数据的背景数据块。CTUD计数器的参数CU值从0变为1，使计数值加1。参数CD从0变为1，使计数值减1。如果CV的值大于等于PV的值，则计数器输出参数QD=1.如果参数CV的值小于或等于0，则计数器输出参数QD=1。如果参数LOAD的值从0变为1，则参数PV的值作为新的CV装载到计数器。如图2-4-3所示。
