对于PLC编程，哪种IEC 61131-3编程语言最适合？

图片来源：ControlSphere Engineering

作者 | Gary L. Pratt

“

有这么多可编程逻辑控制器（PLC）编程语言和标准可供选择，对于自动化和控制应用而言，最适合的选择是什么？

”

可编程逻辑控制器（PLC）有很多编程语言可供选择。有种说法，标准的伟大之处在于有很多选择！尽管这很讽刺，但在IEC 61131-3编程语言中，有多种语言标准可供选择确实是一个优势。

在参加我的培训班时，很多学生抱着这样一种心态：选择最适合自己的语言，然后专门学习该语言。上课伊始，他们经常会问我会推荐适用哪种语言。或者，“最好的语言是哪个？”

我没有回答，问他们一个问题：“在阿拉伯数字中，哪个数字最好？”或“英语中，哪个词最好？” 再比如：办公室软件中，哪个工具最好？是文档编辑器、演示文稿编辑器，还是电子表格编辑器？虽然可以使用文档编辑器创建演示文稿和电子表格，但这是正确的方法吗？

使用一种工具实现多种目的，需要学习各种技巧，这是否值得付出？仅学习该工具对工作有用的主要功能，是不是更有效？与办公软件一样，为应用选择最佳编程语言是最有效的，可以避免很多麻烦。当使用的IEC 61131-3编程语言能够充分发挥其语言的优势时，PLC的编程和维护功能就会得到加强。

▎ 图1：IEC 61131-3编程语言提供了适合特定需求的语言。图片来源：ControlSphere Engineering

梯形图编程

梯形图（LD）编程的历史，可以追溯到大约100年前的继电器梯形逻辑（RLL），它主要用于描述电气元件系统（如继电器、计时器和电动机）。在自动化时代初期PLC逐步替换继电器和计时器时，创建一种用户熟悉并与被替换的工具相似的编程语言非常重要。

不幸的是，控制器变得越来越强大，能够实现的功能也已经远远超过继电器和计时器，LD语言被用于各种新的场景，而这并不是LD所擅长的，因此效果也不是特别理想。

PLC供应商提供新的、更适合PLC和可编程自动化控制器（PAC）应用的语言的速度比较缓慢，使这种情况进一步恶化。对于源自北美的控制器而言尤其如此，这可以解释在全球范围内，LD持久受欢迎的程度为什么会有所差异。

LD编程的优势是什么？为什么它能持久受欢迎？关键就是图形化。而通常来说工程师是更倾向于图形化思维的。

起初，大多数LD编程的替代方法都是基于文本的语言，这些语言与工程师的图形化思维不会产生共鸣，其结果就是不愿从LD转向其它语言。幸运的是，这种情况正在发生变化。

LD仍然是一门伟大的语言，它的初衷是执行复杂的布尔逻辑。在这个领域内，LD逻辑易于设计且易于调试。要确定为什么结果与预期不符，有多容易？在LD语言中，只需要观察蓝色实心触点的路径在何处中断就可以快速获得答案。

▎ 图 2 ：该图比较了在 Codesys 中实现复杂布 尔逻辑的不同语言

顺序功能图编程

顺序功能图（SFC）是一种图形语言，非常适合表示状态机（state machine），并且像LD语言一样，它吸引了工程师的图形化思维天性。

状态机的历史可以追溯到很多年前，但是直到最近才被用于工业编程。状态机是表示系统行为的一种非常强大的方法，可用于表达行为取决于过去历史记录的系统逻辑，例如：

1.设置线圈或复位线圈；

2.封装逻辑（布尔反馈）；

3.由代码设置的内部标志，用于决定未来的行为。

实际上，即使是简单的TON On-Timer和R-Trig one-shot都是状态机。它们的下一个行为取决于先前的输入和行为。与其它编码技术相比，状态机具有许多优势：

1.它们易于设计，因为它清楚地描述了系统可能的状态，系统如何在这些状态之间转换，系统在这些状态下应采取的行动。

2.在运行时，可以很容易地确定系统处于什么状态，在该状态下正在做什么，以及在什么条件下系统会切换到下一个状态（或者过程中出了什么问题，导致无法切换到下一个状态）。

3.促进构思周密且组织良好的设计。这样可以确保所有可能的事件都已得到妥善处理（就不会有人半夜三更把你从床上叫起来，去修复无法正确处理异常工况的代码）。

4.易于确定是否已经测试了所有可能事件。只需打印出SFC，并在执检查时划掉每个状态和切换条件即可。完成所有工作后，测试就完成了（程序员的置信度为100％）。

▎ 图3：该图显示了顺序功能图的编程组件

如何实现状态机？

几乎任何语言都可以实现状态机，但它们都需要特定的编码技术，包括步（step）、转换（transition）、分支/跳转（branch/jump）和动作（action）。

步描述了系统可以驻留的状态；转换指示系统何时应从上一步转移至下一步；分支和跳转指示下一步应该是什么；动作指定在该步期间（进入或退出该步）应执行的操作。

由于其图形化属性和工作的专业性，SFC语言是状态机最自然的选择。对于那些需求异常复杂或要求特别灵活的系统，状态机也可以用基于文本的语言来实现。对于只能使用LD的企业，状态机甚至可以在LD中实现，方法是为每个状态使用一个线圈，转移逻辑为每个线圈通电/断电，将系统从一个状态转移到下一个状态，以及利用使用状态线圈的独立逻辑来执行动作。

一些供应商还可以用统一建模语言（UML）来实现状态图，作为SFC的更强大、更灵活的替代方法，但这需要更长的学习曲线，而且在工业控制领域中的接受度有限。

对于状态机，语言的选择是次要的，所用技术的选择更重要。在SFC中，该语言强制使用状态机技术。在其它语言中，使用的技术取决于工程师制定的规则。

▎ 图4：基于Codesys连续功能图语言，展示了一个基于块的编程设计 示例

功能块图编程

功能块图（FBD）是一种图形语言，符合工程师的图形化思维。来自Codesys（以前被称为3S-Smart Software Solutions）的集成开发环境提供了两种FBD，即传统的IEC 61131-3 FBD和类似但更灵活的连续功能块图（CFC），CFC还没有正式成为IEC 61131-3的一部分。CFC是FBD的超集，具有两大优势：

1.基于块的功能编程（执行布尔和数学运算）；

2.分层设计（调用其它功能和功能块）。

1 基于块的编程

基于块的设计由预定义功能组件组成，这些组件连接在一起执行布尔逻辑、数学计算或二者兼而有之。当输出是输入的函数时（换句话说，当没有状态变量，例如布尔反馈、设置/复位线圈或标志时），CFC块编程非常出色。当同时使用无状态功能和基于状态的功能时，请结合使用CFC和SFC。

因为连接性是用功能块之间的线来表示的，所以很容易理解信息流以及信息是如何沿着其路径进行修改的。如果功能开始变得复杂，则应将其分为较小的、更易于管理的子块。如果块之间存在大量连接，则可以将这些线连接至数据结构类型的引脚。

结构引脚（structure pin）具有3个优点：

1.在层次化结构设计中，每个层次都消除了不必要的细节，更清晰易于理解；

2.保持较小的功能块，可以在一页上查看整个信息流；

3.允许信息流向上游和下游，以进一步减少不必要的细节。

对于以前采用LD实施基于块或分层功能的PLC程序员来讲，CFC提供了一种更为简洁和灵活的方法。CFC的开发速度更快，而且对于将来负责维护或改进代码的工程师来说，也更容易理解。

▎ 图5：结构引脚可以减少不必要的细节和混乱，从而增强了图表的可 读性。

2 分层设计

分层设计是一种从很多简单的构建块层层设计的实践。与传统的扁平化设计相比，分层设计具有许多优点：

1.定制；

2.创建；

3.测试与完善；

4.理解和维护；

5.易于复用。

构建块技术支持并鼓励在层次结构的每个级别上，展现同等程度的细节，这就使块技术更易于设计和理解。这样，在较高层次的设计中，不必因为展现细节而被弄得杂乱无章，这些细节只在较低层的设计中很重要。在层次结构的每个级别上，分层CFC设计应都具有统一的细节展示。

使用LD作为构建块语言的传统方法会存在2个弊端：

1.信息的低密度导致LD设计可能会分布到数10页上，很难或不可能看到和理解全局；

2.不同层次的细节混杂在同一层次上会十分混乱，这使设计难以理解和维护。

而使用结构化文本的CFC分层设计可以解决这两个问题，同时保持了LD的图形特性。这是个两全其美的解决方案。

分层设计是面向对象的工业编程（OOIP）的关键功能。在部署和配置用户自定义的功能块以后，CFC编程开始与分布式控制系统（DCS）的编程/组态有点类似，但使用IEC 61131-3程序员可以控制底层的块。如果某个块需要较小的改进，程序员就可以执行此操作，而无需费时费力的请DCS供应商介入。

完整的分层PLC设计，可以看作是一棵由分层CFC构成主干和分支的树。基于块的CFC、SFC、LD和ST填充树叶所处位置的详细功能设计。IEC 61131-3语言共同构成了一个团队，该团队比其各个部分的功能更强大。

▎ 图6：此处的分层设计是在连续功能图编程中实现的。

结构化文本编程

尽管LD、SFC和FBD/CFC语言可以出色的完成其任务，但有些运算并不适合使用图形化语言。

一些支持使用结构化文本（ST）语言编程的运算包括：

1.迭代运算，例如For、While和Repeat；

2.复杂条件和选择，例如IF-THEN和CASE；

3.位运算，例如按位与、移位、旋转；

4.文本字符串运算；

5.具有特殊要求或特别复杂的状态机；

6.纯粹的面向对象编程（调用方法，设置属性等）。

有许多很好的教程，可指导工程师从其它基于文本的语言过渡到ST。对于那些完全不熟悉基于文本的语言的人来说，Visual Basic教程是一个很好的起点。尽管结构化文本基于Pascal编程语言，但它与VB有非常相似，因此可以参考应用更广泛的VB教程。

使用最合适的语言编程

要创建有效的工业控制程序，掌握合适的编程语言并知道如何有效使用这些语言非常重要。有很多语言可供PLC选择，IEC 61131-3编程语言标准也提供了多种选择。充分利用每种语言的优势效率会更高，而不是学习一种语言的各种技巧和变通方法来使其适用于所有应用。程序员应为应用选择最佳语言。

如何使用三菱ST语言编写一个完整的项目程序，照着写就能成功

哈喽，大家上午好呀！

今天给大家带来如何使用三菱ST语言编写一个完整的项目程序 。

本文作者：陆冯

【本文如有不足之处，请各位高手指点】

众所周知，目前类似于C语言的ST结构化文本语言，已经成为了目前工控行业PLC编程的主流发展趋势。目前，三菱、西门子、施耐德等各大PLC厂商的编程软件，包括国产PLC所采用的CODESYS软件，这些编程开发平台均支持ST结构化文本语言。例如：西门子的SCL、三菱的ST等等。

当然，各家之间只是叫法不一样，但是本质上都是一样的。各家PLC厂商的ST结构化文本语言和C语言非常类似，并且符合IEC-61131-3国际电工委员会规定的标准，像定时器、计数器这些软元件，都有标准的数据结构和形式。因此，ST结构化文本语言，有着“支持跨平台移植”的独特能力，在它的面前，所有的PLC众生平等，不再有品牌之分，只要写一遍程序，就可以同时下载进入不同厂商生产的PLC，实现同样的功能；另外，ST结构化文本语言，也有着在“复杂数据运算处理”方面的天然优势。

那么，【西门子的SCL语言】或者【三菱的ST语言】好学吗？难吗？好用吗？为了回答这些问题，我特意今天给大家写出这样一篇文章，以FX3U小型PLC控制分拣设备为例，详细阐述三菱ST语言的在项目中的使用方法，并对程序进行详细的解析。

（设备总体视图）

正文开始：

内容目录

一、程序架构

二、详细程序解释

（注意：本文中全部程序是面向智控教育新北校区的物料分拣设备所编写的，不适用于世界上任何其他设备）

首先我们明确一点，我们要做的，是让这个设备安全、正确、高效 地运作起来。这是我们的唯一目的！那么为了这个目的去进行PLC编程调试。一个好的电气工程师编写出来的程序，应当具有：安全性、正确性、高效性、移植性和扩展性。PLC程序其实就是人的意志的延伸，你的思维和意识基本决定了这台设备是个傻瓜，还是聪慧过人，当然，这个世界上不可能有完美的程序.......

一、程序架构

为了我们的设备能够正常运行，我们将程序分为以下几个部分：

IO映射程序：

负责PLC输入输出虚拟地址与实际地址的映射。这样的做法，可有效降低PLC某个触点在损坏后，现场维修人员的工作量；并且，我们在本文第二章中，将详细讲解如何借助IO映射实现暂停和设备定时停机功能。

手动程序：

负责在设备进入手动状态后，对各个执行机构的手动操纵。

自动程序部分又分为6个小部分：

1.复位程序：

负责执行设备的复位，并对设备复位完成情况进行判断。

2.急停程序：

负责执行设备的紧急停止，该程序在被调用后，设备将无条件立即停止运行，所有机构停止运动，并保持当前位置不动，等待用户确认后，按下“复位按钮”进行设备复位。

3.暂停程序：

负责设备的暂时停止，该程序在被调用后，设备将无条件立即停止运行，所有机构停止运动，并保持当前位置不动，等待用户按下“启动按钮”进行重新启动，设备将继续去执行没有完成的任务，接着暂停前的流程继续正常运行。

4.预停程序：

负责执行设备的预先停止，该程序在被调用后，设备将在搬运完一个工件，也就是完成一个周期的顺序动作后立即停止运行，所有机构停止运动，并保持当前位置不动，等待用户确认后，按下“复位按钮”进行设备复位。

5.统计程序：

负责设备的完成工件数量的计数，并将数据存储到对应的数据寄存器中；同时为我们这套系统的1分钟工件完成趋势曲线提供参照数据。

6.顺控程序：

作为承载和配合以上4个子功能程序的主体，它负责对设备各个状态下的机构控制，但是也是最好写、行数最多的程序。

二.详细程序解释

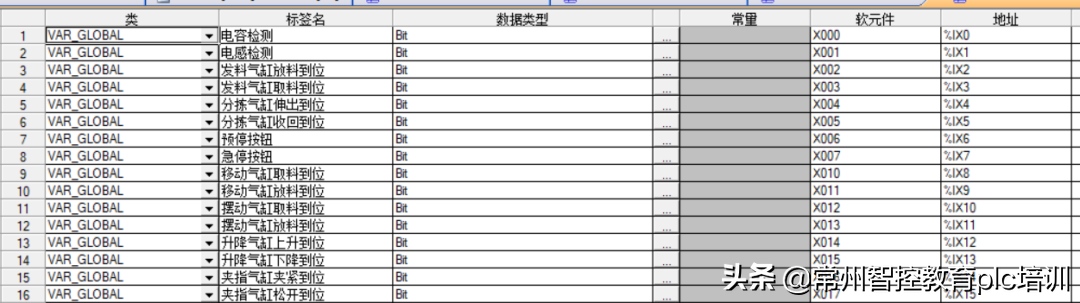

1.实际输入信号X的全局标签建立

在全局标签中，建立类别为“全局标签-变量”，并设置对应的“标签名”，数据类型选择为“Bit”（位数据类型），并指定输入软元件X的编号，GXworks2软件会自动调出对应的X输入软元件地址。

2.实际输出信号Y的全局标签建立

在全局标签中，建立类别为“全局标签-变量”，并设置对应的“标签名”，数据类型选择为“Bit”（位数据类型），并指定输入软元件Y的编号，GXworks2软件会自动调出对应的Y输出软元件地址。

3.IO映射数据的全局标签建立

在全局标签中，建立类别为“全局标签-变量”，并设置对应的“标签名”，数据类型选择为“Bit”（位数据类型），并指定输入软元件M的编号，GXworks2软件会自动调出对应的M辅助继电器的软元件地址。

注意：在ST语言的全局标签建立过程中，可以不指定绝对地址，但是我们为了方便上位机HMI从PLC中读取各个信号的数据，要进行绝对地址指定，否则程序就会多出一个子程序部分，用这个子程序把数据传到绝对地址中，用来对监控信号的抓取操作，这样就不可取了，还不如直接在这里指定。

4.开关量数据（0/1标志位）的全局标签建立

在全局标签中，建立类别为“全局标签-变量”，并设置对应的“标签名”，数据类型选择为“Bit”（位数据类型），并指定输入软元件M的编号，GXworks2软件会自动调出对应的M辅助继电器的软元件地址。

注意：这些“0/1标志位”的建立，是为了ST语言程序在设备动作中，存储设备的动作完成信号、物料判别信号、系统中断信号、下一步动作许可信号等程序数据。

5.数字量数据（“字”数据类型状态存储器）的全局标签建立

在全局标签中，建立类别为“全局标签-变量”，并设置对应的“标签名”，数据类型选择为“Word”（“字”数据类型），并指定输入软元件D的编号，GXworks2软件会自动调出对应的D数据寄存器的软元件地址。

注意：这些“字”数据类型状态存储器的建立，是为了ST语言程序在设备动作中，存储设备的状态信号、完成个数、周期数量统计等程序数据。

6.HMI交互数据的全局标签建立

在全局标签中，建立类别为“全局标签-变量”，并设置对应的“标签名”，数据类型选择为“Bit”（位数据类型），并指定输入软元件M的编号，GXworks2软件会自动调出对应的M辅助继电器的软元件地址。

注意：这些“HMI交互数据”的建立，是为了PLC与上位机HMI之间的信号交互，主要是操作按钮，也是这台设备实现“人机交互”的关键一步。

7.IO映射、设备暂停程序的编写

将实际输入X软元件的状态，通过赋值语句传递到PLC内部我们建立的“I映射数据”；将PLC内部的“O映射数据”通过赋值语句传递到实际输出Y软元件。

注意：我们在“输出映射”程序段中，IF语句的执行条件被设为“暂停标志”的不得电状态，如果我们将“暂停标志”设置为1，设备将不再进行输出信号的数据更新，PLC所有实际输出软元件Y，将保持“暂停标志”为1前的状态，保持当前位置不动，从而实现设备暂停的功能。

PS：当然我们可以使用“级联方式”对时间继电器编程，自由设置一段时间，当时间到了之后，将“暂停标志”设置为1，设备将不再进行输出信号的数据更新，从而实现“设备的定时停机”。当然，这只是IO映射程序的一种特殊用法，希望能帮助到大家。

8.初始化程序的编写

当设备上电时，所有输出全部复位，为设备运行做好准备。

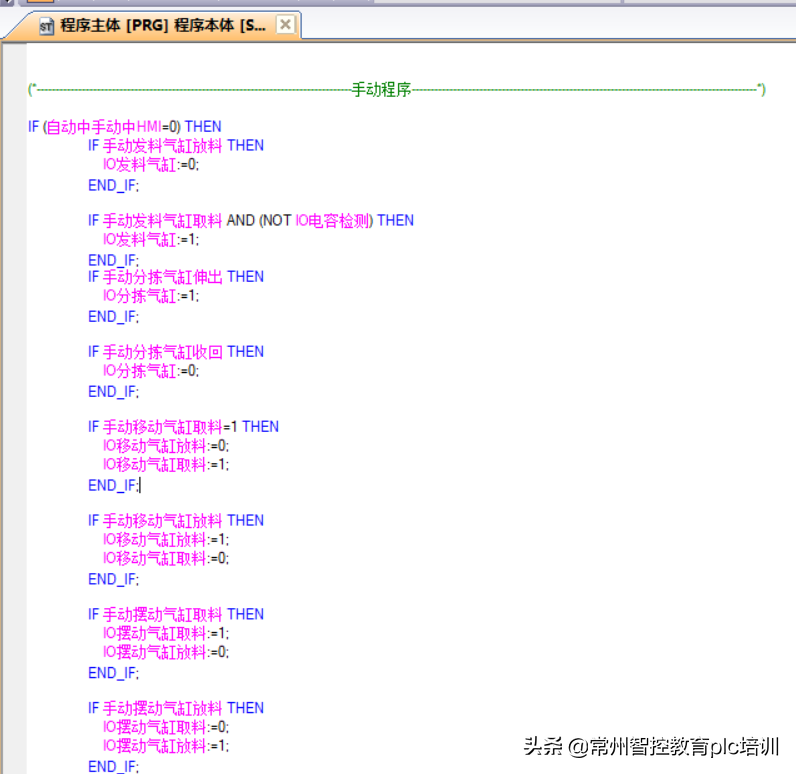

9.手动程序的编写

当设备处于手动状态时，上位机HMI交互数据（也就是触摸屏上的按钮），将分别控制每个执行机构动作，实现对设备的手动操纵。

10.复位程序的编写

当设备处于自动状态，并按下复位按钮时，系统状态将置为2，系统执行复位，在满足所有复位条件（所有机构的复位信号传感器得电）的情况下，将证明系统复位已经完成，系统状态将变为3，设备进入等待启动状态。

11.顺控程序的编写

主要是，一步一步走下去，正确地操作状态的转移和标志位的更新，就可以完成任务了。我们的顺序控制程序，主要分为3个部分，每个部分之间，依靠标志位进行信息的交换，这些交换的数据内容有很多，比如：设备的动作完成信号、物料判别信号、系统中断信号、下一步动作许可信号等。

顺序控制程序，需要把“0/1标志位”和“字”数据类型状态存储器的配合使用，烂熟于心，因为顺控程序承载的是整个程序的主体，其他所有的功能都是在这个主体上建立的，这个程序要是写不好，基本什么都没戏了。

12.急停、预停程序的编写

当接收到“急停”或者“预先停止”信号时，系统将判断在何时，将顺序控制程序的“字”数据类型状态存储器置为“1”，让设备进入停止状态，设备将从顺序控制的自动运行状态中跳出，不再继续向下执行，PLC所有输出软元件保持当前状态不动作，0依旧为0、1依旧为1，所有机构不会再动，由此可以实现设备的安全停止，防止对人员的二次伤害。

13.统计程序的编写

根据程序中抓取到的信号标志位，并配合“字”数据类型状态存储器，实现对物料分拣总数量的统计；通过定时器T20定时，每隔1分钟对“一分钟统计个数产能”清零，为上位机HMI的统计趋势曲线提供数据依据。

到这里，我们的“智控分拣设备ST语言程序”就全部解释完了。

如果大家对三菱ST语言感兴趣，可以来常州智控教育学习，这里有配套完整、功能先进的教学设备，有认真负责、一丝不苟的专业老师，能够帮助您在工控之路上，走得更快、更远！！！
