自动化光栅接线方法

1、出于安全考虑很多自动化治具，在操作位置追加了光栅，目的是当一些设备在运行时，如果人突然闯入，设备会紧急停止运行，防止人员受伤害。

2、一般的光栅需要成对的设置，那么光栅是如何接线的呢？请参考下图：

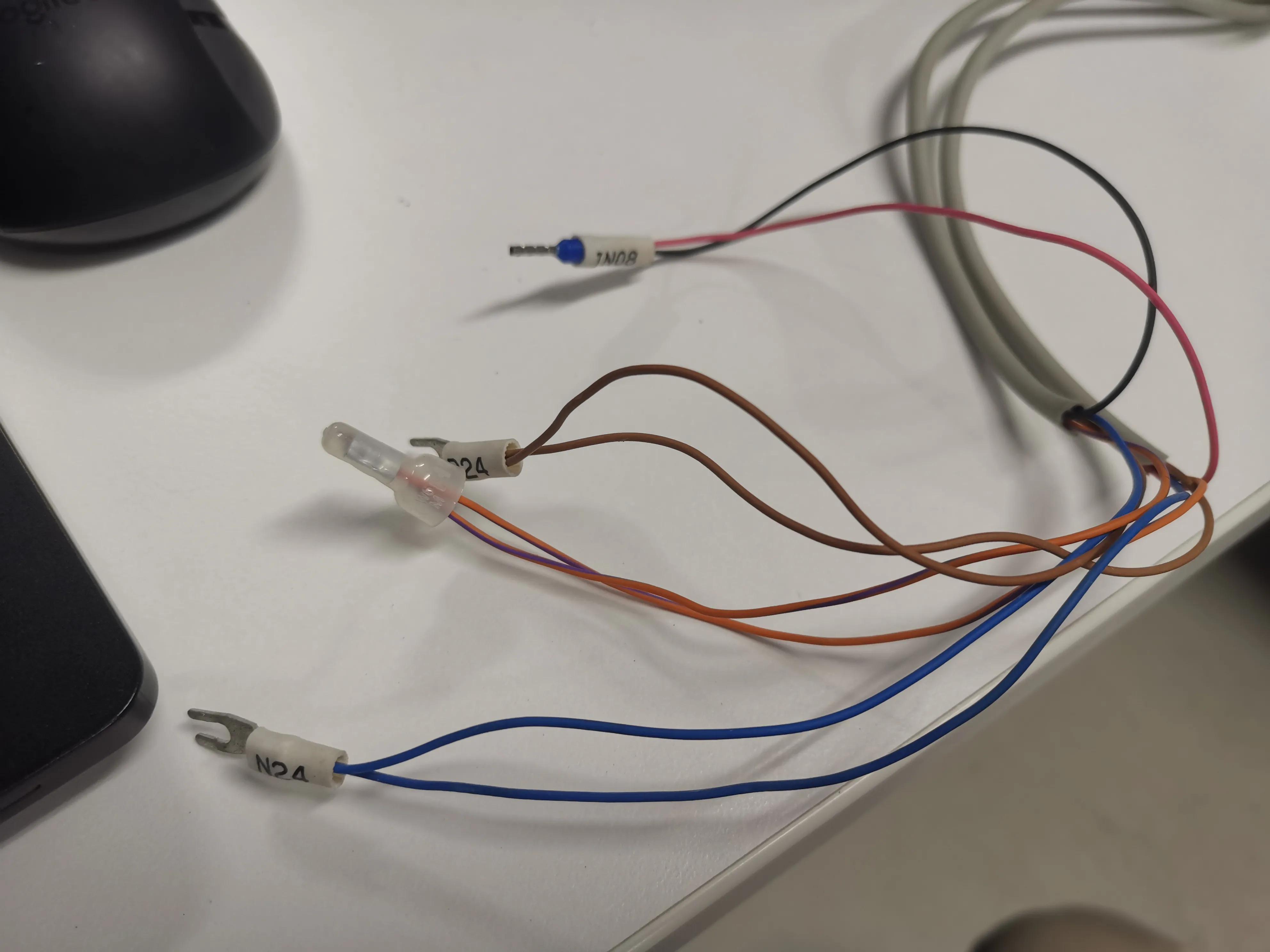

3、两个光栅的棕色线接在一起然后接正极24V(P24)

两个蓝色线接到一起，然后接负极0V(N24),

两个蓝橙色线短接在一起,

剩余的两根线接到一起，接PLC的输入端，.相当于常闭开关

以上就完成了两个光栅的整个接线过程

安全光幕是什么？如何使用，如何接线？

安全光幕又叫安全光栅光幕传感器，是一种多用途自动控制产品，运用红外线扫描探测技术，发射装置和接收装置安装与两侧，内部有电子电路构成，发射器发出红外光照射到接收器形成红外光栅警戒屏障。

当物体进入屏障区域内，光栅接收器就会迅速转换输出电平信号，通过电缆传输到控制器或者PLC发出指令使负载动作，达到机器停止运行或防止误启动的目的。

安全光幕应用于物体检出感测、自动作业感测、零件拾取检测、包装线、装配线、流水线等自动化设备使用。

安全光栅www.motezhineng.com

接线跟普通光电开关接近开关一样，发射端和接收端棕色接正极，蓝色接负极，黑色同步线对接（有光同步无需接同步线，看使用环境选择光同步或者线同步，光同步接线方便，线同步抗干扰更强），接收端白色信号线接PLC或者继电器就可的。
