三菱PLC学习软件(FX-TRN-BEG-C)免费下载，附超详细安装步骤

很多人初学三菱PLC时，总会抱怨说PLC太难学，怎么也学不会。要我说，你那是没有掌握到正确的学习方法与工具。今天小编就来用一款学习工具——三菱PLC学习软件(FX-TRN-BEG-C)，帮助大家轻松入门三菱PLC，让大家尽情享受编程的乐趣！

【文末免费领取三菱PLC学习软件】

【文末免费领取三菱PLC学习软件】

【文末免费领取三菱PLC学习软件】

三菱PLC学习软件(FX-TRN-BEG-C)是款由三菱推出的PLC学习助手，通过将虚拟舞台和专家操作指导合成一起，学习通用梯形图逻辑编程。并且，在使用该工具时，用户还可控制一个实时制造单元，并对PLC进行仿真操作。有了它，让学习三菱PLC轻松起来。下面一起来看看~

三菱PLC学习软件(FX-TRN-BEG-C)软件特色

1.3维的虚拟空间设计。 用户可以控制一个实时制造单元，并对PLC进行仿真操作。用户可以在“运行”过程中通过屏幕调节机器速度以及确认元件与程序的状态。

2. 渐进式课程水平。 各科目的难度水平不同，用户可以选择最适合自己的水平，作为一个新手或者是一个老手，在较高的课程水平上完成整个FX-TRN-BEG-C的学习。

三菱PLC学习软件(FX-TRN-BEG-C)安装步骤

小编：安装步骤简单方便，只需三步即可完成！ 【文末免费领取三菱PLC学习软件】

1、首先将三菱PLC学习软件(FX-TRN-BEG-C)下载下来，并解压到当前文件夹中，点击其中的Setup.exe应用程序，进入安装向导界面，接着点击下一步。

2、选择软件安装位置界面，小编建议用户们安装在D盘中，选择好安装位置点击下一步。

2、三菱PLC学习软件(FX-TRN-BEG-C)安装结束，点击完成即可。

三菱PLC学习软件(FX-TRN-BEG-C)使用方法 【文末免费领取三菱PLC学习软件】

打开软件即可进入如图所示的界面，可以直接点击开始进入学习界面。

进入界面后，可以看些PLC的简单介绍，也可以学习简单的小例子来开始我们的PLC学习之旅

在学习过程中，可根据软件上方的进度ABCDEF...来有序学习，也可进行跳跃式的考察自己。

在初期的学习过程中可根据左侧的讲解要求来按部就班的学习编程，等学有所成之后，直接自己设计动作来编写程序。

这个软件比较人性化的是你不会编写时可以点选提示按钮，来参考程序。【文末免费领取三菱PLC学习软件】

最后，在学习达到一定阶段后可以解锁帮助中的梯形图范例，来提升进阶自己的编程水平。祝大家学习愉快！

↓↓↓点击下方了解更多，附文章《一个用PLC与触摸屏、变频器控制的供水实例》

GX Developer与三菱FX3U系列PLC的通信连接上传下载程序

关于GX Developer是如何与三菱FX3U系列PLC通过串口编程电缆线的通信。

在这里主要讲一下这方面的操作。

三菱GX Developer软件是三菱PLC的编程软件，适用于Q、QnU、QS、QnA、AnS、AnA、FX等全系列可编程控制器。支持梯形图、指令表、SFC、ST及FB、Label等语言程序设计。

需要准备以下软硬件：

三菱GX Developer软件

USB转RS422串口编程电缆数据线（USB-SC09），如下图：

三菱FX3U系列PLC

接下来我们开始进行PLC的软硬件通信连接操作：

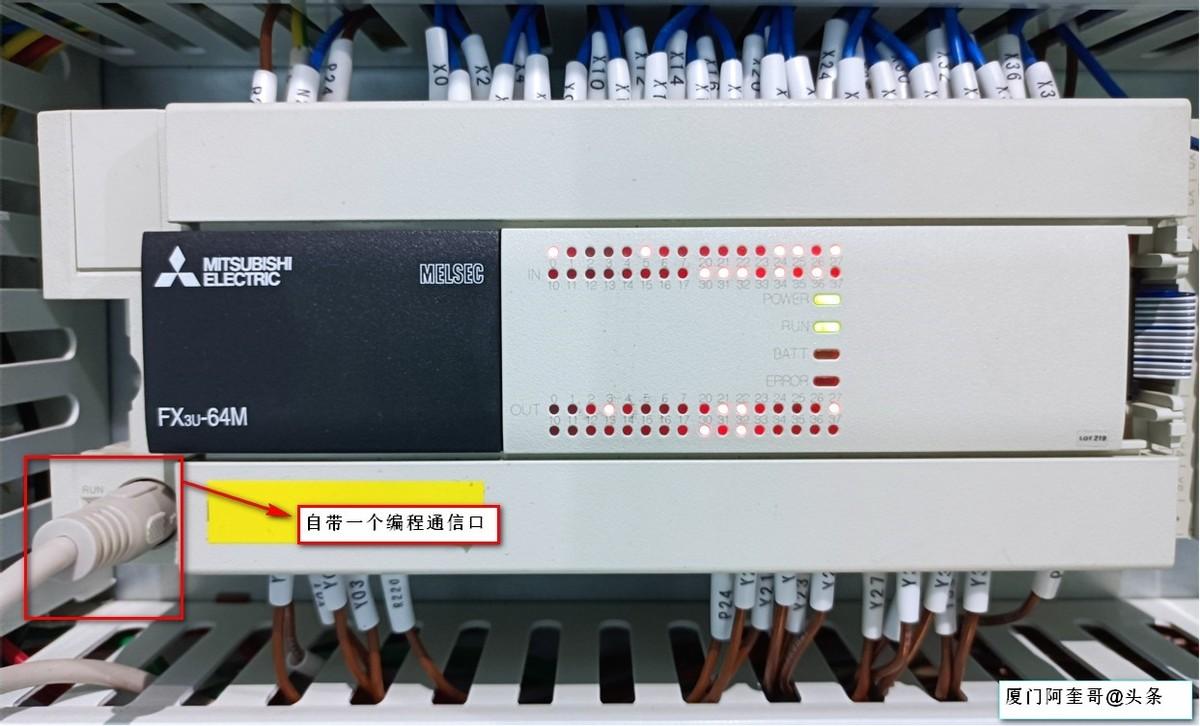

我们先把硬件连接起来，将编程电缆线插在PLC的串口上，另一头USB头插在电脑USB口上。

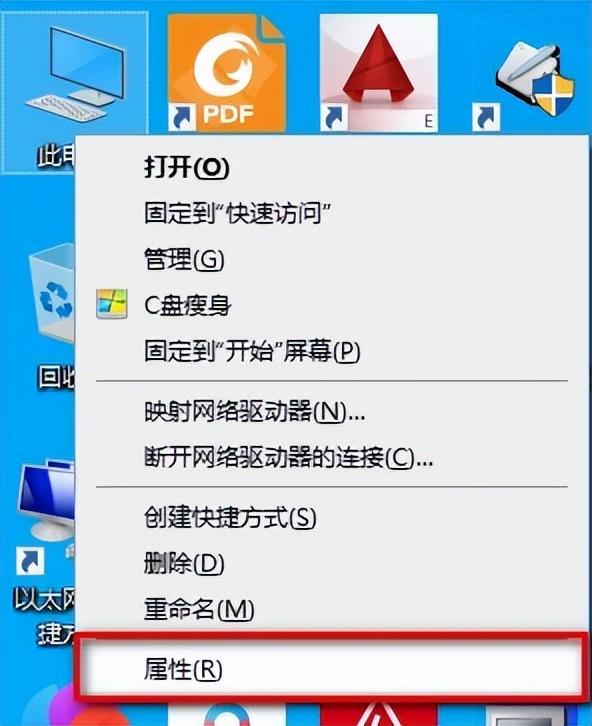

2、鼠标右击“我的电脑”图标-属性。

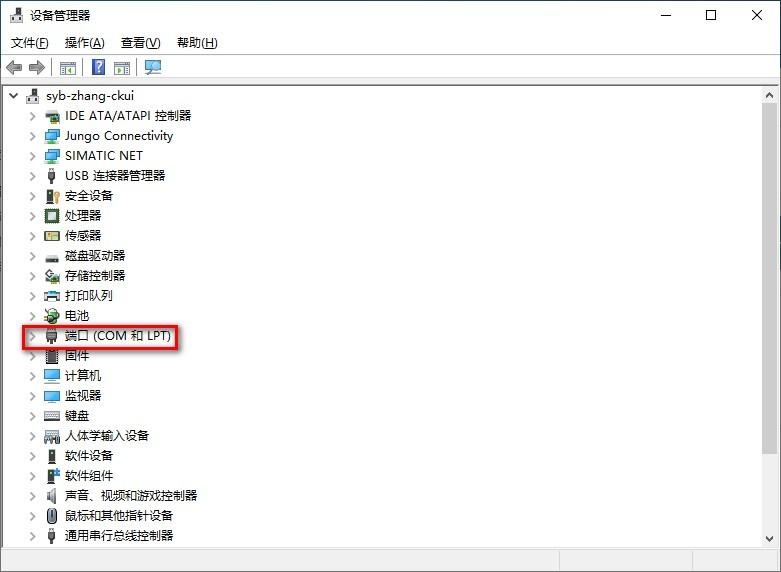

点击“设备管理器”，进入设备管理器页面，查看我们的数据线通信端口号，在这里我们的端口号是COM6。

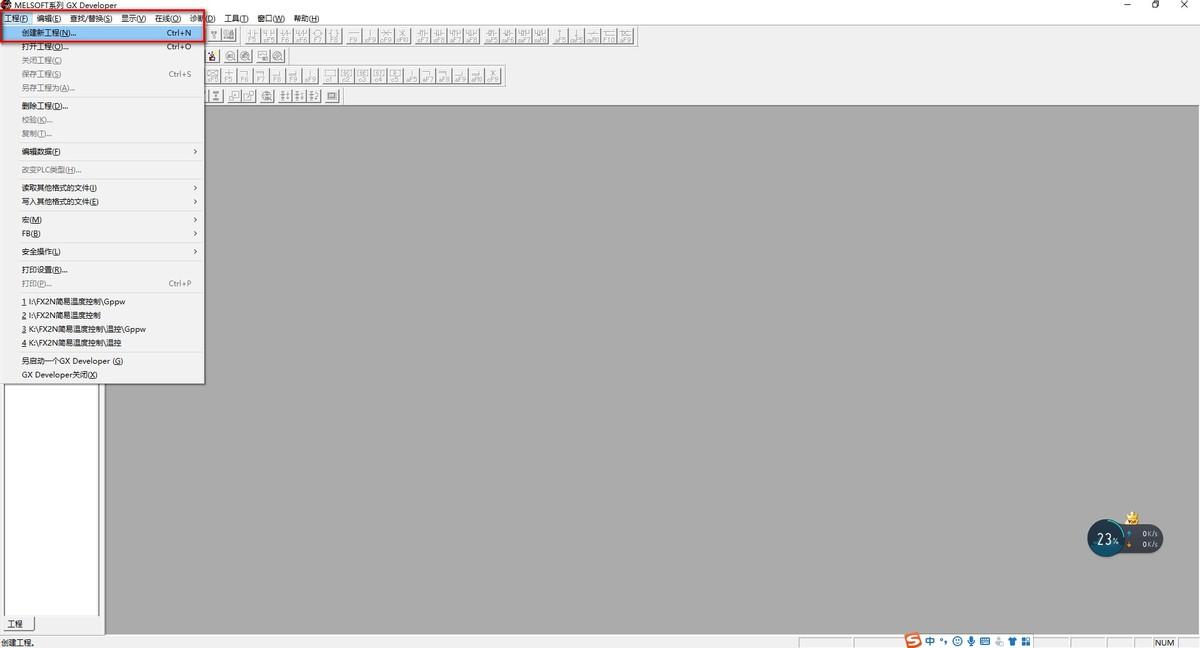

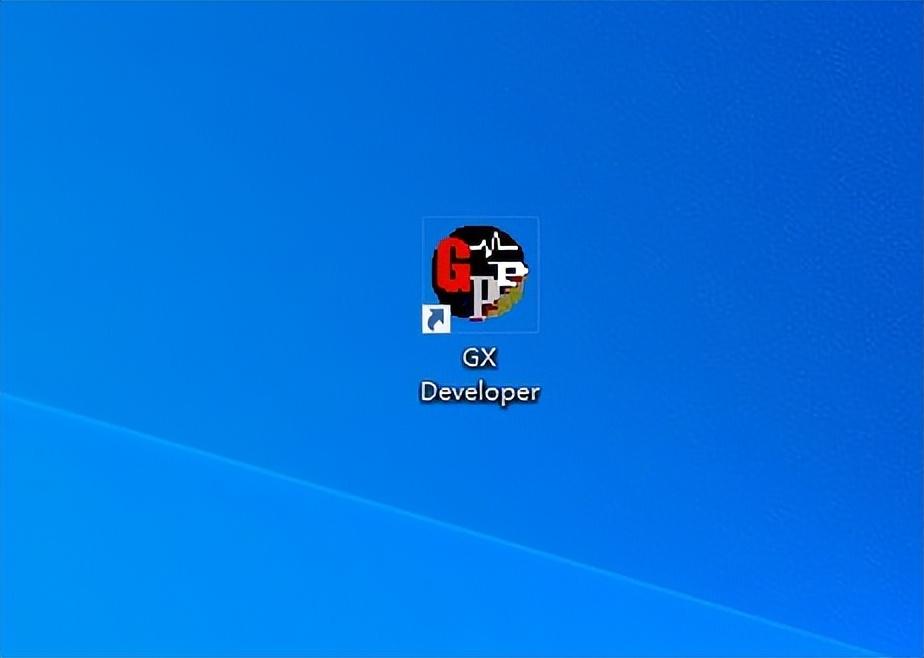

4、完成上面操作后，接下来打开我们的PLC编程软件GX Developer软件，新建一个工程。

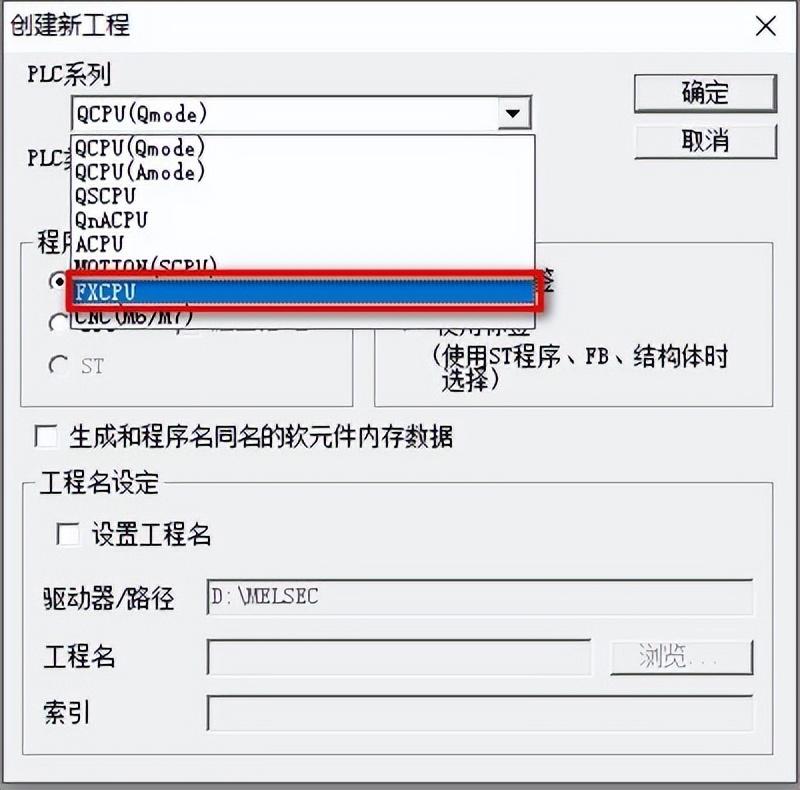

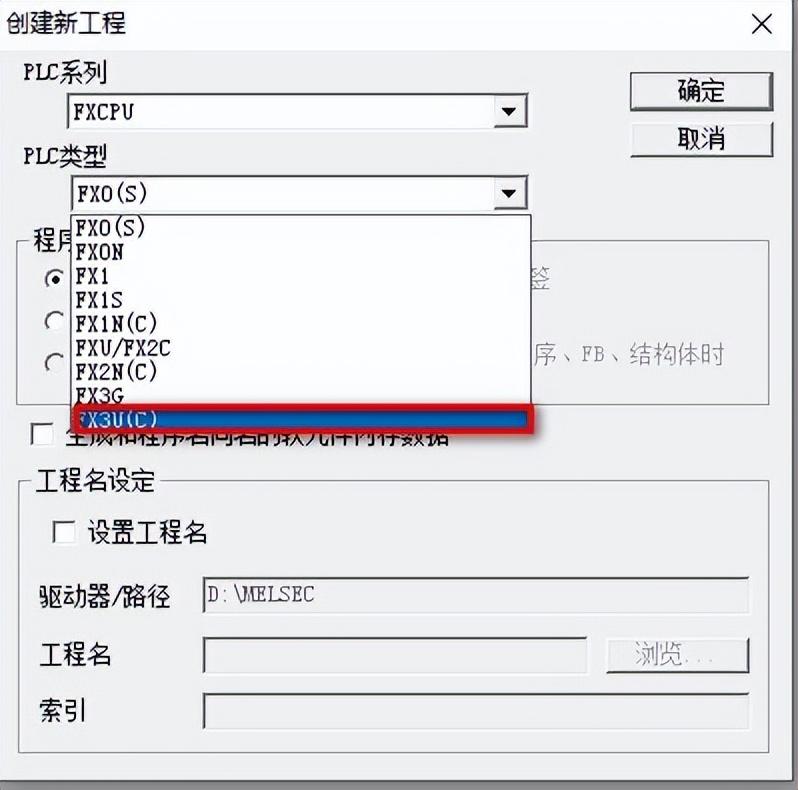

PLC系列选择FXCPU

PLC类型选择FX3U(C)，然后点击确定按钮。

5、点击“在线”—“传输设置”，进行通信连接设置。

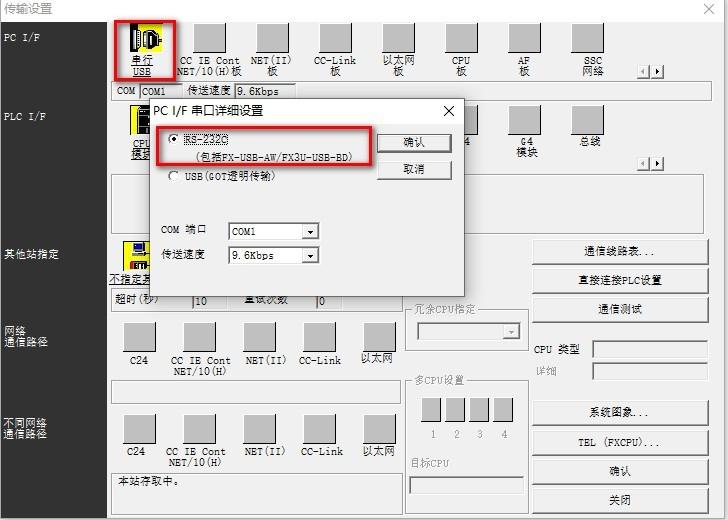

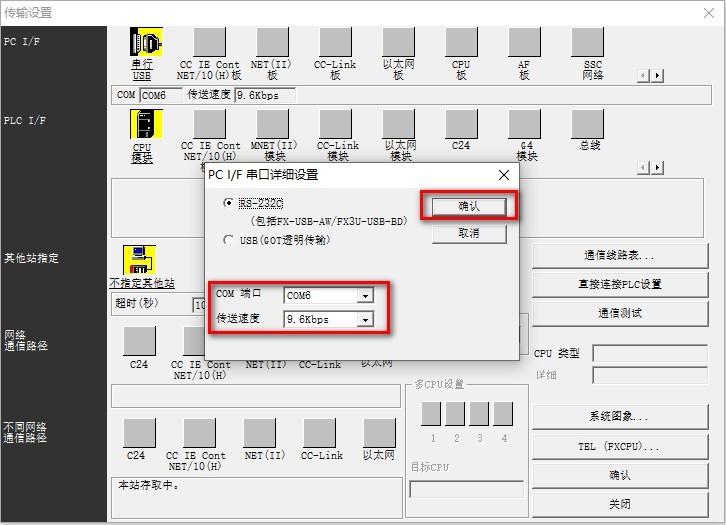

6、在弹出来的传输设置界面，双击“串行-USB”图标，在PC/IF串口详细设置对话框选择“RS-232C”。

选择COM端口—COM6，传送速度默认9.6kbps，然后点击确认按钮。

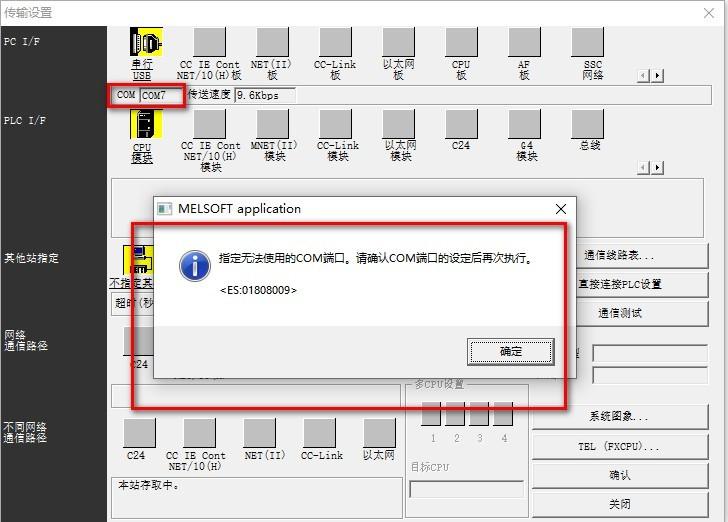

如果端口选择错误将提示：指定无法使用的端口。请确认端口的设定后再执行。这时请重新选择端口号，不知道端口号多少请参照步骤2-3.

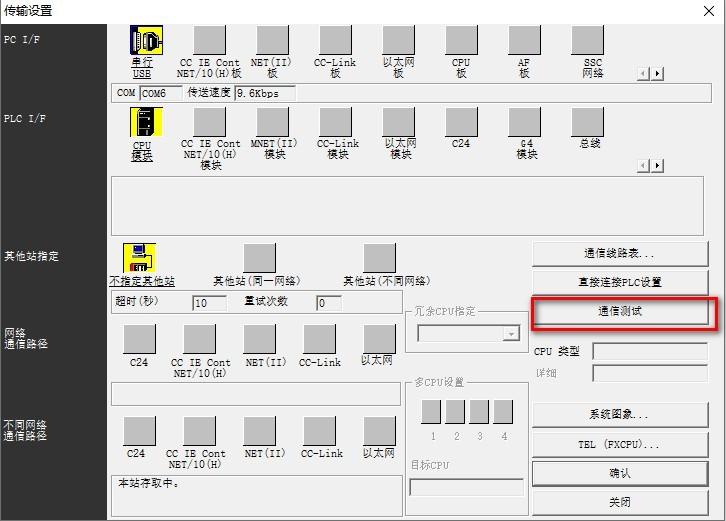

点击“通信测试”按钮，进行通信连接测试。

通信连接成功将提示：与FX3U(C)CPU连接成功了。

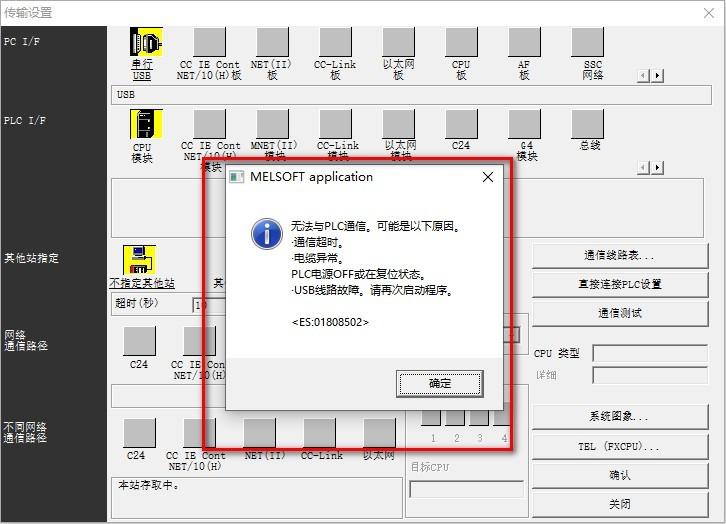

通信连接失败将提示以下内容，这时候请检查通信线或设置是否异常。

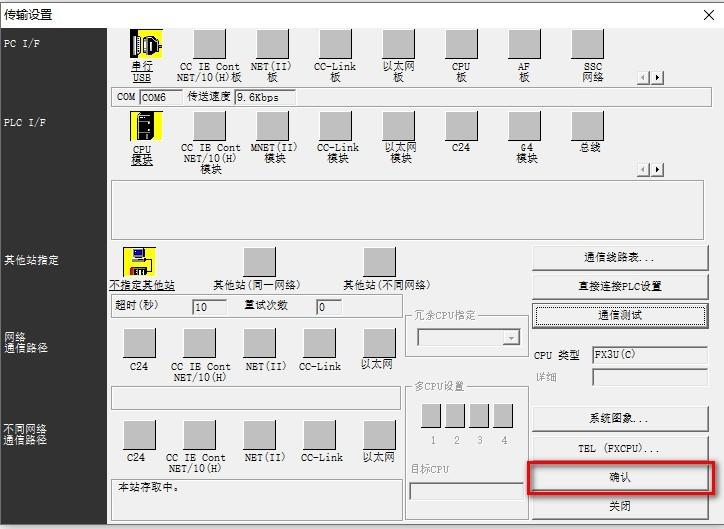

通信连接成功后，点击确认按钮。接下来就可以进行PLC的上传下载操作了。

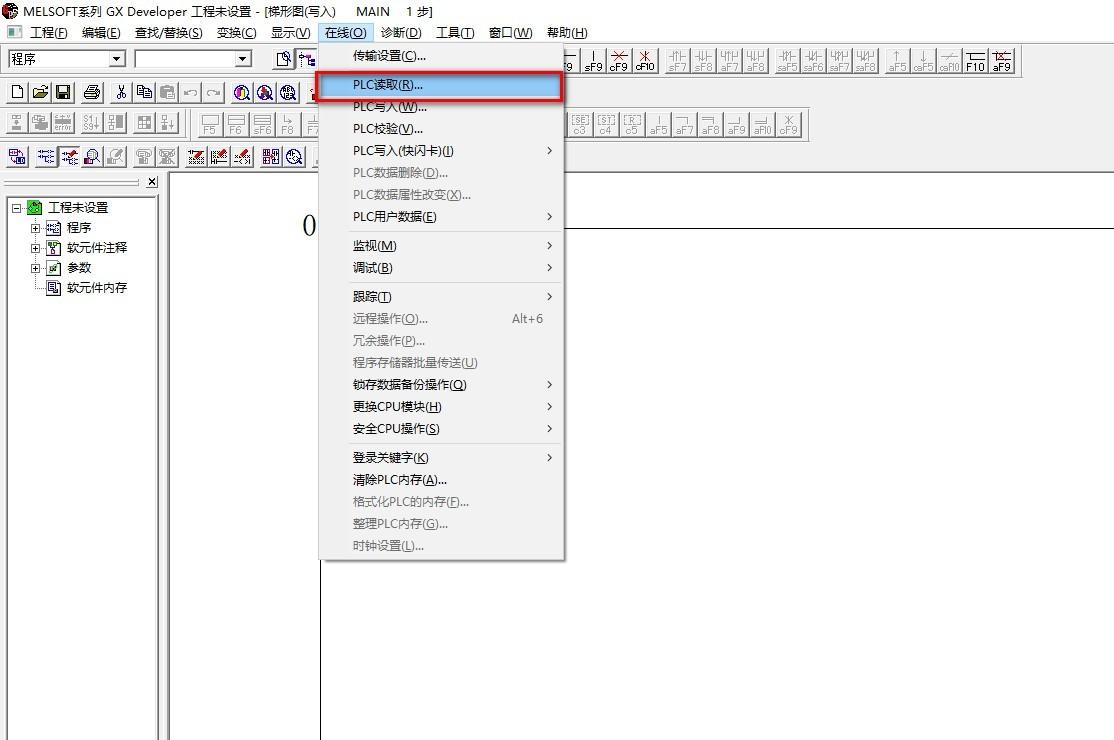

(1)点击在线—PLC读取。

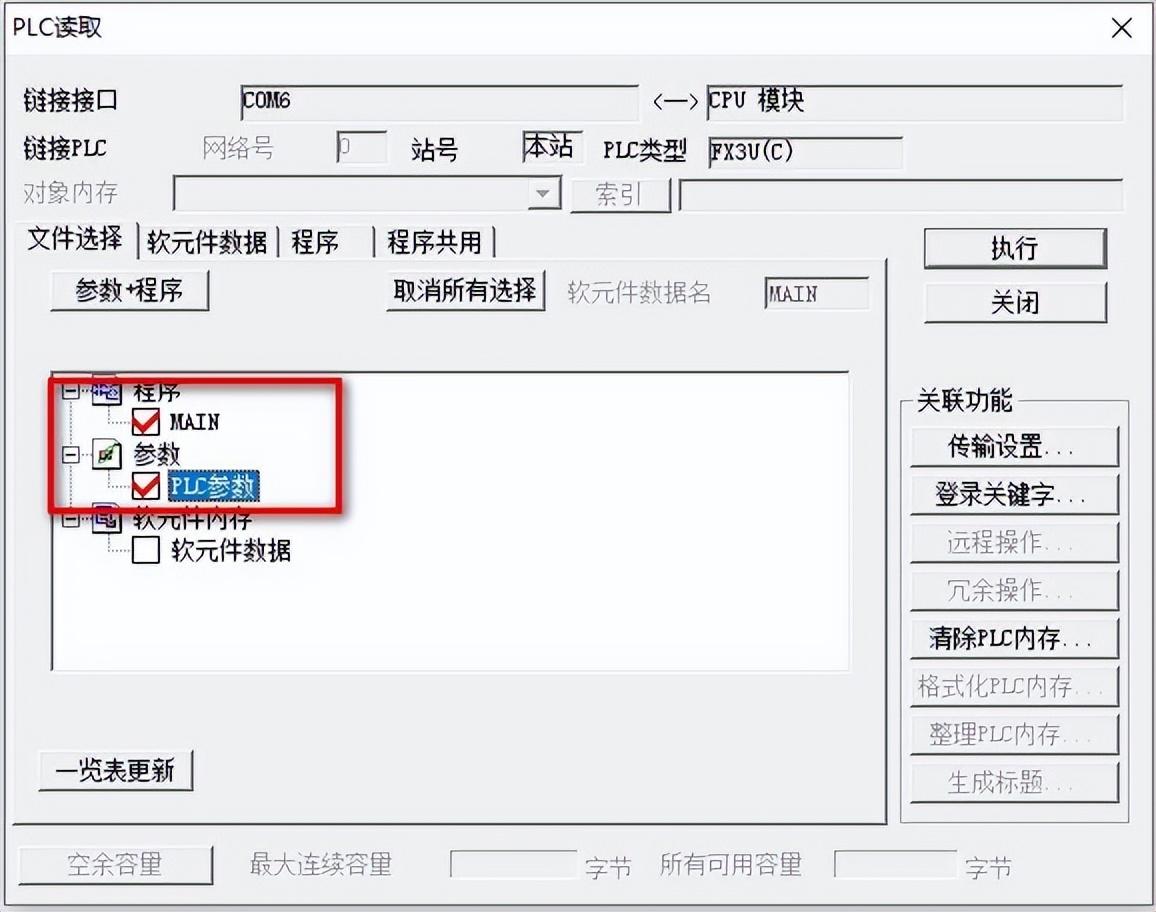

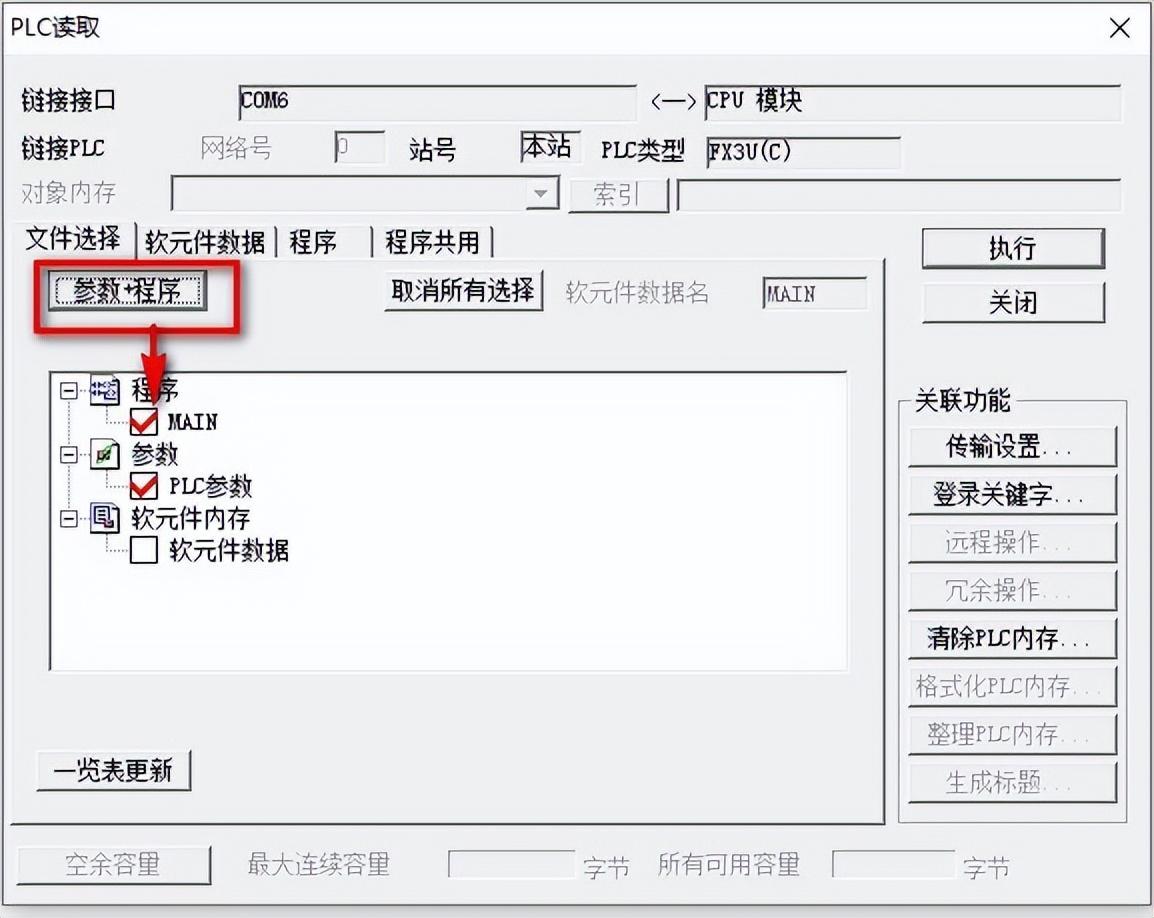

(2)勾选所需读出的内容，或直接点“程序+参数”按钮。

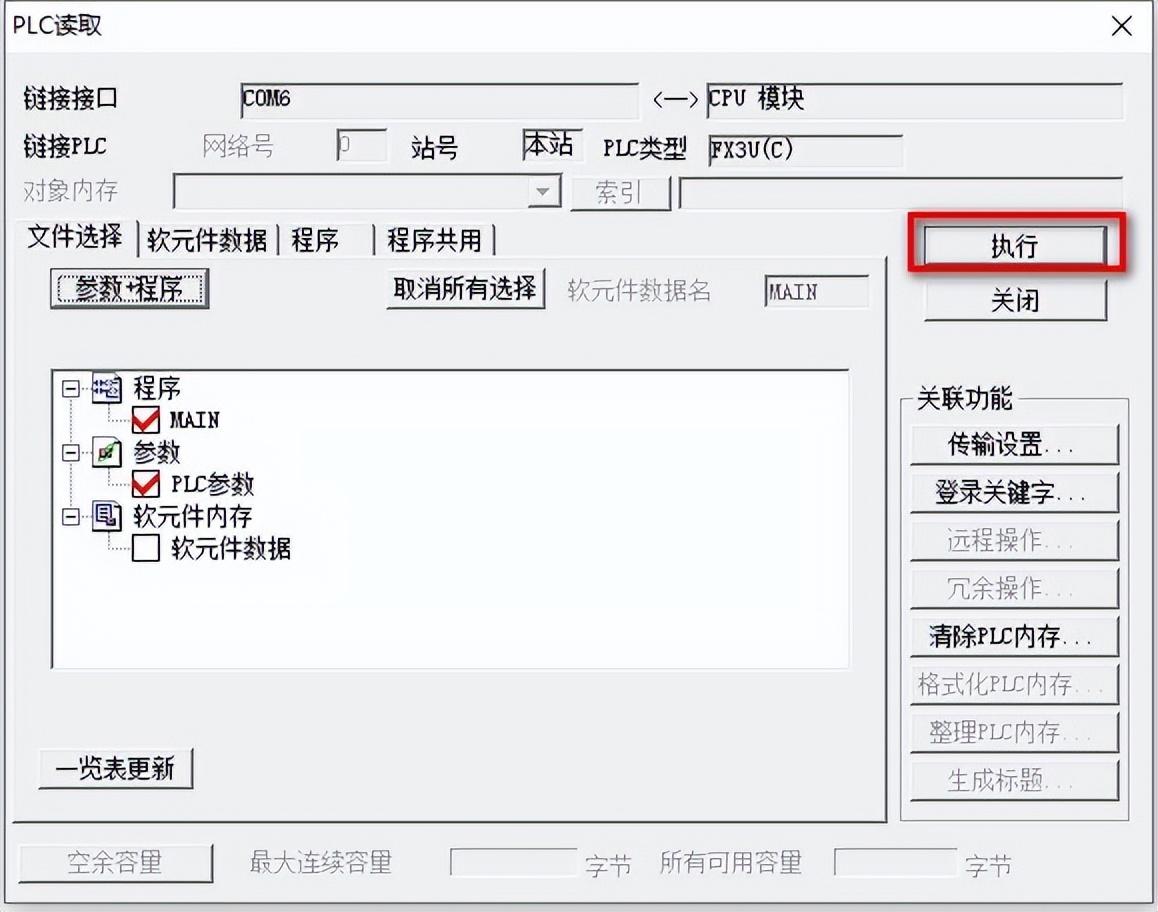

(3)点击“执行”按钮。

(4)在弹出来的对话框选择“是”。

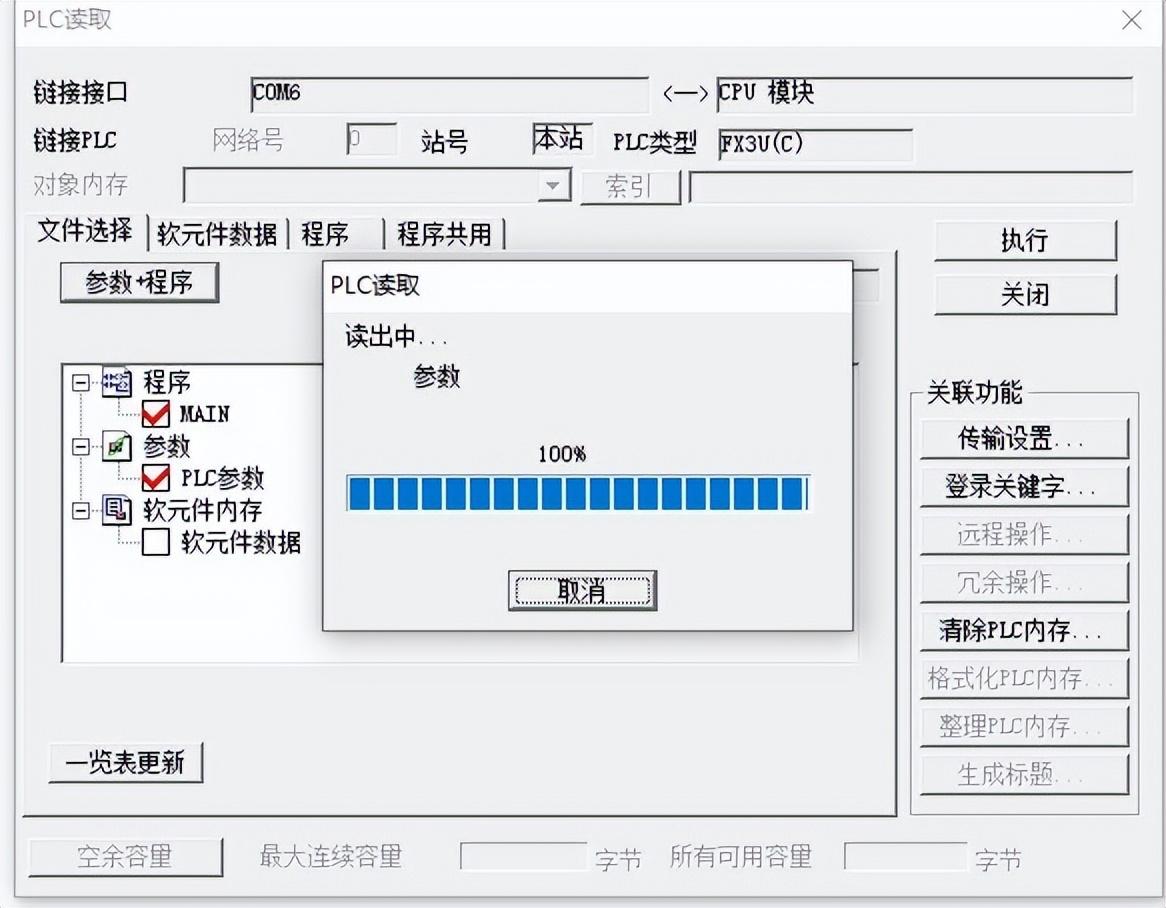

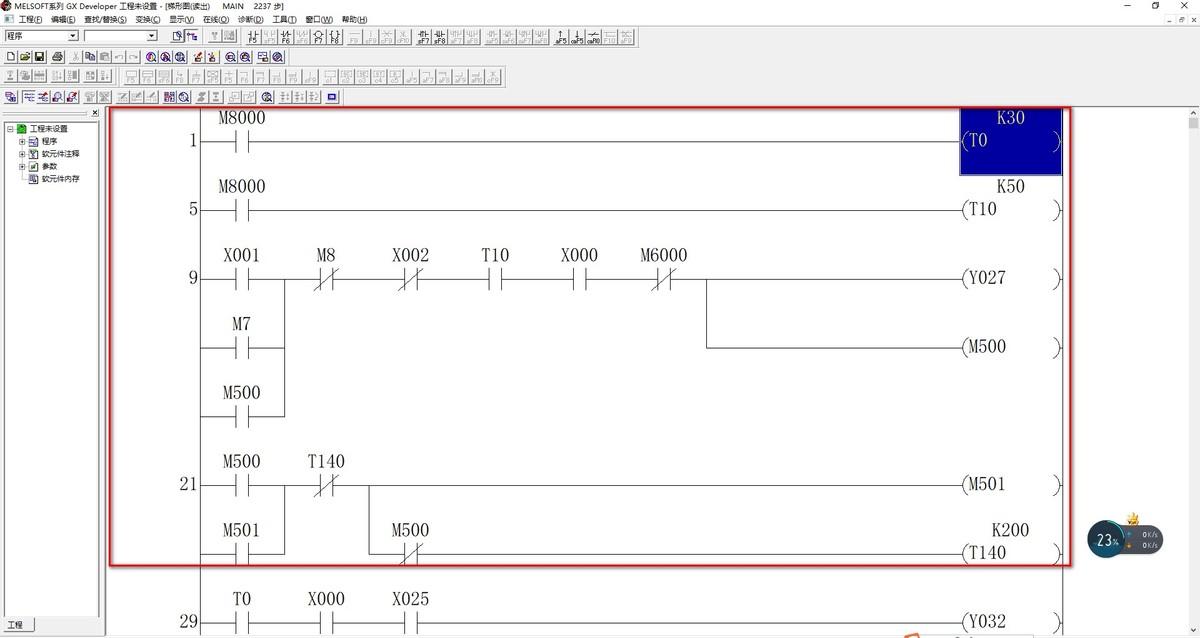

程序正常上载过程中

10、PLC程序的下载过程：

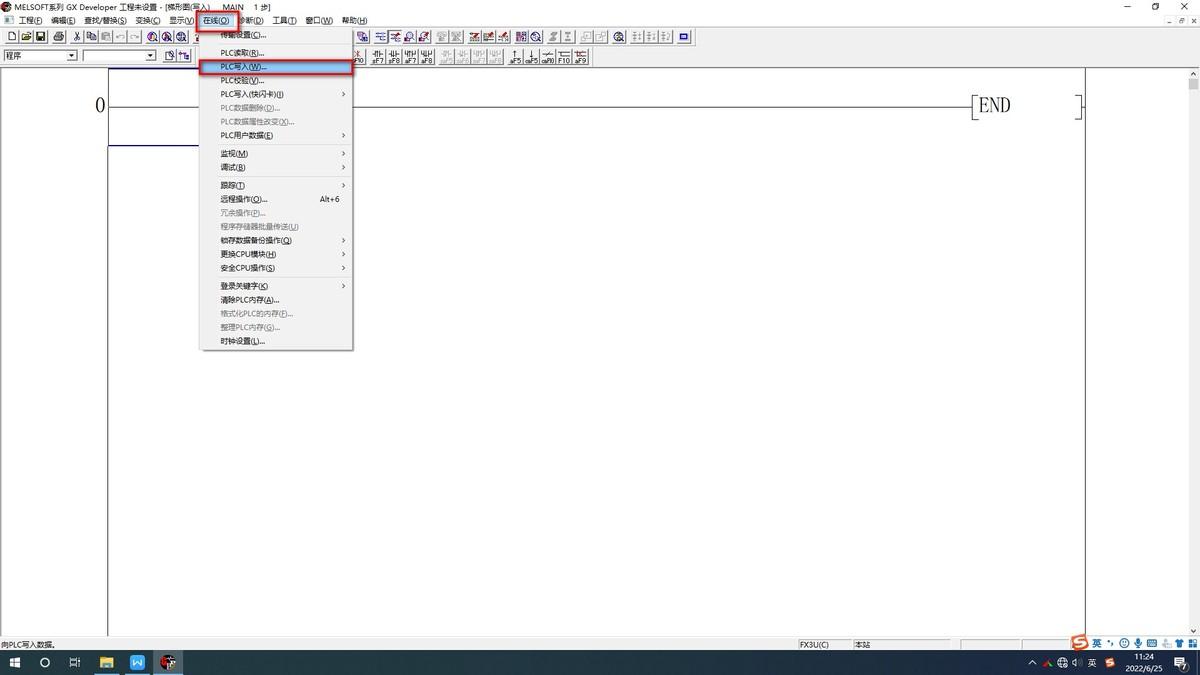

点击在线—PLC写入。

(2)勾选所需读出的内容，或直接点“程序+参数”按钮。

(3)点击“执行”按钮。

这样我们就完成了PLC的上传下载操作了。
