19种电气大牛珍藏的PLC电缆制作图，希望能对大家有所帮助

PLC一直是电气工程师必须掌握的基础知识。随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。

但是由于品牌不同的PLC其编程电缆不能通用，由原装编程电缆又价格不菲，给学习和使用PLC带来了诸多不便。

今天给大家分享19种电气大牛珍藏的PLC电缆制作图，希望能对大家有所帮助！

分享三菱PLC编程多种电缆连接线图，收藏备用

此次给大家分享一下关于三菱PLC编程电缆连接线的接线图，让大伙也掌握制作编程电缆，值得认真学，到时用到也方便！

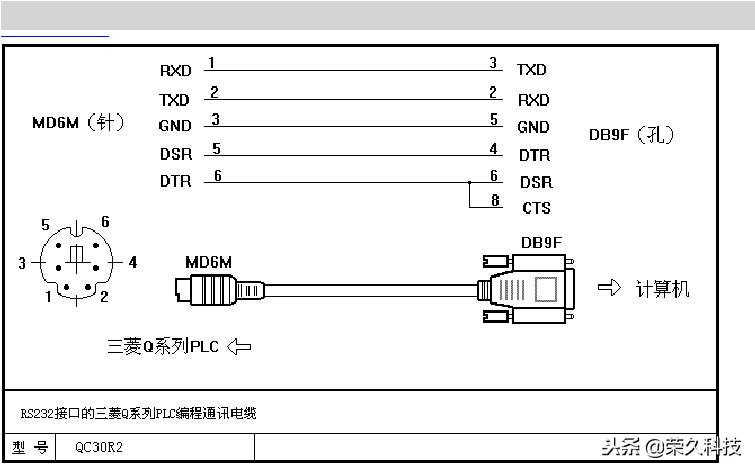

RS232接口的三菱Q系列PLC编程通讯电缆

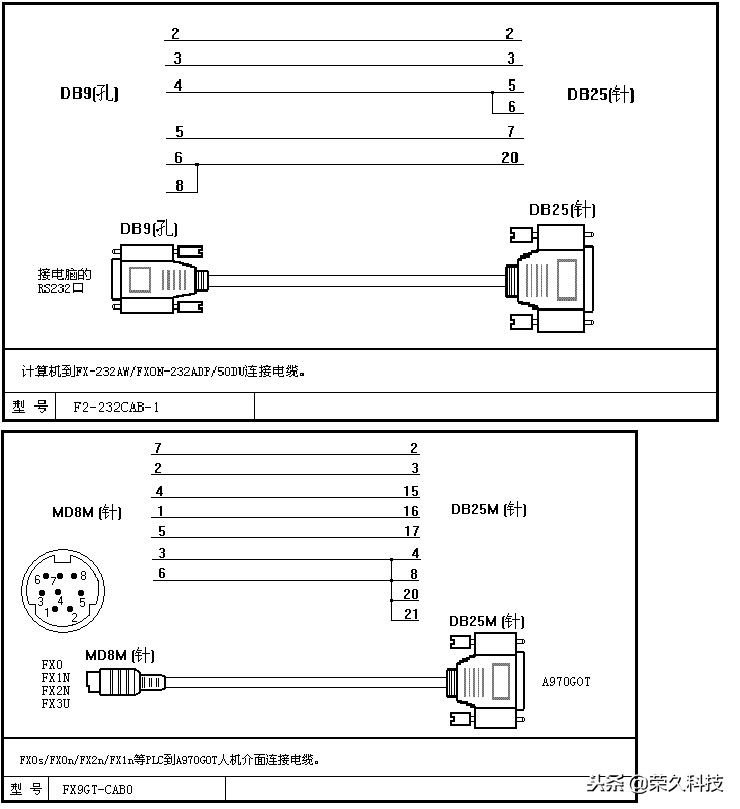

计算机到FX-232AW/FXON-232ADP/50DU连接电缆

FX0xs/FX0n/FX2n/FX1n等PLC到A970G0T人机介面连接电缆

三菱FX-20P-E手持编程器到FX2/FX2C系列PLC连接电缆

三菱 FX-20P-E手持编程器到FX0/FX2n/FX1n等系列PLC连接电缆。

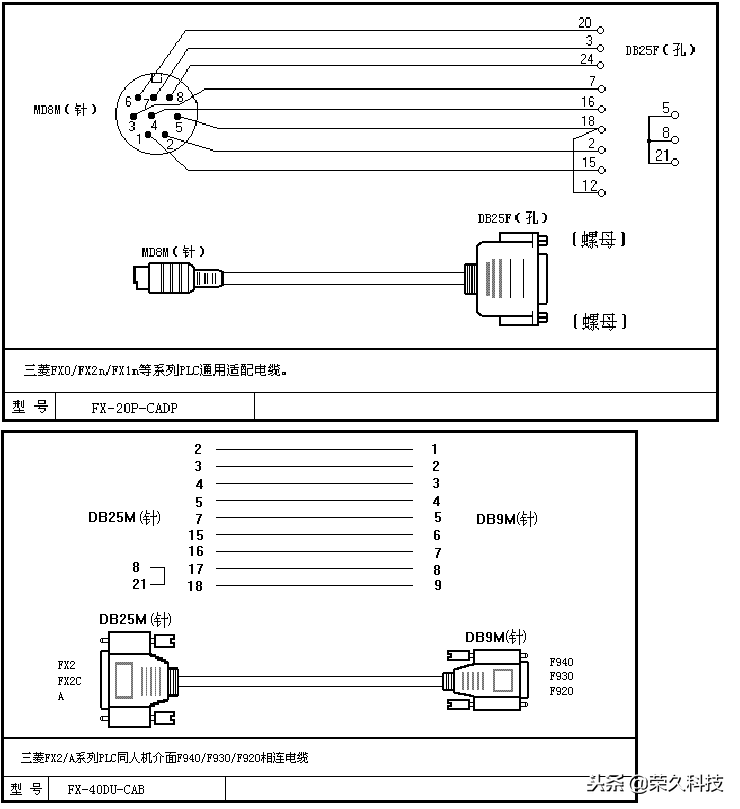

三菱FX0/FX2n/FX1n等系列PLC通用适配电缆。

三菱FX2/A系列PLC同人机介面F940/F930/F920相连电缆。

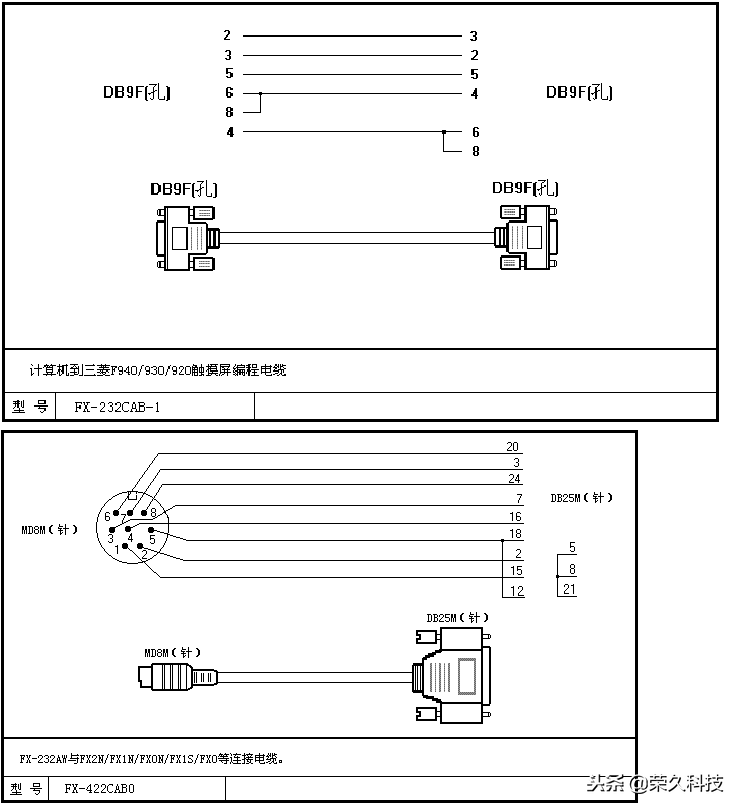

计算机到三菱F940/930/920触摸屏编程电缆。

FX-232AW与FX2N/FX1N/FX0N/FX1S/FX0等连接电缆。

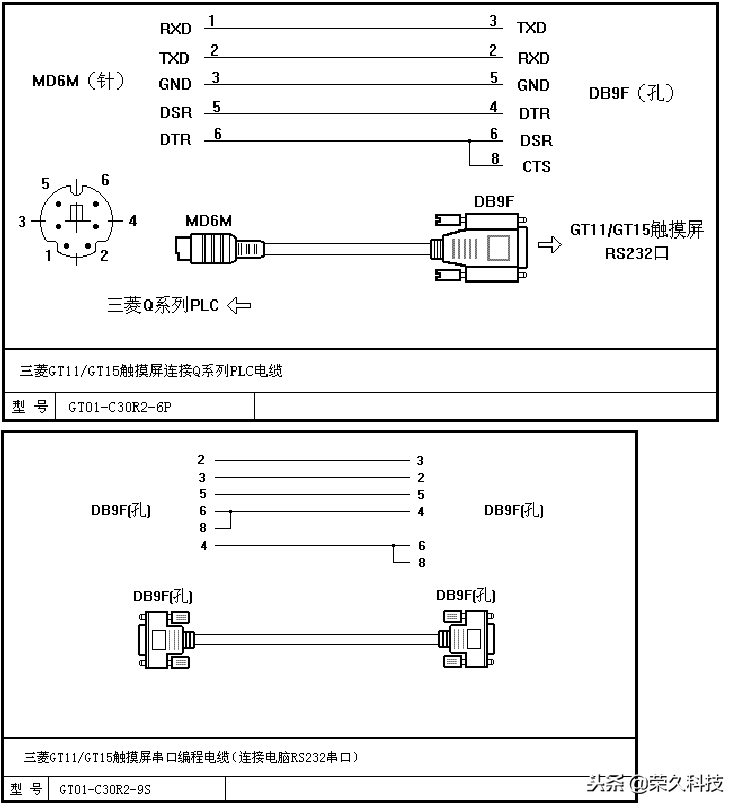

三菱GT11/GT15触摸屏连接Q系列PLC电缆。

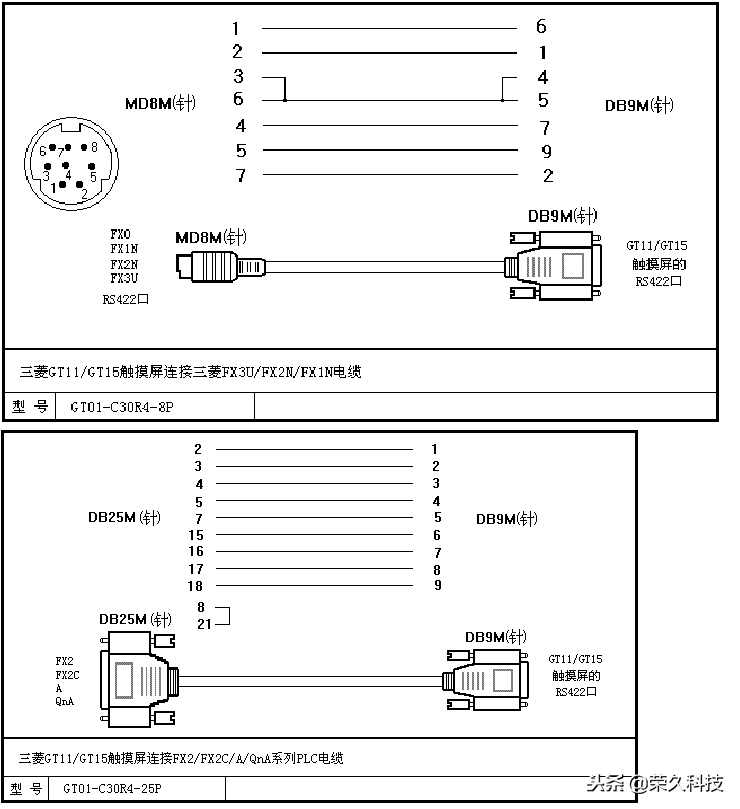

三菱GT11、GT15触摸屏连接FX2、FX2C、A、QnA系列PLC电缆

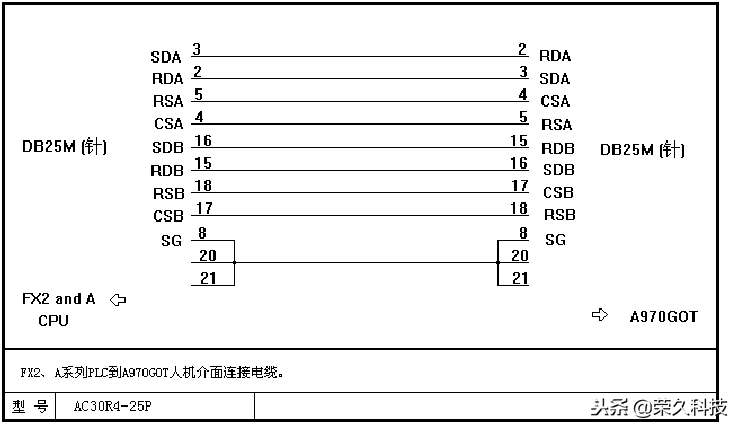

FX2、A系列PLC到A970G0T人机界面连接电缆

看完这么多干货，你对三菱PLC编程各种电缆连接线有了什么认知呢？可以告诉小编哦！

以上，欢迎动动手分享及收藏！
