施耐德PLC学习教程，Unity Pro软件的常见用法！

一Unity Pro用户界面：

启动Unity Pro后，用户界面如下图所示：分为菜单栏（1），工具栏（2），项目浏览器（3），编辑器窗口（4），用于直接访问编辑器窗口的选项卡（5），信息窗口（6），状态栏（7）。

二、新建项目：（ 以Unity Pro xl V5.0为例）

1、运行Unity Pro xl V5.0程序

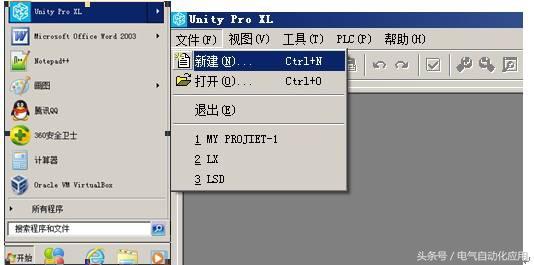

开始→Unity Pro xl，如下图，或双击桌面上的Unity Pro xl V5.0图标.

2、新建项目

在菜单栏“文件”中选择“新建”，弹出下图，选择你需要的CPU如BMX P34 2020 (02.00)，然后确定，点击菜单“文件另存为”，取文件名My Projiet-1：保存。即完成了项目建设与工程名字修改工作。

三、配置PLC系统

双击左侧项目浏览器“配置”，出现下面菜单

1、右键点击最右端红色箭头位置，出现菜单选择“替换机架（R）”，更换底板为六槽底板；

2、右键点击1号插槽选择“新设备”，在弹出的菜单中选择离散量DDI：DDI1602；（16路离散量漏极输入）设备。

3、同样方法右键点击2号插槽选择“新设备”，在弹出的菜单中选择DDO：DDO3202k；（32路源极输出）

4、同样方法右键点击3号插槽选择“新设备”，在弹出的菜单中选择ACI：AMI0410；（4路模拟量高电平隔离输入）

5、同样方法右键点击4号插槽选择“新设备”，在弹出的菜单中选择AMO：AMO0410；（4路模拟量隔离输出）

6、同样方法右键点击5号插槽选择“新设备”，在弹出的菜单中选择EHC：EHC0200；（2通道通用计数器）

7、点击保存按钮。

上述设备还可以进行复制、修改、删除、编辑等操作。至此就完成了plc系统的硬件配置。

四、通信设置：

1、双击左侧项目浏览器中的“通讯“，右键点击“网络”，在弹出的菜单中选择“新建网络“，在弹出的选项卡中，下图的“可用网络列表“里选择以太网，在“更改名称”里用英文进行书写Ethernet-HMI1;然后确定。

2、右键Ethernet_HMI1选打开，在弹出的下图中修改IP地址：192.168.0.1；子网掩码255.255.255.0，该页面左上角型号系列选择CPU2020 02.00；右侧“模块实用程序选择“选“是” 。

3、在项目浏览器“配置”中找到并双击下图中Ethernet图标。

在弹出的页面中点击“通道3”上面的Ethernet图标，再点选项卡“I/O对象“，点全选，按下“更新网格”按钮。如下图。

左键再按通道3，然后在下面“功能”里选择“以太网TCP IP”，“网络链路”里选“Ethernet_HMI1”；

此时发现左侧项目浏览器已经改为“对号”了。如下图。

以上完成了网络的配置。
