「PLC」30种主流PLC通讯电缆制作图

不同品牌的PLC的编程电缆不能通用，而且原装编程电缆价格不菲，给学习和使用PLC带来了诸多不便。

今天小编给大家分享主流PLC的通讯电缆制作图，希望能给大家有所帮助！

制作图类型

西门子 欧姆龙 松下 三菱 其他

西门子

欧姆龙

松下

三菱

其他

分享三菱PLC编程多种电缆连接线图，收藏备用

此次给大家分享一下关于三菱PLC编程电缆连接线的接线图，让大伙也掌握制作编程电缆，值得认真学，到时用到也方便！

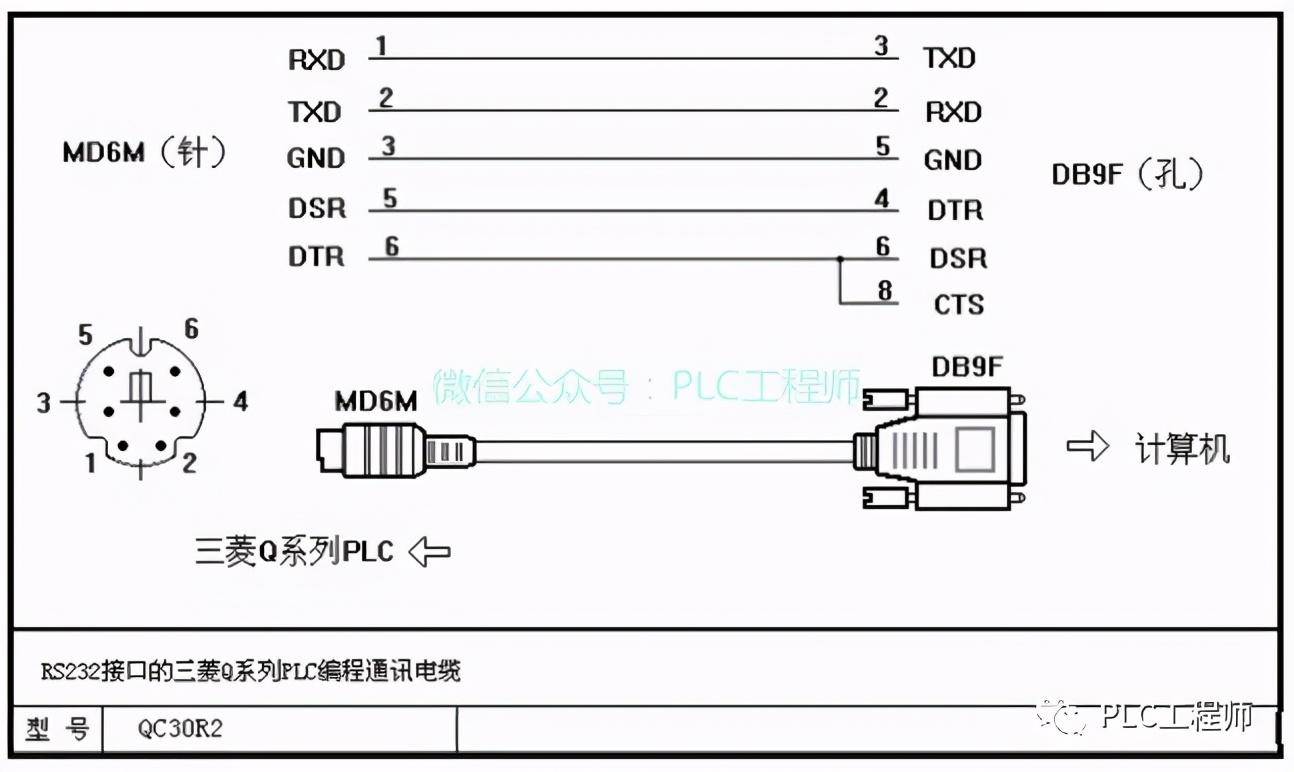

RS232接口的三菱Q系列PLC编程通讯电缆

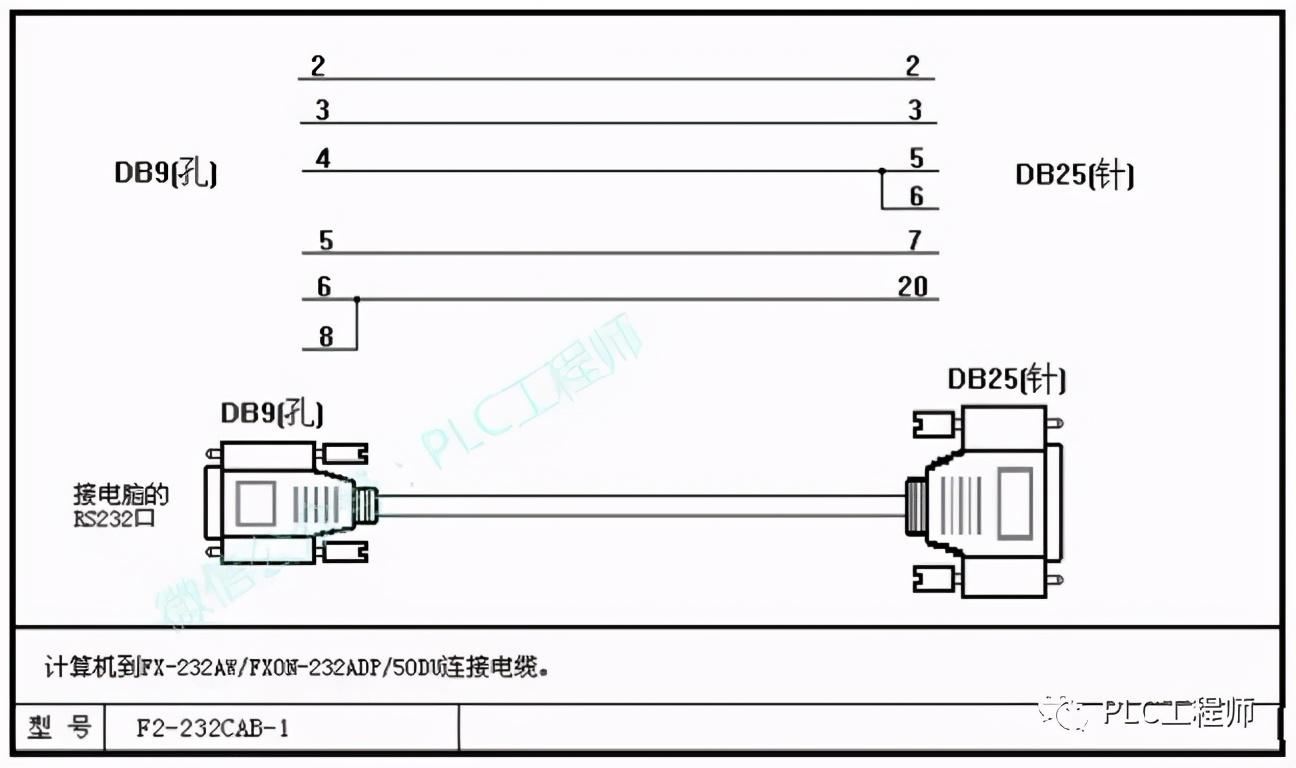

计算机到FX-232AW/FXON-232ADP/50DU连接电缆

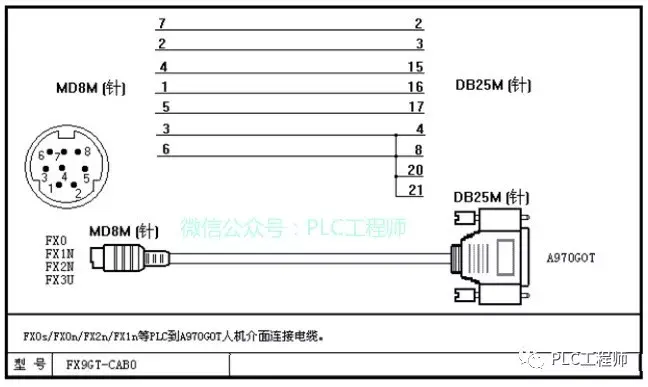

FX0xs/FX0n/FX2n/FX1n等PLC到A970G0T人机介面连接电缆

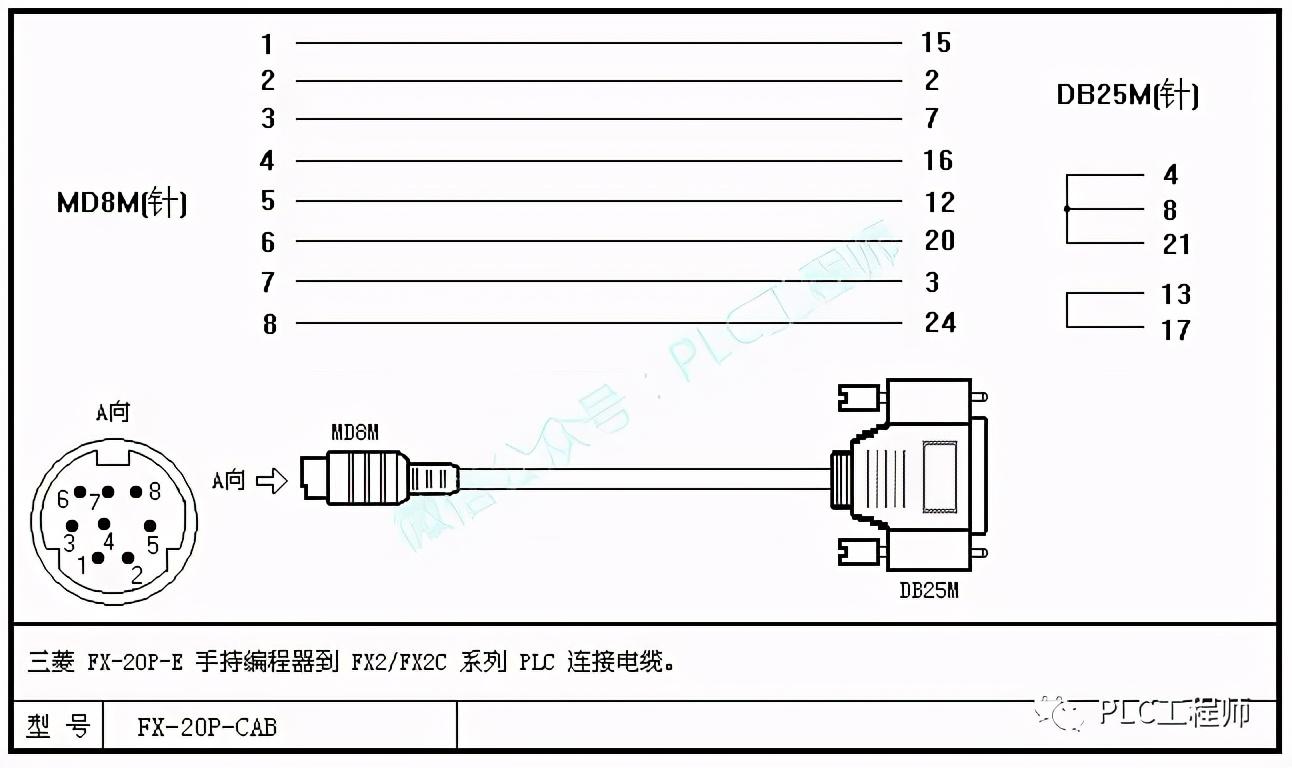

三菱FX-20P-E手持编程器到FX2/FX2C系列PLC连接电缆

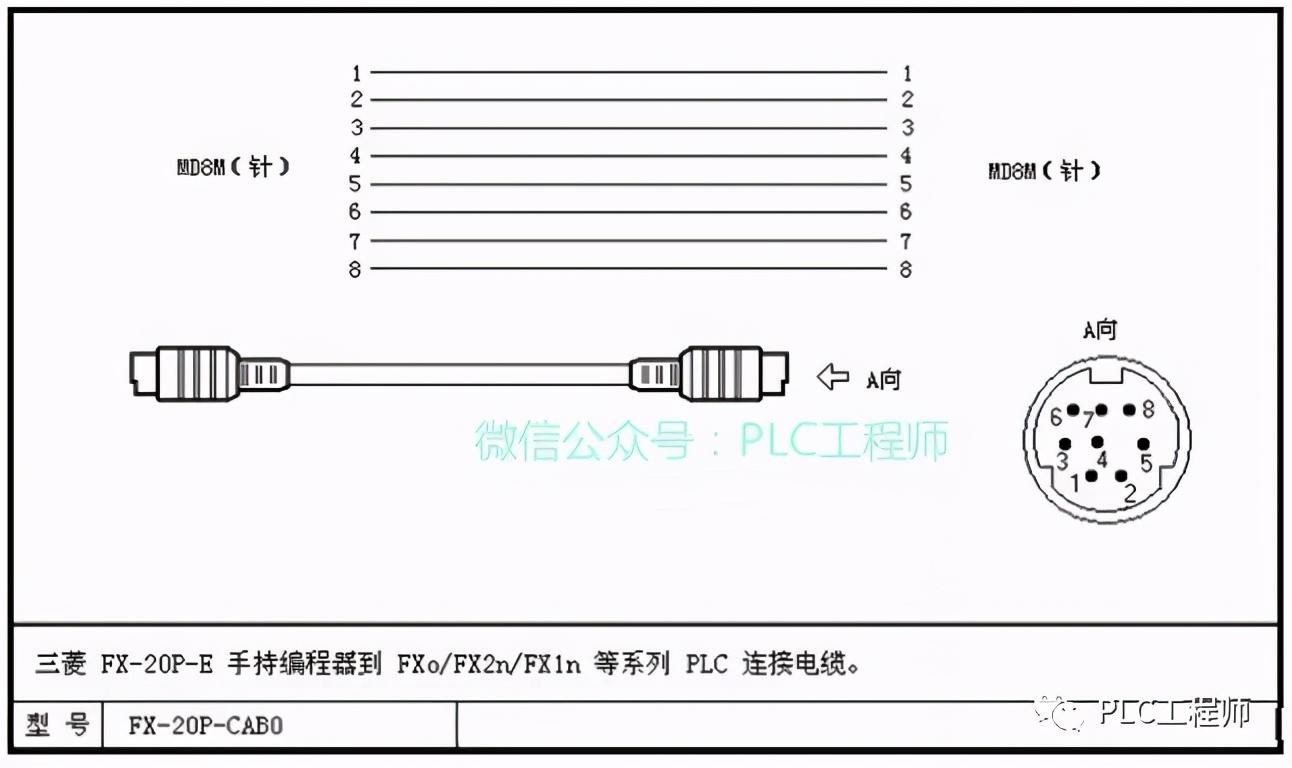

三菱 FX-20P-E手持编程器到FX0/FX2n/FX1n等系列PLC连接电缆。

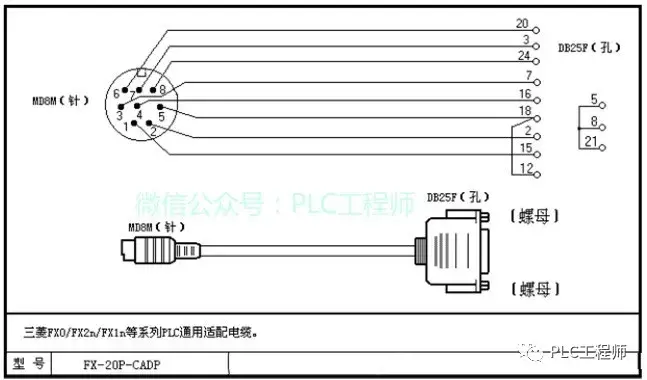

三菱FX0/FX2n/FX1n等系列PLC通用适配电缆。

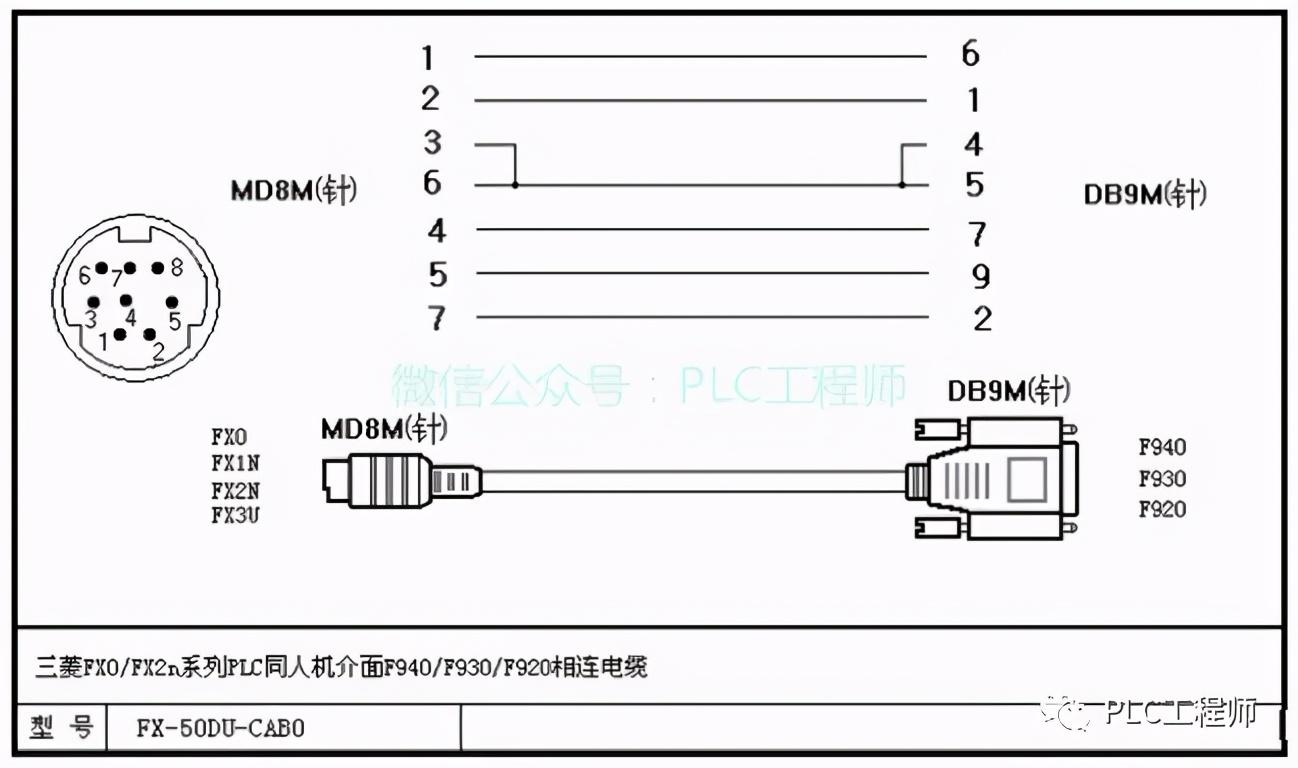

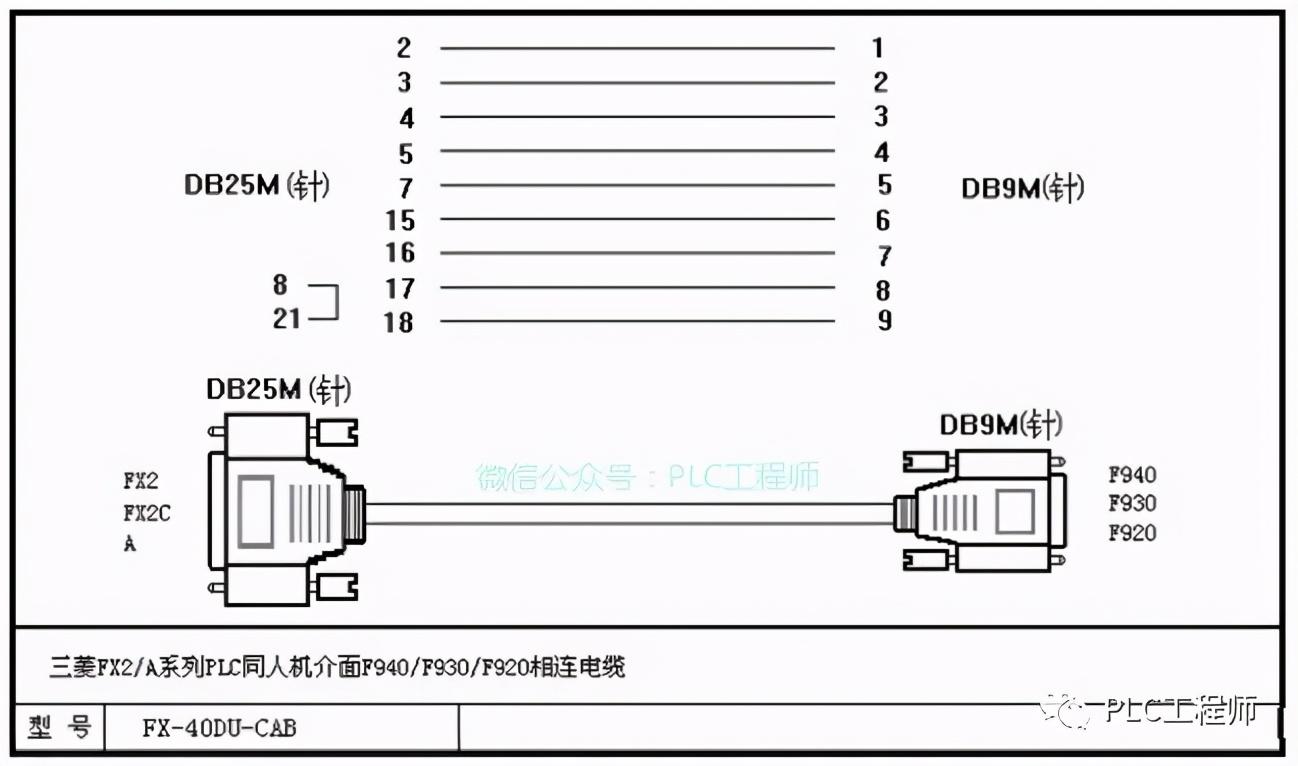

三菱FX2/A系列PLC同人机介面F940/F930/F920相连电缆。

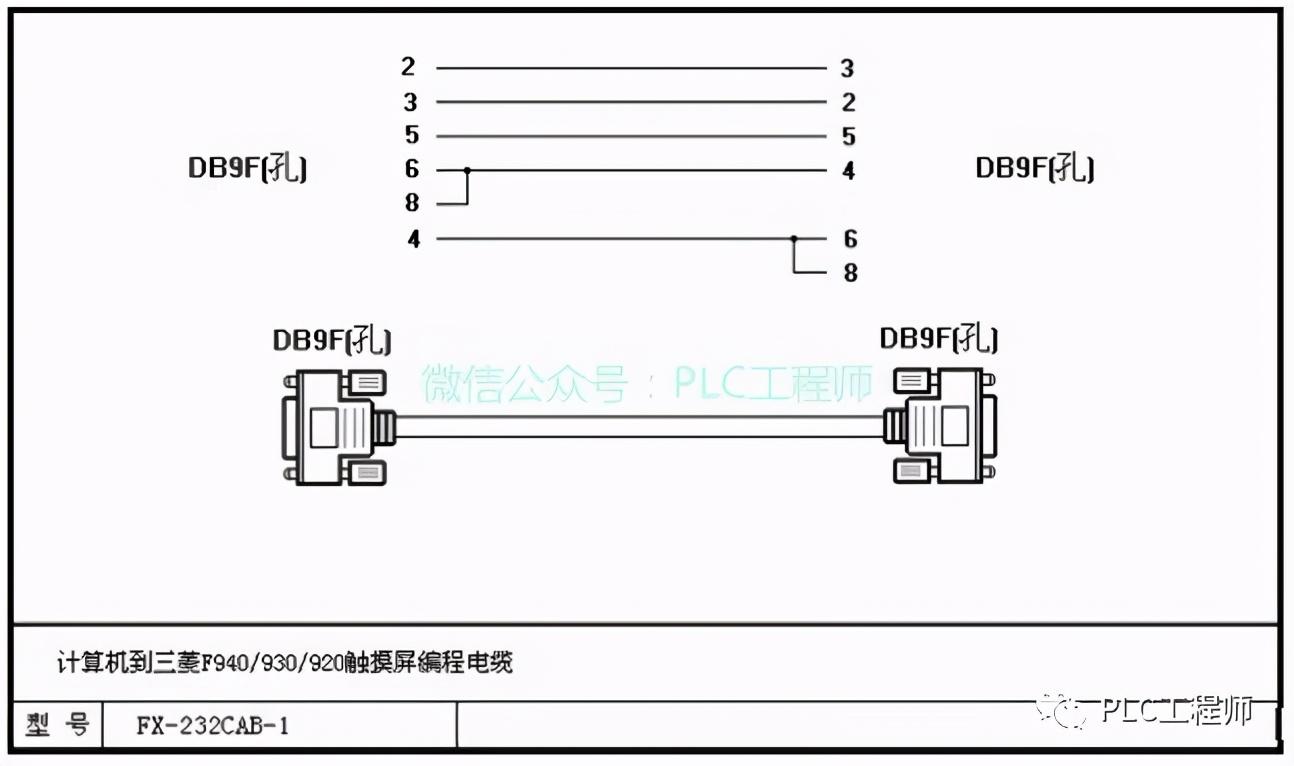

计算机到三菱F940/930/920触摸屏编程电缆。

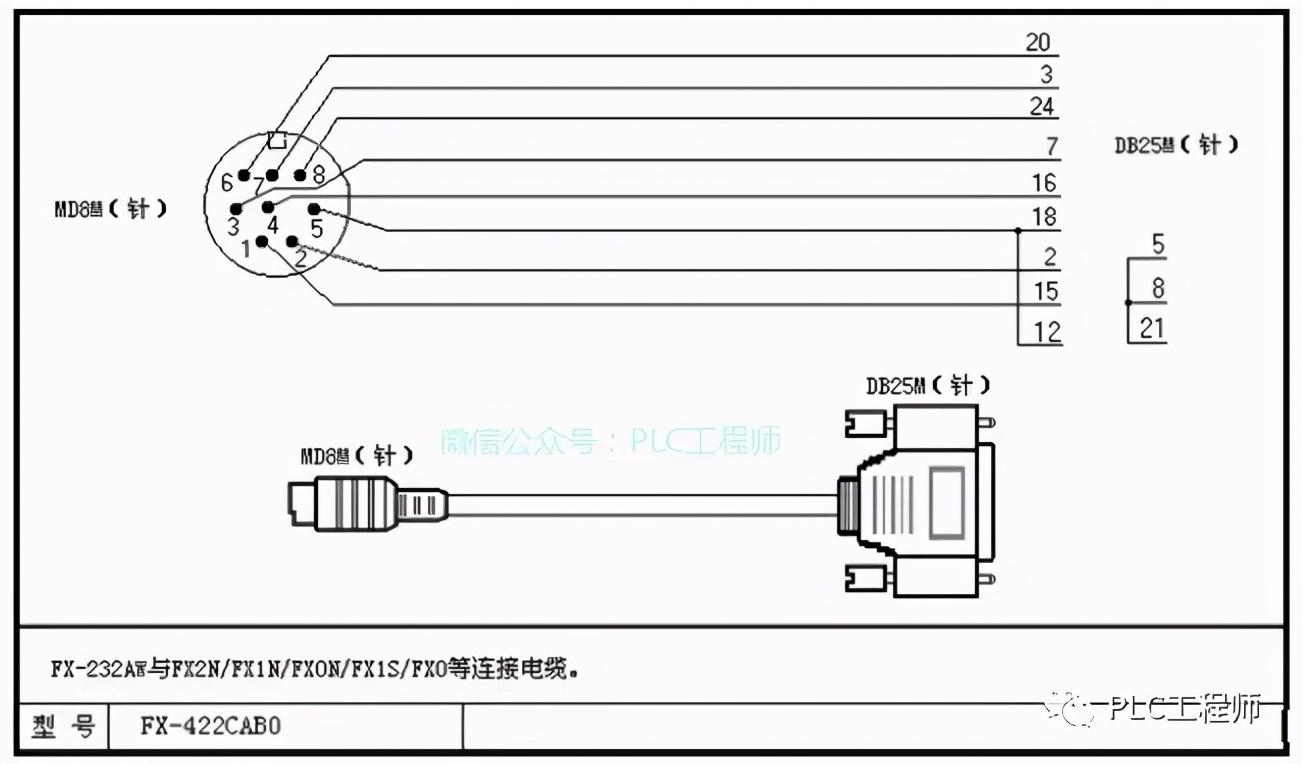

FX-232AW与FX2N/FX1N/FX0N/FX1S/FX0等连接电缆。

三菱GT11/GT15触摸屏连接Q系列PLC电缆。

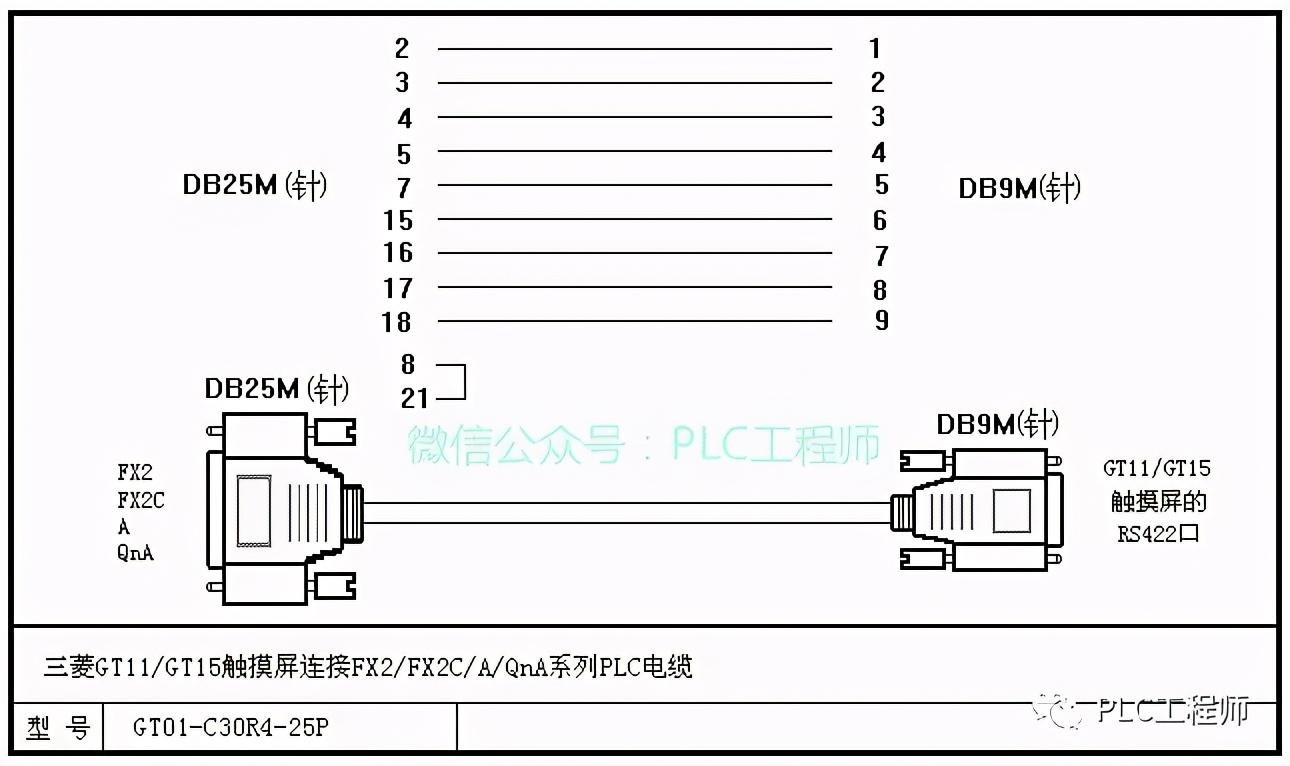

三菱GT11、GT15触摸屏连接FX2、FX2C、A、QnA系列PLC电缆

FX2、A系列PLC到A970G0T人机界面连接电缆

看完这么多干货，你对三菱PLC编程各种电缆连接线有了什么认知呢？可以告诉小编哦！

以上，欢迎动动手分享及收藏！
