「西门子1200PLC教程」15编程软件的安装及设置中文界面

本文转自电气工程师必备的微信公众号“电气工程师助手”，内有上百G资源免费下载。

目录

1.安装要求

2.安装STEP 7 Basic软件

3.安装SP升级包

4.设置中文界面

1.安装要求

2.安装STEP 7 Basic软件

关注微信公众号“电气工程师助手”，回复“1”获取博途V15安装包，回复“2”博途V15.1安装包。

以下安装教程以V10.5为例。

双击安装包的.exe文件。

选择安装程序语言为中文。

选择安装软件的界面语言。

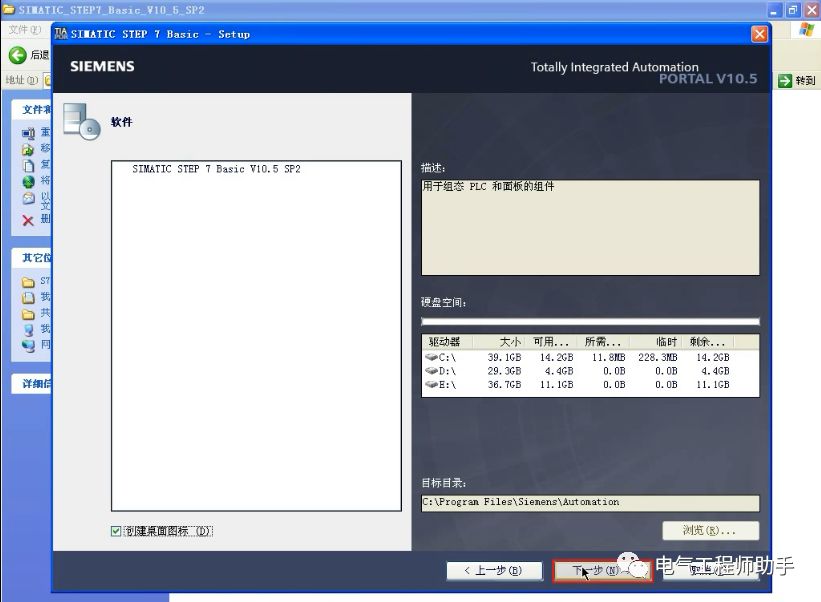

选择软件的安装路径。

选择同意授权协议。

出现安装进度条，稍等片刻。

安装完成，点击关闭。

2.安装SP升级包

找到要升级的SP升级包。

打开.exe文件。

选择语言。

选择修改/升级。

选择软件语言。

选择安装路径。

单击修改按钮。

稍等片刻，安装完成。

安装完成，单击关闭按钮。

4.设置中文界面

打开博途软件。

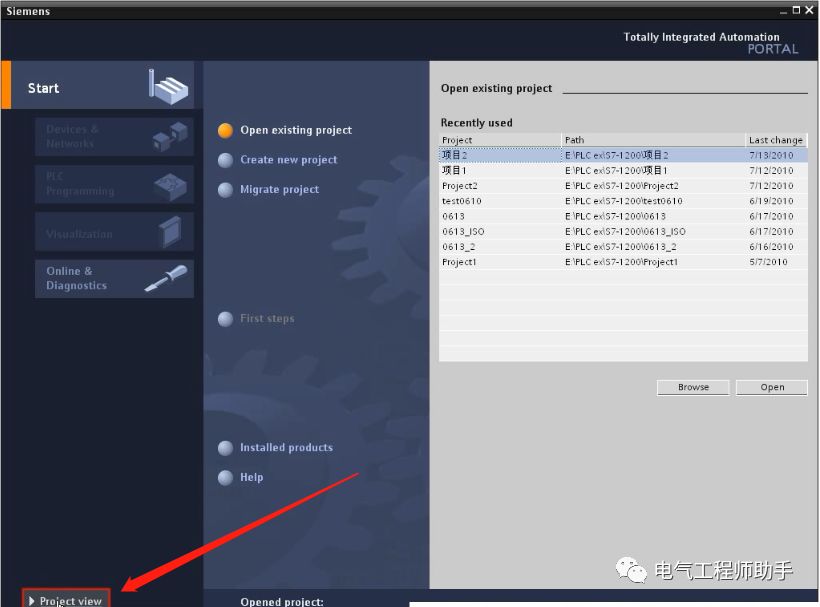

单击左下角的Project view。

单击菜单栏中的Options，选择Settings。

在右边的选项中，选择Chinese。

这样就将软件界面设置为中文了。

The End.

往期文章：

【西门子1200PLC教程】13.不同存储区的寻址

【西门子1200PLC教程】12.数据的存取方式

【西门子1200PLC教程】11.S7-1200支持的数据类型

【西门子1200PLC教程】10.PLC的工作原理

【西门子1200PLC教程】9.KTP系列HMI面板介绍

【西门子1200PLC教程】8.S7-1200的选型案例

【西门子1200PLC教程】7.CPU的扩展能力

【西门子1200PLC教程】6.CPU面板介绍

【西门子1200PLC教程】5.S7-1200与S7-300的比较

【西门子1200PLC教程】4.S7-1200与S7-200的比较

【西门子1200PLC教程】3.模块的安装

【西门子1200PLC教程】2.CPU家族及模块

【西门子1200PLC教程】1.功能与特点

【笔记】信捷plc应用，指令篇

【笔记】信捷plc应用，编程前奏篇

【笔记】信捷plc应用，硬件篇

【笔记】三菱FX5U PLC基于ModbusTCP协议与视觉通讯

【笔记】网线制作图文详解

【笔记】两台PLC进行无线通讯

【笔记】西门子S7-200Smart与读卡器、温湿度传感器、扫码枪等设备通讯

【笔记】多台西门子S7-200 Smart通过以太网实现通信

【笔记】ABB机器人零基础编程步骤详解

【机器人篇】ABB、库卡、安川、发那科等工业机器人资源汇总

【电工基础篇】电工电子技术、常用仪器、维修等资源汇总

【触摸屏篇】Proface、威纶、三菱、松下、组态王等资源汇总

【PLC篇】西门子、三菱、松下、欧姆龙等品牌的软件、视频、资料下载

【相关软件篇】485参数配置软件、USB转485模块驱动程序等资源下

打造成为电气工程师必备的公众号。长期分享自动化电气工程师的必备干货，内容涉电工基础、电气制图、电气选型，以及各种型号的PLC、触摸屏、伺服驱动、步进驱动、变频器、机器人、视觉、上位机、软件等。更多内容请微信搜索“电气工程师助手”

S7-1200PLC在跨国项目中多语言编程功能使用~

在很多跨国项目中，开发人员和使用人员不使用一种语言，或者开发人员之间不使用一种语言，需要在一个项目中使用多种注释语言。

从TIA PORTAL V11开始，TIA PORTAL 的PLC离线项目程序中涉及到文本的地方可以支持多语言，例如程序标题、程序注释、变量注释、文本列表等，可以同时支持任意种的语言。

而PLC内部执行的程序同样支持多语言，例如下载进去的注释，还有运行时的诊断缓冲区，对于S7-1200，PLC内部最多同时支持2种文本语言。如图1所示。

图1 项目语言示例

这样通过多语言功能，解决了不同语言的人员对同一项目的使用，下面分别介绍多语言项目制作，以及多语言项目的下载和Web server的使用。

多语言项目制作步骤

1.显示编辑语言：新建TIA PORTAL 项目，然后执行如下图中的操作。

图2 项目编辑语言

①将项目树中的“语言和资源”展开，双击“项目语言”

②在右边的语言列表中，看到当前已经设置的所有语言，如上图中所示，中文界面的TIA PORTAL的默认选择的语言为“中文（中华人民共和国）”

③从这里看到当前的编辑语言也是“中文（中华人民共和国）”

也就是说，在当前环境下编辑的都属于“中文（中华人民共和国）”的项目，即使此时输入的注释等语言为其他语言，例如英语。

2.增加编辑语言：添加英语作为另一种编辑语言，如下图所示 。

图3 增加英语

①在语言列表中选中“英语（美国）”

②在编辑语言列表中此时就可以看到“中文（中华人民共和国）”以及“英语（美国）”，但是当前的编辑语言还是“中文（中华人民共和国）”

③从这里看到当前的参考语言是中文（中华人民共和国），这个会在后面导出项目文本时使用。

3.增加程序注释：编辑S7-1200项目，增加一些注释项，如下图所示。

图4 各种文本

①块标题与程序段注释

②接口变量注释

③程序段标题

④UDT变量注释

⑤DB变量注释

⑥SCL多语言注释

4.增加另一种语言注释：修改文本语言为英语，一般有以下三种方法

方法一：如下图所示，将当前编辑语言修改为“英语（美国）”，然后在之会发现之前输入的注释都没有了，重新用英语编辑注释、标题等

图5 修改编辑语言

方法二：如下图所示，打开项目文本列表。

图6 项目文本

①在项目树语言和资源展开后，双击“项目文本”

②可以看到工作区的左边是“中文（中华人民共和国）”，这是项目文本中参考语言的位置，所谓参考语言是用在翻译时做参考的，可以设置参考语言可以参考图3中③

③可以看到工作区的右边是“英语（美国）”，在这里可以直接编辑翻译后的注释、标题

④考虑到直接在TIA PORTAL中翻译不是很方便，还可以通过导出成Excel文件来翻译，点击该按钮后，如图7所示

⑤在Excel翻译后，可以重新导入

图7 导出文本

①选择参考语言

②选择需要翻译的语言

③选择需要翻译的内容

④翻译系统文本，和S7-1200无关

⑤选择导出的文件名和路径

⑥设置完毕，点击“导出”按钮，打开导出的Excel按钮如图8所示

图8 Excel项目文本

在编辑语言下方输入对应的文本，然后保存后，通过图6的⑤处的按钮导入即可

方法三：在每一处的注释、标题、文本等下方的属性里面可以直接编辑，以主程序OB1中的文本为例，如图9所示

图9 块内修改

①选择块标题

②选择“属性”

③选择“文本”

④在下方可以看到所有可编辑的语言，可以直接在这里编辑。对于DB变量、UDT、PLC变量等需要V15以后的TIA PORTAL软件开始支持，SCL多语言需要V16以后的TIA PORTAL软件开始支持

5.编辑结果：通过以上任意一种操作，可以得到多语言项目，即通过修改当前编辑语言，可以得到对应编辑语言的注释。如图10所示。

需要注意的是，尽量在文本中使用当前的编辑语言，即当前编辑语言为“中文（中华人民共和国）”时，文本使用中文，在当前编辑语言为“英语（美国）”，文本使用英语，避免混乱

多语言项目下载

1.编程组态：打开S7-1200设备视图，找到属性中的多语言组态，如图11所示。

图11 多语言组态

①双击PLC下方的“设备组态”

②打开“设备视图”，能看到PLC主机架的设备

③双击CPU

④在视图下方找到并点击“属性”

⑤在视图下方找到并点击“常规”

⑥在属性列表中点击“支持多语言”，能在右边看到目前支持的六种设备显示语言/Web服务器语言，以及对应的项目语言

2.设置多语言：

对于S7-1200 ，只关心Web服务器语言，和左边的项目语言。

对于默认情况项目，项目语言取决于建立设备时，TIA PORTAL软件的用户界面语言。如果用户界面语言是中文，默认的项目语言以及初始编辑语言是中文。

按照图11下载后，项目语言只有“中文（中华人民共和国）”。

当使用Web server功能时，将Web页面切换任何语言时，诊断缓冲区也只有中文。

如果希望Web页面切换到中文（简体）时显示中文诊断缓冲区，切换到英语时显示英文诊断缓冲区，切换到其他语言时不显示诊断缓冲区，可以按照图12设置。

图12 语言设置

3.下载组态：这样修改项目语言后下载，可以看到下载预览中的提示，如图13所示。

图13 下载组态

红线中的意思是当前PLC的项目语言为中文，而即将下载的项目语言是中文和英语

4.Web server测试：使用Web server查看诊断缓冲区可以看到，如图14-16所示。

图14 中文Web页面

图15 英语Web页面

图16 德语Web页面

以从图14-16中看出，中文页面显示中文缓冲区，英语页面显示英语缓冲区，德语页面不显示
