有人说：SCL将成为PLC的主流编程语言？

现在很多大品牌的中高级 PLC 都支持国际电工委员会 IEC61131 标准中规范的五种编程语言的混合编程，即梯形图（LD）、结构化文本(ST)、流程图（SFC）、指令表（IL）和功能块(FB)。在这五种编程语言中，

此外，由于西门子 S7 系列 PLC 在国内工控领域中使用很广，它的编程软件 Step7 默认情况下只支持梯形图和指令表编程，但通过安装“S7-SCL”软件包和“S7-Graph”软件包可实现结构化文本和流程图编程。

结构化文本是一种类似于计算机高级语言的编程方式，它的语法规范接近计算机中的PASCAL 语言。

所以有人就问：SCL将成为PLC的主流编程语言么？

于是很多电气人发表了自己的看法，一起来看看吧！

bnnyygy 说：

我献丑来一个，半成品，给设备改造的，用的欧姆龙CP1L，ST语言功能块，部分节选。

wenpian 说：

还是梯形图适合逻辑。

ljj977 说：

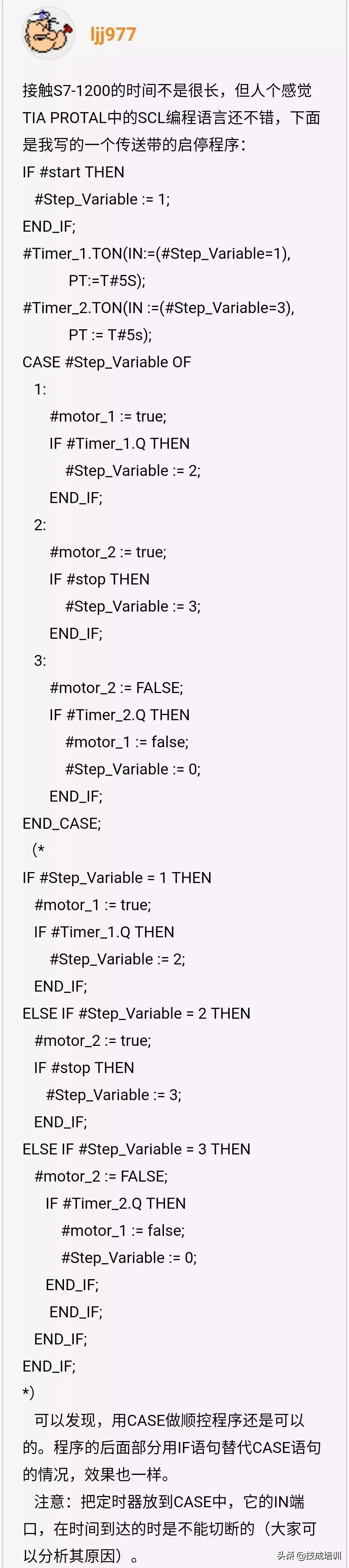

程序写的不错。tia protal中可以采用SCL与LAD混编的模式。这样的灵活性就更大了。

作为一个有C基础的人来说，用SCL他可能更擅长，入门更快。作为习惯了LAD编程的人员来说，写一般的逻辑关系程序，确实要清晰些。

计算机的普通编程人员将会有一部分人能胜任1200的编程工作，而且他们的转行不会有多大的门坎。可以说，PLC的编程人员来源会更广泛。

fujifa 说：

在JAVA出现之前，C语言的菜鸟们也是认为C语言将一统江湖，在PYTHON出来之前，JAVA的菜鸟们也是这么认为的。菜鸟们总是习惯使用必将，一定等词汇来描述他们认为的事物，为什么老鸟们不这样认为呢？因为老鸟们知道：

1：SCL，也就是ST语言，编译为机器码的执行效率比其他语言效率低。

2：梯形图编程语言也在进步，去看看诸如富士、AB这类在梯形图中使用高级语言编程等增强型梯形图语言的厂家就知道了。

hgxmm123 说：

老外喜欢用SCL语言编程，它功能丰富。国人喜欢用梯形图编程，易于推广。

有些PLC语言不能实现的功能，用SCL就能实现。

twtynijj 说：

最多只能说是备选的语言方法 ，主流怕是很难，可读性并不是很好，推广也难。老外是因为人家母语就是字母组成，对他们来说可读性还是非常强。

现在PLC还是以LAD SFC ST CFC 这一类为代表，也符合IEC标准的。如果哪一家PLC只有一种你说的SCL，怕是干不了几年在中国就只能关门了，这是由市场决定的。

cvlsam 说：

西门子之所以称为SCL而不是ST，是因为其编程语言指令表叫做STL，为了避免混淆，所以叫做SCL，其实就是其他厂家的ST语言。

“还是以 LAD SFC ST CFC 这一类为代表”，看到这句就说明您不太熟悉西门子了啊。

twtynijj 说：

嗯，西门子是不熟悉，刚出社会那会接触过。换工作环境后就没怎么接触。而且也只会用梯形图呀。

pqsh 说：

我觉得，5-10年这些语言都将消失。

人工智能，会听懂人的语言和思想。只要你说清楚，机器就会执行。当然，这样汉语会失去优势，因为汉语逻辑不严谨。

fsjnzhouyan 说：

现在有些智能家居就能接收中文语音控制家电。

vao 说：

梯形图，这种应该是主流趋势，不是你自己擅长什么就一定会主流，工人容易看懂的才好。

gaoyingchun 说：

工控人要失业了

ljj977 说：

在数据的处理方面，SCL还是要比LAD更具有它的它快捷性，计算的功能也是十分强大的。比如一个一维数组，你在使用时，感觉用LAD不难，但一个二维数组、一个多维数组你再使用LAD编程，难度就要大多了。

作为博图软件三大编程语言，SCL就是其中的标配，在原来300/400编程语言中，还没有列入标配行列之中。这也说明了西门子对它的重视，也给大家一个信号。因此了解它、学习它还是有必要的。

SCL是三大语言之一，说它是主流的编程语言不为过吧。

cvlsam 说：

用过AB的梯形图的话，觉得其他语言都可以不要了。

其实三大语言并不包括ST语言。

以前是梯形图，指令表和功能块，现在部分厂商取消了指令表，被SFC替代了。

当然，多学习一点没有错，不过不是以西门子SCL语言为基础，西门子的SCL语言离标准还有点距离，要用也应该从菲尼克斯的学起，人家才是完全符合IEC标准的。

wgefwgef 说：

越是菜鸟，越是水平差，越抵制ST。

逍遥的久鸣 说：

不管白毛黑猫抓到老鼠才是好猫，越简单明了越好，这么多年过去了，梯形图还是那么坚挺！

如果后期维护，现场水平不高，是不是就要失业了？

hnhyczj 说：

高级语言应当是发展的方向。

乌龟船长 说：

老外喜欢用SCL语言编程，它功能丰富。国人喜欢用梯形图编程，易于推广。

fuhuafeng72 说：

SCL确实好，但一些工控不适合。

ljj977 说：

LAD是PLC编程使用最广泛的语言，用户量最多，当然它是老大。但SCL也一定会壮大起来的，因为它有自己优势。这里并不是说LAD不好，但有时候，有些人用SCL去编程反而更方便，特别是熟悉高级语言（如C语言等）的人。这两种语言的使用肯定是因人而异的，喜好不同、知识背景不同，他们的选择就不同。

用LAD语言写的程序，复杂一点的话，一般的电工是看不懂的。说句实在话，LAD语言，当初就是为电工准备的编程语言。那时候只有逻辑控制。电工如果满足了一般的逻辑控制，数据处理程序的编写就成了一句空话，别人用LAD写出来的程序也不见得看得懂。

现在时代不同了，PLC不只是去处理逻辑控制，还多了好多些功能。老早之前，S7-200就明显看到它的结构化编程的思想。300/400，到现在的1200/1500，它们都在朝着更先进的方向发展，LAD的语言更是如此。现在的LAD就是面向开发人员、工程师、技术人员的。再说电工也分好几类吧，一般的电工在工厂里是接触不到编程这一块的。LAD现在也是也是十分强大。

SCL未来将成为主流的语言，并不意味着LAD不是主流语言。大家还是不要误解了我的观点。

SCL能作为标配的编程语言出现在博途中，说明了什么，不正是说明它的存在价值吗。

年轻的朋友们，如果感兴趣，学习一下SCL语言的程序编写，我觉得还是蛮好的。

liuxd6909 说：

但凡是主流都是被大多数人所认同 的，所接受的。

fuhuafeng72 说：

企业有三六九等，很多小作坊，你给他传统的继电器系统原理图都搞不明白，不要说英文类C的程序了。世界就是个矛盾体。

LAD确实是一种不错的编程方式，之于类C，形如安卓之于IOS。

zhanghaiw 说：

做逻辑SCL确实不怎么样，搞搞算法还可以。建议LAD+SCL的组合，感觉非常棒。

965528555 说：

做逻辑也是非常好的，算法更是好用。而且方便转换其他PLC

以上观点都非常棒！至于结论如何，小编自身觉得每个语言都有自己的可取之处，对于大型的主流化编程语言，是作为一个资深的电气人应该了解的内容，时刻把握行业潮流动态，才不会让自己处于被动状态。看了以上内容，你觉得呢？留言哦！

往期优秀文章回顾：

新手学西门子PLC，要从哪开始？「附PLC与电动机控制精品讲解」

零基础学PLC（一）什么是PLC？它到底可以干什么？

一、简述

多年来，可编程控制器（以下简称PLC）从其产生到现在，实现了接线逻辑到存储逻辑的飞跃；其功能从弱到强，实现了逻辑控制到数字控制的进步；其应用领域从小到大，实现了单体设备简单控制到胜任运动控制、过程控制及集散控制等各种任务的跨越。今天的PLC在处理模拟量、数字运算、人机接口和网络的各方面能力都已大幅提高，成为工业控制领域的主流控制设备，在各行各业发挥着越来越大的作用。

二、PLC的应用领域

目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况主要分为如下几类：

1．开关量逻辑控制

取代传统的继电器电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，也可用于多机群控及自动化流水线。如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。

2．工业过程控制

在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量（即模拟量），PLC采用相应的A/D和D/A转换模块及各种各样的控制算法程序来处理模拟量，完成闭环控制。PID调节是一般闭环控制系统中用得较多的一种调节方法。过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。

3．运动控制

PLC可以用于圆周运动或直线运动的控制。一般使用专用的运动控制模块，如可驱动步进电机或伺服电机的单轴或多轴位置控制模块，广泛用于各种机械、机床、机器人、电梯等场合。

4．数据处理

PLC具有数学运算（含矩阵运算、函数运算、逻辑运算）、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。数据处理一般用于如造纸、冶金、食品工业中的一些大型控制系统。

5．通信及联网

PLC通信含PLC间的通信及PLC与其它智能设备间的通信。随着工厂自动化网络的发展，现在的PLC都具有通信接口，通信非常方便。

三、PLC的应用特点

1．可靠性高，抗干扰能力强

高可靠性是电气控制设备的关键性能。PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。使用PLC构成控制系统，和同等规模的继电接触器系统相比，电气接线及开关接点已减少到数百甚至数千分之一，故障也就大大降低。此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息。在应用软件中，应用者还可以编入外围器件的故障自诊断程序，使系统中除PLC以外的电路及设备也获得故障自诊断保护。这样，整个系统将极高的可靠性。

2．配套齐全，功能完善，适用性强

PLC发展到今天，已经形成了各种规模的系列化产品，可以用于各种规模的工业控制场合。除了逻辑处理功能以外，PLC大多具有完善的数据运算能力，可用于各种数字控制领域。多种多样的功能单元大量涌现，使PLC渗透到了位置控制、温度控制、CNC等各种工业控制中。加上PLC通信能力的增强及人机界面技术的发展，使用PLC组成各种控制系统变得非常容易。

3．易学易用，深受工程技术人员欢迎

PLC是面向工矿企业的工控设备。它接口容易，编程语言易于为工程技术人员接受。梯形图语言的图形符号与表达方式和继电器电路图相当接近，为不熟悉电子电路、不懂计算机原理和汇编语言的人从事工业控制打开了方便之门。

4．系统的设计，工作量小，维护方便，容易改造

PLC用存储逻辑代替接线逻辑，大大减少了控制设备外部的接线，使控制系统设计及建造的周期大为缩短，同时日常维护也变得容易起来，更重要的是使同一设备经过改变程序而改变生产过程成为可能。这特别适合多品种、小批量的生产场合。

四、PLC应用中需要注意的问题

PLC是一种用于工业生产自动化控制的设备，一般不需要采取什么措施，就可以直接在工业环境中使用。然而，尽管有如上所述的可靠性较高，抗干扰能力较强，但当生产环境过于恶劣，电磁干扰特别强烈，或安装使用不当，就可能造成程序错误或运算错误，从而产生误输入并引起误输出，这将会造成设备的失控和误动作，从而不能保证PLC的正常运行，要提高PLC控制系统可靠性，一方面要求PLC生产厂家提高设备的抗干扰能力；另一方面，要求设计、安装和使用维护中引起高度重视，多方配合才能完善解决问题，有效地增强系统的抗干扰性能。因此在使用中应注意以下问题：

1．工作环境

（1）温度

PLC要求环境温度在0~55oC，安装时不能放在发热量大的元件下面，四周通风散热的空间应足够大。

（2）湿度

为了保证PLC的绝缘性能，空气的相对湿度应小于85%（无凝露）。

（3）震动

应使PLC远离强烈的震动源，防止振动频率为10~55Hz的频繁或连续振动。当使用环境不可避免震动时，必须采取减震措施，如采用减震胶等。

（4）空气

避免有腐蚀和易燃的气体，例如氯化氢、硫化氢等。对于空气中有较多粉尘或腐蚀性气体的环境，可将PLC安装在封闭性较好的控制室或控制柜中。

（5）电源

PLC对于电源线带来的干扰具有一定的抵制能力。在可靠性要求很高或电源干扰特别严重的环境中，可以安装一台带屏蔽层的隔离变压器，以减少设备与地之间的干扰。一般PLC都有直流24V输出提供给输入端，当输入端使用外接直流电源时，应选用直流稳压电源。因为普通的整流滤波电源，由于纹波的影响，容易使PLC接收到错误信息。

2．控制系统中干扰及其来源

现场电磁干扰是PLC控制系统中最常见也是最易影响系统可靠性的因素之一，所谓治标先治本，找出问题所在，才能提出解决问题的办法。因此必须知道现场干扰的源头。

（1）干扰源及一般分类

影响PLC控制系统的干扰源，大都产生在电流或电压剧烈变化的部位，其原因是电流改变产生磁场，对设备产生电磁辐射；磁场改变产生电流，电磁高速产生电磁波。通常电磁干扰按干扰模式不同，分为共模干扰和差模干扰。共模干扰是信号对地的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压叠加所形成。共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O模件损坏率较高的主要原因），这种共模干扰可为直流，亦可为交流。差模干扰是指作用于信号两极间的干扰电压，主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压，这种干扰叠加在信号上，直接影响测量与控制精度。

（2）PLC系统中干扰的主要来源及途径

强电干扰

PLC系统的正常供电电源均由电网供电。由于电网覆盖范围广，它将受到所有空间电磁干扰而在线路上感应电压。尤其是电网内部的变化，刀开关操作浪涌、大型电力设备起停、交直流传动装置引起的谐波、电网短路暂态冲击等，都通过输电线路传到电源原边。

柜内干扰

控制柜内的高压电器，大的电感性负载，混乱的布线都容易对PLC造成一定程度的干扰。

来自信号线引入的干扰

与PLC控制系统连接的各类信号传输线，除了传输有效的各类信息之外，总会有外部干扰信号侵入。此干扰主要有两种途径：一是通过变送器供电电源或共用信号仪表的供电电源串入的电网干扰，这往往被忽视；二是信号线受空间电磁辐射感应的干扰，即信号线上的外部感应干扰，这是很严重的。由信号引入干扰会引起I/O信号工作异常和测量精度大大降低，严重时将引起元器件损伤。

来自接地系统混乱时的干扰

接地是提高电子设备电磁兼容性（EMC）的有效手段之一。正确的接地，既能抑制电磁干扰的影响，又能抑制设备向外发出干扰；而错误的接地，反而会引入严重的干扰信号，使PLC系统将无法正常工作。

来自PLC系统内部的干扰

主要由系统内部元器件及电路间的相互电磁辐射产生，如逻辑电路相互辐射及其对模拟电路的影响，模拟地与逻辑地的相互影响及元器件间的相互不匹配使用等。

变频器干扰

一是变频器启动及运行过程中产生谐波对电网产生传导干扰，引起电网电压畸变，影响电网的供电质量；二是变频器的输出会产生较强的电磁辐射干扰，影响周边设备的正常工作。

3．主要抗干扰措施

（1）电源的合理处理，抑制电网引入的干扰

对于电源引入的电网干扰可以安装一台带屏蔽层的变比为1:1的隔离变压器，以减少设备与地之间的干扰，还可以在电源输入端串接LC滤波电路。如图1所示

（2）安装与布线

● 动力线、控制线以及PLC的电源线和I/O线应分别配线，隔离变压器与PLC和I/O之间应采用双胶线连接。将PLC的IO线和大功率线分开走线，如必须在同一线槽内，分开捆扎交流线、直流线，若条件允许，分槽走线最好，这不仅能使其有尽可能大的空间距离，并能将干扰降到最低限度。

● PLC应远离强干扰源如电焊机、大功率硅整流装置和大型动力设备，不能与高压电器安装在同一个开关柜内。在柜内PLC应远离动力线（二者之间距离应大于200mm）。与PLC装在同一个柜子内的电感性负载，如功率较大的继电器、接触器的线圈，应并联RC消弧电路。

● PLC的输入与输出最好分开走线，开关量与模拟量也要分开敷设。模拟量信号的传送应采用屏蔽线，屏蔽层应一端或两端接地，接地电阻应小于屏蔽层电阻的1/10。

● 交流输出线和直流输出线不要用同一根电缆，输出线应尽量远离高压线和动力线，避免并行。

（3）I/O端的接线

输入接线

● 输入接线一般不要太长。但如果环境干扰较小，电压降不大时，输入接线可适当长些。

● 输入/输出线不能用同一根电缆，输入/输出线要分开。

● 尽可能采用常开触点形式连接到输入端，使编制的梯形图与继电器原理图一致，便于阅读。

输出连接

● 输出端接线分为独立输出和公共输出。在不同组中，可采用不同类型和电压等级的输出电压。但在同一组中的输出只能用同一类型、同一电压等级的电源。

● 由于PLC的输出元件被封装在印制电路板上，并且连接至端子板，若将连接输出元件的负载短路，将烧毁印制电路板。

● 采用继电器输出时，所承受的电感性负载的大小，会影响到继电器的使用寿命，因此，使用电感性负载时应合理选择，或加隔离继电器。

● PLC的输出负载可能产生干扰，因此要采取措施加以控制，如直流输出的续流管保护，交流输出的阻容吸收电路，晶体管及双向晶闸管输出的旁路电阻保护。

（4）正确选择接地点，完善接地系统

良好的接地是保证PLC可靠工作的重要条件，可以避免偶然发生的电压冲击危害。接地的目的通常有两个，其一为了安全，其二是为了抑制干扰。完善的接地系统是PLC控制系统抗电磁干扰的重要措施之一。

PLC控制系统的地线包括系统地、屏蔽地、交流地和保护地等。接地系统混乱对PLC系统的干扰主要是各个接地点电位分布不均，不同接地点间存在地电位差，引起地环路电流，影响系统正常工作。例如电缆屏蔽层必须一点接地，如果电缆屏蔽层两端A、B都接地，就存在地电位差，有电流流过屏蔽层，当发生异常状态如雷击时，地线电流将更大。

此外，屏蔽层、接地线和大地有可能构成闭合环路，在变化磁场的作用下，屏蔽层内又会出现感应电流，通过屏蔽层与芯线之间的耦合，干扰信号回路。若系统地与其它接地处理混乱，所产生的地环流就可能在地线上产生不等电位分布，影响PLC内逻辑电路和模拟电路的正常工作。PLC工作的逻辑电压干扰容限较低，逻辑地电位的分布干扰容易影响PLC的逻辑运算和数据存贮，造成数据混乱、程序跑飞或死机。模拟地电位的分布将导致测量精度下降，引起对信号测控的严重失真和误动作。

● 安全地或电源接地

将电源线接地端和柜体连线接地为安全接地。如电源漏电或柜体带电，可从安全接地导入地下，不会对人造成伤害。

● 系统接地

PLC控制器为了与所控的各个设备同电位而接地，叫系统接地。接地电阻值不得大于4Ω，一般需将PLC设备系统地和控制柜内开关电源负端接在一起，作为控制系统地。

● 信号与屏蔽接地

一般要求信号线必须要有唯一的参考地，屏蔽电缆遇到有可能产生传导干扰的场合，也要在就地或者控制室唯一接地，防止形成“地环路”。信号源接地时，屏蔽层应在信号侧接地；不接地时，应在PLC侧接地；信号线中间有接头时，屏蔽层应牢固连接并进行绝缘处理，一定要避免多点接地；多个测点信号的屏蔽双绞线与多芯对绞总屏蔽电缆连接时，各屏蔽层应相互连接好，并经绝缘处理，选择适当的接地处单点接点。

（5）对变频器干扰的抑制

变频器的干扰处理一般有下面几种方式：

加隔离变压器，主要是针对来自电源的传导干扰，可以将绝大部分的传导干扰阻隔在隔离变压器之前。

使用滤波器，滤波器具有较强的抗干扰能力，还具有防止将设备本身的干扰传导给电源，有些还兼有尖峰电压吸收功能。

使用输出电抗器，在变频器到电动机之间增加交流电抗器主要是减少变频器输出在能量传输过程中线路产生电磁辐射，影响其它设备正常工作。

五、结束语

PLC控制系统中的干扰是一个十分复杂的问题，因此在抗干扰设计中应综合考虑各方面的因素，合理有效地抑制抗干扰，才能够使PLC控制系统正常工作。随着PLC应用领域的不断拓宽，如何高效可靠的使用PLC也成为其发展的重要因素。21世纪，PLC会有更大的发展，产品的品种会更丰富、规格更齐全，通过完美的人机界面、完备的通信设备会更好地适应各种工业控制场合的需求，PLC作为自动化控制网络和国际通用网络的重要组成部分，将在工业控制领域发挥越来越大的作用。
