PLC控制系统中必不可少的的故障报警控制

故障报警控制是电气自动控制系统中不可缺少的重要环节，也是PLC控制系统中的常用环节。一般来说，标准的报警功能是声光报警，而报警的控制方式又有单故障报警控制和多故障报警控制这两种方式，你知道吗?这一篇文章小编就给大家分别讲一下单故障报警控制和多故障报警控制。

1、单故障报警控制

何谓单故障报警?也就是用蜂鸣器和报警灯对单一的一个故障实现的声光报警控制。假设I0.0是故障报警的输入条件，也就是I0.0为ON时进行报警，Q0.0为报警灯，Q0.1为蜂鸣器，I0.1是报警响应，当I0.1接通时，报警灯可以从闪烁变为常亮，同时蜂鸣器停止报警，I0.2是报警灯的测试信号，当I0.2接通时，报警灯亮。

我们看以下程序：

以上程序中网络1和网络2用定时器T37和T38构成了振荡控制电路程序，当故障报警条件I0.0接通时，Q0.0和Q0.1每隔1s 进行声光报警一次，如此往复循环，直到报警结束。当I0.1接通时，网络4中的M0.0接通并保持，同时网络3中的M0.0常开接通，报警灯从闪烁变为常亮，同时网络5中的M0.0常闭断开，Q0.1断开，蜂鸣器停止报警。当I0.2接通时，报警灯亮，可以进行报警灯的测试。

2、多故障报警控制方式

在实际的工程应用中，出现的故障可能不止一个，而是多个，这时程序的设计跟前面的就有所不同了。在声光多故障报警控制中，一种故障要对应一个指示灯，但是蜂鸣器是可以共用一个的。所以在设计程序的时候要将多个故障共用一个蜂鸣器进行报警。假设有两个个故障信号，故障1用输入信号I0.0，故障2用输入信号I0.1，I0.2为消除蜂鸣器按钮，I0.3为试灯、试蜂鸣器按钮，故障1报警灯用Q0.0输出，故障2报警灯用Q0.1输出，Q0.2为蜂鸣器。不管是故障1还是故障2，声音报警都是靠Q0.2蜂鸣器实现的。

我们看如下程序：

在多种故障报警控制程序中，关键是任何一种故障发生时，按消除蜂鸣器按钮后，不能影响其他故障发生时报警蜂鸣器的正常鸣响。

以上程序由脉冲触发控制、故障报警灯和蜂鸣器的逻辑控制，以及报警控制电流这几个部分组成的。假设控制中发生了故障1报警输入信号，I0.0接通，Q0.0接通1秒，断开1秒，故障1报警灯闪烁，同时Q0.2接通，蜂鸣器鸣响进行报警。当操作人员知道报警后通过按消除蜂鸣器按钮，I0.2接通，网络5中的M0.0常开接通并自锁，M0.0常闭断开，从而使Q0.2断开，蜂鸣器停止鸣响。当故障2报警输入产生时，以相同的方式进行声光报警，不会影响其他故障发生时蜂鸣器的正常鸣响。以上就是两个故障报警控制程序的编写和说明。

故障报警控制程序是我们编程设计的重要环节，这个大家还是必须掌握的噢，大家可以参照以上方法可以设计更多故障的故障报警控制程序，你学会了吗?

技成培训网原创，作者：蔡慧荥，未经授权不得转载，违者必究

私信回复：西门子案例 ，领【777个西门子案例程序】 ~

PLC报警电路设计，原来这么简单

在设计报警电路之前先让我们来熟悉一下振荡电路，振荡电路是指能产生振荡电流的电路，而振荡电流是一种大小和方向都随周期发生变化的电流。 通过振荡电路我们就可以让小灯闪烁起来。如下图：就是我们通过PLC设计出来的振荡电路。

我们可以通过改变定时器T450,T451的定时时间常数K1,K2，可以获得不同占空比的多谐振荡电路。若令K1=K2=T，则可获得可调脉宽的振荡电路（占空比是指在一个脉冲循环内，通电时间相对于总时间所占的比例）

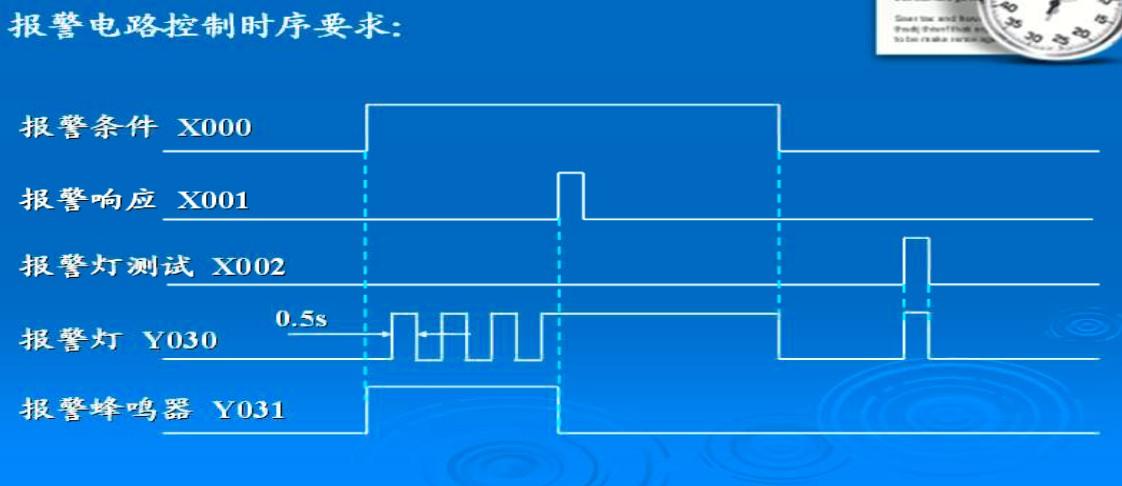

下面我们通过报警电路实序要求写程序：

由上图可知当设备出现故障时，报警条件X000输入，Y030报警灯以1秒的周期开始闪烁，报警蜂鸣器开始发出报警声音，当按下报警响应X001后蜂鸣器停止发出报警声音，但报警灯仍在闪烁提醒故障仍未解除，当报警条件解除时报警灯熄灭。因为报警灯属于易损坏耗材，所以需设置一个报警灯测试，以检测报警灯是否故障。

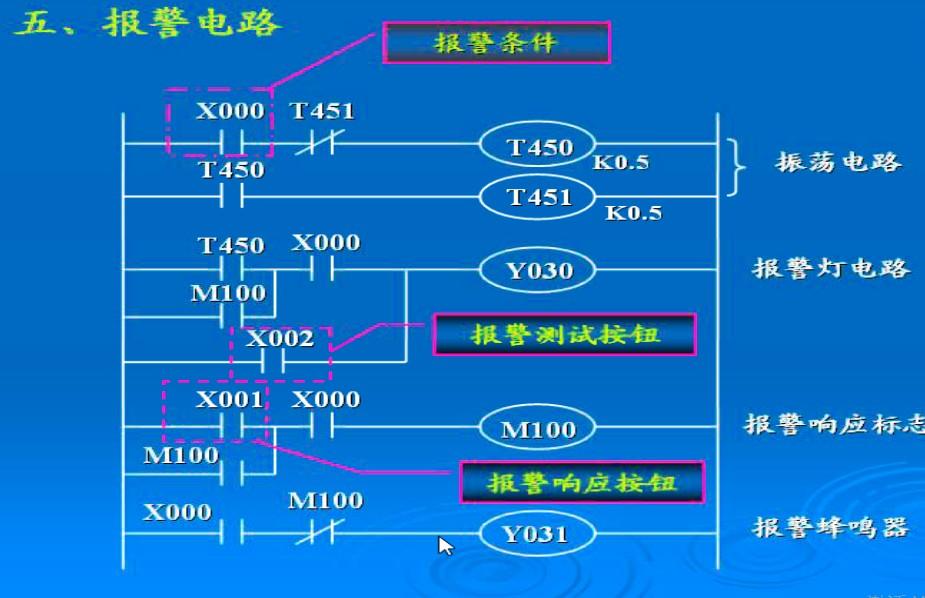

梯形图：

由电路实序图我们可以看出需要3个输入(报警条件，测试按钮，响应按钮)，2个输出（报警灯，蜂鸣器）然后我们按照时序图所给条件编程，我们可以先通过振荡电路设计出一个周期为一秒的闪烁报警灯，然后在往下一步步的设计出报警灯电路，蜂鸣器等电路。
