自动化工程师：施耐德 PLC常见两种编程通讯控制实例，收好不谢

1、第一种是采用 UNTLW1协议进行联机编程：

参数设置与通讯配置检查：用 Premium的专用编程电缆“TSXPCX3030-C（USB接口，有专门的驱动)”通过调试机与CPU上的TER口进行连接，连接好后，点击某单栏里的“PLC(P)”菜单，选择“设置地址(A)，”弹出如下对话框

正常时应如上图圈1所示，编程器为PLC模式，如若非PLC模式而是仿真器模式，则需在上图图3中切换一下即可。在PLC模式下时地址(A)里填写“SYS”，“介质(M)”选择“UNTLWO1”点击圈2所示的“通讯参数”按钮，弹出下列对话框

点击上图圈中的“驱动设置”按钮，进入如下画面：

如圈2中下拉框选择“UNITELWAY”，再选择第二个选项卡(圈1)“ UNITELWAY Driver”弹出如下画面：

确保上图圈1中的版本号在Ⅵ.10以上(包含1.10)，若低于1.10请另外安装高版本的UNITELWAY驱动，否则有可能连不上，点击上图的圈2“ Configuration”按钮，弹出串口设置窗口如下：

选中上图红色圈圈标出的第一行，再单击“Edit”标签框，可弹出下图：

在上图圈1所示的下拉框中选择串口号，如编程电缆已接到正确的USB接口且驱动安装正确则在此可找到一个串口号，其后跟有(TSXPCX3030 Cable)，如上图一样，选择好后点圈2“ Line Parameters”选项卡，根据PLC程序里设定的串口通讯参数(参看“如何查看PLC程序内部通讯参数”)，并且要保证调试电脑为通讯电缆分配的串口通讯参数也一致(可在桌面右击“我的电脑”-选择“属性”-选择“硬件”选项卡-选择“设备管理器”查看分配的串口通讯参数)，修改完后一路点“OK”、“确定”保存刚才的修改。

如何查看PLC程序内部通讯参数：

双击上图图1所示通讯口，弹出如下对话框(下图圈2所示即为程序内部通讯设定的参数)

2、第二种是采用TIP协议进行联机编程

参数设置与通讯配置检查，采用以太网编程分两种情况，一种是初次下载(CPU内无任何配置)，另一种是PU内己有程序配置

(1) 初次下载(CPU内无配置)，此时CFU的以太网地址为出厂默认设值：默认IP地址的格式为085.016xy，xx.yy，xx.yy为MAC地址的最后两组数据转化成十进制。MAC地址可以直接在CPU或者以太网模件上看到，如MAC地址为00 80 F4 01 12 20。则转化后得到默认1P地址为085.016.018.032

（3）将调试电脑的IP地址设置成与上述地址同一网段(即前三段一致）联机设置。点击菜单栏里的“PLC（P）”某单，选择“设置地址(A)，”出如下对话框

正常时应如上图圈1所示，编程器为PLC模式，如若非PLC模式而是仿真器模式，则需在上图圈3中切换一下即可(此步操作后需在“生成(B)”某单下选择“重新生成所有项目(R)”将程序重新生成一下)，在PLC模式下时点击圈2所示的下拉菜单，选择介质为“ TCPIP“圈4中的地址(A)填写为U内部的IP地址，最后点击上图最右边的确定按钮即可。

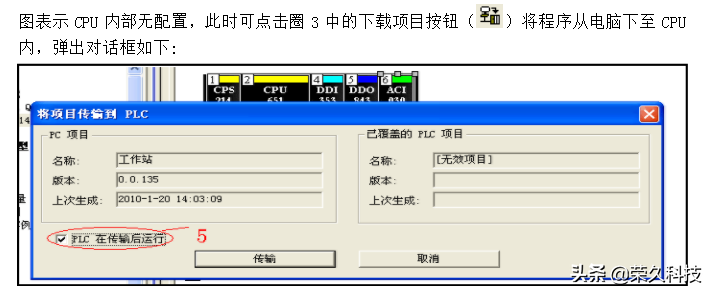

二. 联机下载：按上述步骤设置好通讯参数后，如下图（仿真模式下截图）

注意将上图圈5里面的复选框勾上，点“传输”开始下载程序，下载完成后在弹出的对话框里点“确定”启动PLC程序，此时显示如下图：

以上，欢迎动动手分享及收藏！

PLC高手必备技能，施耐德PLC与变频器的CANopen通讯程序编写

在前文 PLC高级应用技术，PLC与变频器的CANopen总线通讯控制之线路介绍，PLC高级应用，PLC与变频器总线（CANopen）通讯之硬件组态篇中分别向大家介绍了PLC和变频器的CANopen通讯的线路知识和硬件组态，当我们完成了上述两项任务之后，就进入了正题，通讯程序的编写，今天就给大家如何写程序。接上两篇，仍然以施耐德CODESYS平台的PLC编程软件Somachine 为例讲解。变频器采用施耐德ATV71。

当我们把硬件组态程序下载到PLC中之后，PLC会主动寻找从站，建立通讯连接，如果线路没有问题，从站的参数设置正确，PLC与从站之间的总线通讯会自动完成，PLC会给出通讯正常的信号，一般是个布尔量。施耐德CODESYS平台的PLC处理起来比较麻烦，需要利用几个功能块把它读出来，在这里不再展开讨论。一般我们都把这个状态做在触摸屏上，作为监控。但是，如果我们只是想看到这个状态，不做在触摸屏上，是可以在编程软件中直接看到的。

图一

如 图一所示，这软件中的硬件树，注意看红色的三角形，表示通讯是失败的，因为小编只是打开了仿真功能，并没有连接实际的从站。如果这个三角形是绿色的，就表示通讯正常了。在施耐德的Somachine软件中，所有的硬件组态都是采用此种形式来告诉编程开发人员，硬件是否正常。

小编曾经说过，欧美系PLC和日韩系PLC是不同的，欧美系PLC注重功能块的概念，不存在所谓的指令，因此，对于从站的读取和写入，都是通过功能块来完成的。由于是同一品牌的通讯，官方都已经开发好了专门的功能块，也就是符合PLCopen标准的功能块，我们直接调用接可以了。

1 变频器使能

对于变频器的使能采用 MC_POWER_ATV 功能块。其中前面的MC_POWER是标准的PLCopen功能块，后面的ATV是施耐德官方在开发此功能块时加上的后缀，用来区分不同的从站，ATV是施耐德变频器的型号代码。同样，不同系列的变频器和伺服驱动器时通过后缀来区分的。

图二

如图二所示，这是对两个从站的使能操作，注意看红色圆圈部分，这是对不同从站的区分，功能块中输入引脚Axis表示我们要操作的从站轴号，在欧美系PLC中，几乎我们能操作的对象都是可以定义成变量的，同样，对于总线通讯的不同从站，也是按不同变量处理。因此，此处我们要填写我们在硬件组态中定义的轴名称。

当变量A 和变量B 分别为高电平时，就会对变频器进行使能操作。 输出引脚STATUS 和 ERROR是表示使能状态的，同样，我们也可以引入变量对此进行处理。

2 速度控制

变频器主要就是进行速度控制的，同样，它也是有相对应的功能块来完成的。

图三

如图三所示，通过MC_MOVEVELOCITY_ATV 来进行速度控制，大家可以看到，它是可以和使能模块共享轴号这个输入引脚的，这就是使用CFC编程语言的好处。当变量E_Fan为TRUE的时候，变频器就会以变量Vel_Fan定义的速度运行。

3 变频器的停止

变频器的停止和我们使用硬接线的停止是不同的，必须使用专门的功能块

图四

如图四所示，变频器需要使用MC_STOP_ATV 功能块来停止，当变量S_Fan为TRUE的时候，变频器就会停止。

以上，就是通过总线对变频器进行控制时基本的程序的编写，大家可以看到，采用CFC语言编写是非常便捷的，当然，日系PLC采用梯形图就可能不会使用此模式了，但可移植性大大降低。当然，控制变频器不止这三个功能块，还有很多，大家如果使用施耐德PLC可以参考相关手册，如果使用的是欧美系PLC，其套路是差不多的。
