「西门子1200PLC教程」7CPU的扩展能力

本文转自电气工程师必备的公众号“电气工程师助手”

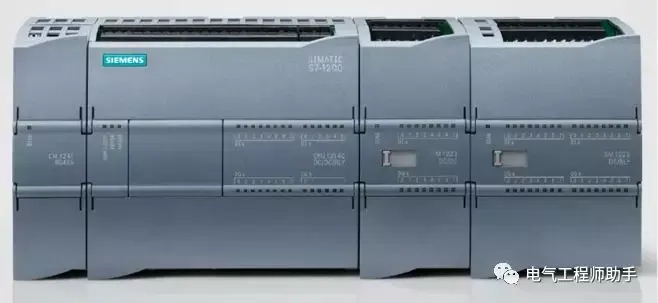

S7-1200提供了各种信号模块和信号板，用于扩展CPU的能力

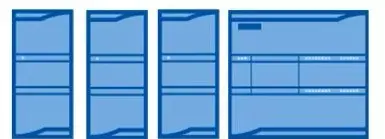

还可以安装附加的通信模块，以支持其他的通讯协议

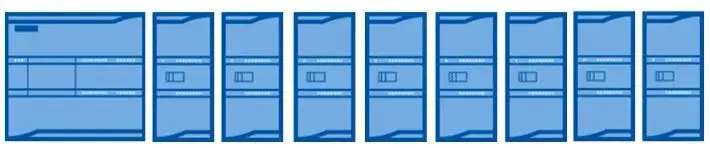

S7-1200可以扩展最多八个IO模块（SM）

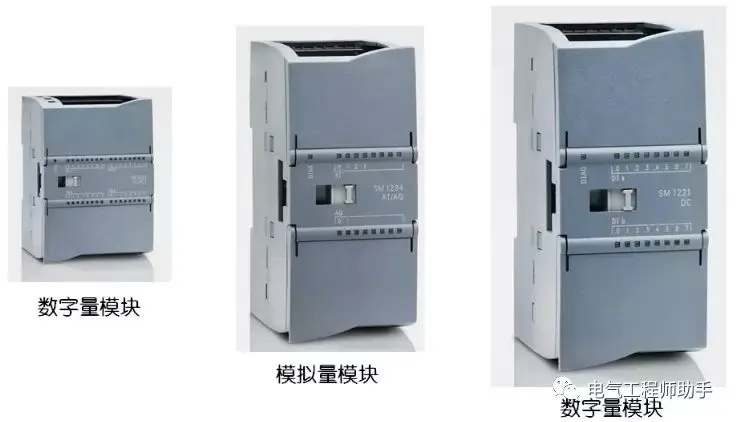

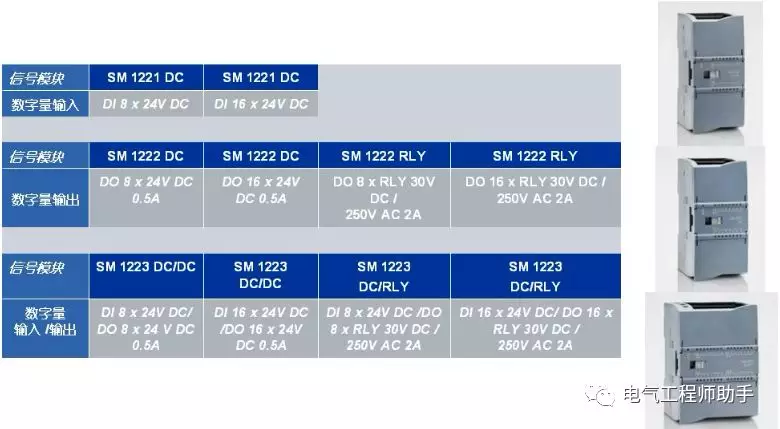

数字量模块：

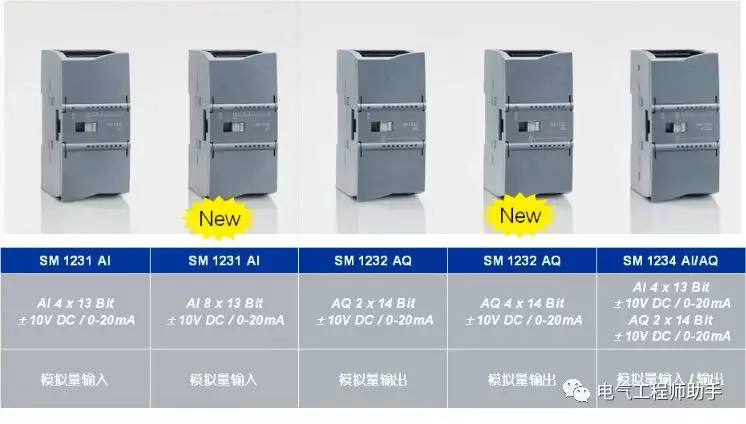

模拟量模块：

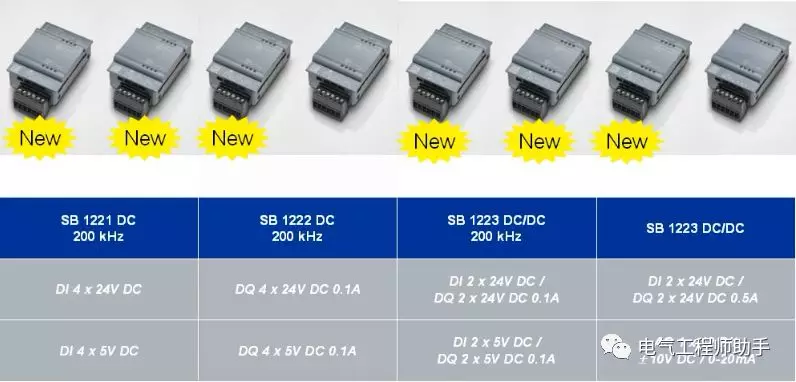

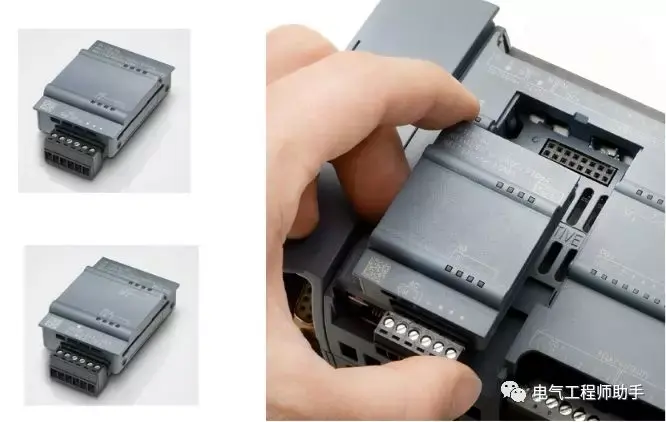

信号板：

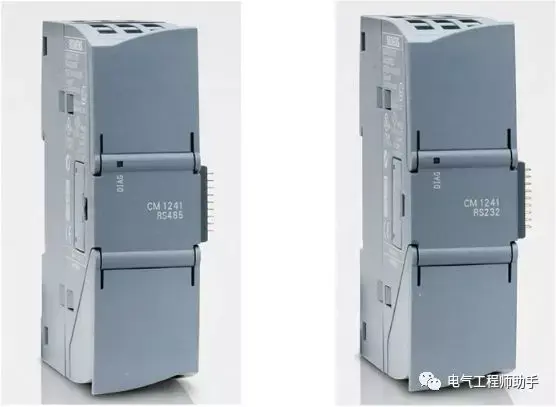

S7-1200最多可扩展3个通信模块（CM）

The End.

往期文章：

【西门子1200PLC教程】5.S7-1200与S7-300的比较

【西门子1200PLC教程】4.S7-1200与S7-200的比较

【西门子1200PLC教程】3.模块的安装

【西门子1200PLC教程】2.CPU家族及模块

【西门子1200PLC教程 】1.功能与特点

【笔记】信捷plc应用，指令篇

【笔记】信捷plc应用，编程前奏篇

【笔记】信捷plc应用，硬件篇

【笔记】三菱FX5U PLC基于ModbusTCP协议与视觉通讯

【C#自习室】1.4 程序中的输入与输出

【C#自习室】1.3控制台、WebForm程序的编写

【C#自习室】1.2 快速入门——对象三要素(下)

【C#自习室】1.2 快速入门——对象三要素(上)

【C#自习室】1.1 快速入门，编写一个触发按钮及弹出窗口

【笔记】网线制作图文详解

【笔记】两台PLC进行无线通讯

【笔记】西门子S7-200Smart与读卡器、温湿度传感器、扫码枪等设备通讯

【笔记】多台西门子S7-200 Smart通过以太网实现通信

【笔记】ABB机器人零基础编程步骤详解

【机器人篇】ABB、库卡、安川、发那科等工业机器人资源汇总

【电工基础篇】电工电子技术、常用仪器、维修等资源汇总

【触摸屏篇】Proface、威纶、三菱、松下、组态王等资源汇总

【PLC篇】西门子、三菱、松下、欧姆龙等品牌的软件、视频、资料下载

【相关软件篇】485参数配置软件、USB转485模块驱动程序等资源下载

打造成为电气工程师必备的公众号。长期分享自动化电气工程师的必备干货，内容涉电工基础、电气制图、电气选型，以及各种型号的PLC、触摸屏、伺服驱动、步进驱动、变频器、机器人、视觉、上位机、软件等。更多内容请微信搜索“电气工程师助手”

信捷PLC做MODBUS远程从站的方法

一、PLC准备：

PLC连接电源（注意电源是24VDC还是220VAC），将编程电缆插上PLC的COM1口，另一端连电脑的COM口（或是USB-232线），PLC的485串口(COM2口A/B端子）连接到远程DTU的485A和485B接线端子。

二、PLC的 modbus远程从站创建

打开《XC系列编程工具》编程软件，点击右上角的“文件”选择“创建新工程”。在弹出的窗口中选择匹配的PLC型号，这里我选择的是“XC3-24”。进入软件后在左侧功能框中单击“PLC串口”弹出“PLC1-串口 设置”对话框如下。选择“串口2” Modbus站号默认为1，将串口改为9600/8/1/无。

完成上面的操作其实信捷PLC的modbus从站功能就已经创建好了，就是这么简单哦，为国产PLC点赞。现在我们执行“写入PLC”操作，将配置写入到所连的PLC。

这里需要说明的是，信捷PLC已经集成Modbus协议集，支持Modbus协议通讯主、从机模式，并将其内部的寄存器和Modbus寄存器做了对应，这里我们使用的是其从站模式。可编程控制器内部元件编号与对应的Modbus地址编号如下表示：

注意：PLC程序下载后一定要重启，配置才会生效。

备注：表（一）对应Modbus寄存器的“线圈”;

表（二）对应Modbus寄存器的“保持寄存器”

1、读线圈使用功能码“01”；

2、写单个线圈使用功能码“05”；

3、读保持寄存器使用功能码“03”；

4、写单个保持寄存器使用功能码“06”；

5、写多个寄存器使用功能码“16”。
