PLC编程，程序里出现双线圈会怎样？实例演示运行结果

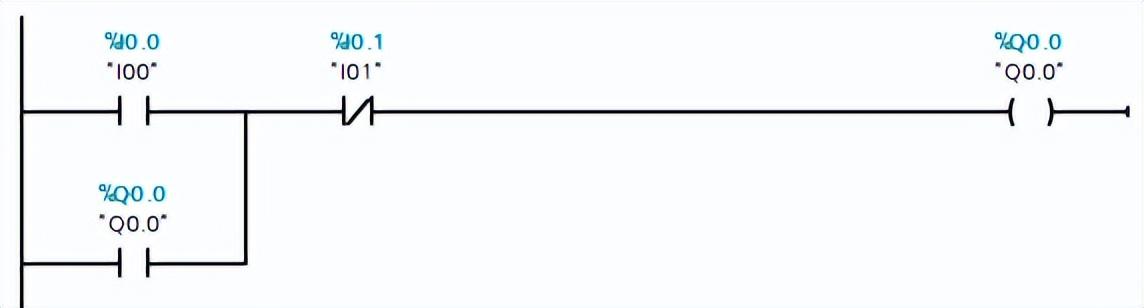

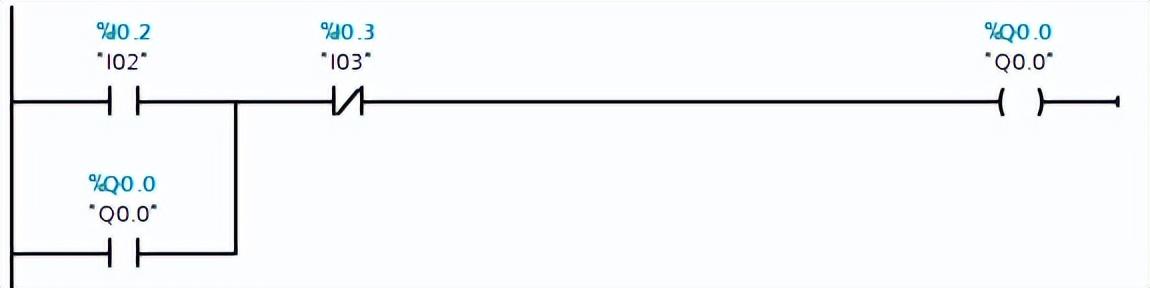

·有PLC的朋友发信息问我PLC的时候，经常听说程序里边不能出现双线圈。什么是双线圈？出现双线圈会怎么样？比如有这样一段程序，比如q零点零的括号，那就是一个线圈，不能出现双线圈。比如这里出现一个q，零点零一个线圈，下面又出现一个q，零点零的线圈，那就是双线圈。

为了演示下面再加一个也就是多个线圈。当然只有两个道理，这个道理也一样。就来试验一下，程序执行的时候会出现什么样的后果。按照电工的思维，这个程序也就是说i零点一接通的时候，q零点零会输出，i零点二接通的时候，q零点零也会输出，i零点三接通的时候，q零点零也会输出。理解会是这样，但实际运行的时候会不会出现这样一个结果。

·而看prc是实物，它里边程序就是这样一个程序编写的这样一个程序，下载了禁区。看这个按钮，黄色按钮接的是按零点一，绿色按钮接的是按零点二，红色按钮接的是按零点三，也就是按哪个按钮，哪个程序里边哪个点就会接通。按下i零点一，q零点零会不会输出？看这里，i零点一有输入，但是q零点零并没有输出，接收器是没有吸合，在q零点零上接了个接收器。

·再按这个按零点二，看有输入但是没有输出。就是按这两个按钮，q零点零并没有输出。按这个二零点三试试，q零点零输出接触器吸合，松开以后不输出。也就是这样给它变成，最后一个是按下去以后q零点零会输出，上面两个就不输出是吧？这是什么原理？

这个其实和prc的工作原理说其实有关。也就是要学prc编程的，必须要知道说prc是什么样的工作原理。

·比如说prc在课程当中讲了，直接程序的时候分为三个阶段，第一个阶段叫输入采样阶段。当prc进入运行模式以后，首先就进入输入采样阶段。进入输入采样阶段以后，prc会扫描硬件这些端子上，也就是爱零点零，爱零点一，零点二，零点三这些所有的端子上，这些状态。也就说当按下按钮，比如爱零点一这个按钮按下去了，当然爱零点一这里就有了输入。

·有输入的话，这个状态就是一，没有输入的话没有按按钮，没有输入这个状态就是零，它会将i零点零到i是零点七包，然后i.0到i1.3将所有的这些是1还是0的都存入到一个叫输入影像存储区的地方，也就是一个存主页的这个存储存储进去以后，进入下一个阶段开始执行程序。

执行程序的时候是从左到右，从上往下的是这样执行的。比如说一开始扫描i.0一扫描i0.1。那么比如说i0.1这个按钮是按下的按钮，那么这里就从输入影像存储区里边调取状态是一，接通以后qq.0那他就是一，那这个时候q0.0上面接的线并不会输出，会将这个一写到输出影像存储区当中。

那等到执行完程序到第三个阶段以后，再一输出，那到这里以后他是一，他写到输出影像存储区当中。那往下直行到这里以后，发现这里是没有接通，他是零，是零这里没有接通。q0.0那他又是零了，把0又写进去了写进去，以后也就说原来是一又写成零了。

那再往下直行，直行到这里发现这个也没有接通，那这里是零没有接通，那他还是零又给他把零写进去了。所以直行到这里直行完了以后，那输出影像存储区当中q0.0是什么的，结果就是个零是零，到第三个阶段刷新输出，会将输出影像存储区当中q0.0这个结果送到说这个q0.0端子上，这个q0.0的他是零，那他就没有输出。

那如果按下的是0.3按钮，那这个接通，那上面说怎么看？比如扫描到这里以后说这里没接通，说这里是零扫描这里说没接通，他也是零，但是扫描到这里以后他这里是一，这里是一把一写到输出影像存储区当中以后，那进入第三个阶段刷新阶段到刷新阶段的时候，输出是吧，那他是一把他送到q0.0，这个q0.0就输出，咱们看按下去以后他就输出是吧，所以说这个prt执行程序的时候是一行一行往下执行的，从左到右，是不是从上到下一行一行执行的？

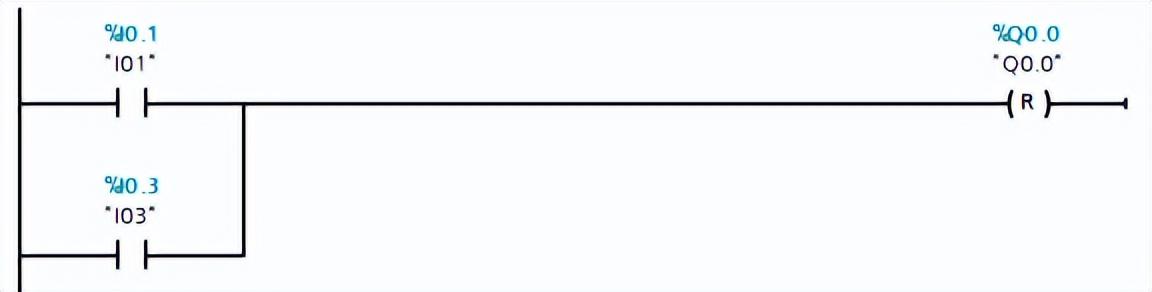

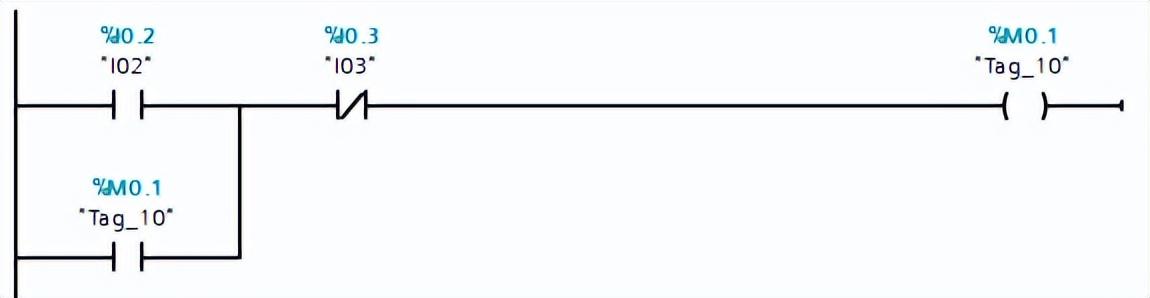

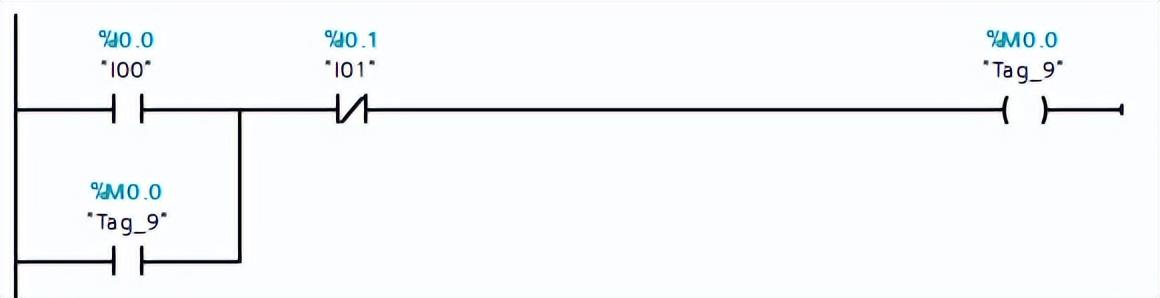

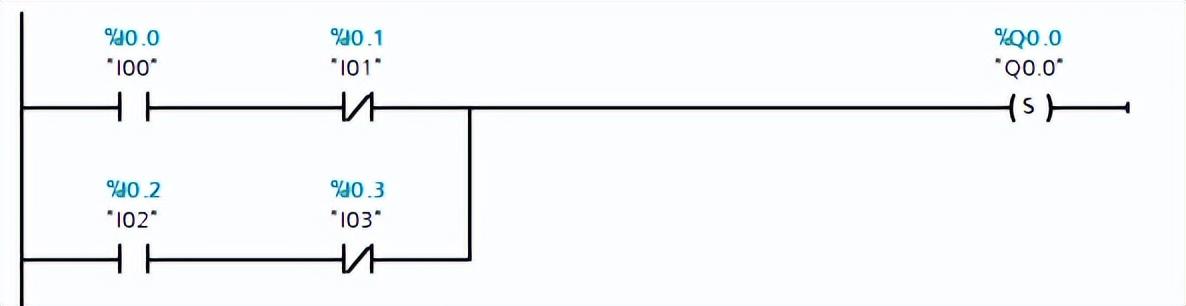

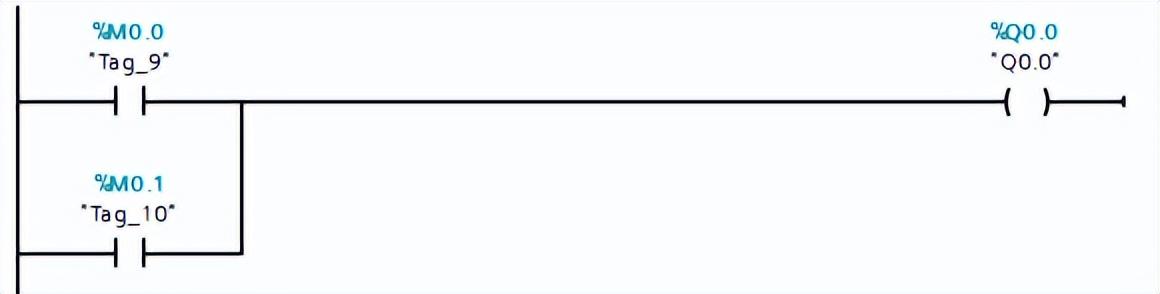

所以说这个看上去作为人工的思维想象不可思议，实际prd就是这样执行的。所以说要学 prc编程的要把prc工作过程要掌握，要不然编写的程序可能就不符合要求。比如说像这样出现双线圈以后，那这个程序就没办法执行。当然了这个是西门子s七杠200 smart prt入门的课程，来学习我制作这套手把手带你零技术 prt入门的课程，讲的就是：西门子PLC编程程序里出现双线圈会怎样？实例演示运行结果。
