从零开始学PLC之程序设计实例搅拌机控制

大家好我是达达老师，今天继续讲解实例，搅拌控制系统程序设计，之前讲过使用的数字量，今天我们用模拟量来进行讲解，有不明白的欢迎评论留言，达达老师会耐心解答。

搅拌控制系统程序设计——使用模拟量。

控制要求如下：

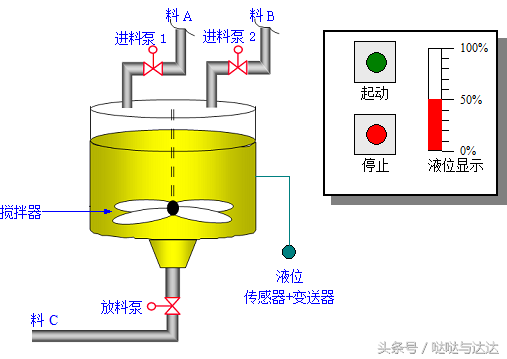

此搅拌控制系统，由一个模拟量液位传感器-变送器来检测液位的高低，并进行液位显示。现要求对A、B两种液体原料按等比例混合，请编写控制程序，控制要求如下：按起动按钮后系统自动运行，首先打开进料泵1，开始加入液料A→当液位达到50%后，则关闭进料泵1，打开进料泵2，开始加入液料B→当液位达到100%后，则关闭进料泵2，起动搅拌器→搅拌10s后，关闭搅拌器，开启放料泵→当液料放空后，延时5s后关闭放料泵。按停止按钮，系统应立即停止运行。

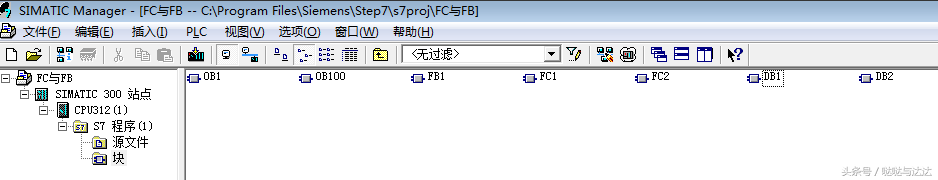

1.创建S7项目

使用菜单【File】→【“New Project”Wizard】创建搅拌控制系统的S7项目，并命名为“FC与FB”。

2.硬件配置

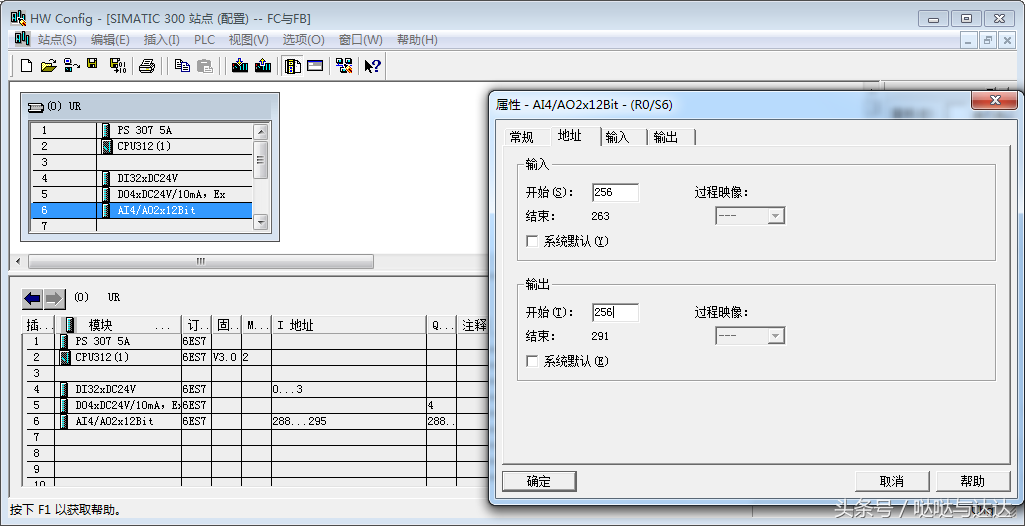

在“FC与FB”项目内打开“SIMATIC 300 Station”文件夹，打开硬件配置窗口，并按图下完成硬件配置。

配置好后，将模拟量地址修改为256。

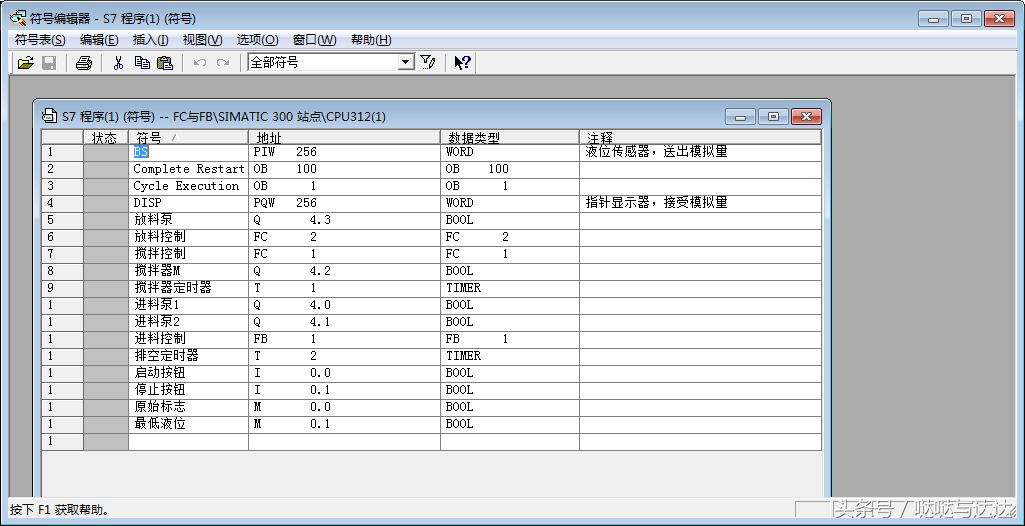

3.编辑符号表

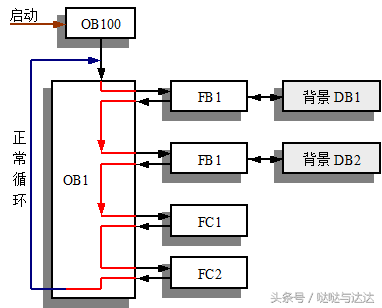

4.规划程序结构

OB1为主循环组织块；OB100为启动组织块；FC1实现搅拌控制；FC2实现放料控制；FB1通过调用DB1和DB2实现液料A和液料B的进料控制；DB1和DB2为液料A和液料B进料控制的背景数据块，在调用FB1时为FB1提供实际参数，并保存过程结果。

5.创建无参功能（FC1、FC2）

FC1

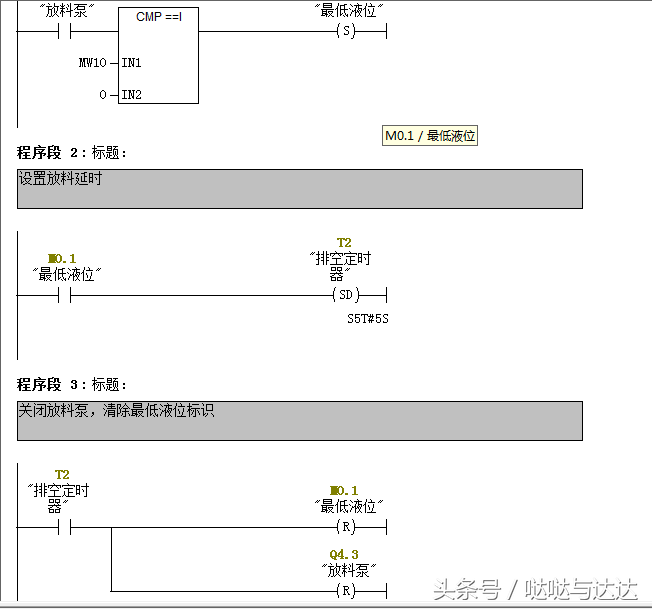

FC2

6.创建无静态参数的功能块（FB1 ）

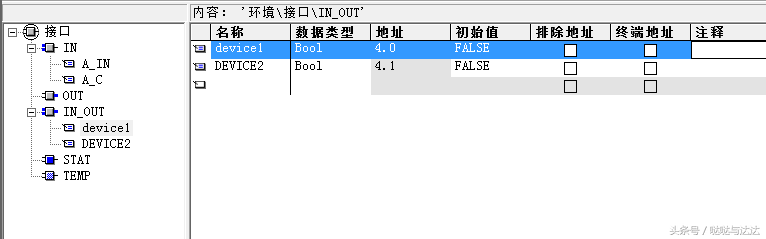

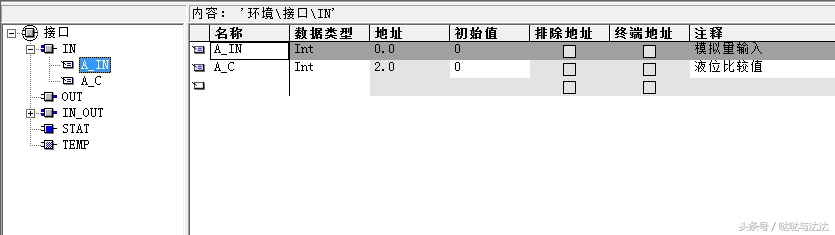

定义FB1的局部变量声明表

编写FB1控制程序

7.建立背景数据块（DB1、DB2）

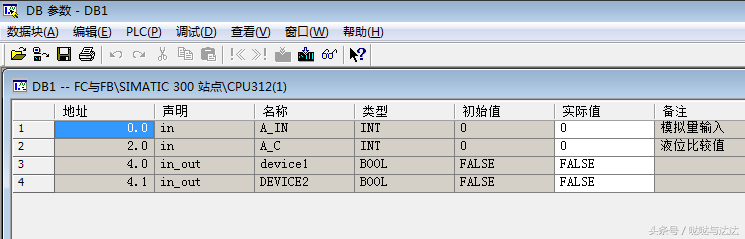

在“FC与FB”项目内选择“Blocks”文件夹，执行菜单命令【Insert】→【S7 Block】→【Data Block】，创建与FB1相关联的背景数据块DB1和DB2。STEP 7自动为DB1和DB2构建了与FB1完全相同的数据结构，如下图所示。

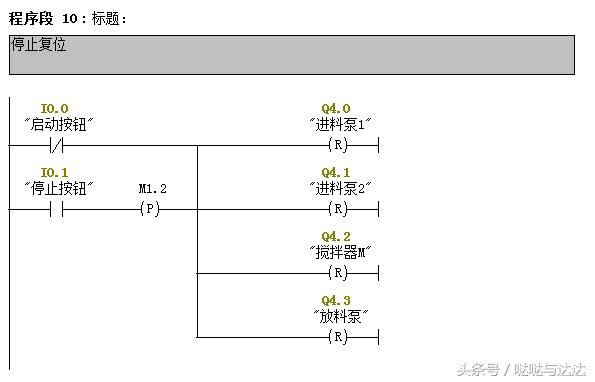

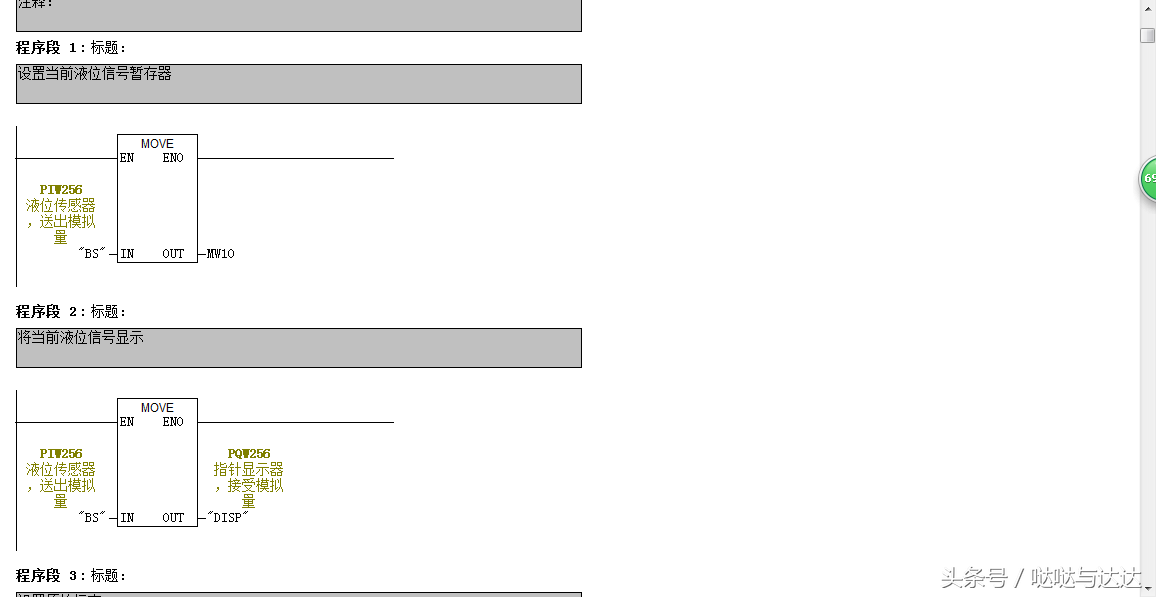

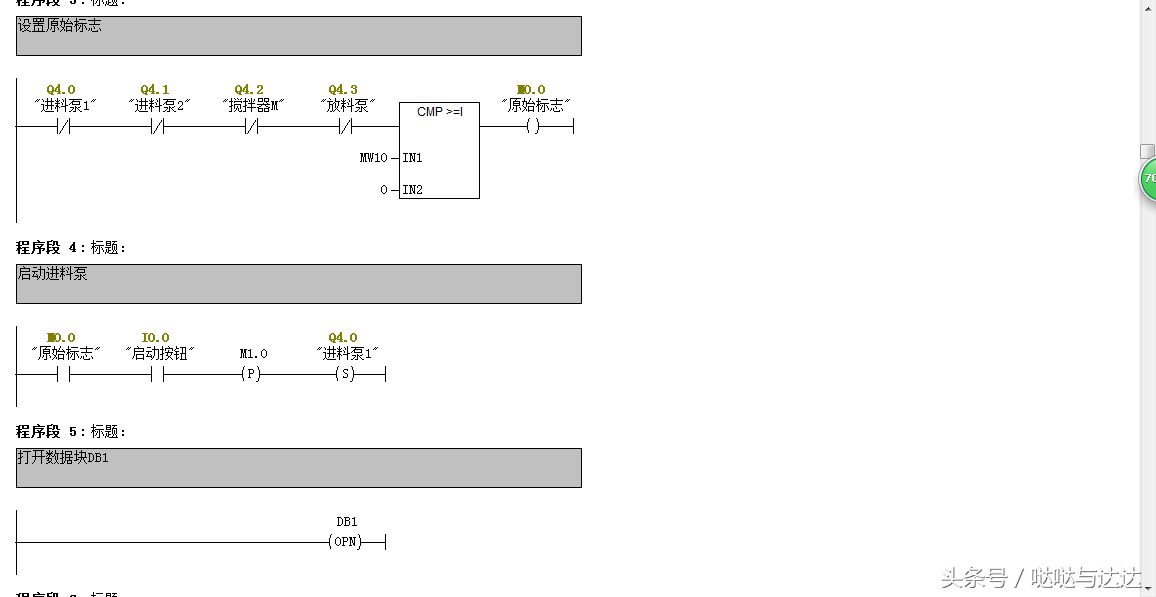

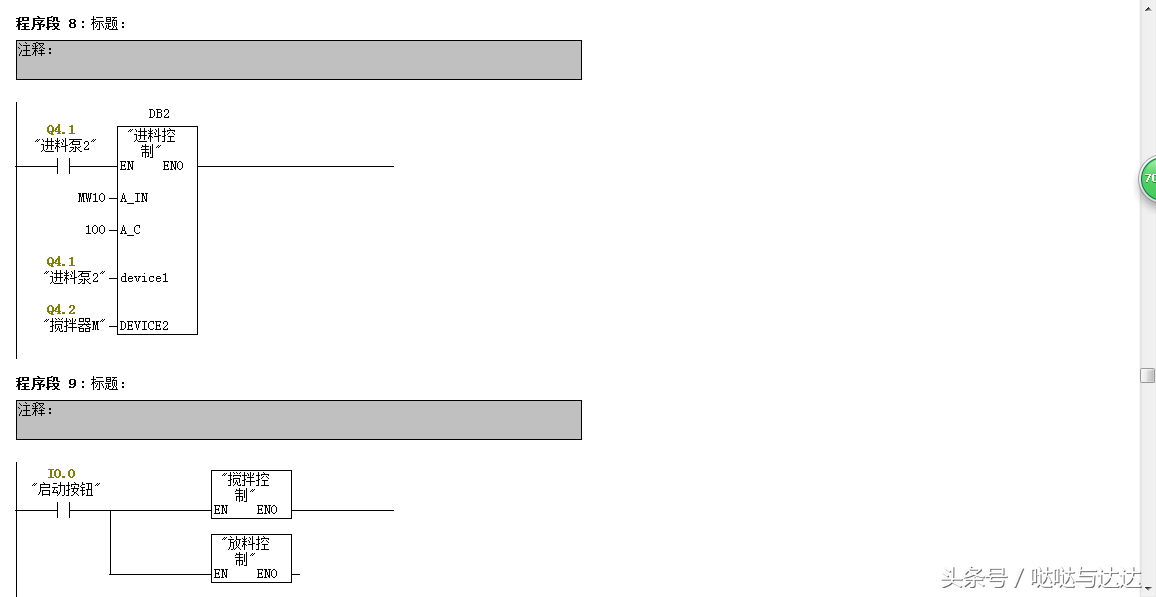

8.编写控制程序，在OB1中调用FC1、FC2和FB1

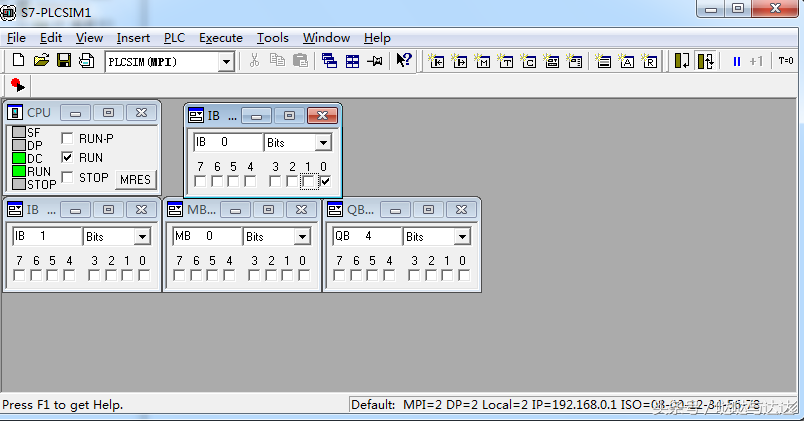

至此八个步骤，程序编写完毕，编译保存，将程序下载仿真即可

以上是今天的实例讲解，明天继续，关注达达老师，每天进步一点点

常见PLC程序实例详细分析，看完就懂（附图）

十字路口的交通指挥信号灯布置：

一、控制要求

（1）信号灯系统由一个启动开关控制，当启动开关接通时，该信号灯系统开始工作，当启动开关关断时，所有信号灯都熄灭。

（2）南北绿灯和东西绿灯不能同时亮。如果同时亮应关闭信号灯系统，并立刻报警。

（3）南北红灯亮维持 25s。在南北红灯亮的同时东西绿灯也亮，并维持 20s。到 20s 时，东西绿灯闪亮，闪亮 3s 后熄灭，此时，东西黄灯亮，并维持 2s。到 2s 时，东西黄灯熄灭，东西红灯亮。同时，南北红灯熄灭，南北绿灯亮。

（4）东西红灯亮维持 30s。南北绿灯亮维持 25s，然后闪亮 3s 后熄灭。同时南北黄灯亮，维持 2s 后熄灭，这时南北红灯亮，东西绿灯亮。

（5）以上南北、东西信号灯周而复始地交替工作状态，指挥着十字路口的交通，其时序如下所示。

二、PLC 接线

三、定义符号地址

四、梯形图程序

三层楼电梯控制

电梯的上升、下降由一台电动机控制；正转时电梯上升、反转时电梯下降。各层设一个呼叫开关（SB1、SB2、SB3）、一个呼叫指示灯（H1、H2、H3）、一个到位行程开关（ST1、ST2、ST3）。

一、控制要求：

（1）各层的呼叫开关为按钮式开关，SB1、SB2 及 SB3 均为瞬间接通有效

（即瞬间接通的即放开仍有效）。

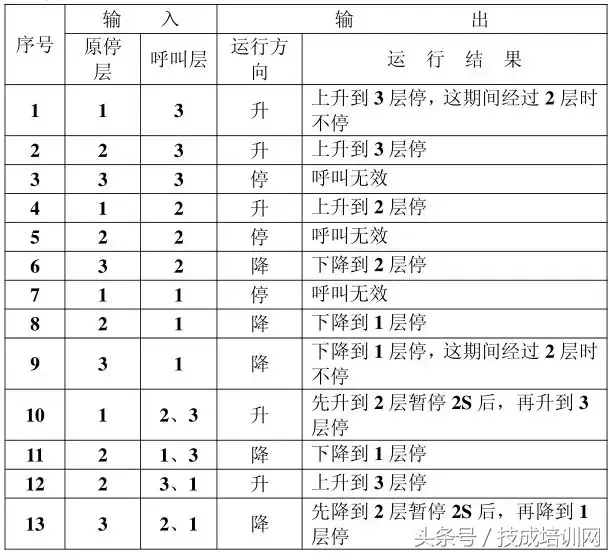

（2）电梯箱体上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向呼叫均无效，简称为不可逆响应。具体动作要求，如下表。

（3）各楼层间有效运行时间应小于 10S，否则认为有故障、自动令电动机停转。

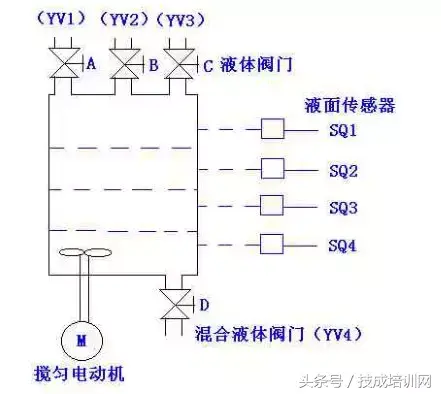

多种液体自动混合装置的 PLC 控制如图所示为三种液体混合装置，SQ1、SQ2、SQ3 和 SQ4 为液面传感器，液面淹没时接通，液体 A、B、C 与混合液阀由电磁阀 YV1、YV2、YV3、 YV4 控制，M 为搅匀电动机，其控制要求如下：

1.初始状态

装置投入运行时,液体 A、B、C 阀门关闭，混合液阀门打开 20s 将容器放空后关闭。

2.起动操作

按下启动按钮 SB1,装置开始按下列给定规律运转：

①液体 A 阀门打开，液体 A 流入容器。当液面达到 SQ3 时，SQ3 按通，关闭液体 A 阀门，打开液体 B 阀门。

②当液面达到 SQ2 时，关闭液体 B 阀门，打开液体 C 阀门。

③当液面达到 SQ1 时，关闭液体 C 阀门，搅匀电动机开始搅拌。

④搅匀电动机工作 1min 后停止搅动，混合液体阀门打开，开始放出混合液体。

⑤当液面下降到 SQ4 时，SQ4 由接通变断开，再过 20s 后，容器放空，混合液阀门关闭，开始下一周期。

3.停止操作

按下停止按钮 SB2 后，要将当前的混合操作处理完毕后，才停止操作（停在初始状态）

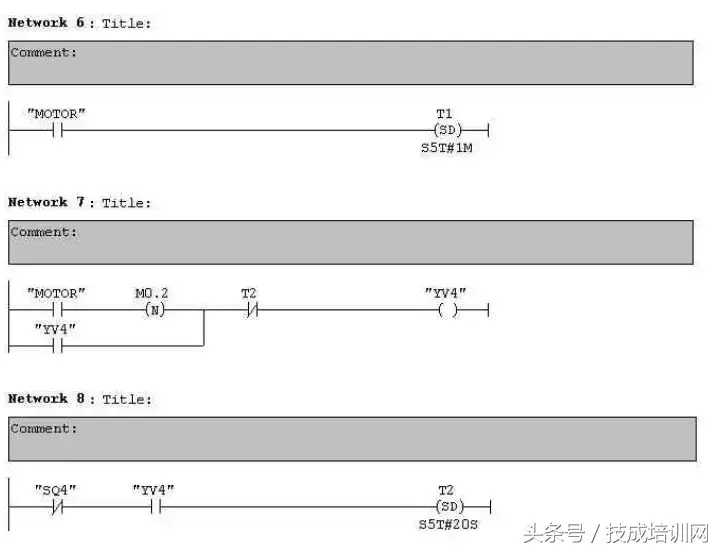

参考程序：

霓虹灯广告屏控制器的设计

用 PLC 对霓虹灯广告屏实现控制，其具体要求如下：

该广告屏中间 8 个灯管亮灭的时序为第 1 根亮→第 2 根亮→第 3 根亮→…→第 8 根亮，时间间隔为 1s，全亮后，显示 10s，再反过来从 8→7→…→1 顺序熄灭。全灭后，停亮 2s，再从第 8 根灯管开始亮起，顺序点亮 7→6→…→1，时间间隔为 1s，显示 20s，再从→2→…→8 顺序熄灭。全熄灭后，停亮 2s，再从头开始运行，周而复始。

参考梯形图程序：

设计程序，使两个气缸顺序动作，其顺序为:A1B1B0A0。

（一）气控回路

(二)位移-步骤图

（三）I 型障碍信号分析

（四）PLC 接线

（五）定义符号地址

（六）梯形图程序

自动售货机的 PLC 控制

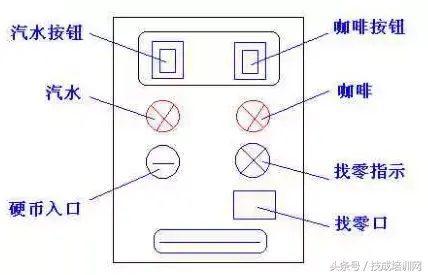

如下图所示的自动售货机示意图，其工作要求如下：

1.此售货机可投入 1 元、5 元或 10 元硬币。

2.当投入的硬币总值超过 12 元时，汽水按钮指示灯亮；当投入的硬

币总值超过 15 元时，汽水及咖啡按钮指示灯都亮。 3.当汽水按钮灯亮时，按汽水按钮，则汽水排出 7s 后自动停止，这段时间内，汽水指示灯闪动。 4.当咖啡按钮灯亮时，按咖啡按钮，则咖啡排出 7s 后自动停止，这段时间内，咖啡指示灯闪动。 5.若投入硬币总值超过按钮所需的钱数(汽水 12 元，咖啡 15 元)时,找钱指示灯亮,表示找钱动作,并退出多余的钱。

参考答案：
