PLC编程100例之延时OnOff 程序

【控制要求】

Ÿ 开关由 Off→On 动作时，5 秒后指示灯才被点亮；开关由 On→Off 动作时，3 秒后指示灯才熄灭。

【元件说明】

【控制程序】

【程序说明】

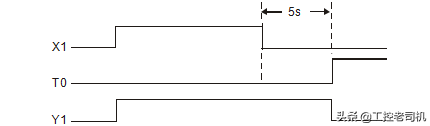

Ÿ 当 X1=On 时，T0 定时器开始执行计时，当 T0 计时到达预设值 5 秒时，T0=On，其常开接点导通；而 T1 定时器不计时，其常闭接点始终为导通状态。开关由 Off→On 动作 5 秒后，T0 的常开接点导通，T1 的常闭接点也导通，Y1=On 并自保，指示灯被点亮。

Ÿ 当 X1=Off 时，T 1 定时器开始执行计时，当 T1 计时到达预设值 3 秒时开，T1=On，其常闭接点闭合。而 T0 定时器不计时，其常开接点始终为关断状态。开关由 On→Off 动作 3 秒后， T0 的常开接点关断，T1 的常闭接点也关断，Y1=Off，指示灯熄灭。

PLC编程100例之延时Off 程序

【控制要求】

Ÿ 开关拨到 On 状态时，灯立即被点亮，拨到 Off 状态时，5 秒过后，指示灯才熄灭。

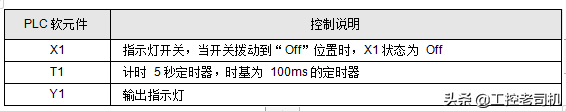

【元件说明】

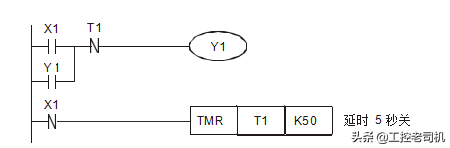

【控制程序】

【程序说明】

Ÿ 开关拨动到 On 位置时，X1=On，X1 的常闭接点关断， TMR 指令不被执行，定时器 T1 线圈为失电状态，T1 的常闭接点闭合，因 X1 常开接点接通，T1 的常闭接点接通，所以 Y1=On 并自保，指示灯被点亮。Ÿ 开关拨动到 On 位置时，X1=Off，X1 的常闭接点导通使 TMR 指令执行， 在未到达定时器预设时间时，T1 的常闭接点仍为导通状态，所以 Y1 通过自保回路仍保持亮的状态。Ÿ 当定时器到达 5 秒的预设值时，T1 线圈得电，T1 常闭接点断开，因 T1 的常闭接点断开，所以 Y1=Off，指示灯熄灭。Ÿ 利用 API 65 STMR 指令也可实现延时 Off 功能。
