PLC编程故障报警程序处理

报警程序是一个PLC自动控制程序的必要组成部分。其用于在PLC自动控制程序运行的过程中，检测设备运行的异常，并将其输出警示。以提示操作人员。

使用PLC进行一个设备的动作流程处理时，一般都是有一系列的单步动作组合而成。那么在进行PLC程序的报警程序的编写的过程中，每一步都单独编写异常处理程序，这会显得非常的繁麻烦。在这种情况下，就可以使用信号报警置位指令来实现自动流程中每一步的报警处理。这样可极大的简化程序。这里就对信号报警处理的指令使用方法分享如下：

信号报警器置位指令的用法

对信号报警器用的状态(S900～S999)进行置位用的指令。

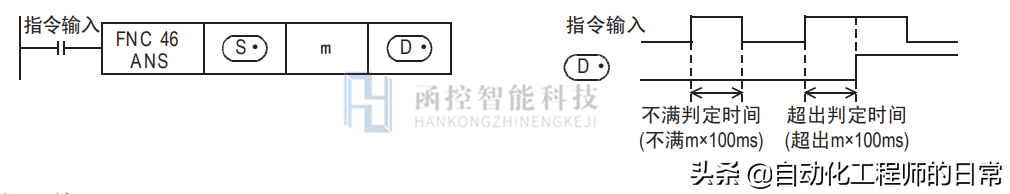

信号报警置位指令输入超出判定时间[m×100ms，定时器S ]以上持续为ON时，设置D输出 。 指令输入在不满判定时间[m×100ms]就已OFF的情况下，复位判定用定时器S的当前值，不设置 D。 此外，指令输入OFF后，判定用定时器复位。

S：判断时间的计时定时器编号

m：判断时间的数据[m=1～32,767(100ms单位)]

D：设置的信号报警器软元件

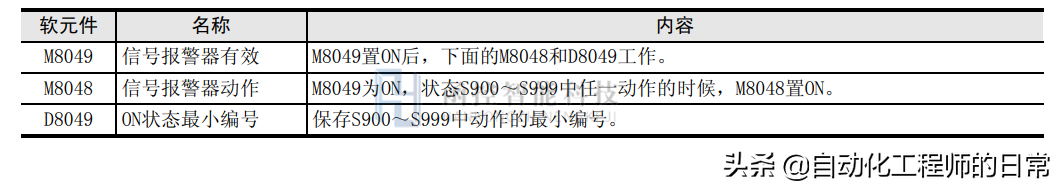

其中，信号动作时，对应的特殊继电器的信号状态如下表所示：

在进行报警处理时，可以通过M8048输出总的故障信号；通过D8049查询最小报警编号 。这个非常有用，使用亦非常方便。

信号报警器复位指令的用法

对信号报警器(S900～S999)中已经置ON的小编号进行复位。

如有多个状态动作时，复位编号最小的一个状态。 再次使指令输入为ON后，在动作的信号报警器用状态(S900～S999)中，下一个最小的编号被复位。即若要进行故障一键复位，那么还应该需要按照以上的规则对故障信号进行逐个复位操作。

使用程序举例

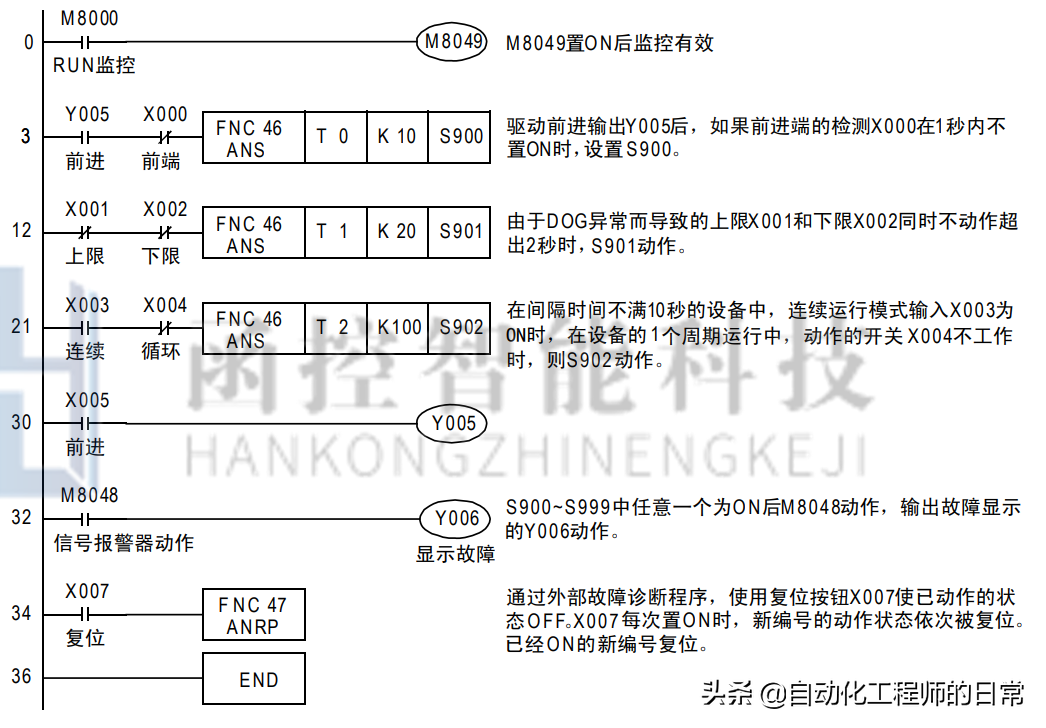

以下为异常处理程序示例：

从上面的程序可以看到，这里对每一个动作步的状态进行检测，当动作步出现异常（动作超时），就在S区输出对应的状态。并通过M8048将总的异常状态输出到外部输出IO，从而控制报警灯给出提示。若需要查看报警的动作步位置，则通过查看D4049可以查询到当前最小的一个报警动作步。

（转载请注明来源函控自动化工程师头条号）

PLC进入停止模式，怎么让它自动报警，老电工讲解编程和

有个朋友问了一个问题，他们单位有一个PLC所控制自动排水的系统，用的是西门子S7-200 smart PLC。不知道什么原因，PLC有时候就自动切换成了停止模式，切换成停止模式以后就不能够控制自动排水了。这个时候操作工如果没有及时发现，车子里面水满了就溢出来了。

有没有什么办法？如果PLC进入停止模式以后给一个报警、提示，带了西门子 smart PLC其实就是有这个功能。比如在PLC点上或者某个点，比如像这款PLC是不是Q.0到Q.7？再挑一个点，比如从用Q.7点位接一个报警仪，比如这里接一个指示灯。

比如在Q.7点位上接一个指示灯，比如也就是倒数第三个端子上接一个指示灯。这里接个指灯当然要取一个供电的电源，比如在E2和端子上接供电电源，把供电电源接到电源的和火线L。把指示灯后边这根线接到零线，让它形成一个回路。

通过PLC在经过Q.7点位接到指示灯的另一个接线柱回到零线。这个线接好以后，也就是希望当PLC进入停止模式以后希望指示灯点亮，但是实际工作当中把它换成一个报警仪。

下面去编程软件当中，系统快了一遍设置一下。打开西门子S7-200 smart PLC的编程软件，怎么设置就让Q.7在PLC状态？在PLC进入停止模式的时候输出，其实这个在课程当中讲过，在系统快里边打开系统快窗口，这里就有设置的方法，数字量输出和选项。

这里有Q.0.X，也就是代表后边是Q.0到Q.7，因为这个是SR20，所以只有八个输出点，也就是这个是Q.0，一直到Q.7。也就是勾选Q.7，也就是下面这个描述，只要CPU处于stop模式，选中的输出的就会为ON，也就是它就会输出，也就是这个。

选Q.7也就是可有0.7的就会输出，只要在stop模式，点击确定。但这里需要注意一个问题，可能没有用过这个功能的朋友以为只要这样选择以后进入运行，停止模式以后为on，进入运行模式以后就变成off了。其实不是，只要这样设置，下载到prc当中以后，其实在停止模式下是on，切换为运行模式以后还是on。

所以希望在运行模式下会off，也就是灯的不亮，在停止模式和灯亮。所以在程序当中还要编一条程序，也就是可以利用s这里输入一个比如sm零点一，也就是第一个扫描周期触点接通，然后利用复位指令给q零点七，也就是接的复位，下面填一也就是给一个位进行复位。

当prc只要一切换成运行模式以后就复一下位，q零点七就不输出了，只要切换到停止模式以后就输出。下载到prc内部，观察一下，看一下plc灯是否点亮，看一下实物。目前prc在四top模式，就是在停止模式，指示灯已经点亮了，但是刚才接错线了，这根火线不应该接在一l，接在二l这里，已经改了过来。

把plc切换到运行模式，看运行模式指示灯的点亮，接的指示灯的时候就熄灭，再切换到停止模式，切换到停止模式以后stop指示灯亮，指示灯就点亮，就实现了这个功能。

如果想学西门子s七杠二百smartplc编程，可以点击下方装栏卡片学习这套我制作的，手把手带你零基础prc入门了课程。这套课程非常的通俗易懂，即使完全零基础，对prc没有一点概念，只要有电工基础就可以学这套课程。

这套课程包括对西门子s七杠二百smartplc硬件介绍，包括对接线的方法讲解，实物讲解，包括每条编程指令的使用方法，包括像里边的有很多编程的实例，相信学了这道课程以后可以完全掌握西门子s七杠二版smat和plc的编程方法。

但拍了课程以后如果没有smat编程软件，可以私信我，把软件的时候发给你。
