PLC型号中的MT和MR有什么区别？是什么意思？

简思中文PLC（可编程逻辑控制器）型号中的"MT"和"MR"主要指的是输出类型的区别。

"MT"代表的是晶体管输出型，而"MR"代表的是继电器输出型。

以下是两者的主要区别：

输出响应时间：晶体管输出（MT）的响应时间较快，一般在0.2毫秒左右，有些高速脉冲输出口的响应时间可以低至5微秒。而继电器输出（MR）的响应时间相对较慢，通常在10毫秒左右 。

输出电流：继电器输出（MR）的输出电流较大，可以达到2A，而晶体管输出（MT）的输出电流一般平均为0.2A 。

特殊功能：MT型号通常配备有高速脉冲输出口，如Y0和Y1，这些输出口可以用于驱动旋转轴，例如步进电机或伺服电机。相比之下，MR型号的输出口则没有这样的特殊功能，如果需要驱动轴可能需要额外的扩展模块 。

耐用性与寿命：晶体管输出（MT）由于没有机械部件，因此在理论上具有更长的使用寿命和更高的可靠性。

而继电器输出（MR）由于含有机械接触器，可能会因为频繁开关而影响寿命 。

适用场景：MT适用于需要快速响应和高频操作的场合，例如在需要采集高速脉冲信号或控制伺服电机的应用中。MR则适用于不需要高速响应的常规控制场合，且可以处理更大的电流 。

在选择简思中文PLC时，应根据具体的应用需求来决定使用MT还是MR型号。

如果控制要求中需要用到高速脉冲，那么应该选择MT型号的简思中文PLC 。

每天学一点，入门级三菱plc简单认识，什么是MTMRMS ESDSESS

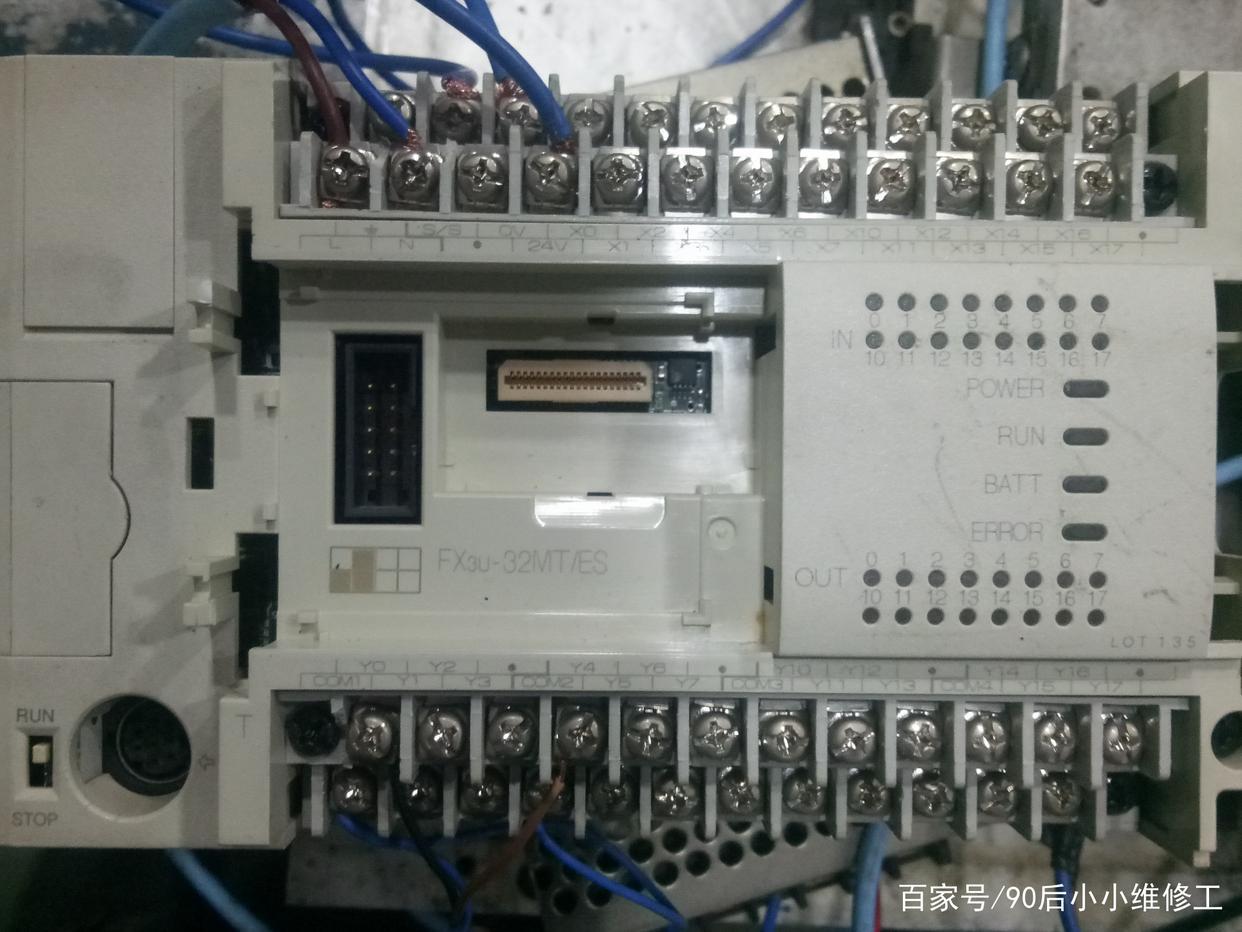

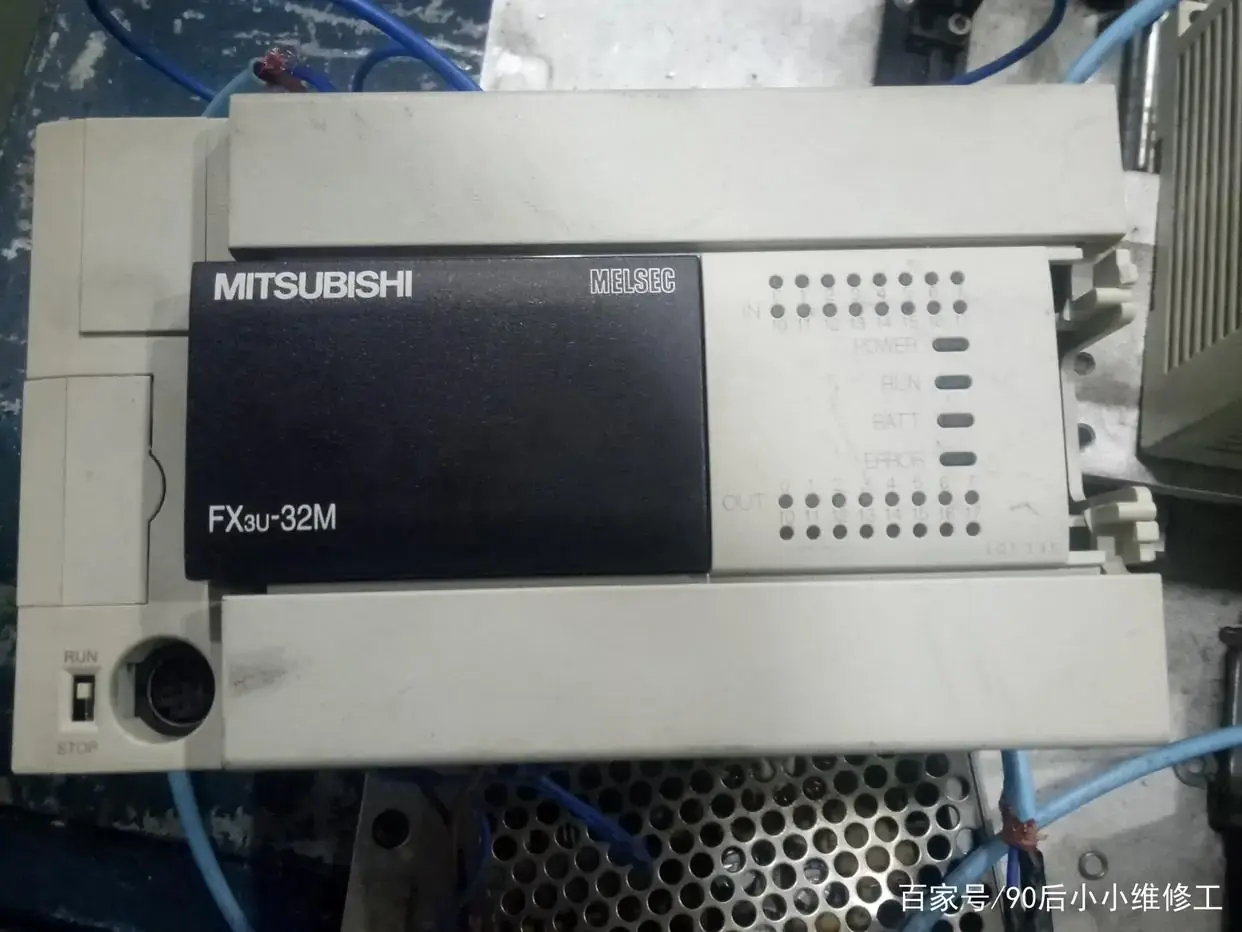

如上图:3u MT, 晶体管的

，自带三个脉冲输出口y 0，y 1，y 2, 1秒100k 脉冲数，主要用于伺服，步进定位控制

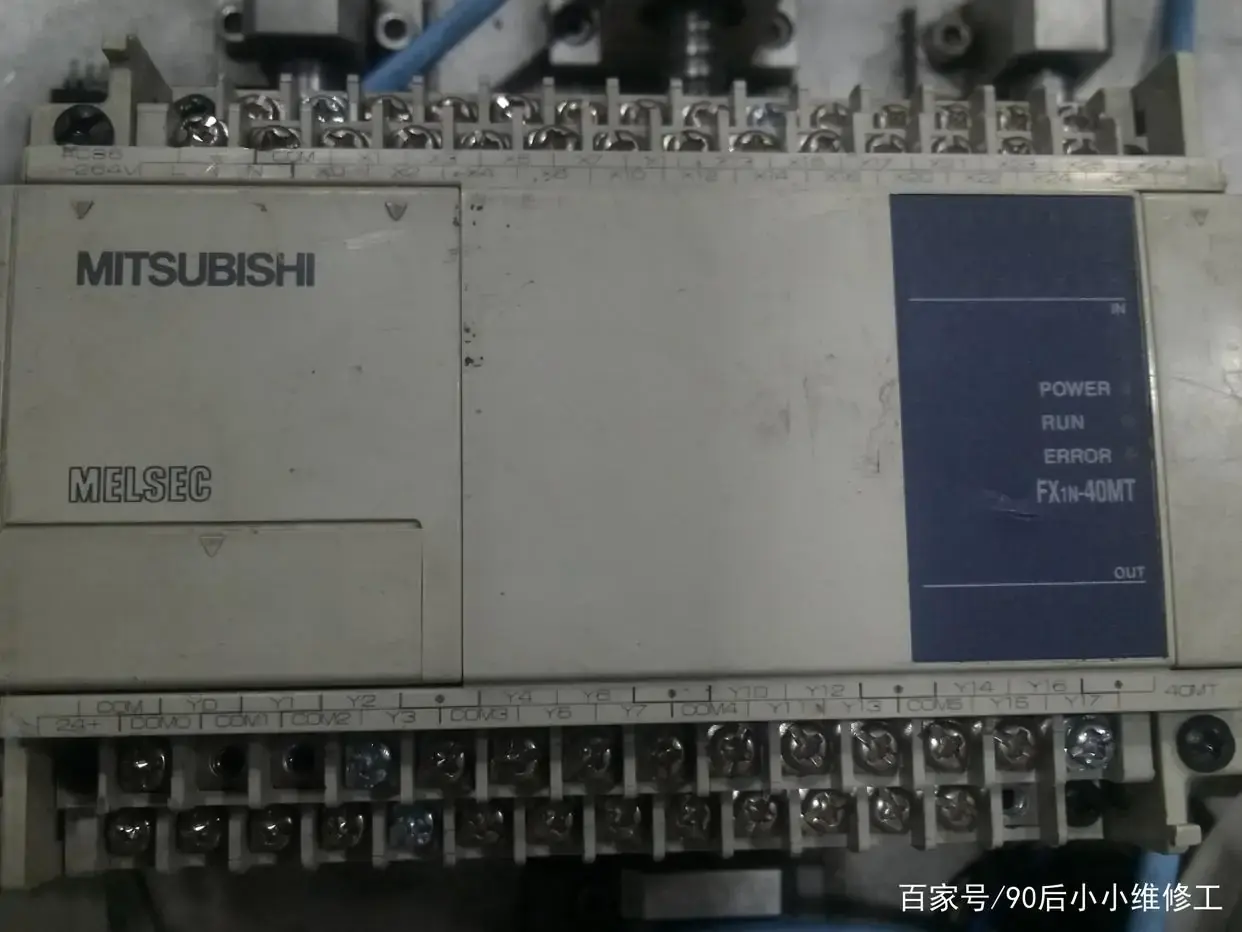

FX 1N -MT /ES

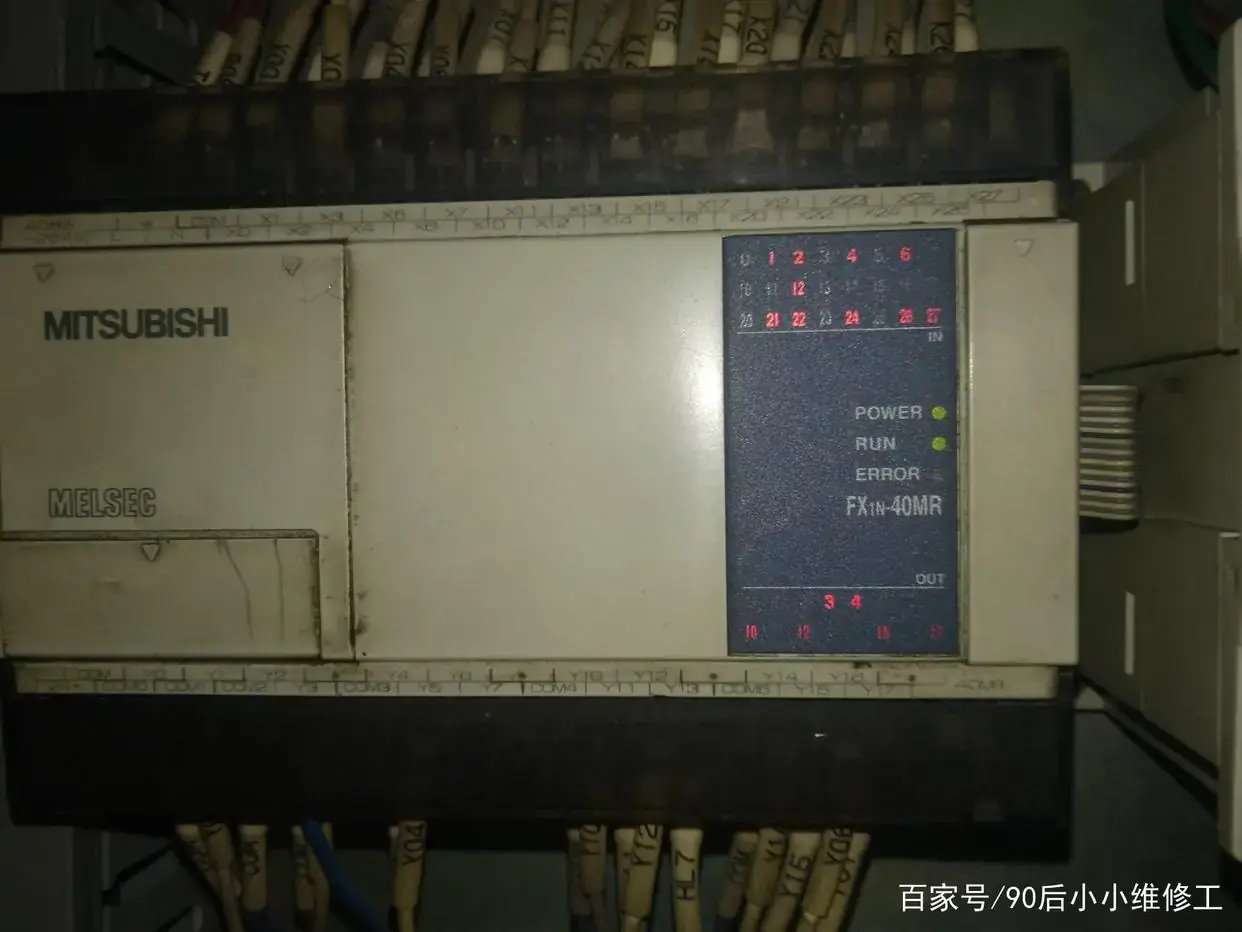

FX 1N -MR /ES

如上两张图:一个晶体管输出，一个继电器输出。

1.型号为FX 1N -MT /ES 晶体管输出口COM 端只能接低电平0v ，不能接反，接反了烧坏里面二极管，两个脉冲输出口，y 0，y 1.也是100k

2.MR :可以理解就是一个触点开关，直流，交流都可以。

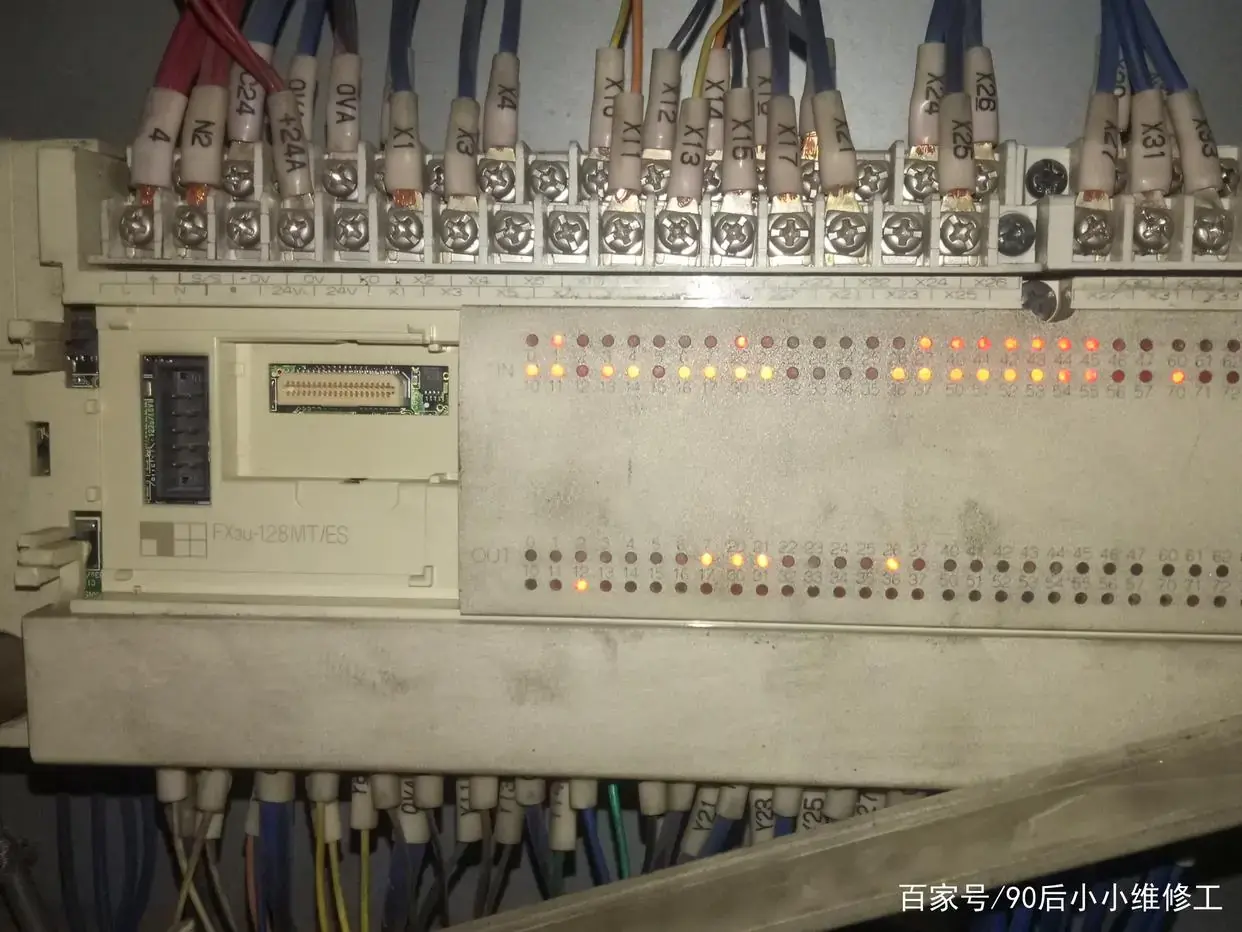

FX 3u -128MT /ES



FX 3u -64MR /DS

如上两图，一个MT /ES 一个MR /DS

区别就是E :交流供电(大家仔细看图的左上角)

D: 直流供电(同上)

S: 代表漏型输出(常用)

如果两个SS :源型输出COM 接高电平24v，不能接错 (目前厂里没看到过，不常用)

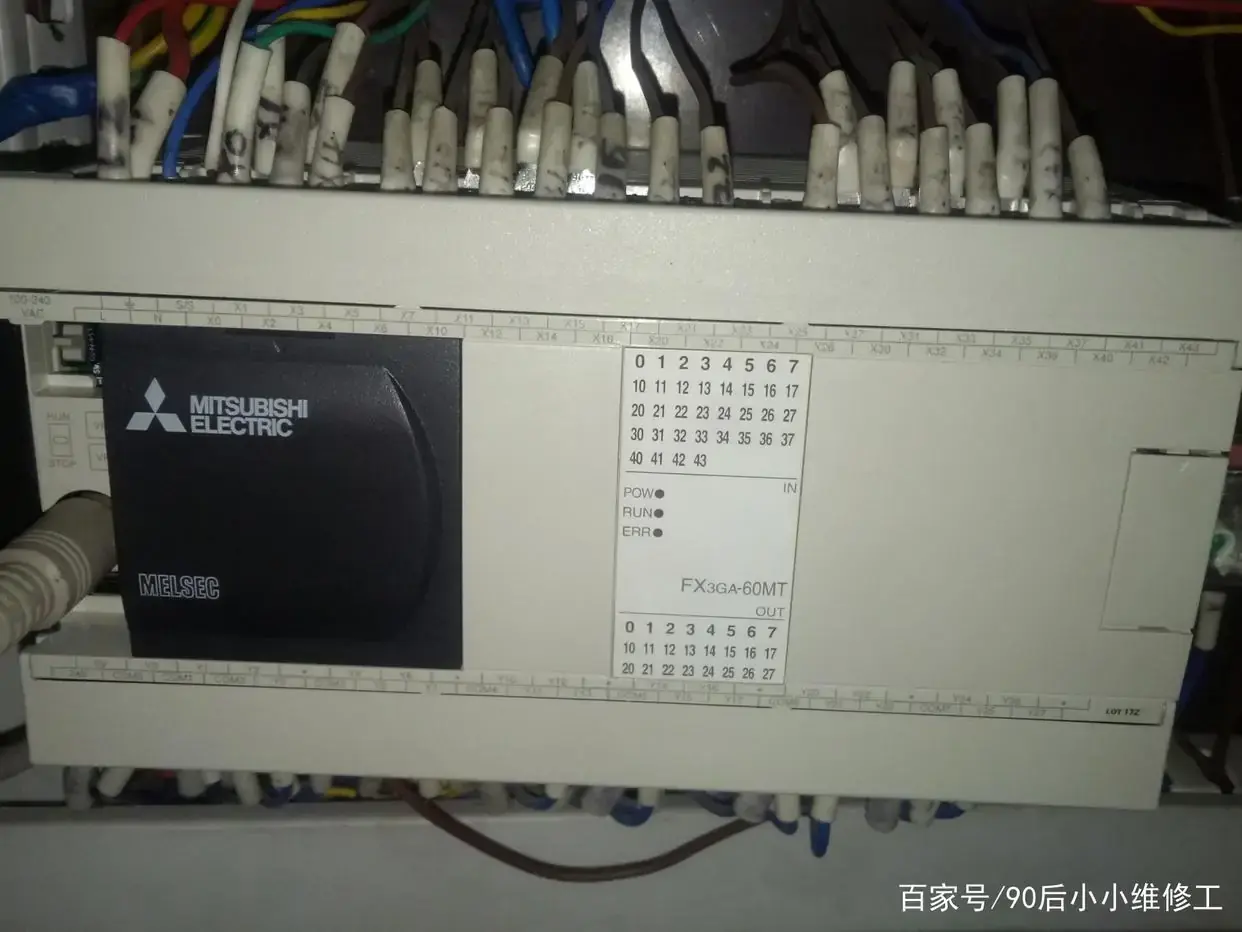

3GA-60MT

FX 1N 的升级版，带三个脉冲输出口y 0.y 1.y 2频率100k HZ, 也是漏型输出，com 口接低电平0v ，特别注意:重要事讲三遍:输出口com接0v, 0v, 0v.

MS 晶闸管，输出口接交流，也不常用。主要常用的就是MT, MR 的

总结:

1. plc 供电电压，直流24v, 交流220v

2.MT 有脉冲输出口主要用于伺服，步进定位控制。

3.MR可以用于不带定位控制的程序，如果用于定位可以加定位模块1pg(一个脉冲输出口),不建议加，因为一个模块的钱都能买一个晶体管输出的plc 。

特别注意:晶体管的，漏型输出一定com 口接0v .

以上仅个人观点
