119、用PLC控制数码管显示数字

设计用PLC控制数码管循环显示数字0-9,控制要求如下

(1)按下启动按钮后,数码管从0开始显示,1s后显示1,再过1s后显示2,…,显示9,1s后再重新屏示0.如此循环。

(2)当按下停止孩钮后,数码管烟灭。

7段数码营实际上是由7只发光二极管组成,要显示0-9数字,首先确定数字与7只发光管(即PC的输出控制点)的关系。如要易示数字0,则需要a、b、c、d、e

f管亮,则对应的PLC的需驱动的输出点为Q0.0,Q0.1,Q0.2，Q0.3，Q0.4，Q0.5。

I/O分配如下: 启动按钮SB1，I0.0；停止按钮 SB1,I0.1；Q0.0—Q0.6，数码管a—g。

控制程序如图所示：

数码管循环点亮的PLC控制——基本逻辑指令的应用

数码管循环点亮的PLC控制，我们运用日本三菱FX2N-48MR-001（FX2N-48MR-001是日本三菱公司的可编程控制器(PLC),继电器输出及输入24点,输出24点.FX2N是FX系列中功能最强、速度最高的微型PLC，内置用户存储器8Kb，可扩展到16K步，最大可扩展到256个I/O点，可有多种特殊功能扩展，实现多种特殊控制功能(PID、高速计数、A/D、D/A、等)。有功能很强的数学指令集。通过通信扩展板或特殊适配器可实现多种通信和数据链接）。

一、目的

（1）掌握PLC的基本逻辑指令的应用；

（2）熟练掌握PLC编程的基本方法和技巧；

（3）熟练掌握编程软件的基本操作；

（4）掌握PLC的外部接线及操作。

二、器材

（1）可编程控制器1台（FX2N-48MR）；

（2）按钮开关2个（常开）；

（3）熔断器2个（0.5A）；

（4）实训控制台1个；

（5）七段数码管1个（共阴极，且已串接了限流电阻）；

（6）计算机1台；

（7）电工常用工具1套；

（8）连接导线若干。

三、逻辑要求

设计一个用PLC基本逻辑指令来控制数码管循环显示数字0、1、2、……9的控制系统。其控制要求如下：

（1）程序开始后显示0，延时T秒，显示1，延时T秒，显示2，……显示9，延时T秒，再显示0，如此循环不止；

（2）按停止按钮时，程序无条件停止运行；

（3）需要连接数码管（数码管选用共阴极）。

四、软件程序

1．I/O分配

X0：停止按钮， X1：起动按钮； Y1～Y7：数码管的a～g。

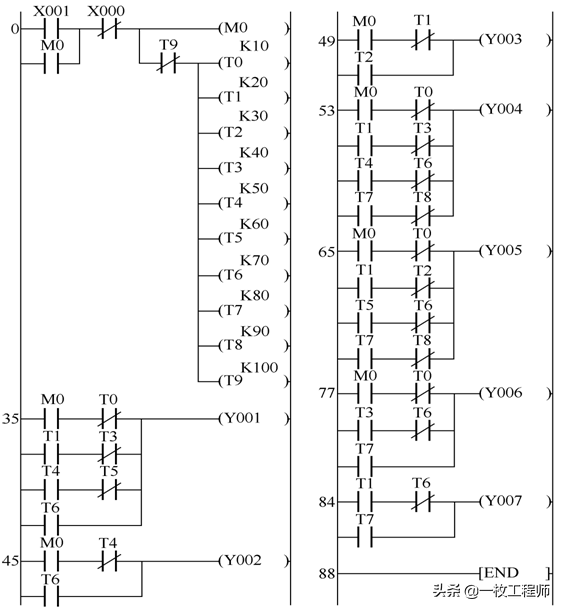

2．梯形图方案设计

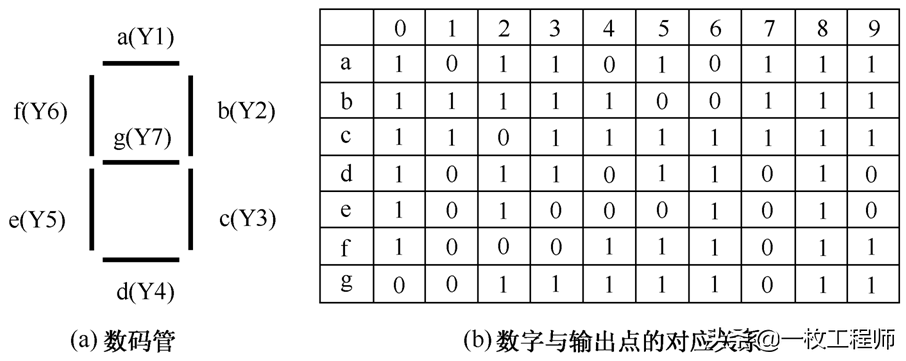

五、数码管与输出点的对应关系

数字与输出点的对应关系

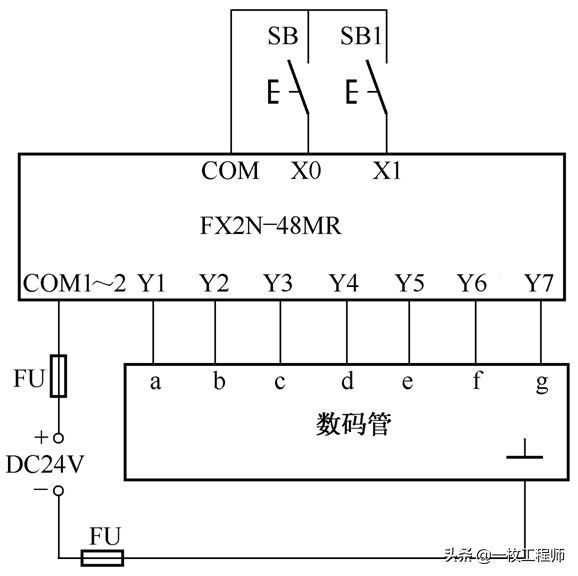

六、数码管循环点亮系统接线图

七、数码管循环点亮系统接线图

实训能提高动手能力和编程能力，能快速的提高工程技术人员的实战经验，从摸索中领悟，从实战中提升，不断学习，终有收货。如有机械液压电控方面的问题，可互相交流，技术无止境，沟通无限。
