（博途）S7-300PLC 季节定时控制路灯亮灭程序设计

关注“PLC发烧友 ”，一起涨知识！

路灯简简单单的两个字，包含了各种环境因素，路灯可以照亮我们前进的步伐，也可以照亮我们的生活，在我们生活中处处离不开路灯的存在，作为一个工控人，突然在某一时刻有没有想过，咦，路灯可以不可以使用我们的PLC控制呢？这个肯定是可以的，那如何实现呢？接下来就带大家来实验路灯亮灭季节定时控制程序设计。

01 控制要求

路灯由接在输出点 Q124.0和Q124.1的接触器各控制一半，不同的季节开关灯时间，如下图所示：

02 组态配置

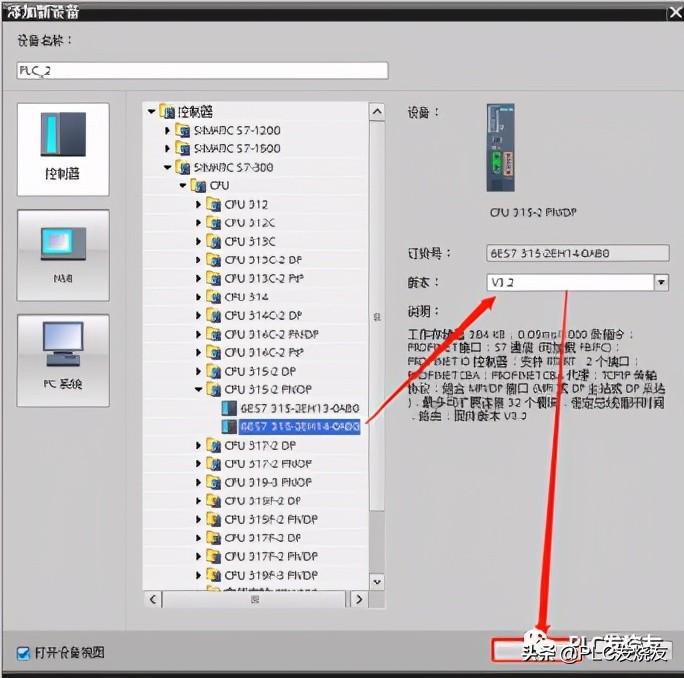

第一步： （点击添加新设备，选择CPU 315-2 DP版本号根据实际版本来设定，点击确认）

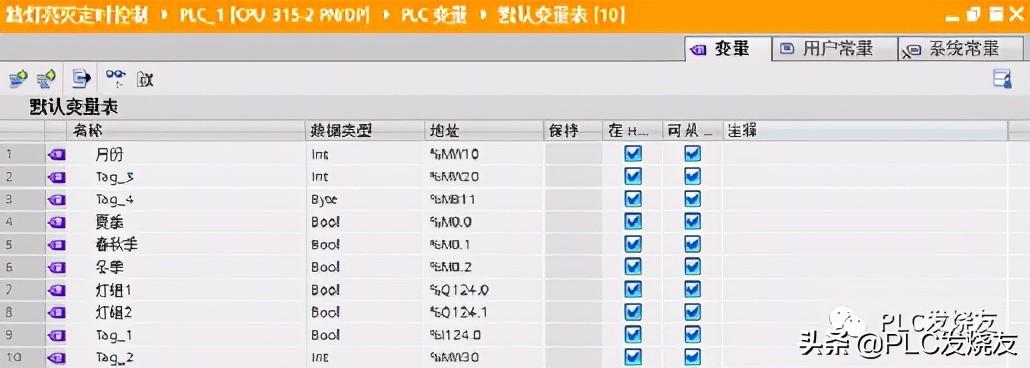

第二步： （项目树—PLC变量创建一下变量地址）

03 编写程序

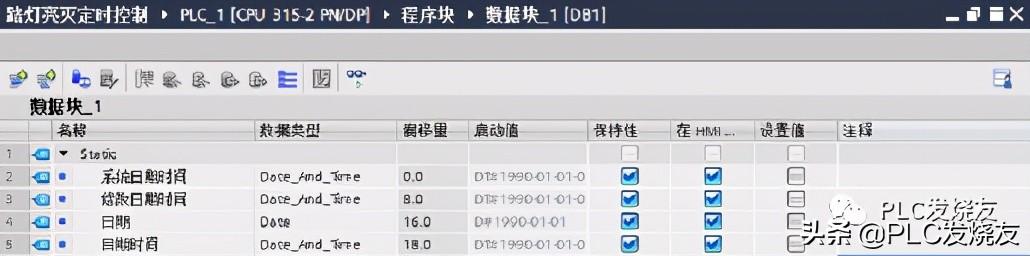

第一步： （创建DB数据块）

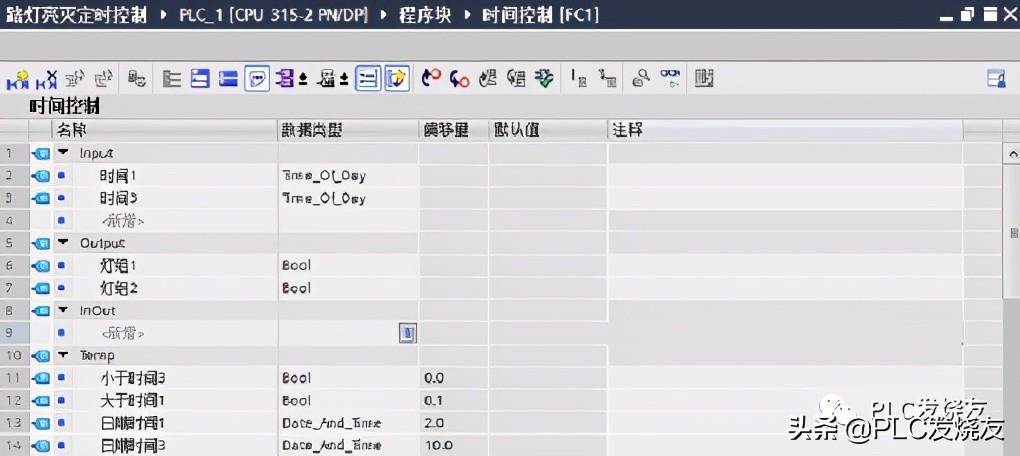

第二步： （建立函数FC块接口参数）

第三步： （编写函数FC块程序）

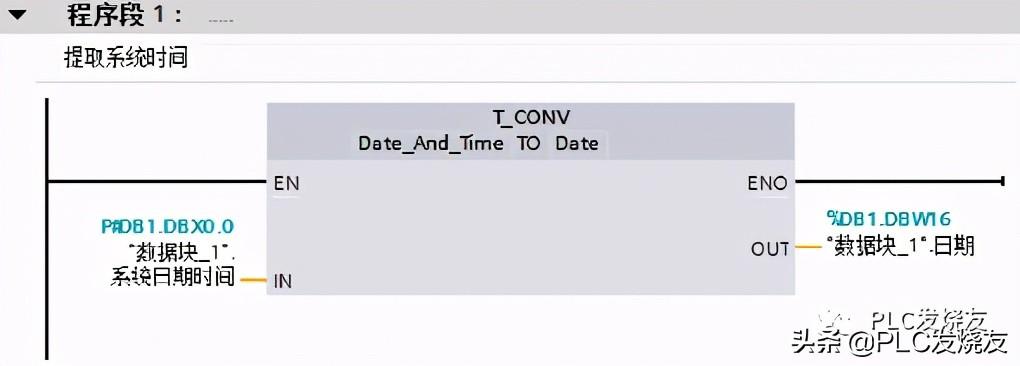

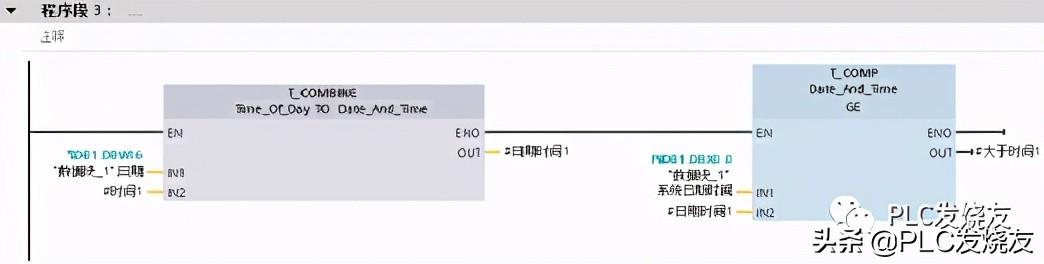

1.提取系统日期

2.比较是否小于时间3

3.比较是否大于时间1

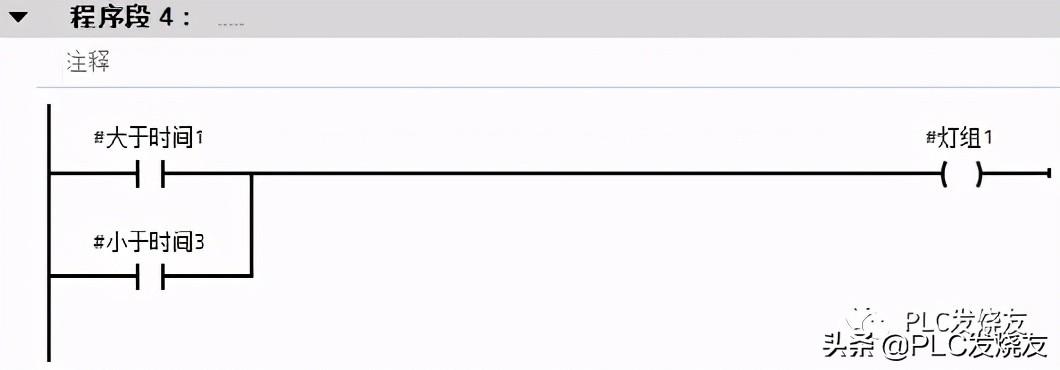

4.大于时间1或小于时间3，亮一组灯

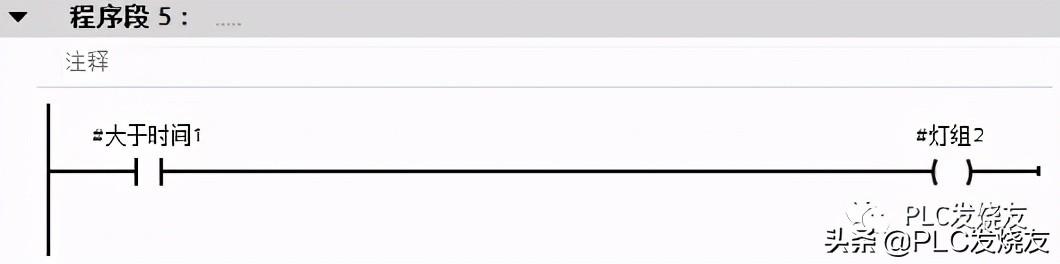

5.大于时间1亮另一组灯

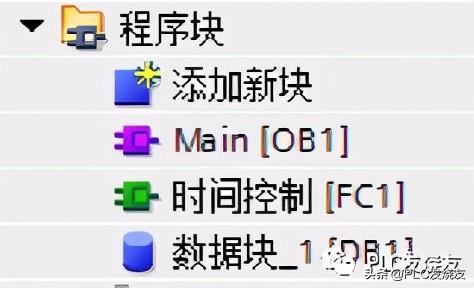

第四步： （创建完成）

第五步： （编写主程序OB1）

1.读取系统日期时间

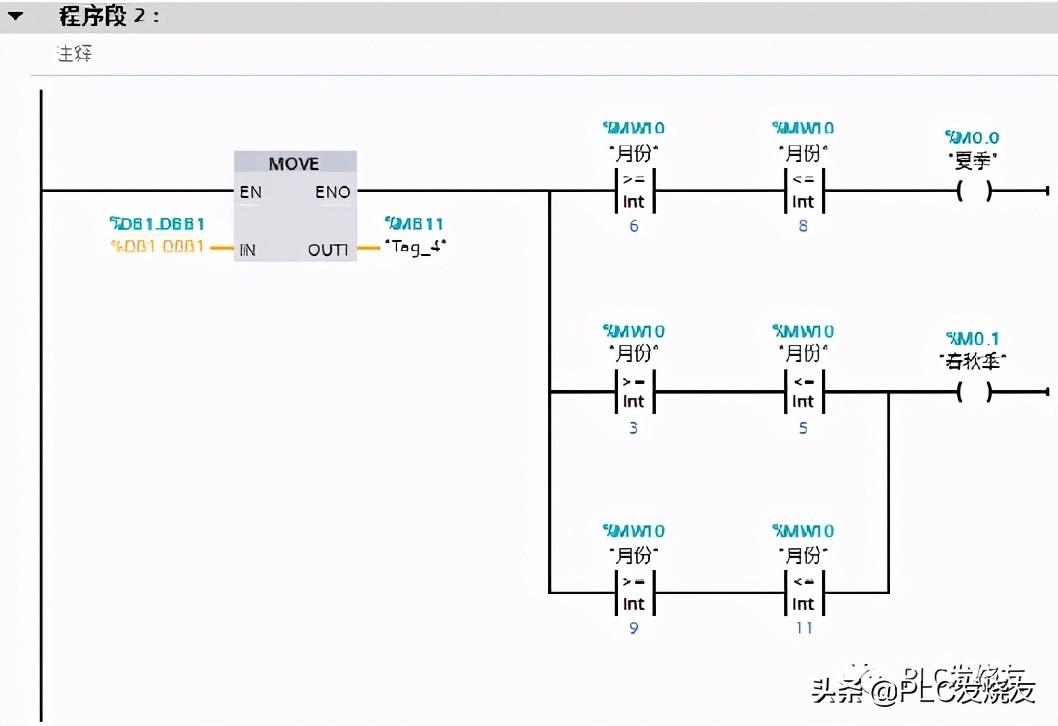

2.将月份送入MW10的低8位，判断是在夏季或春秋季

3.如果不是夏季，也不是春秋季，则是冬季。

4.夏季，调用函数时间控制FC1块。

5.春秋季，调用函数时间控制FC1块

6.冬季，调用函数时间控制FC1块。

7.调试并写入系统日期时间

04 运行演示

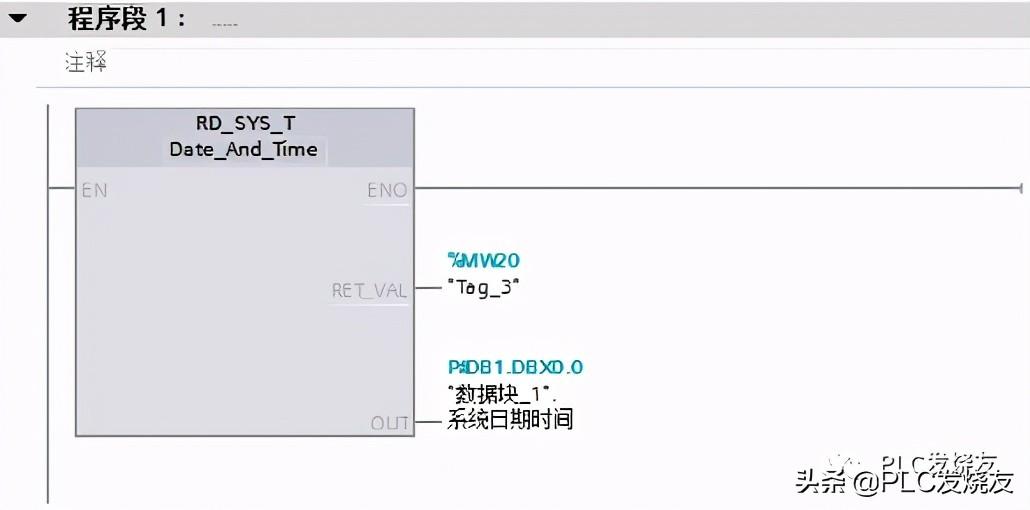

第一步： （读取系统日期时间到P#DB1.DBX0.0系统日期时间）

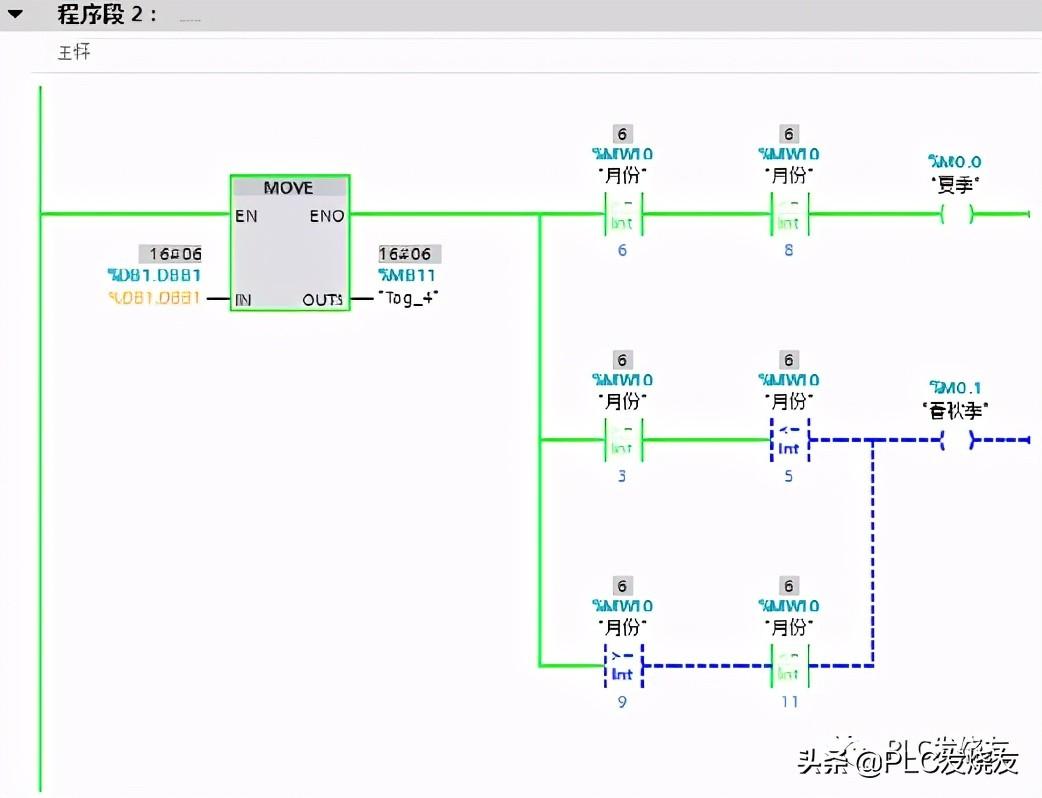

第二步： （在程序段2中，传送月份MW10的低8位(MB11)中，如果是6~8月（夏季），则M0.0线圈通电，如果是3~5月或9~11月（春秋季），则M0.1线圈通电。）

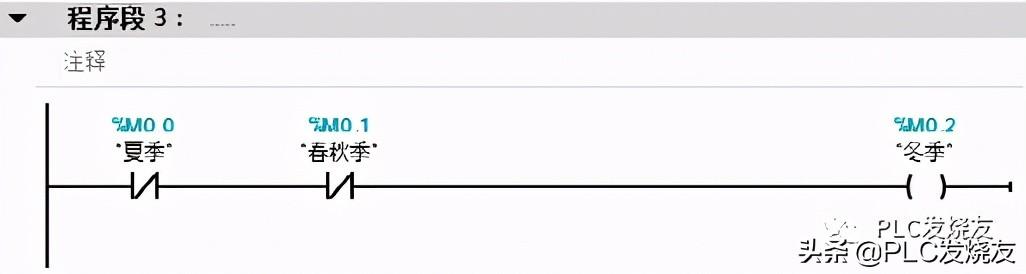

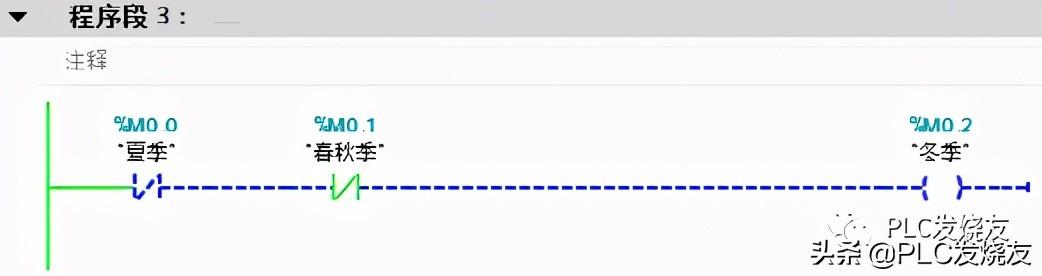

第三步： （在程序段3中，如果是其余月份（冬季），则M0.2线圈通电。）

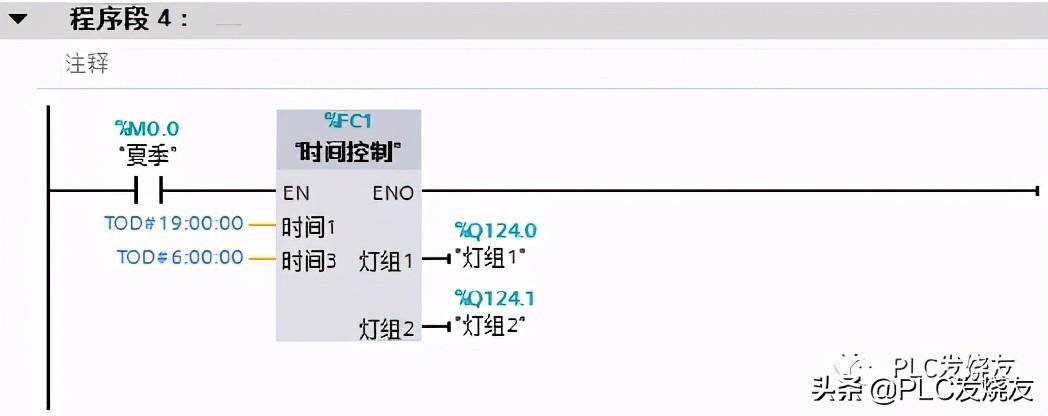

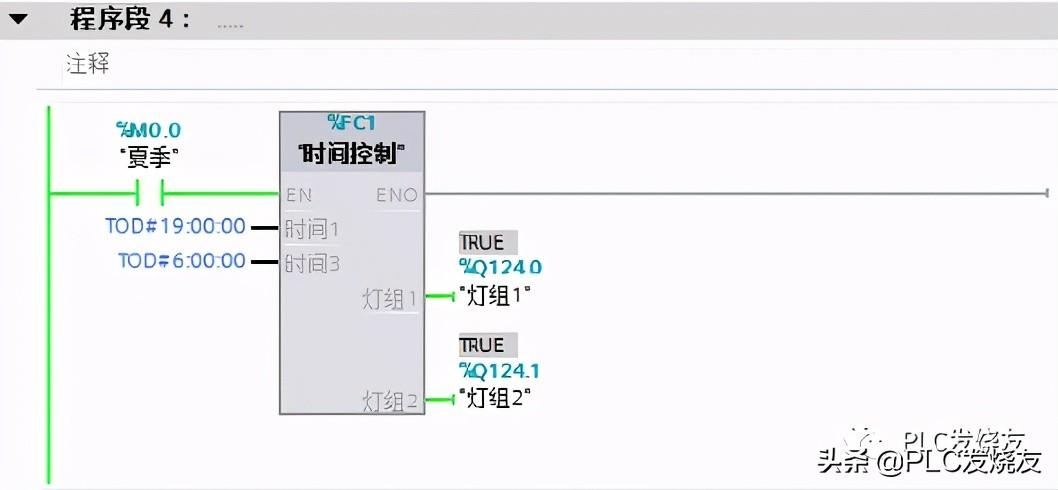

第四步： （在程序段4中，如果是夏季，按设定的时间调用FC1，控制灯组1和灯组2。）

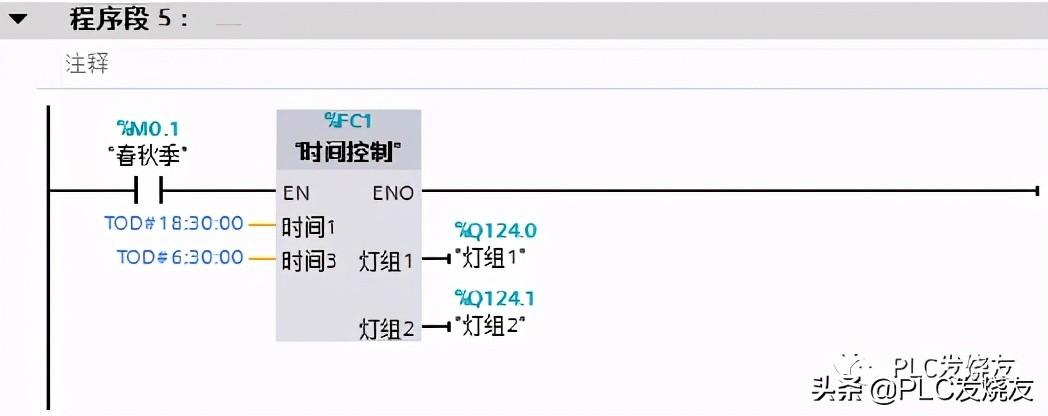

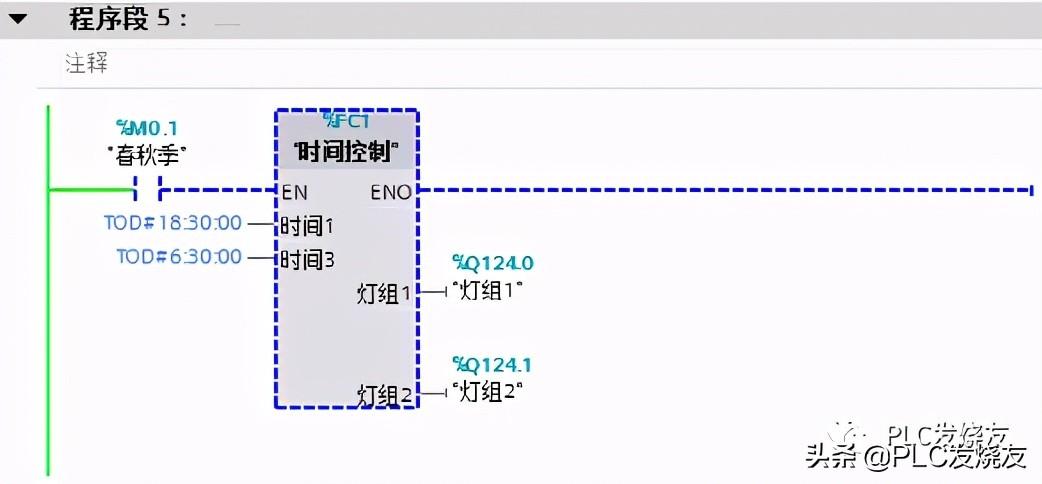

第五步： （在程序段5中，如果是春秋季，按设定的时间调用FC1，控制灯组1和灯组2。）

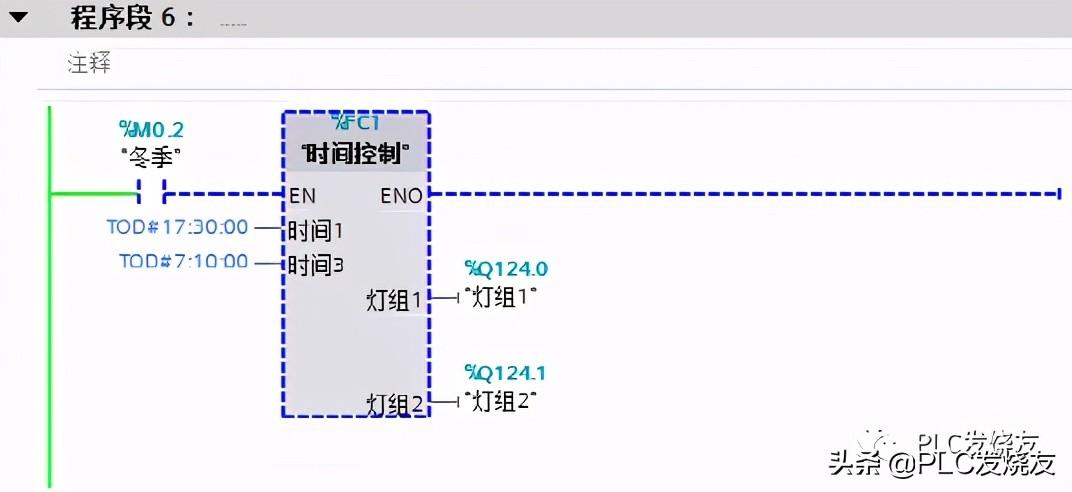

第六步： （在程序段6中，如果是冬季，按设定的时间调用FC1，控制灯组1和灯组2。）

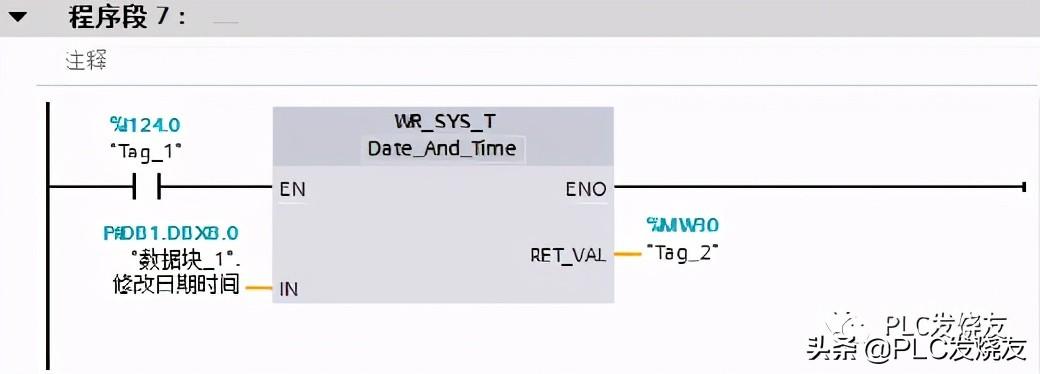

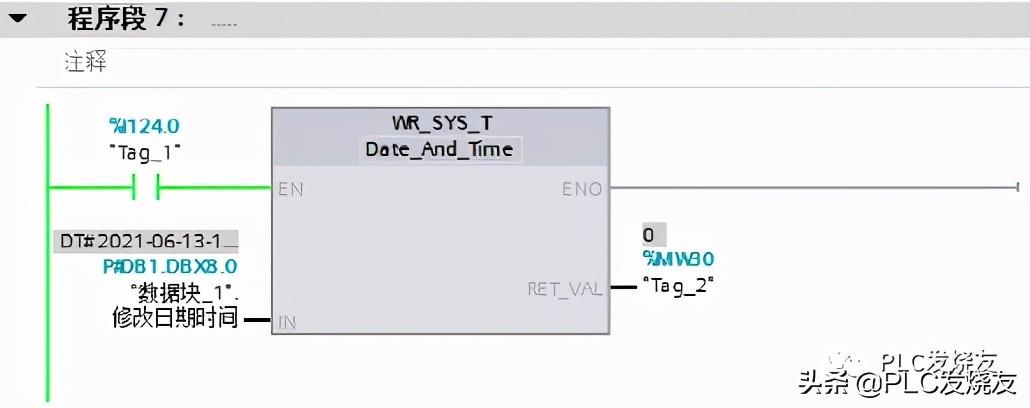

第七步： （在程序段7中，调试时不可能长时间等待，可以通过变量监控修改系统日期时间，然后接通I124.0将日期时间写入CPU中。）

来源：PLC发烧友，作者：技成培训网-徐陈爽，未经授权请勿转载！回复：“西门子全套 ”可领取含手册、案例、软件等电子资料哦

PLC如何远程控制路灯？

PLC（可编程逻辑控制器）远程控制路灯的过程涉及多个环节和组件的协同工作。以下是PLC远程控制路灯的主要步骤和关键点：

一、系统组成

PLC远程控制路灯系统通常由以下几个主要部分组成：

（1）PLC控制器：作为系统的核心，负责接收指令、处理数据和发送控制信号。

（2）传感器：如光敏传感器，用于实时监测道路的光线强度，为PLC提供决策依据。

（3）执行器：如继电器或接触器，接收PLC的控制信号，并执行相应的动作（如开关路灯）。

（4）远程通讯设备：如GPRS模块、ZigBee无线通信模块等，用于实现PLC与远程监控中心或其他控制设备之间的数据传输。

（5）监控中心：用于接收PLC上传的数据，并发送控制指令给PLC。

二、工作原理

PLC远程控制路灯的工作原理大致如下：

（1）数据采集：

传感器（如光敏传感器）实时采集道路的光线强度等环境数据，并将数据发送给PLC。

（2）数据处理与决策：

PLC接收传感器发送的数据，根据预设的逻辑程序（如光线强度阈值）进行处理。

根据处理结果，PLC决定是否发出控制指令给执行器。

（3）控制执行：

执行器（如继电器或接触器）接收PLC的控制信号，执行相应的动作（如开关路灯）。

（4）远程通讯：

通过远程通讯设备（如GPRS模块、ZigBee无线通信模块），PLC可以与远程监控中心进行数据传输。

远程监控中心可以实时查看路灯状态，发送控制指令给PLC，实现远程控制。

三、实现方式

PLC远程控制路灯的具体实现方式可能因项目需求和现场条件而异，但一般包括以下步骤：

（1）系统设计与选型：

根据项目需求，选择合适的PLC型号、传感器、执行器和远程通讯设备。

设计系统架构和通讯协议，确保各设备之间的兼容性和数据传输的可靠性。

（2）硬件安装与接线：

按照设计方案，将PLC、传感器、执行器和远程通讯设备等硬件设备进行安装和接线。

确保设备之间的连接牢固可靠，避免信号干扰和传输错误。

（3）软件编程与调试：

使用PLC编程软件进行程序编写。

根据项目需求编写控制逻辑程序，包括数据采集、处理、决策和控制执行等部分。

进行程序调试和测试，确保程序能够正确执行并满足项目需求。

（4）系统集成与测试：

将PLC与传感器、执行器和远程通讯设备等硬件设备进行系统集成。

进行系统测试和调试，确保各设备之间的通讯正常、数据传输准确、控制指令执行及时。

（5）远程监控与维护：

建立远程监控中心，接收PLC上传的数据并发送控制指令。

定期对系统进行维护和检查，确保系统稳定运行并及时发现并解决问题。

四、注意事项

在PLC远程控制路灯的过程中，需要注意以下几点：

确保PLC及其相关设备的供电稳定可靠，避免因电源故障导致系统瘫痪。

加强系统的安全防护措施，防止黑客攻击和数据泄露等安全问题。

定期对系统进行维护和检查，确保各设备之间的通讯正常和数据传输准确。

根据项目需求和环境变化及时调整控制逻辑和参数设置，确保系统能够满足实际需求。
