PLC模块无电源故障，折腾了一个多小时才发现，自己又大意了！

在厂里工作时间长了，每个人都会有自己的工作习惯，这些工作习惯可以让我们更加熟练地完成日常的维修作业。同时有些不好的习惯，也会给我们日常的维修工作造成不小的困扰。

今天来跟大家分享一下一个简单的故障，因为思维习惯的问题，导致了浪费了很长时间，问题都没得到解决。希望大家引以为戒，在日后的工作中，可以避免犯类似的错误，让自己维修的工作更加顺畅，得心应手。

PART1.故障发生经过

今天的第一个白班，刚刚开完早会就接到维修电话，说的是砂光机那里PLC模块信号灯不亮了，整个机器都没有了反应。接完电话，我很快赶到现场，询问现场岗位人员，故障是无缘无故出现的，还是你们操作了某些东西之后就出现的。

岗位人员说，自己没做什么操作，就是按照日常要求对触摸屏及其下方进行清理消毒，做完这些之后，就去准备开机。开机的时候才发现，屏幕上显示PLC连接故障。我想触摸屏这一块应该跟PLC模块那边的电源没多大关系，就没多想直接就到电器柜那里检查去了（就是没有多想，才导致的问题）。

PART2.

对于这种没有电的故障，到现场第一点肯定是是查找开关的问题，是不是开关坏掉了。我找到控制PLC24v电源的进线开关，开关是闭合的，我用万用表测量了一下开关上方没有电压，闭合后的开关也是好的。老规矩顺藤摸瓜，一级一级往上找就是了。我顺着开关进线，一直找到了第一个接线端子，看到这里我有点蒙，因为开关进线接到出线的端子排上。端子排其它位置接的都是控制开关跟传感器，这是什么操作，靠传感器给PLC供电吗？

我想难道是开关是反着用的，下面接进线，上面是出线。于是我又顺着开关下面的线继续寻找，结果开关下面的线是接到PLC模块的进线端，就是给PLC模块供电的端子上。这也就说明开关没有倒着使用，那进线为何为接到出现端子排呢？以前开的时候是谁给PLC模块供电呢？

PART3.

事出反常必有妖，因为才来到这个厂没有多久，对于很多电器设备不是特别熟悉，于是我打电话给老师傅询问这个线路是怎么走的，为啥PLC供电开关的进线会接到出线端子上，老师傅说他也不知道，以前没出现过这样的问题，他也不知道问题出在哪！没办法了，问题出现在自己这个班上了，想办法解决吧！

我把所有的线路都捋了一遍，依旧没有发现那里出现断线或者虚接的，开关电源的输出电压也是非常正常的。既然这里找不到问题，就知道往出线端子外面找找看了。可是直觉告诉我，问题不可能出现在那里，那里怎么会有电源供电呢？就是这个直觉，让我浪费了不少时间。因为这里实在查不出结果，我走到触摸屏控制台看看，打开之后我找到出线端子排上的线，问题的答案终于浮出水面。

PART4.

查找到故障原因

我在控制台屏幕下方发现一个钥匙孔，在钥匙孔的里面不是锁芯，而是一个开关。开关的一头连接的正是PLC的电源开关的出线端，而另一头已经脱落没有接线。很显然，这个脱落的接线头最后走向的应该是开关电源的正极，这有这样才能构成一个完成的供电回路。我把脱落的端子接回去，再一次送电，果然PLC模块的灯亮了。至此，问题终于解决。

PART5.

总结

本次故障的原因很简单，之所以会浪费那么多时间有三个原因。

第一、 对于现场设备不熟悉，不知道具体的走线方式，那里有相应的开关节点。比如说，在控制屏的下方设置一个控制PLC模块的电源的开关，这个是我没想到的，以前从没遇到过。

第二、 现场的接线比较凌乱，很多线都是后来自己接的，没有相应的线号跟端子号，而且所有线扎在一起，查找线路走向的时候十分困难。

第三、 思维习惯，很多时候喜欢靠直觉，觉得问题不会出在那里，就不往那边去多看一下。很多时候，越是不起眼的地方，越可能是我们排查故障的盲区。

所以以后维修的时候，要多看，多想，多去印证，不放过每一个可能出现故障的点，只有这样，以后的工作才会轻松一些，不然还是忙得直跺脚。

免责声明：本文转自网络，版权归原作者所有，如涉及作品版权问题，请及时与我们联系删除，谢谢！

如何获取更多 电气热门资料？

操作指引如下！

PLC系统只有一个24v电源，外国工程师看完之后说你们柜子不合格

原创不易，请勿抄袭！

最近和朋友聊到一个比较有意思的电气故障，故障现象是PLC系统突然失灵了，朋友去在线监控，发现PLC有输出而且模块上的灯是亮的，但对应的继电器没动作，后来用万用表检测PLC输出电压有些低；在回忆发生故障前有什么问题的时候，朋友突然想起他接了一个24v的注油泵，接完电源以后就出现这个问题了，将这个泵的电源断开后重启系统就没问题了。我问他，你的电气柜里只有一个开关电源吧，他说是的，后来又增加了一个专门给这个泵的供电电源，才把问题处理掉。

其实这次故障得直接原因是24V电源功率不够。

那么说到电源，可能是很多人，甚至是很多老手都不太关注的事情，大家会为了方便只使用一个24v电源，粗心的人甚至都不会去计算模块功率，而是直接装个10A的电源模块，他们认为反正只要功率大点的话应该就没问题，但工厂工况太复杂了，电气柜正式使用以后谁也不敢保证系统不会再拓展一些装置。

其实理论来说一个PLC系统应该有两个24V电源，后来我特意观察老外的电气柜非常标准，打开柜门后会发现上下共两个电源模块，PLC前面一个24v电源，下面还有一个24v电源；上面的是为PLC模块供电用的，另一个是给继电器等外部回路供电用的。

曾经有一次和一个德国工程师聊天，就说到我新买的一个电气柜，我把价格告诉他后，他惊讶的问我怎么这么便宜，然后打开柜子，首先指出的问题就是只有一个24v模块。然后balabala说了一堆道理，说完之后还给我找了一大堆的毛病，弄得我很尴尬，所以记忆犹新。

我们回到正题；为什么要有两个电源？

第一个原因是为了保证稳定性；如果PLC拓展模块得不到稳定的电压会变得异常 ，大家都知道我们在使用称重模块的时候，称重模块应该紧靠PLC模块以得到稳定的电压，即放在最靠近CPU的地方，后面再放输入输出模块等等，其原因就是称重模块对电压要求较高，放在后面可能会因为电压不足导致异常，但其它模块的适用性就能强点，但强点不代表可以无限强，可以强到24V仅有12v也可以工作。而且每个模块都有耗电功率，功率不足一定出问题，而一般情况不会轻易的增加PLC拓展模块，最大程度的保证了模块电源。

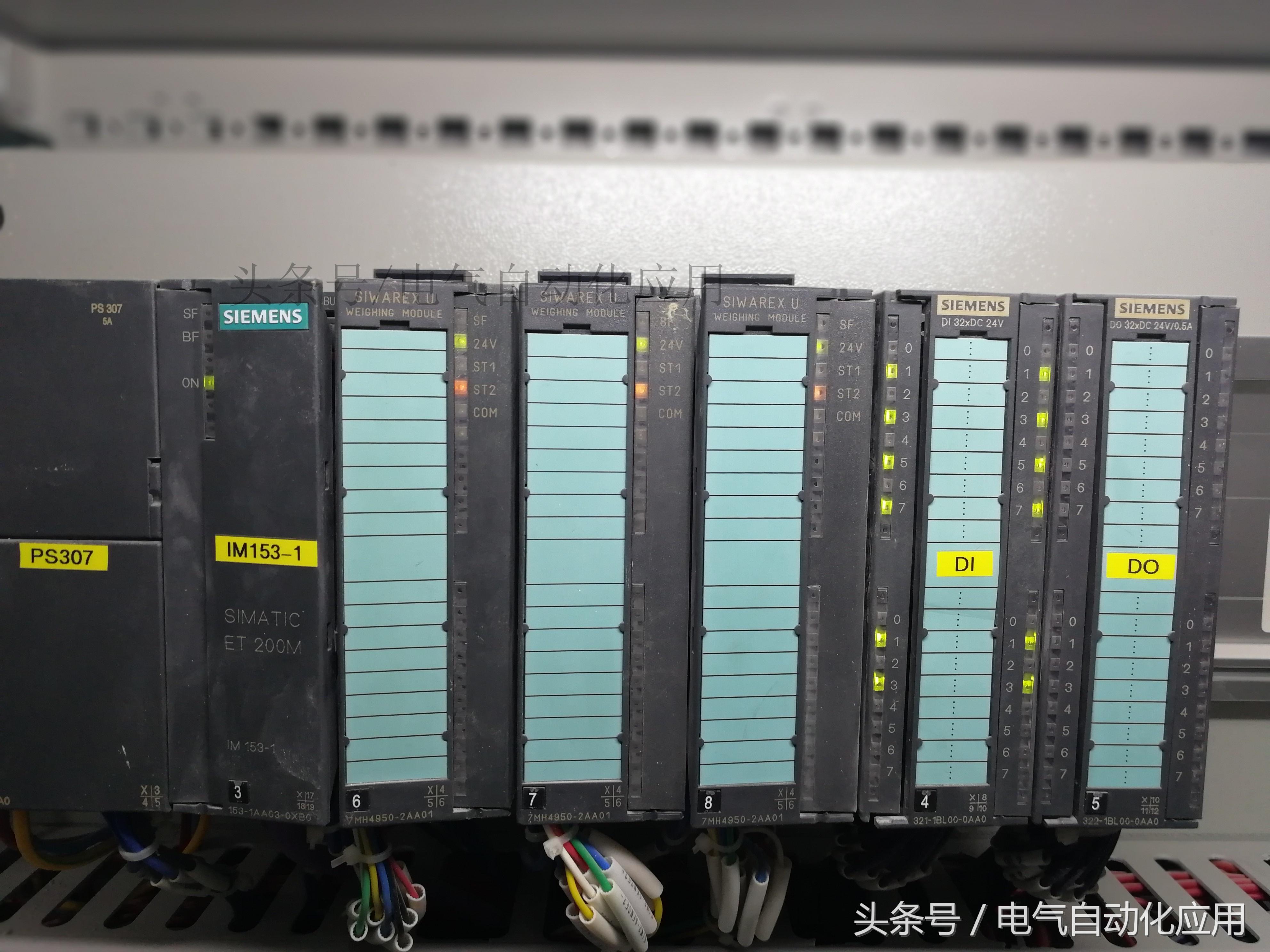

称重模块放前面，其他放后面

第二个原因是为了安全：将PLC和外部输出电源分开的话可以保护PLC模块，众所周知，PLC供电电源都是24v的，如果外回路的电缆短接到220v上，PLC很可能烧毁；除此之外，以前我们讲过PNP和NPN对于PLC的区别，即是：PNP型信号电源是24v，反馈也是24v，如果24v 对地了，也会使得电源跳闸或者异常；因此最好的方式是所有经过PLC的信号都经过继电器，而且电源不和PLC公用；这样PLC就安全了，也不会断电，如果在使用过程中，PLC断电了，问题很严重，所以最好的方法就是保证PLC电源独立，从不在工作时断电。

大家可以聊一聊，你们的电气柜都有几个电源模块？出过问题吗？
