从一个简单的传送辊道说起如何编程西门子博途PLC（1）

最近公司刚改造了一个辊道储片系统，是之前连线拆下来的旧件，通过再利用拼接起来的，用了大概两周的时间调试+跟踪，现在运行正常，由于辊道用的是伦茨的变频器（内部有编码器），而且项目比较简单，拿出来和大家分享一下过程，给正在学习或者想熟悉西门子编程的同学一点参考！

首先先说一下具体背景：

行业：玻璃行业，主要生产光伏玻璃，产品有压花玻璃和透明玻璃，尺寸大小略，这个不重要。厚度略，感兴趣的可以私聊我这里就不一一详述了。

工艺要求：需要在镀膜机后面以及丝印机前面增加连线辊道+储片机，达到丝印机如有需要清洁处理网板的时候可以储片，不影响前面镀膜机的生产，因为丝印机网板时间长了会有一些工艺上的问题所以公司要求进行改造。

硬件设备：之前拆除的辊道再利用，之前拆除的储片机再利用，之前拆下来的控制柜及PLC再利用，总而言之全部是旧货，CPU是1500系列的（大材小用了，因为是之前拆下来的闲着也是闲着所以就用了），HMI，7寸的，型号略过，电源也是之前的。

好了 拿到这个项目我们该怎么做呢？硬件都有，就差程序，接完线就能测试

省略了传统的IO点预估，BOM清单的罗列，直接开始编程！

编程软件选用的是博途V15版本的。

从一个简单的传送辊道说起如何编程西门子博途PLC（2）

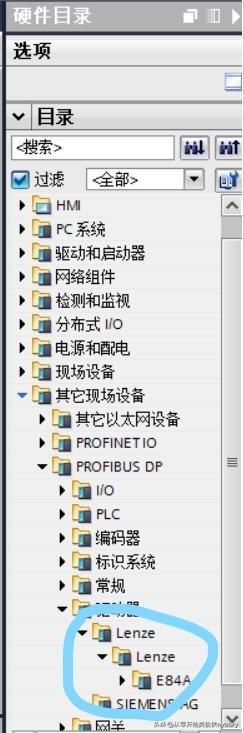

接上次的，上次说到了需要的工艺要求，不清楚的可以看下历史：从一个简单的传送辊道说起如何编程西门子博途PLC（1），我们现在需要一个已经安装了博途V15的电脑，首先，辊道用的电机是伦茨的组态其他品牌的设备需要该厂家有针对西门子的GSD文件，一般问厂家要都会有的，这个就不多说了，安装好后在硬件选型里面就可以找到相关硬件了，

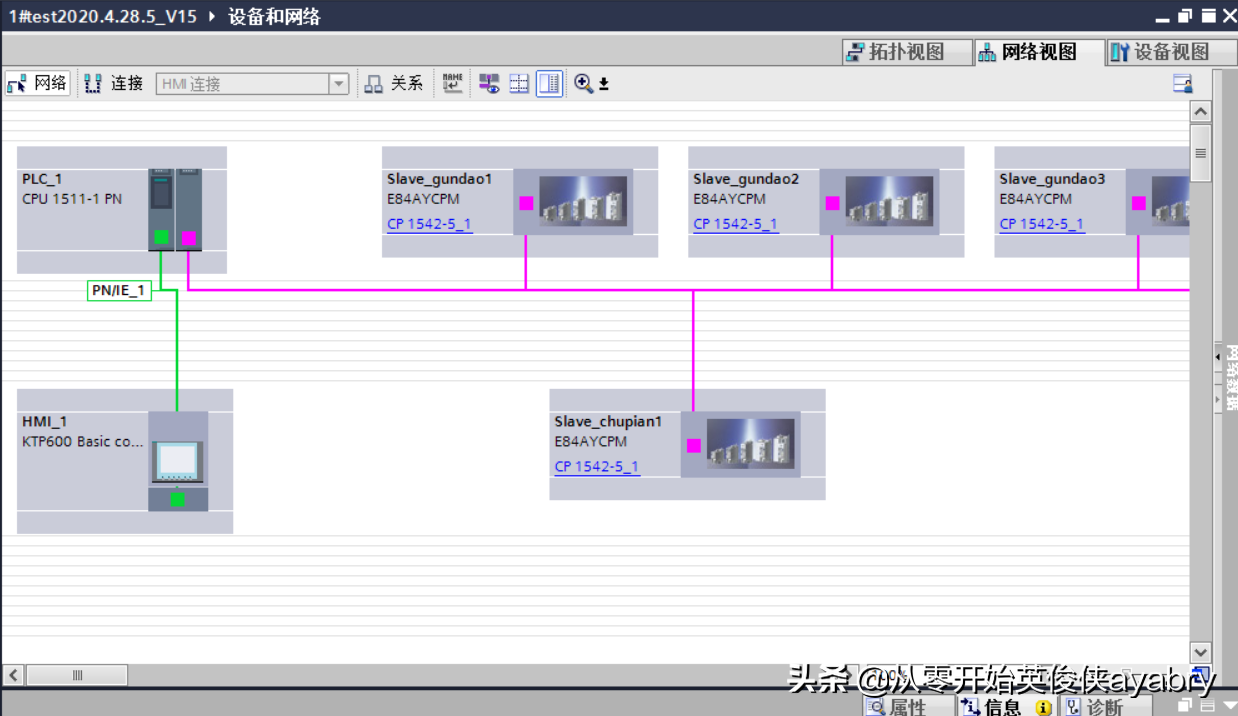

然后开始组态：结果是这样的：因为是用的DP连接所有事红色的线：

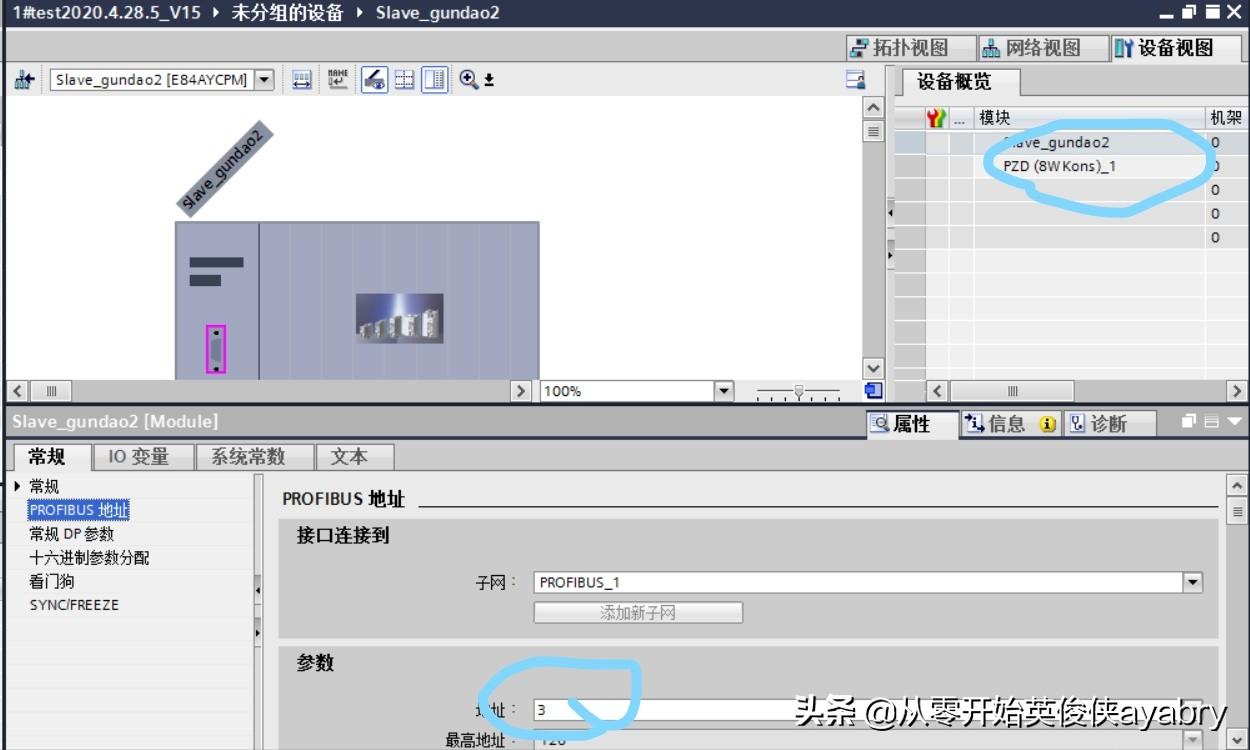

给每个DP从站设定站号以及报文：

嗯嗯，基本这样就能组态完成了，今天就讲这么多，关注后续--编程从始到末以及调试遇到的种种问题，期待您的留言及赞赏！后会有期！
